مقدمه: پنوماتیک، نفس پنهان صنعت

پنوماتیک چیزی فراتر از دمیدن هوا در لوله‌هاست؛ این فناوری، نفس پنهانی است که ماشین‌ها را زنده نگه می‌دارد و به خطوط تولید ریتم می‌بخشد. از کارخانه‌های بسته‌بندی مواد غذایی گرفته تا خطوط مونتاژ خودرو، هوای فشرده مثل خون در رگ‌های سیستم جریان دارد. دلیل محبوبیت پنوماتیک هم روشن است: سرعت بالا، قابلیت اطمینان در شرایط سخت، و هزینه نگهداری به‌مراتب پایین‌تر از سامانه‌های هیدرولیک یا الکتریکی.

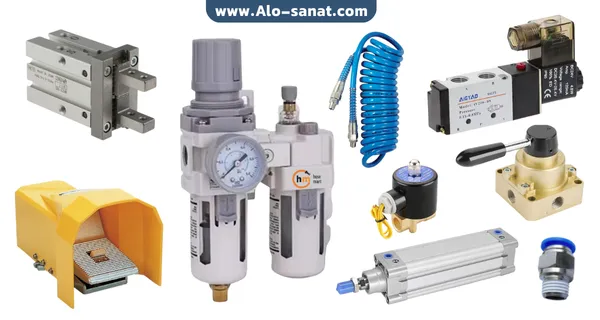

وقتی از تجهیزات پنوماتیک سخن می‌گوییم، منظورمان یک منظومه کامل است؛ از فیلتر و رگلاتور گرفته تا جک‌ها و اکچویتورها، از شیرهای کنترل جریان تا گریپرهای دقیق. هرکدام از این اجزا نقش مستقلی دارند، اما ارزش واقعی‌شان زمانی آشکار می‌شود که در کنار هم، یک سیستم یکپارچه و هماهنگ را شکل دهند. به همین دلیل شناخت کلیت این تجهیزات نه‌تنها برای مهندسان و طراحان، بلکه برای مدیران صنعتی هم اهمیت دارد؛ چرا که هر انتخاب نادرست، می‌تواند کل چرخه تولید را فلج کند.

آماده‌سازی و مدیریت هوا

هیچ سیستم پنوماتیکی بدون هوای تمیز و تنظیم‌شده عمر طولانی نخواهد داشت. هوای فشرده در مسیر تولید، همواره حامل ذرات گردوغبار، رطوبت و روغن است؛ ترکیبی که اگر پالایش نشود، مثل سم در ریه‌ی ماشین‌ها عمل می‌کند. برای همین، واحدهای آماده‌سازی و مراقبت (FRL) طراحی شدند: فیلتر برای گرفتن ناخالصی‌ها، رگلاتور برای تنظیم فشار، و روغن‌زن برای روان‌کاری اجزای متحرک.

استانداردهایی مثل ISO 8573 سطح خلوص هوای فشرده را تعریف می‌کنند؛ اعداد خشک و دقیق که در عمل، تفاوت میان یک خط تولید پرسرعت و یک خط دائم‌الخطر را رقم می‌زنند. در کنار آن، فیلترهای وکیوم و فیلترهای دقیق، وظیفه دارند از ورود ذرات میکروسکوپی به سیستم جلوگیری کنند.

اما آماده‌سازی فقط به فیلتر و رگلاتور ختم نمی‌شود. ضربه‌گیرها و دمپرها هم بخشی از همین معماری‌اند؛ تجهیزاتی کوچک که از شوک‌های ناگهانی جلوگیری می‌کنند و اجازه نمی‌دهند ارتعاش و ضربه، عمر جک‌ها و شیرها را کوتاه کند. نتیجه روشن است: کیفیت هوا یعنی کیفیت عملکرد. سیستمی که نفس می‌کشد، باید هوای سالم تنفس کند.

انتقال انرژی در لوله‌ها و اتصالات

هوای فشرده اگرچه منبع قدرت است، اما بدون مسیرهای امن و درست، هرز می‌رود و تبدیل به بار اضافی برای کمپرسور می‌شود. شیلنگ‌ها و اتصالات در ظاهر ساده‌اند، اما نقش آن‌ها همانند رگ‌های بدن است: هر نشتی یا انسداد کوچک، کارایی کل سیستم را مختل می‌کند.

شیلنگ‌های پنوماتیک در جنس‌های مختلف عرضه می‌شوند؛ پلی‌یورتان (PU) با انعطاف‌پذیری بالا، پلی‌اتیلن (PE) برای سبک‌وزنی و قیمت کمتر، و پلی‌آمید (PA) برای مقاومت در برابر فشار و سایش. انتخاب درست آن‌ها بستگی به محیط کاری دارد: در فضای پر از روغن و حرارت، هر شیلنگی تاب نمی‌آورد.

اتصالات نیز همان گره‌های حیاتی‌اند که باید بی‌نقص باشند. اتصالات فشاری، رزوه‌ای و کوپلینگ‌های سریع، هر کدام برای شرایط خاص طراحی شده‌اند. استانداردهای رزوه مانند BSP، NPT یا ISO تضمین می‌کنند که قطعات برندهای مختلف با هم سازگار باشند. هر مهندس باتجربه می‌داند که یک اتصال بد، نه‌تنها نشتی می‌آورد، بلکه کل سیستم را به بازیچه‌ای از افت فشار، نویز و هدررفت انرژی تبدیل می‌کند.

هوای فشرده، همان‌قدر که قدرتمند است، حساس هم هست. کیفیت انتقال آن در شیلنگ و اتصالات، مرز میان بهره‌وری پایدار و خرابی‌های پی‌درپی است.

عملگرهای خطی: جک‌ها و سیلندرها

در دنیای پنوماتیک، جک‌ها همان بازوهای مکانیکی‌اند که فرمان جریان هوا را به حرکت واقعی تبدیل می‌کنند. اگر کمپرسور قلب باشد، جک‌ها عضلاتی‌اند که قدرت را عینیت می‌بخشند. اصل کار ساده است: فشار هوا وارد می‌شود، پیستون جابه‌جا می‌گردد، و حرکت خطی شکل می‌گیرد. اما همین سازوکار ساده در قالب‌های متنوعی عرضه می‌شود.

سیلندرهای استاندارد با بدنه‌های چهارمیل یا پروفیلی برای کاربردهای عمومی استفاده می‌شوند؛ جایی که دوام و استحکام شرط اول است. سیلندرهای قلمی، باریک و سبک‌اند و در فضاهای محدود به کار می‌آیند. سیلندرهای کامپکت، کوتاه‌قد و پرتوان‌اند، برای زمانی که طول کورس محدود است اما نیاز به نیروی بالا وجود دارد. در کنار آن‌ها، سیلندرهای راهنمادار با شفت‌های موازی یا گایدهای مقاوم، وظیفه دارند بارهای جانبی را مهار کنند و حرکت را دقیق و بدون انحراف انجام دهند.

معیار انتخاب یک سیلندر فقط سایز و کورس نیست. باید نیرو را با فرمول F=PA محاسبه کرد، به سرعت حرکت، نوع ضربه‌گیری و حتی امکان نصب سنسور توجه داشت. غفلت در این انتخاب، مثل خرید کفش تنگ برای دوی ماراتن است: زود فرسوده می‌شود و در میانه‌ی راه شما را زمین‌گیر می‌کند.

عملگرهای دورانی و گریپرها

اگر سیلندرها بازوهای خطی ماشین باشند، عملگرهای دورانی همان مفاصل چرخان‌اند که حرکت زاویه‌ای را ممکن می‌سازند. در بسیاری از فرایندهای صنعتی، چرخش کنترل‌شده به‌اندازه حرکت خطی اهمیت دارد: باز و بسته‌کردن شیرها، جابه‌جایی قطعات روی خط تولید، یا حتی حرکت بازوی یک ربات. مکانیزم‌های رک‌و‌پینیون و اسکات‌یُک دو طراحی رایج‌اند که هر کدام تعادلی میان گشتاور، زاویه دوران و ابعاد فیزیکی ارائه می‌دهند.

گریپرها یا چنگک‌های پنوماتیک، در حقیقت انگشتان سیستم به شمار می‌روند. آن‌ها قطعات را می‌گیرند، جابه‌جا می‌کنند و در جای خود رها می‌سازند. نوع موازی برای گرفتن قطعات با ابعاد مشابه، و نوع سه‌فک برای اجسام گرد و نامنظم طراحی شده است. در خطوط رباتیک، انتخاب گریپر درست تعیین می‌کند که یک قطعه بدون خطا جابه‌جا شود یا به زمین بیفتد و کل چرخه را متوقف کند.

در هر دو گروه، دقت، سرعت و تکرارپذیری شاخص‌های کلیدی‌اند. عملگر دورانی یا گریپری که نتواند بار را با همان زاویه و همان نیرو برای هزارمین بار تکرار کند، شایسته‌ی حضور در یک خط تولید مدرن نیست. پنوماتیک در اینجا به ظرافت جراحی بدل می‌شود: هوایی که با فشار ساده‌اش می‌تواند فولاد را بلرزاند، همان‌قدر نرم و مطمئن قطعات کوچک را در دست می‌گیرد.

شیرها: قلب تپنده‌ی کنترل جریان

هیچ سیستم پنوماتیکی بدون شیرها معنای کامل ندارد. آن‌ها همان مغز عصبی‌اند که تصمیم می‌گیرند هوا به کجا برود، چه زمانی عبور کند و چه لحظه‌ای متوقف شود. از ساده‌ترین شیرهای 2/2 که فقط باز و بسته می‌کنند، تا شیرهای پیچیده‌ی 5/3 که چندین مسیر و حالت کنترلی دارند، همه برای یک هدف ساخته شده‌اند: نظم دادن به آشوب فشار و جریان.

شیرهای برقی به‌واسطه‌ی سیگنال الکتریکی فرمان می‌گیرند و در خطوط اتوماسیون پرکاربردند. در کنار آن‌ها، شیرهای دستی و پدالی به اپراتور اجازه می‌دهند کنترل را مستقیم به دست بگیرد؛ ساده اما قابل اعتماد. شیرهای پایلوت‌دار نیز در مدارهایی استفاده می‌شوند که فشارهای بالاتر باید با فرمان فشارهای پایین‌تر کنترل شوند.

البته ماجرا به همین‌جا ختم نمی‌شود. شیرهای جانبی مانند تخلیه سریع، چک‌والو و فلوکنترل، نقش ریزتنظیم را ایفا می‌کنند: افزایش سرعت حرکت پیستون، جلوگیری از بازگشت جریان، یا محدود کردن دبی برای دستیابی به نرمی حرکت.

استانداردهای نمادگذاری (ISO 1219) زبان مشترک این تجهیزات هستند. هر مهندس با یک نگاه به شماتیک، می‌داند که فلان شیر چند پورت دارد، چند وضعیت و چه نوع عملگری. در حقیقت، بدون این نقشه‌ها سیستم به مجموعه‌ای بی‌معنی از قطعات فلزی تبدیل می‌شود. شیرها همان جایی‌اند که هوا نه فقط جریان می‌یابد، بلکه به فرمان و شعور بدل می‌شود.

کنترل فشار و دبی دقیق

قدرت پنوماتیک در فشار هواست، اما همین قدرت اگر مهار نشود، به هرز رفتن انرژی و کاهش دقت منجر می‌شود. اینجاست که رگلاتورها وارد صحنه می‌شوند؛ نگهبانانی که فشار را ثابت نگه می‌دارند و اجازه نمی‌دهند نوسانات کمپرسور کل مدار را دچار آشفتگی کنند. بدون رگلاتور، هر حرکت جک غیرقابل پیش‌بینی خواهد بود و هر شیر در مرز بی‌نظمی عمل خواهد کرد.

اما گاهی تنها کنترل ساده‌ی فشار کافی نیست. در فرآیندهایی که به دقت بالا نیاز دارند، رگلاتورهای پروپرشنال و مبدل‌های الکتروپنوماتیکی به میدان می‌آیند. آن‌ها با دریافت سیگنال‌های الکتریکی (مانند 4–20 میلی‌آمپر یا 0–10 ولت)، فشار خروجی را دقیقاً مطابق دستور تغییر می‌دهند. این هماهنگی میان برق و هوا، راه را برای سیستم‌های حلقه بسته باز می‌کند؛ جایی که دقت میلی‌متری و واکنش سریع، مرز میان موفقیت و خطاست.

کنترل دبی هم به همین اندازه حیاتی است. با استفاده از فلوکنترل‌ها، می‌توان سرعت حرکت پیستون یا باز و بسته شدن یک عملگر را تنظیم کرد. این ابزارها تضمین می‌کنند که حرکت نه با خشونت، بلکه با نرمی و انضباط انجام شود. در نهایت، فشار و دبی همان دو ستون اصلی‌اند که بر آن‌ها بنای پایداری و دقت سیستم پنوماتیکی ساخته می‌شود.

سنجش، فیدبک و پوزیشنینگ

هر سیستمی که تنها فرمان بدهد و از بازخورد بی‌خبر بماند، محکوم به خطاست. در پنوماتیک نیز همین اصل برقرار است: سنجش و فیدبک همان چشم و گوش مدارند. سنسورهای مغناطیسی که روی سیلندرها نصب می‌شوند، موقعیت پیستون را لحظه‌به‌لحظه گزارش می‌دهند؛ داده‌ای که برای هماهنگی با کنترلرها ضروری است. بدون آن‌ها، حرکت‌ها کور و اتفاقی خواهند بود.

لیمیت‌سوئیچ باکس‌ها هم در کنار اکچویتورهای ولو قرار می‌گیرند و وضعیت باز یا بسته بودن را به سیستم اعلام می‌کنند. در محیط‌های صنعتی، نسخه‌های ضدانفجار این تجهیزات مثل سپر حفاظتی عمل می‌کنند تا حتی در شرایط سخت، اطلاعات درست منتقل شود.

پوزیشنرها اما گامی فراتر می‌روند. آن‌ها سیگنال الکتریکی یا پنوماتیکی را دریافت کرده و با ظرافت فشار را تنظیم می‌کنند تا ولو دقیقاً در همان موقعیتی قرار بگیرد که دستور داده شده است. این دقت میلی‌متری در صنایع حساس مثل نفت و دارو حیاتی است؛ جایی که یک انحراف کوچک می‌تواند به فاجعه‌ای بزرگ منجر شود.

در نهایت، سنجش و پوزیشنینگ به سیستم پنوماتیک عقلانیتی اضافه می‌کنند که آن را از یک مدار مکانیکی ساده به یک شبکه هوشمند و قابل اعتماد بدل می‌سازد.

ایمنی و تجهیزات حفاظتی

هیچ سامانه‌ای در صنعت بدون لایه‌های ایمنی پایدار نمی‌ماند، و پنوماتیک از این قاعده مستثنی نیست. هوای فشرده هرچند نسبت به روغن هیدرولیک تمیزتر و کم‌خطرتر است، اما اگر آزادانه و بی‌مهار رها شود می‌تواند به همان اندازه ویرانگر باشد.

دمپرها و ضربه‌گیرها نخستین سپر دفاعی‌اند. آن‌ها جلوی برخوردهای ناگهانی پیستون و اجزای متحرک را می‌گیرند و انرژی را در خود جذب می‌کنند. نتیجه، کاهش صدا، لرزش کمتر، و طول عمر بیشتر سیلندرها و اتصالات است. شیرهای اطمینان نیز در مدار نصب می‌شوند تا اگر فشار از حد مجاز گذشت، مثل یک سوپاپ اطمینان جان سیستم را نجات دهند.

در خطوط پیشرفته، سیستم‌های قطع اضطراری (Emergency Shut-off) و شیرهای سریع نیز نقش تعیین‌کننده دارند. آن‌ها تضمین می‌کنند که اپراتور بتواند در کسری از ثانیه جریان هوا را متوقف کند. بدون این لایه حفاظتی، کوچک‌ترین نشتی یا انفجار شیلنگ می‌تواند به وقفه‌ای سنگین یا حتی حادثه‌ای انسانی منجر شود.

ایمنی در پنوماتیک فقط یک گزینه نیست، بلکه اصل بقاست. هر مهندس عاقل می‌داند که قبل از فکر کردن به سرعت و قدرت، باید مطمئن شود سیستم در لحظه‌ی خطر می‌تواند خودش را متوقف کند.
