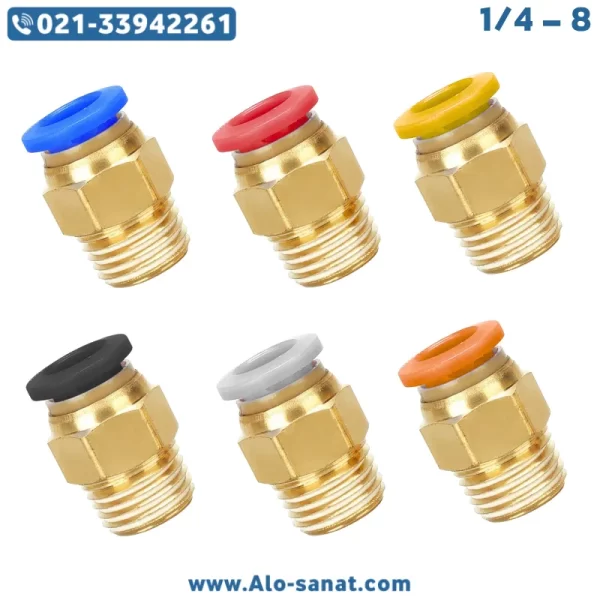

اتصال مستقیم 1/4 به 8 پنوماتیک یکی از رایجترین و مهمترین اجزای سیستمهای انتقال هوای فشرده است که برای ایجاد اتصال ایمن، سریع و بدون نشتی بین تجهیزات و شیلنگها به کار میرود. این نوع اتصال که با نامهای رابط پنوماتیک مستقیم، فیتینگ مستقیم هوا یا Straight Pneumatic Fitting شناخته میشود، در صنایع مختلف مانند خودروسازی، خطوط تولید، ماشینآلات بستهبندی و تجهیزات بادی نقش کلیدی دارد.
در سیستمهای هوای فشرده، انتخاب اتصالات باکیفیت از اهمیت زیادی برخوردار است، زیرا کوچکترین نشتی در فشار هوا میتواند باعث افت کارایی، افزایش مصرف انرژی و استهلاک زودهنگام کمپرسور شود. اتصال مستقیم 1/4 به 8 پنوماتیک با طراحی دقیق و استفاده از مواد مقاوم، آببندی کامل و جریان یکنواخت هوا را تضمین میکند.
این مدل از اتصالات در برندهای معتبر بینالمللی مانند شاکو (Shako)، SMC، Festo و Aignep تولید میشود و با استانداردهای جهانی ISO مطابقت دارد. بدنه این اتصال معمولاً از برنج (Brass) با روکش نیکل ضدزنگ یا پلاستیک صنعتی PBT ساخته میشود تا در برابر سایش، رطوبت و روغن مقاوم باشد.
معرفی اتصال مستقیم پنوماتیک سایز 1/4 به 8
اتصال مستقیم پنوماتیکی 1/4 به 8 برای اتصال شیلنگهای هوای فشرده با قطر ۸ میلیمتر به تجهیزات رزوهدار ۱/۴ اینچی طراحی شده است. این رابط دارای دو بخش اصلی است: قسمت رزوهدار (Threaded Male) که به قطعاتی مانند شیر، فیلتر یا رگلاتور متصل میشود، و قسمت فشاری (Push-in) که مخصوص نصب سریع شیلنگ است.
مکانیزم داخلی شامل چنگک فلزی ضدزنگ (Grip Ring) برای نگهداری شیلنگ، اورینگ لاستیکی NBR برای آببندی کامل، و رینگ آزادکننده رنگی (Release Ring) برای جداسازی آسان است. این ساختار باعث میشود نصب و جداسازی در کمتر از چند ثانیه انجام گیرد، بدون نیاز به هیچ ابزار خاصی.
در سیستمهای اتوماسیون صنعتی، این سرعت در نصب اهمیت زیادی دارد، زیرا هر ثانیه توقف خط تولید میتواند هزینهبر باشد. اتصال مستقیم 1/4 به 8 پنوماتیک با طراحی ساده اما کاملاً فنی خود، کارایی بالا و عمر طولانی را تضمین میکند.
مزایا استفاده از اتصال مستقیم 1/4 به 8 پنوماتیک
۱. نصب سریع بدون ابزار: مکانیزم Push-in اجازه میدهد شیلنگ تنها با فشار دست نصب شود.
۲. هوابندی مطمئن: اورینگ NBR باکیفیت از هرگونه نشتی جلوگیری میکند.
۳. مقاومت بالا در فشار و دما: عملکرد پایدار در محدوده ۰ تا ۱۰ بار و دمای ۰ تا ۶۰ درجه.
۴. طراحی جمعوجور و سبک: مناسب برای تجهیزات فشرده و سیستمهای چندخطی.
۵. قابلیت استفاده چندباره: بدون افت کیفیت یا آسیب به رزوه و اورینگ.
۶. سازگار با شیلنگهای PU و PA: مناسب برای شیلنگهای پلییورتان و پلیآمید صنعتی.
جزئیات فنی اتصال مستقیم 1/4 به 8 پنوماتیک
برند: شاکو (Shako) یا معادل اروپایی (Aignep / SMC / Festo)
مدل: Straight Fitting 1/4-8
نوع اتصال: مستقیم (Straight Push-in Type)
رزوه اتصال: بیرونی 1/4 اینچ BSP یا NPT
قطر شیلنگ: 8 میلیمتر
جنس بدنه: برنج نیکلپوش / پلاستیک مهندسی PBT
جنس اورینگ: NBR مقاوم در برابر حرارت، روغن و رطوبت
حداکثر فشار کاری: 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز
نوع قفل شیلنگ: Push-in سریع
رنگ بدنه: آبی، مشکی یا نارنجی
وزن: حدود 22 گرم
کاربردها: خطوط پنوماتیکی، ماشینآلات بستهبندی، ابزار بادی، سیستمهای مونتاژ خودکار
عملکرد فنی اتصال
در اتصال مستقیم 1/4 به 8 پنوماتیک، زمانی که شیلنگ در محل اتصال وارد میشود، چنگکهای فلزی با اصطکاک بالا آن را قفل میکنند و اورینگ داخلی با فشردگی کامل، مانع از هرگونه نشتی هوا میشود. مسیر داخلی این فیتینگ کاملاً صاف و بدون مانع است تا جریان هوا بدون افت فشار منتقل شود.
برای جداکردن شیلنگ، کافی است رینگ آزادکننده را فشار دهید تا چنگکها رها شده و شیلنگ آزاد شود. این مکانیزم ساده و دقیق، بهرهوری بالا و نگهداری آسان را در خطوط تولید صنعتی فراهم میکند.
تفاوت اتصال برنجی و پلاستیکی
مدلهای برنجی (Brass Fittings) در فشارهای کاری بالا و شرایط محیطی سخت (نظیر کارگاههای صنعتی و محیطهای روغنی) عملکرد بسیار پایداری دارند. روکش نیکل از زنگزدگی و خوردگی جلوگیری میکند و عمر قطعه را افزایش میدهد.
در مقابل، مدلهای پلاستیکی (Plastic Fittings) سبکتر بوده و برای سیستمهای سبکتر یا کنترل پنوماتیک با فشار متوسط مناسباند. جنس PBT مقاومت خوبی در برابر ضربه و تغییرات دما دارد.
کاربردهای صنعتی رابط مستقیم پنوماتیک
۱. سیستمهای اتوماسیون کارخانهای: برای اتصال سیلندرها و شیرهای کنترل.
۲. ابزارآلات بادی و صنعتی: در خطوط هوای کمپرسور.
۳. ماشینآلات بستهبندی و مونتاژ: جهت کنترل دقیق حرکتها و تغذیه هوای تمیز.
۴. سیستمهای رنگپاشی و تهویه: انتقال هوای فشرده بدون افت فشار.
۵. کارگاهها و صنایع تولیدی: ایجاد اتصالات سریع و ایمن بین خطوط هوایی.
ویژگیهای طراحی فنی
بدنه مقاوم در برابر خوردگی و روغنهای صنعتی.
رینگ آزادکننده برای بازکردن آسان شیلنگ.
سازگاری کامل با استانداردهای BSP و NPT.
طراحی فشاری برای سرعت در نصب.
مسیر جریان مستقیم برای حداقل افت فشار.
نکات نصب و نگهداری
۱. قبل از نصب از تمیز بودن شیلنگ و رزوه اطمینان حاصل کنید.
۲. از انطباق دقیق قطر شیلنگ (۸ میلیمتر) با دهانه اتصال مطمئن شوید.
۳. در محیطهای مرطوب از مدل نیکلپوش استفاده کنید.
۴. هنگام جداسازی، فشار سیستم را تخلیه کنید.
۵. در بازههای زمانی مشخص، اورینگ را بررسی و در صورت خشکی یا ترکخوردگی تعویض نمایید.
مزایای فنی و اقتصادی
استفاده از اتصال مستقیم 1/4 به 8 پنوماتیک باعث کاهش هزینههای نگهداری و تعمیر سیستمهای هوای فشرده میشود. این فیتینگ به دلیل طراحی ارگونومیک، دوام بالا و سرعت نصب، بهرهوری کلی سیستم را افزایش میدهد. از طرفی، جلوگیری از نشتی هوا موجب صرفهجویی در انرژی و افزایش عمر مفید کمپرسور میشود.
استانداردهای تولید
برندهای معتبری مانند Shako و Aignep در تولید این نوع فیتینگ از استانداردهای ISO 4414 و CE تبعیت میکنند. در نتیجه، دقت رزوه، استحکام مکانیکی و آببندی مطابق با الزامات جهانی است.
جمعبندی
اتصال مستقیم 1/4 به 8 پنوماتیک یکی از اجزای اصلی در سیستمهای هوای فشرده است که با طراحی ساده اما دقیق خود، عملکرد قابلاعتماد و دوام بالا را فراهم میکند. این رابط به لطف مکانیزم فشاری سریع، مقاومت در برابر فشار و آببندی مطمئن، انتخابی ایدهآل برای مهندسان و تکنسینهای صنعتی است.
استفاده از این فیتینگ نه تنها موجب کاهش زمان نصب میشود، بلکه پایداری و راندمان کلی سیستم پنوماتیکی را افزایش میدهد. چه در محیطهای صنعتی سنگین و چه در خطوط کنترل سبک، این اتصال گزینهای استاندارد و قابلاعتماد محسوب میشود.
پرسش و پاسخ (FAQ)
۱. آیا اتصال مستقیم 1/4 به 8 پنوماتیک برای انتقال مایعات قابل استفاده است؟
خیر، این اتصال تنها برای انتقال هوای فشرده طراحی شده و استفاده برای مایعات میتواند موجب خرابی اورینگ شود.
۲. تفاوت بین مدلهای برنجی و پلاستیکی چیست؟
مدل برنجی برای فشارهای کاری بالا و محیطهای سخت مناسب است، در حالی که مدل پلاستیکی برای سیستمهای سبکتر و فضاهای محدود انتخاب میشود.
۳. آیا هنگام نصب نیاز به نوار تفلون وجود دارد؟
در مدلهای دارای اورینگ داخلی معمولاً نیازی نیست، اما برای رزوههای ساده برنجی استفاده از نوار تفلون توصیه میشود.
۴. چه نوع شیلنگی برای این اتصال پیشنهاد میشود؟
شیلنگهای پلییورتان (PU) یا پلیآمید (PA) با قطر خارجی ۸ میلیمتر بهترین انتخاب هستند.
۵. در صورت نشتی از محل اتصال چه باید کرد؟
ابتدا از سلامت اورینگ اطمینان حاصل کنید. اگر دچار ترک یا تغییر شکل شده باشد، آن را تعویض کنید و مجدداً اتصال را نصب نمایید.
