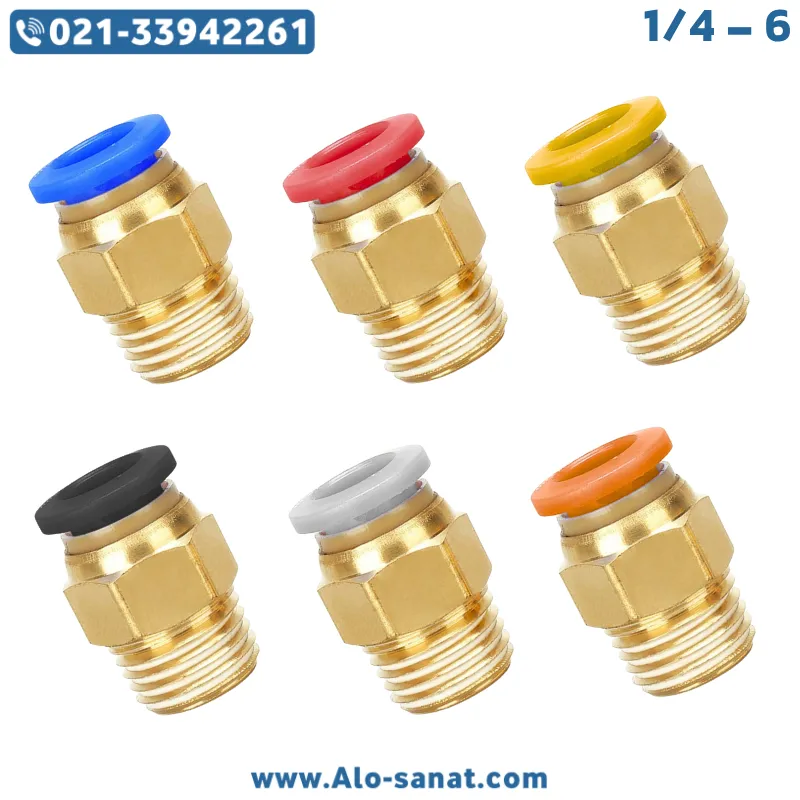

اتصال مستقیم 1/4 به 6 پنوماتیک یکی از پرکاربردترین اجزای سیستمهای هوای فشرده است که وظیفه آن ایجاد ارتباط بین شیلنگهای نازک ۶ میلیمتری و قطعات رزوهدار ۱/۴ اینچی میباشد. این رابط کوچک اما بسیار حیاتی، نقش مهمی در عملکرد دقیق و ایمن خطوط هوای فشرده در صنایع مختلف از جمله اتوماسیون، ابزارآلات بادی، کمپرسورها و دستگاههای تولیدی دارد.
اتصال مستقیم پنوماتیکی به دلیل طراحی مهندسیشده، امکان نصب سریع بدون نیاز به ابزار را فراهم میسازد. این نوع رابطها با مکانیزم Push-in یا همان فشاری طراحی شدهاند تا تکنسین بتواند شیلنگ را تنها با فشار دست در جای خود قفل کند. در هنگام نیاز به جداسازی نیز فقط کافی است حلقهی آزادکننده آبی یا مشکی رنگ روی بدنه را به سمت داخل فشار دهد تا شیلنگ آزاد شود.
در سیستمهای پنوماتیکی که دقت و سرعت اهمیت بالایی دارد، چنین طراحیهایی موجب صرفهجویی در زمان، افزایش ایمنی و جلوگیری از نشتی میشود. اتصال مستقیم 1/4 به 6 در عین سادگی، بخش جداییناپذیری از مدارهای هوای فشرده محسوب میشود.
معرفی اتصال مستقیم پنوماتیک سایز 1/4 به 6
اتصال مستقیم 1/4 به 6 پنوماتیک بهعنوان رابط بین خطوط فشار پایین و متوسط در صنایع گوناگون استفاده میشود. این قطعه معمولاً از دو بخش اصلی تشکیل شده است: قسمت رزوهدار فلزی با قطر ۱/۴ اینچ که به شیر، فیلتر، رگلاتور یا دیگر اجزای سیستم متصل میشود و بخش فشاری مخصوص شیلنگ که برای قطر بیرونی ۶ میلیمتر طراحی شده است.
در مدلهای استاندارد، بدنه از جنس برنج (Brass) با روکش نیکل یا از پلاستیک صنعتی PBT ساخته میشود. انتخاب جنس بستگی به شرایط محیطی دارد: مدلهای برنجی برای محیطهای سنگین صنعتی و مدلهای پلاستیکی برای سیستمهای سبکتر و قابل حمل مناسباند.
مکانیزم داخلی این اتصال شامل اورینگ آببندی (NBR) و چنگک فولادی ضدزنگ است که با ورود شیلنگ، جداره آن را قفل کرده و از خروج ناگهانی جلوگیری میکند. این طراحی باعث میشود جریان هوای فشرده با حداقل افت فشار عبور کند و کارایی سیستم افزایش یابد.
مزایا استفاده از اتصال مستقیم 1/4 به 6 پنوماتیک
۱. نصب سریع بدون نیاز به ابزار: فقط با فشار شیلنگ در جای خود قفل میشود.
۲. آببندی کامل: اورینگ مقاوم NBR از نشتی هوا جلوگیری میکند.
۳. طول عمر بالا: مقاومت در برابر سایش، روغن و دما.
۴. سبک و جمعوجور: مناسب فضاهای محدود در تجهیزات اتوماسیون.
۵. سازگار با انواع شیلنگ: پلییورتان (PU) یا نایلون (PA).
۶. مقاومت بالا در فشار کاری: تا 10 بار در دمای کاری استاندارد.
جزئیات فنی اتصال مستقیم 1/4 به 6 پنوماتیک
برند: شاکو (Shako) یا معادل اروپایی (SMC / Aignep)
مدل: Straight Fitting 1/4-6
نوع اتصال: مستقیم (Straight Push-in Type)
نوع رزوه: بیرونی 1/4 اینچ BSP یا NPT
قطر شیلنگ قابل اتصال: 6 میلیمتر
جنس بدنه: برنج با روکش نیکل یا پلاستیک صنعتی PBT
جنس اورینگ: NBR مقاوم در برابر حرارت و روغن
حداکثر فشار کاری: 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز
رنگ بدنه: آبی، مشکی یا نارنجی
کاربردها: خطوط پنوماتیکی، ابزار بادی، ماشینآلات بستهبندی، سیستمهای کنترل فشار
ساختار عملکرد و آببندی
در اتصال مستقیم 1/4 به 6 پنوماتیک، بخش فشاری با استفاده از مکانیزم قفل داخلی، شیلنگ را بدون نیاز به بست یا گیره در جای خود ثابت نگه میدارد. اورینگ درون بدنه بین دیواره شیلنگ و محفظه داخلی فیتینگ قرار گرفته و با فشار هوا منبسط میشود تا هوابندی کاملی ایجاد کند.
به دلیل طراحی مسیر مستقیم جریان، افت فشار در این اتصال بسیار کم است. این ویژگی در سیستمهایی که دقت عملکرد و سرعت واکنش اهمیت دارد، مزیت قابل توجهی محسوب میشود.
تفاوت مدل برنجی و پلاستیکی
اتصالات برنجی (Brass Fittings) برای فشار و دمای بالاتر طراحی شدهاند و در محیطهای صنعتی سنگین با رطوبت یا روغن بالا عملکرد مطلوبی دارند. این مدلها معمولاً با رزوهی نیکلپوش عرضه میشوند تا در برابر زنگزدگی مقاوم باشند.
در مقابل، اتصالات پلاستیکی (Plastic Fittings) سبکتر بوده و برای خطوط کوچکتر، پنلهای کنترل و تجهیزات آزمایشگاهی مناسباند. هر دو نوع دارای اورینگ آببندی باکیفیت هستند، اما مدلهای برنجی طول عمر بالاتری دارند.
کاربردهای صنعتی رابط مستقیم پنوماتیک
۱. سیستمهای کنترل خودکار: اتصال دقیق بین عملگرها و رگلاتورها.
۲. ابزار بادی و خطوط رنگپاشی: انتقال هوای بدون افت فشار.
۳. کمپرسورهای صنعتی: اتصال خروجی کمپرسور به خطوط مصرفی.
۴. ماشینآلات بستهبندی: عملکرد سریع در مدارهای کنترلی.
۵. سیستمهای تهویه و ابزار دقیق: انتقال مطمئن هوا در فشارهای ثابت.
ویژگیهای طراحی فنی
مکانیزم فشاری سریع Push-in با رینگ آزادکننده رنگی.
بدنه مقاوم در برابر خوردگی و روغن.
رزوه استاندارد برای نصب آسان.
طراحی ارگونومیک برای تعمیر سریع.
قابلیت باز و بسته شدن چندباره بدون افت کیفیت آببندی.
نکات نصب و نگهداری
۱. قبل از نصب، رزوه و شیلنگ را از گرد و غبار و روغن پاک کنید.
۲. از تطابق دقیق قطر شیلنگ با قطر اتصال اطمینان حاصل نمایید.
۳. برای محیطهای مرطوب از مدل نیکلپوش استفاده کنید.
۴. هنگام جدا کردن، ابتدا فشار سیستم را تخلیه نمایید.
۵. بهصورت دورهای سلامت اورینگ را بررسی کنید و در صورت فرسودگی تعویض نمایید.
مزایای فنی و اقتصادی
استفاده از اتصال مستقیم 1/4 به 6 پنوماتیک باعث کاهش هزینههای تعمیر و نگهداری، افزایش بهرهوری خطوط تولید و کاهش مصرف انرژی میشود. در مقایسه با اتصالات قدیمیتر، این مدلها سبکتر، سریعتر و مقاومتر هستند. علاوه بر این، به دلیل طراحی دقیق، از هدررفت هوا جلوگیری شده و فشار سیستم در حد بهینه باقی میماند.
استانداردهای تولید و برندهای معتبر
شرکتهای معتبری مانند Shako، SMC و Aignep، استانداردهای بینالمللی ISO 4414 و CE را در تولید این اتصالات رعایت میکنند. در نتیجه، دقت رزوه، مقاومت مواد و سازگاری با فشارهای کاری تضمینشده است.
جمعبندی
اتصال مستقیم 1/4 به 6 پنوماتیک یک قطعه ساده اما بسیار مؤثر در سیستمهای هوای فشرده است. طراحی دقیق، نصب سریع، آببندی مطمئن و مقاومت بالا در برابر شرایط محیطی باعث شده این محصول در تمامی صنایع پنوماتیکی به عنوان گزینهای استاندارد مورد استفاده قرار گیرد.
برای مهندسان و تکنسینهایی که به دنبال اتصال مطمئن، بادوام و بدون نشتی هستند، مدل 1/4 به 6 یکی از بهترین گزینههای موجود در بازار است. استفاده از این فیتینگ باعث بهبود عملکرد کلی سیستم، کاهش خرابیها و افزایش عمر مفید تجهیزات خواهد شد.
پرسش و پاسخ (FAQ)
۱. آیا اتصال مستقیم 1/4 به 6 پنوماتیک برای مایعات هم قابل استفاده است؟
خیر، این مدل تنها برای هوای فشرده طراحی شده است و استفاده برای مایعات میتواند باعث خرابی اورینگ شود.
۲. تفاوت بین فیتینگ برنجی و پلاستیکی در چیست؟
مدل برنجی برای فشار و دمای بالا مناسب است، در حالی که مدل پلاستیکی برای کاربردهای سبکتر طراحی شده است.
۳. آیا در نصب نیاز به نوار تفلون وجود دارد؟
در مدلهای دارای اورینگ داخلی معمولاً نیازی نیست، اما در رزوههای ساده برنجی استفاده از نوار تفلون توصیه میشود.
۴. چه نوع شیلنگی برای این اتصال پیشنهاد میشود؟
شیلنگهای پلییورتان (PU) یا پلیآمید (PA) با قطر خارجی 6 میلیمتر بهترین عملکرد را ارائه میدهند.
۵. چگونه از سلامت اتصال اطمینان حاصل کنیم؟
با تست فشار و بررسی نشتی از محل اتصال؛ در صورت فرسودگی اورینگ یا تغییر شکل رزوه، باید قطعه تعویض گردد.
