تعریف و جایگاه جک چهارمیل

جک چهارمیل (Tie Rod Cylinder) یکی از قدیمی‌ترین و پرکاربردترین انواع سیلندرهای پنوماتیک صنعتی است. همان‌طور که از نامش پیداست، بدنه‌ی استوانه‌ای این جک توسط چهار میل فولادی خارجی مهار می‌شود. این طراحی باعث افزایش استحکام و قابلیت تحمل فشار بالا می‌شود، به همین دلیل جک‌های چهارمیل در کاربردهای سنگین و کورس‌های بلند بسیار رایج‌اند.

تفاوت با جک پروفیلی DNC

• چهارمیل: بدنه به کمک میل‌های خارجی مهار می‌شود. طراحی آن ساده اما حجیم‌تر و سنگین‌تر است.

• DNC: بدنه پروفیلی آلومینیومی دارد که سبک‌تر است و شیارهای نصب سنسور را به‌صورت یکپارچه فراهم می‌کند.

جایگاه صنعتی

• جک‌های چهارمیل به دلیل قابلیت تولید در قطرهای بزرگ (تا ۲۵۰ میلی‌متر) و کورس‌های بسیار بلند (تا ۲۰۰۰ میلی‌متر) در صنایعی مانند خودروسازی، پرس، ریخته‌گری و صنایع سنگین استفاده می‌شوند.

• این جک‌ها مطابق استانداردهای بین‌المللی مانند ISO 6431 و DIN 24554 طراحی می‌شوند، بنابراین امکان جایگزینی آسان با برندهای مختلف وجود دارد.

اشاره به کد صنعتی

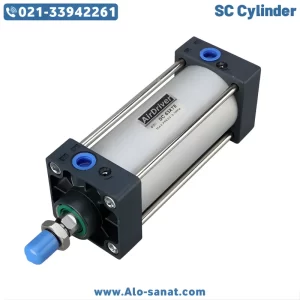

در بازار ایران و جهان، جک‌های چهارمیل معمولاً با کد SC شناخته می‌شوند. این کد معرف سیلندرهای چهارمیل استاندارد با طراحی گرد و چهار میل خارجی است که در برندهای مختلفی (مانند Airtac یا Festo) عرضه می‌شوند. SC Series یکی از شناخته‌شده‌ترین سری‌های جک چهارمیل است که به دلیل استحکام بالا و قابلیت سفارشی‌سازی کورس، بسیار پرکاربرد است.

اصول عملکرد جک چهارمیل

جک‌های چهارمیل از نظر مکانیزم حرکتی تفاوتی با دیگر سیلندرهای پنوماتیک ندارند و اساس کار آن‌ها همان تبدیل انرژی هوای فشرده به حرکت خطی است. اما طراحی خاص آن‌ها باعث شده در فشارهای بالا و کورس‌های بلند عملکرد مطمئن‌تری داشته باشند.

مکانیزم حرکتی

• با ورود هوای فشرده به یک سمت محفظه، پیستون تحت فشار حرکت می‌کند و شافت (Rod) را به جلو می‌راند.

• با ورود هوا از سمت دیگر، حرکت معکوس انجام می‌شود و شافت به عقب بازمی‌گردد.

• به دلیل ساختار دوطرفه (Double Acting)، نیروی رفت و برگشت کاملاً تحت کنترل جریان هواست.

نقش میل‌های خارجی

• چهار میل فولادی که در اطراف بدنه قرار گرفته‌اند، دو درپوش انتهایی جک را محکم به هم متصل می‌کنند.

• این میل‌ها علاوه بر تحمل فشار داخلی، از تغییر شکل بدنه در کورس‌های بلند جلوگیری می‌کنند.

• همین ویژگی باعث شده جک‌های چهارمیل در محیط‌های صنعتی سنگین و پر فشار نسبت به جک‌های پروفیلی مقاوم‌تر باشند.

مزیت در کورس‌های بلند

در کورس‌های بیش از ۱۰۰۰ میلی‌متر، فشار داخلی و نیروهای مکانیکی روی درپوش‌ها بسیار زیاد می‌شود. طراحی چهارمیل این تنش‌ها را به میل‌ها منتقل کرده و از آسیب دیدن بدنه استوانه‌ای جلوگیری می‌کند. به همین دلیل جک‌های چهارمیل (مانند سری SC) انتخاب اصلی برای حرکت‌های بلند و بارهای سنگین هستند.

ویژگی‌های طراحی و ساختار جک چهارمیل

جک‌های چهارمیل به دلیل ساختار خاص خود در گروه مقاوم‌ترین سیلندرهای پنوماتیک قرار می‌گیرند. طراحی آن‌ها به‌گونه‌ای است که بتوانند فشارهای بالا، بارهای سنگین و کورس‌های بلند را بدون تغییر شکل یا افت دقت تحمل کنند.

بدنه استوانه‌ای

• بدنه معمولاً از آلومینیوم آنودایز شده یا استیل ساخته می‌شود.

• طراحی ساده‌ی استوانه‌ای با سطح داخلی صیقلی باعث حرکت روان پیستون می‌شود.

چهار میل فولادی

• چهار میل فولادی در اطراف بدنه قرار می‌گیرند و دو درپوش انتهایی جک را محکم به هم متصل می‌کنند.

• این میل‌ها فشار داخلی و نیروهای وارده بر درپوش‌ها را مهار کرده و از تغییر شکل بدنه جلوگیری می‌کنند.

• در کورس‌های بلند، وجود این میل‌ها حیاتی است زیرا مانع خمیدگی یا لقی در ساختار جک می‌شوند.

شافت و پیستون

• شافت (Rod) از فولاد سخت‌کاری‌شده و کروم‌اندود ساخته می‌شود تا مقاومت بالایی در برابر سایش، ضربه و زنگ‌زدگی داشته باشد.

• پیستون داخلی معمولاً دارای مگنت داخلی برای استفاده در مدل‌های سنسوردار است.

سیستم آب‌بندی

• پکینگ‌ها و اورینگ‌ها از متریال مقاوم (NBR یا Viton) ساخته می‌شوند.

• طراحی چندلایه آب‌بندی، امکان تحمل فشارهای بالا (تا ۱۰ بار یا بیشتر) و جلوگیری از نشتی هوا را فراهم می‌کند.

اتصالات و نحوه نصب

• جک‌های چهارمیل در مدل‌های مختلف نصب (فلنجی، پایه‌ای، مفصلی و …) عرضه می‌شوند.

• استانداردسازی ابعاد بر اساس ISO 6431 و DIN 24554 باعث می‌شود نصب و جایگزینی آن‌ها در خطوط صنعتی ساده باشد.

انواع جک چهارمیل

جک‌های چهارمیل بسته به نوع طراحی و نیاز صنعتی در مدل‌های مختلف عرضه می‌شوند. این تنوع باعث می‌شود طیف گسترده‌ای از کاربردها، از سبک تا سنگین، توسط این جک‌ها پوشش داده شود.

جک چهارمیل یک‌طرفه (Single Acting)

• حرکت رفت با فشار هوا انجام می‌شود و برگشت توسط فنر داخلی یا وزن بار صورت می‌گیرد.

• مصرف هوای کمتر نسبت به مدل دوطرفه.

• مناسب برای کاربردهای ساده و سبک.

جک چهارمیل دوطرفه (Double Acting)

• متداول‌ترین نوع جک چهارمیل.

• حرکت رفت و برگشت هر دو توسط هوای فشرده کنترل می‌شوند.

• قابلیت تولید نیرو در هر دو جهت.

• مناسب برای خطوط صنعتی پر سیکل و بارهای متوسط تا سنگین.

جک چهارمیل با کورس بلند

• طراحی‌شده برای حرکت‌های طولانی تا ۲۰۰۰ میلی‌متر.

• دارای یاتاقان‌ها و بوش‌های تقویتی برای جلوگیری از لقی در حرکت.

• پرکاربرد در صنایع خودروسازی، ریخته‌گری و سیستم‌های انتقال.

جک چهارمیل سنسوردار

• پیستون داخلی مجهز به مگنت است و امکان نصب سنسور مغناطیسی روی بدنه وجود دارد.

• برای خطوط اتوماسیون دقیق و هماهنگ با سیستم‌های PLC مناسب است.

• مدل‌های SC سنسوردار در بازار بسیار رایج‌اند.

جک‌های ویژه (Customized)

• تولید با متریال خاص (استیل ضدزنگ یا پوشش مقاوم به دما) برای صنایع غذایی و دارویی.

• مدل‌های ضدانفجار (ATEX) برای محیط‌های پرخطر مثل پتروشیمی.

• طراحی‌های سفارشی برای کورس‌های خاص یا شرایط محیطی ویژه.

مشخصات فنی کلیدی جک چهارمیل

جک‌های چهارمیل به دلیل طراحی مستحکم و امکان تولید در سایزهای بزرگ، در دسته‌ی سیلندرهای صنعتی سنگین قرار می‌گیرند. هنگام انتخاب یا طراحی سیستم، توجه به مشخصات فنی این جک‌ها اهمیت بالایی دارد.

قطر سیلندر (Bore Size)

• قطرهای استاندارد: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵، ۱۶۰، ۲۰۰ و ۲۵۰ میلی‌متر.

• قطرهای بالاتر برای تولید نیروی زیاد در فشارهای کاری صنعتی استفاده می‌شوند.

کورس (Stroke)

• قابلیت تولید کورس‌های کوتاه (۲۵ میلی‌متر) تا ۲۰۰۰ میلی‌متر یا بیشتر به صورت سفارشی.

• کورس‌های بلند نیازمند چهارمیل مقاوم‌تر و یاتاقان‌های تقویتی برای جلوگیری از لقی هستند.

فشار کاری (Operating Pressure)

• محدوده معمول: ۲ تا ۱۰ بار.

• در برخی مدل‌های تقویت‌شده تا ۱۲ بار نیز قابل استفاده‌اند.

• فشار بهینه: حدود ۶ بار برای تعادل بین طول عمر و راندمان.

سرعت حرکت

• محدوده‌ی حرکت: ۰٫۱ تا ۱ متر بر ثانیه.

• در کورس‌های بلند، توصیه می‌شود از ضربه‌گیرهای داخلی یا خارجی برای کاهش تنش مکانیکی استفاده شود.

Rod و متریال بدنه

• شافت (Rod): فولاد سخت‌کاری‌شده و کروم‌اندود برای مقاومت در برابر سایش و خوردگی.

• بدنه: آلومینیوم یا استیل (در مدل‌های ضدزنگ برای صنایع غذایی و دارویی).

• چهارمیل‌ها: فولاد پرکربن با پوشش ضدخوردگی.

سیستم آب‌بندی

• پکینگ‌ها از NBR یا Viton ساخته می‌شوند.

• طراحی چندلایه برای جلوگیری از نشتی در فشارهای بالا.

قابلیت سنسوردار شدن

• بیشتر جک‌های چهارمیل (مانند سری SC) با پیستون مجهز به مگنت داخلی ساخته می‌شوند.

• امکان نصب سنسور مغناطیسی روی بدنه برای کنترل موقعیت و استفاده در اتوماسیون وجود دارد.

مشخصات فنی کلیدی جک چهارمیل

جک‌های چهارمیل به دلیل طراحی مستحکم و امکان تولید در سایزهای بزرگ، در دسته‌ی سیلندرهای صنعتی سنگین قرار می‌گیرند. هنگام انتخاب یا طراحی سیستم، توجه به مشخصات فنی این جک‌ها اهمیت بالایی دارد.

قطر سیلندر (Bore Size)

• قطرهای استاندارد: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵، ۱۶۰، ۲۰۰ و ۲۵۰ میلی‌متر.

• قطرهای بالاتر برای تولید نیروی زیاد در فشارهای کاری صنعتی استفاده می‌شوند.

کورس (Stroke)

• قابلیت تولید کورس‌های کوتاه (۲۵ میلی‌متر) تا ۲۰۰۰ میلی‌متر یا بیشتر به صورت سفارشی.

• کورس‌های بلند نیازمند چهارمیل مقاوم‌تر و یاتاقان‌های تقویتی برای جلوگیری از لقی هستند.

فشار کاری (Operating Pressure)

• محدوده معمول: ۲ تا ۱۰ بار.

• در برخی مدل‌های تقویت‌شده تا ۱۲ بار نیز قابل استفاده‌اند.

• فشار بهینه: حدود ۶ بار برای تعادل بین طول عمر و راندمان.

سرعت حرکت

• محدوده‌ی حرکت: ۰٫۱ تا ۱ متر بر ثانیه.

• در کورس‌های بلند، توصیه می‌شود از ضربه‌گیرهای داخلی یا خارجی برای کاهش تنش مکانیکی استفاده شود.

Rod و متریال بدنه

• شافت (Rod): فولاد سخت‌کاری‌شده و کروم‌اندود برای مقاومت در برابر سایش و خوردگی.

• بدنه: آلومینیوم یا استیل (در مدل‌های ضدزنگ برای صنایع غذایی و دارویی).

• چهارمیل‌ها: فولاد پرکربن با پوشش ضدخوردگی.

سیستم آب‌بندی

• پکینگ‌ها از NBR یا Viton ساخته می‌شوند.

• طراحی چندلایه برای جلوگیری از نشتی در فشارهای بالا.

قابلیت سنسوردار شدن

• بیشتر جک‌های چهارمیل (مانند سری SC) با پیستون مجهز به مگنت داخلی ساخته می‌شوند.

• امکان نصب سنسور مغناطیسی روی بدنه برای کنترل موقعیت و استفاده در اتوماسیون وجود دارد.

استانداردها و سایزبندی جک چهارمیل

جک‌های چهارمیل یکی از قدیمی‌ترین انواع سیلندرهای پنوماتیک صنعتی هستند که مطابق با استانداردهای جهانی ساخته می‌شوند تا جایگزینی و استفاده از آن‌ها در خطوط تولید ساده باشد.

استاندارد ISO 6431

• این استاندارد به‌عنوان یکی از اصلی‌ترین مرجع‌ها برای طراحی جک‌های چهارمیل شناخته می‌شود.

• ابعاد نصب، فاصله پیچ‌ها، قطر سیلندر و موقعیت اتصالات را مشخص می‌کند.

• رعایت این استاندارد باعث می‌شود برندهای مختلف مثل Airtac، Festo، Parker و نمونه‌های عمومی بازار با یکدیگر سازگار باشند.

استاندارد DIN 24554

• نسخه‌ی آلمانی استاندارد جک‌های چهارمیل است که در بسیاری از تجهیزات صنعتی اروپا رایج است.

• مشخصات آن با ISO 6431 هم‌پوشانی دارد و به سازگاری جهانی کمک می‌کند.

سایزبندی

• قطر سیلندر: از ۳۲ میلی‌متر تا ۲۵۰ میلی‌متر (برای کاربردهای سنگین).

• کورس حرکتی: از ۲۵ میلی‌متر تا ۲۰۰۰ میلی‌متر یا بیشتر به صورت سفارشی.

• اتصالات رزوه‌ای: بسته به سایز سیلندر، معمولاً در اندازه‌های 1/8″ ،1/4″ ،3/8″ و حتی 1/2″.

تفاوت با استاندارد ISO 15552 (جک پروفیلی DNC)

• ISO 6431 (چهارمیل): قدیمی‌تر و طراحی سنتی‌تر با چهار میل فولادی خارجی.

• ISO 15552 (DNC): نسخه‌ی جدیدتر با طراحی پروفیلی آلومینیومی، سبک‌تر و جمع‌وجورتر.

• امروزه در بسیاری از صنایع، جک‌های پروفیلی جایگزین چهارمیل شده‌اند، اما جک‌های چهارمیل هنوز هم در کورس‌های بلند و کاربردهای سنگین بسیار پرطرفدارند.

کاربردهای صنعتی جک چهارمیل

جک‌های چهارمیل به دلیل طراحی مقاوم و قابلیت تولید در کورس‌های بلند، در بسیاری از صنایع سنگین و خطوط تولید بزرگ جایگاه ویژه‌ای دارند. وجود چهار میل فولادی خارجی باعث شده این نوع جک‌ها تحمل فشار و نیروهای بالا را داشته باشند و برای وظایف سنگین انتخاب شوند.

صنایع سنگین و پرس

• در دستگاه‌های پرس فلزات، تزریق پلاستیک و ماشین‌آلات ریخته‌گری به‌طور گسترده از جک‌های چهارمیل استفاده می‌شود.

• استحکام بالای چهارمیل‌ها مانع تغییر شکل بدنه در فشارهای زیاد می‌شود.

• قابلیت تولید در کورس‌های بلند، این جک‌ها را برای پرس‌های صنعتی ایده‌آل کرده است.

خودروسازی

• در خطوط مونتاژ خودرو برای جابجایی، نگهداشتن یا پرس قطعات بزرگ.

• جک‌های چهارمیل به دلیل قطر زیاد (تا ۲۵۰ میلی‌متر) توانایی ایجاد نیروی بالا برای حرکت‌های سنگین را دارند.

• مدل‌های سنسوردار سری SC در ربات‌های مونتاژ و جوشکاری هم کاربرد دارند.

صنایع بسته‌بندی و مونتاژ

• در دستگاه‌های بسته‌بندی بزرگ که نیاز به حرکت‌های طولانی و فشار بالا دارند.

• برای جابجایی جعبه‌ها، بسته‌ها یا اعمال فشار در فرآیند بسته‌بندی‌های صنعتی.

صنایع شیمیایی و غذایی

• مدل‌های ضدزنگ (Stainless Steel SC) در محیط‌های مرطوب یا خورنده استفاده می‌شوند.

• در فرآیندهای نیازمند شست‌وشوی مداوم (Wash-down) بسیار پرکاربردند.

سایر کاربردها

• در سیستم‌های جابجایی مواد (Material Handling).

• دستگاه‌های برش فلز و چوب.

• خطوط تولید اتوماتیک در صنایع الکترونیک و تجهیزات صنعتی سنگین.

مزایا و محدودیت‌های جک چهارمیل

جک‌های چهارمیل به دلیل ساختار محکم و قابلیت تولید در کورس‌های بلند، در بسیاری از صنایع همچنان محبوب هستند. با این حال مثل هر تجهیز صنعتی، کنار مزایای فراوان محدودیت‌هایی هم دارند که باید در انتخاب و طراحی در نظر گرفته شوند.

مزایا

• استحکام بسیار بالا: چهار میل فولادی فشار داخلی و نیروهای مکانیکی را تحمل کرده و بدنه را در برابر تغییر شکل مقاوم می‌کنند.

• قابلیت کورس‌های بلند: تولید تا ۲ متر یا بیشتر بدون افت دقت امکان‌پذیر است.

• طول عمر کاری زیاد: طراحی مقاوم و آب‌بندی چندلایه باعث می‌شود این جک‌ها میلیون‌ها سیکل کاری را تحمل کنند.

• قابلیت تولید در قطرهای بزرگ: تا ۲۵۰ میلی‌متر قطر داخلی برای ایجاد نیروی بسیار بالا.

• انعطاف در طراحی: امکان سفارشی‌سازی کورس، متریال بدنه و آب‌بندی متناسب با شرایط کاری.

• سازگاری با استانداردهای بین‌المللی (ISO 6431 / DIN 24554): نصب و جایگزینی آسان با برندهای مختلف.

محدودیت‌ها

• وزن زیاد: به دلیل وجود چهار میل فولادی و بدنه استوانه‌ای ضخیم، وزن آن‌ها بیشتر از جک‌های پروفیلی (DNC) است.

• حجم اشغال‌شده بیشتر: در مقایسه با جک‌های پروفیلی، بدنه‌ی جک‌های چهارمیل حجیم‌تر است و فضای نصب بیشتری نیاز دارد.

• هزینه بالاتر در سایزهای بزرگ: هرچه قطر و کورس افزایش یابد، قیمت جک و هزینه نگهداری نیز بیشتر خواهد بود.

• سرعت کمتر در کورس‌های بلند: به دلیل اینرسی بالاتر، حرکت‌های سریع در کورس طولانی ممکن است باعث ضربه و سایش زودهنگام شود.

• تمایل به جایگزینی با جک پروفیلی: در بسیاری از صنایع مدرن، جک‌های DNC سبک‌تر و جمع‌وجورتر جایگزین جک‌های چهارمیل شده‌اند.

انتخاب و سایزینگ جک چهارمیل

انتخاب جک چهارمیل (Tie Rod Cylinder) مرحله‌ای حیاتی در طراحی یک سیستم پنوماتیک صنعتی است، زیرا این سیلندرها معمولاً در کاربردهای سنگین، کورس‌های بلند و شرایط پرفشار به کار می‌روند. محاسبه دقیق و انتخاب درست، تضمین‌کننده‌ی عمر مفید و جلوگیری از خرابی‌های پرهزینه خواهد بود.

محاسبه نیرو

• فرمول اصلی: F = P × A

  • F: نیروی خروجی (نیوتن)

  • P: فشار کاری (بار)

  • A: سطح مقطع پیستون (mm²)

مثال: جک چهارمیل با قطر ۱۰۰ میلی‌متر در فشار ۶ بار حدود ۴۷۰۰ نیوتن نیرو تولید می‌کند.

انتخاب کورس

• کورس کوتاه (۲۵–۱۰۰ میلی‌متر): مناسب برای حرکات سریع و تکراری.

• کورس متوسط (۱۰۰–۵۰۰ میلی‌متر): پرکاربردترین بازه در صنایع بسته‌بندی و مونتاژ.

• کورس بلند (۵۰۰–۲۰۰۰ میلی‌متر): نیازمند چهارمیل و یاتاقان‌های تقویتی برای جلوگیری از لقی و خمیدگی.

معیارهای انتخاب

• نوع بار: اگر بار محوری باشد، یک جک چهارمیل استاندارد کافی است. برای بارهای جانبی یا گشتاور بالا، بهتر است از سیستم‌های راهنما یا ترکیب با جک‌های راهنمادار استفاده شود.

• شرایط محیطی: در محیط‌های خورنده یا مرطوب، نسخه‌های استیل ضدزنگ یا پوشش‌دار انتخاب می‌شوند.

• چرخه کاری: برای کاربردهای پر سیکل، کیفیت اورینگ‌ها و روانکاری اهمیت ویژه‌ای دارد.

ضریب ایمنی

نیروی مورد نیاز باید با ۲۰–۳۰ درصد ضریب اطمینان بالاتر انتخاب شود. این موضوع افت فشار، سایش پکینگ‌ها و افزایش اصطکاک در طول زمان را جبران می‌کند.

ابزارهای سایزینگ

شرکت‌های بزرگ مثل Festo، Parker، SMC و Airtac نرم‌افزارها و جداول سایزینگ ارائه می‌دهند که علاوه بر محاسبه نیرو، بار جانبی، گشتاور و طول عمر را هم برآورد می‌کنند. این ابزارها برای انتخاب درست مدل‌هایی مثل SC Series بسیار کاربردی هستند.

نگهداری و عیب‌یابی جک چهارمیل

جک‌های چهارمیل به دلیل استفاده در شرایط سنگین و کورس‌های بلند، نیاز به مراقبت دقیق و سرویس منظم دارند. نگهداری اصولی آن‌ها می‌تواند طول عمرشان را به میلیون‌ها سیکل کاری برساند و از توقف ناگهانی خطوط تولید جلوگیری کند.

بازرسی‌های دوره‌ای

• کنترل نشتی هوا: در محل درپوش‌ها، پکینگ‌ها و اتصالات رزوه‌ای. کوچک‌ترین نشتی در فشار بالا باعث افت راندمان می‌شود.

• حرکت روان Rod: شافت باید بدون لرزش یا گیرکردن حرکت کند. هر گونه مقاومت یا صدای غیرعادی نشانه‌ی خرابی بوش یا ساییدگی اورینگ است.

• میل‌های خارجی: چهارمیل‌ها باید بدون ترک یا خمیدگی باشند. شل شدن مهره‌ها یا خوردگی میل‌ها نشانه خطر است.

خرابی‌های رایج

• سایش اورینگ‌ها و پکینگ‌ها: به دلیل فشار بالا و آلودگی هوای فشرده.

• خراش روی Rod: ورود گردوغبار یا برخورد مکانیکی باعث خراش و کاهش عمر آب‌بندی‌ها می‌شود.

• لقی در کورس‌های بلند: اگر بوش‌ها یا یاتاقان‌ها فرسوده شوند، دقت حرکت افت می‌کند.

• نشتی در درپوش‌ها: در اثر شل شدن چهارمیل یا فرسودگی آب‌بندی‌ها رخ می‌دهد.

• خرابی سنسورها (در مدل‌های SC سنسوردار): قطعی کابل یا مگنت ضعیف باعث ارسال سیگنال غلط به PLC می‌شود.

اقدامات پیشگیرانه

• استفاده از واحد مراقبت هوا (فیلتر، رگلاتور، روغن‌زن) برای جلوگیری از ورود رطوبت و ذرات معلق.

• روان‌کاری منظم Rod و بوش‌ها برای کاهش اصطکاک.

• تعویض دوره‌ای پکینگ‌ها قبل از رسیدن به مرحله خرابی کامل.

• محکم کردن مهره‌های چهارمیل در بازه‌های سرویس برای جلوگیری از شل شدن در اثر ارتعاش.

• در کورس‌های بلند، نصب ضربه‌گیر یا دمپر برای کاهش تنش انتهای کورس.

مزایای نگهداری صحیح

• افزایش عمر کاری حتی در فشارهای بالا.

• جلوگیری از توقف‌های ناگهانی در خطوط پرس یا مونتاژ.

• کاهش هزینه‌های تعمیرات سنگین.

• حفظ دقت و تکرارپذیری در عملیات صنعتی.

روندها و آینده جک‌های چهارمیل

جک‌های چهارمیل اگرچه طراحی قدیمی‌تری نسبت به جک‌های پروفیلی دارند، اما به دلیل استحکام بالا و قابلیت تولید در قطر و کورس‌های بزرگ، همچنان در صنایع سنگین جایگاه خود را حفظ کرده‌اند. با این حال، تغییرات صنعتی و نیازهای جدید باعث شده این جک‌ها نیز دستخوش تحول شوند.

طراحی سبک‌تر و مقاوم‌تر

• استفاده از آلیاژهای آلومینیومی و فولادی جدید برای کاهش وزن در عین حفظ استحکام.

• پوشش‌های ضدخوردگی و ضدسایش برای افزایش عمر کاری در محیط‌های خورنده و مرطوب.

نسخه‌های ویژه برای صنایع خاص

• استیل ضدزنگ (Stainless Steel SC): پرکاربرد در صنایع غذایی و دارویی برای مقاومت در برابر رطوبت و قابلیت شست‌وشوی مداوم.

• مدل‌های مقاوم به دما و مواد شیمیایی: با آب‌بندی Viton یا PTFE برای صنایع شیمیایی و نفتی.

• مدل‌های ضدانفجار (ATEX): مخصوص محیط‌های خطرناک مثل پتروشیمی و معادن.

ترکیب با فناوری‌های نوین

• تولید نسخه‌های سنسوردار که با نصب مگنت داخلی و سنسورهای مغناطیسی، موقعیت پیستون را به سیستم‌های PLC گزارش می‌دهند.

• ورود جک‌های چهارمیل به شبکه‌های IIoT (اینترنت اشیاء صنعتی) برای پایش لحظه‌ای عملکرد و نگهداری پیش‌بینانه.

جایگزینی نسبی با جک‌های پروفیلی

• در بسیاری از صنایع مدرن، جک‌های پروفیلی DNC به دلیل وزن کمتر و طراحی جمع‌وجورتر جایگزین جک‌های چهارمیل شده‌اند.

• با این حال در کاربردهای سنگین و کورس‌های بلند، جک‌های چهارمیل همچنان انتخاب اول هستند.
