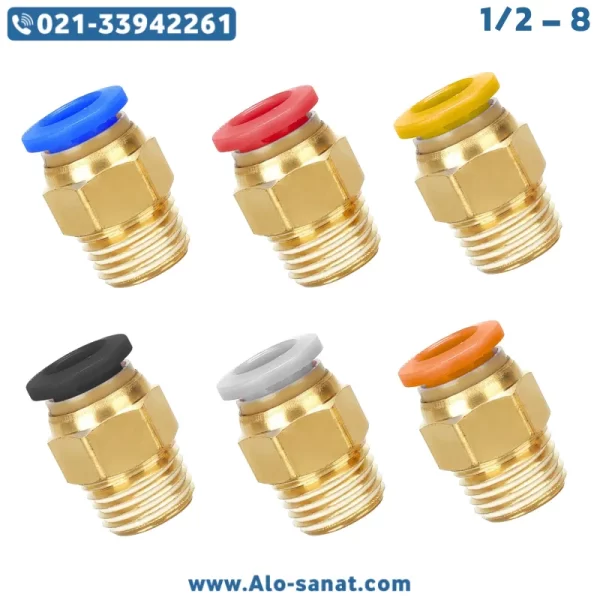

اتصال مستقیم 1/2 به 8 پنوماتیک یکی از پرکاربردترین اجزای سیستمهای هوای فشرده است که وظیفه آن اتصال مطمئن و بدون نشتی بین شیلنگها، لولهها و تجهیزات پنوماتیکی میباشد. این رابطها به دلیل طراحی دقیق، آببندی قوی و مقاومت بالا در برابر فشار، در انواع سیستمهای صنعتی، کمپرسورها، خطوط مونتاژ، اتوماسیون و ابزار دقیق به کار میروند.
در سیستمهای پنوماتیکی، عملکرد پایدار و ایمن وابسته به کیفیت اتصالات است. رابط مستقیم پنوماتیک یا همان Straight Fitting Pneumatic به عنوان یکی از متداولترین نوع فیتینگها، جریان هوا را بدون انحراف یا افت فشار بین دو بخش منتقل میکند. طراحی این نوع اتصال بهگونهای است که نصب آن بسیار سریع انجام میشود و نیازی به ابزار خاصی ندارد.
اتصال مستقیم 1/2 به 8 پنوماتیک معمولاً از جنس برنج یا پلیاتیلن صنعتی ساخته میشود. در نوع برنجی (Brass Fitting) مقاومت مکانیکی و حرارتی بسیار بالا بوده و برای محیطهای کاری سنگین مناسب است، در حالی که نوع پلاستیکی (Plastic Fitting) برای سیستمهای سبکتر و قابل حمل انتخاب میشود. اورینگ داخلی در قسمت رزوه وظیفه آببندی کامل را بر عهده دارد و از نشتی هوا جلوگیری میکند.
معرفی اتصال مستقیم پنوماتیک سایز 1/2 به 8
اتصال مستقیم پنوماتیک سایز 1/2 به 8 برای اتصال شیلنگهای با قطر 8 میلیمتر به اتصالات رزوهای 1/2 اینچ در سیستمهای هوای فشرده استفاده میشود. این مدل از فیتینگها در دو انتهای خود شامل یک بخش رزوهای (معمولاً رزوه بیرونی 1/2 اینچ BSP یا NPT) و یک بخش فشاری مخصوص شیلنگ است که بهراحتی قفل و آزاد میشود.
مکانیزم اتصال سریع (Push-in) در این رابط، باعث میشود تکنسینها بتوانند شیلنگ را بدون نیاز به ابزار در جای خود محکم کنند. در زمان جدا کردن نیز فقط با فشار دادن رینگ آبی رنگ یا مشکی روی بدنه، شیلنگ آزاد میشود. این طراحی باعث صرفهجویی در زمان و افزایش بهرهوری در تعمیرات و نصب میشود.
اتصال مستقیم 1/2 به 8 پنوماتیک در بسیاری از صنایع از جمله ماشینآلات صنعتی، دستگاههای بستهبندی، سیستمهای رباتیک، تجهیزات رنگپاشی و کمپرسورهای هوای صنعتی کاربرد دارد. رنگ بدنه بسته به برند و جنس ممکن است آبی، مشکی، نارنجی یا سفید باشد، اما در تمامی مدلها کیفیت آببندی و دقت ساخت در اولویت است.
مزایای استفاده از اتصال مستقیم 1/2 به 8 پنوماتیک
۱. نصب آسان و سریع: بدون نیاز به نوار تفلون یا ابزار خاص؛ کافیست شیلنگ را داخل سوکت فشار دهید.
۲. آببندی مطمئن: اورینگ لاستیکی داخلی از نشتی هوا جلوگیری میکند.
۳. مقاومت بالا در برابر فشار و دما: مناسب برای فشار کاری تا 10 بار و دمای محیطی بین 0 تا 60 درجه سانتیگراد.
۴. دوام زیاد و طول عمر بالا: ساختار مقاوم در برابر سایش و روغن.
۵. قابلیت استفاده مجدد: امکان باز و بسته کردن چندباره بدون کاهش عملکرد آببندی.
۶. سازگاری با انواع شیلنگها: قابل استفاده برای شیلنگهای پلییورتان (PU) و نایلون (PA).
جزئیات فنی اتصال مستقیم 1/2 به 8 پنوماتیک
نوع اتصال: مستقیم (Straight Fitting)
نوع رزوه: بیرونی 1/2 اینچ (BSP یا NPT بسته به مدل)
قطر شیلنگ قابل اتصال: 8 میلیمتر
جنس بدنه: برنجی یا پلیاتیلن صنعتی
جنس اورینگ: NBR مقاوم در برابر روغن و حرارت
حداکثر فشار کاری: 10 بار (1 مگاپاسکال)
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال قابل عبور: هوای فشرده، بدون ذرات و رطوبت
نوع قفل شیلنگ: فشاری (Push to Connect)
رنگ بدنه: آبی، مشکی، سفید یا نارنجی بسته به برند
عملکرد اتصال مستقیم پنوماتیک
اتصال مستقیم پنوماتیک 1/2 به 8 از دو بخش اصلی تشکیل شده است: بخش رزوهای برای اتصال به تجهیزات ثابت مانند شیر، رگلاتور یا مانومتر، و بخش فشاری برای اتصال به شیلنگ. در داخل سوکت فشاری، حلقهای از جنس فولاد ضدزنگ وجود دارد که با دندانههای ریز خود، جداره شیلنگ را نگه میدارد.
وقتی شیلنگ داخل این قسمت فشرده میشود، اورینگ داخلی بین سطح شیلنگ و دیواره بدنه چسبیده و مانع از خروج هوا میگردد. برای جدا کردن نیز با فشار دادن رینگ بیرونی، چنگک فلزی آزاد شده و شیلنگ بهآسانی جدا میشود.
این طراحی دقیق موجب میشود جریان هوای فشرده با حداقل افت فشار و بدون نشتی در سیستم گردش کند. بهویژه در سیستمهایی که سرعت پاسخ بالا و فشار ثابت اهمیت دارد، استفاده از اتصال مستقیم کیفیت عملکرد کلی را بهطور چشمگیری افزایش میدهد.
کاربردهای صنعتی رابط پنوماتیک مستقیم 1/2 به 8
۱. ماشینآلات اتوماسیون: برای انتقال سریع و دقیق هوای فشرده بین عملگرها و شیرها.
۲. کمپرسورهای صنعتی: جهت اتصال خطوط هوای خروجی به تجهیزات مصرفکننده.
۳. سیستمهای رنگپاشی و ابزار دقیق: برای جلوگیری از افت فشار در مسیر انتقال.
۴. دستگاههای بستهبندی و مونتاژ: اتصال سریع در خطوط تولید پیوسته.
۵. سیستمهای تهویه و کنترل فشار: برای ارتباط بین رگلاتورها و حسگرهای فشار.
ویژگیهای طراحی رابط پنوماتیک
ساختار جمعوجور: امکان استفاده در فضاهای محدود صنعتی.
بدنه مقاوم در برابر خوردگی: در مدلهای برنجی، مقاومت بالا در برابر رطوبت و روغن.
رنگبندی متنوع برای تشخیص سریع مسیرها: آبی، نارنجی، مشکی یا سفید.
سیستم اتصال سریع Push-in: بدون نیاز به ابزار در هنگام نصب یا جداکردن.
آببندی تقویتشده با اورینگ NBR: جلوگیری از نشتی حتی در فشار بالا.
نکات نصب و نگهداری اتصال پنوماتیک
۱. قبل از نصب، سطح رزوهها را از گرد و غبار و روغن تمیز کنید.
۲. از تطابق سایز شیلنگ با سایز اتصال اطمینان حاصل نمایید.
۳. در صورت استفاده از مدل رزوهای برنجی، یکبار نوار تفلون بپیچید تا آببندی رزوه بهبود یابد.
۴. از خمکردن بیش از حد شیلنگ در نزدیکی اتصال خودداری کنید تا فشار به اورینگ وارد نشود.
۵. در فواصل زمانی منظم، اتصالات را از نظر نشتی بررسی کنید.
تفاوت اتصال مستقیم برنجی و پلاستیکی
اتصالات برنجی (Brass Fittings) برای فشارهای بالا، دمای زیاد و محیطهای سخت طراحی شدهاند. این نوع دارای وزن بالاتر ولی دوام بسیار بیشتر است. در مقابل، اتصالات پلاستیکی (Plastic Fittings) سبکتر بوده و برای سیستمهای سبک و قابلحمل مانند تجهیزات آزمایشگاهی یا پنوماتیک خانگی مناسباند.
استانداردهای ساخت و کیفیت برندها
اکثر برندهای معتبر سازنده اتصالات پنوماتیکی مانند Shako، SMC، Festo و Aignep، استانداردهای بینالمللی ISO 4414 و CE را در طراحی رعایت میکنند. در نتیجه، دقت در ابعاد، رزوهها و جنس مواد اولیه در سطح بسیار بالایی قرار دارد تا ایمنی سیستم تضمین شود.
مزایای فنی و اقتصادی
کاهش زمان مونتاژ و تعمیر سیستمهای پنوماتیکی
افزایش بهرهوری خطوط تولید
کاهش مصرف انرژی بهدلیل جلوگیری از نشتی
هزینه نگهداری پایین بهواسطه عمر بالا
قابلیت استفاده مجدد در پروژههای مختلف
جمعبندی
اتصال مستقیم 1/2 به 8 پنوماتیک یکی از ضروریترین اجزای هر سیستم هوای فشرده است که دقت، سرعت و اطمینان را در عملکرد سیستم تضمین میکند. طراحی ساده اما دقیق آن باعث میشود نصب و جداسازی در کمترین زمان ممکن انجام شود. استفاده از متریال مقاوم و اورینگهای باکیفیت، این محصول را برای محیطهای صنعتی سخت مناسب کرده است.
چه در سیستمهای کمپرسور، چه در خطوط اتوماسیون کارخانه یا تجهیزات دقیق آزمایشگاهی، استفاده از یک رابط مستقیم پنوماتیک باکیفیت مثل مدل 1/2 به 8، موجب بهبود عملکرد و افزایش طول عمر کل مدار خواهد شد.
با انتخاب این نوع اتصال، نشتی هوا، افت فشار و مشکلات نگهداری سیستم به حداقل میرسد و بهرهوری کلی فرآیند افزایش مییابد.
پرسش و پاسخ (FAQ)
۱. آیا اتصال مستقیم پنوماتیک 1/2 به 8 قابل استفاده برای آب است؟
خیر، این مدل مخصوص هوای فشرده طراحی شده و استفاده برای مایعات باعث کاهش عمر آببندی میشود.
۲. تفاوت فیتینگ برنجی و پلاستیکی در چیست؟
نوع برنجی برای فشار و حرارت بالا مناسب است، در حالی که نوع پلاستیکی برای سیستمهای سبکتر کاربرد دارد.
۳. آیا لازم است نوار تفلون برای رزوه استفاده شود؟
در مدلهای دارای اورینگ نیاز نیست، ولی در رزوههای معمولی استفاده از نوار تفلون برای اطمینان بیشتر توصیه میشود.
۴. چه نوع شیلنگی برای این اتصال مناسب است؟
شیلنگهای پلییورتان (PU) یا نایلون (PA) با قطر خارجی 8 میلیمتر بهترین گزینه هستند.
۵. در صورت نشتی از محل اتصال چه باید کرد؟
ابتدا از سلامت اورینگ و تمیزی رزوه اطمینان حاصل کنید؛ در صورت فرسودگی اورینگ، آن را تعویض نمایید.
