آی تو پی کنترل ایر مدل 500X یکی از پرکاربردترین مبدلهای جریان به فشار در سیستمهای ابزار دقیق صنعتی است. این دستگاه ساخت برند معتبر آمریکایی ControlAir بوده و برای تبدیل سیگنال الکتریکی به فشار دقیق هوای خروجی طراحی شده است. عملکرد پایدار، دقت بالا، مصرف هوای پایین و قابلیت تنظیم بازه کاری، آن را به گزینهای ایدهآل برای سیستمهای کنترلی تبدیل کرده است. مبدلهای جریان به فشار یا همان I/P Converter نقش مهمی در ارتباط بین بخشهای الکتریکی و پنوماتیکی سیستمهای اتوماسیون ایفا میکنند و به عنوان واسطی مطمئن در صنایع نفت و گاز، نیروگاهها، خطوط تولید و سیستمهای HVAC به کار میروند.
آی تو پی چیست و چگونه کار میکند؟
آی تو پی (I/P) یا مبدل جریان به فشار و یا ترانسدیوسر، ابزاری در دسته تجهیزات ابزار دقیق است که سیگنال الکتریکی ورودی (معمولاً ۴-۲۰ میلیآمپر) را به فشار هوای متناسب با آن سیگنال تبدیل میکند. عملکرد آن بر پایه ایجاد نیروی مغناطیسی در پاسخ به جریان ورودی است که در نهایت باعث کنترل دقیق فشار در خروجی میشود.
در آی تو پی کنترل ایر مدل 500X، جریان الکتریکی از سیمپیچ عبور کرده و نیرویی مغناطیسی تولید میکند که در برابر نیروی فنر داخلی تعادل برقرار میکند. این تغییر نیرو موجب تغییر موقعیت یک دیافراگم یا نازل میشود و از این طریق مقدار فشار هوای خروجی تنظیم میگردد. در نتیجه، هر میزان تغییر در جریان ورودی، به صورت آنی و خطی به تغییر فشار خروجی منجر میشود.
این تبدیل دقیق باعث میشود فشار هوای کنترل شده در خروجی، محرکهای پنوماتیکی مانند Actuator یا Control Valve را به حرکت درآورد. دقت و پایداری این تبدیل برای جلوگیری از نوسانات فرآیند و کنترل بهینه فشار یا جریان حیاتی است.
معرفی آی تو پی کنترل ایر مدل 500X

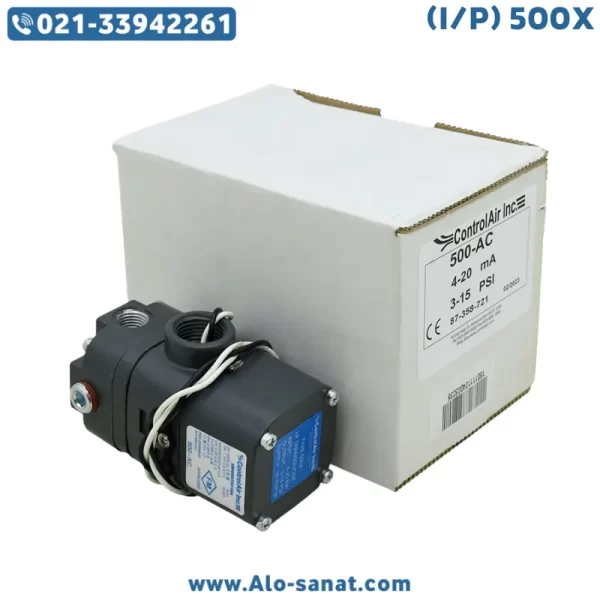

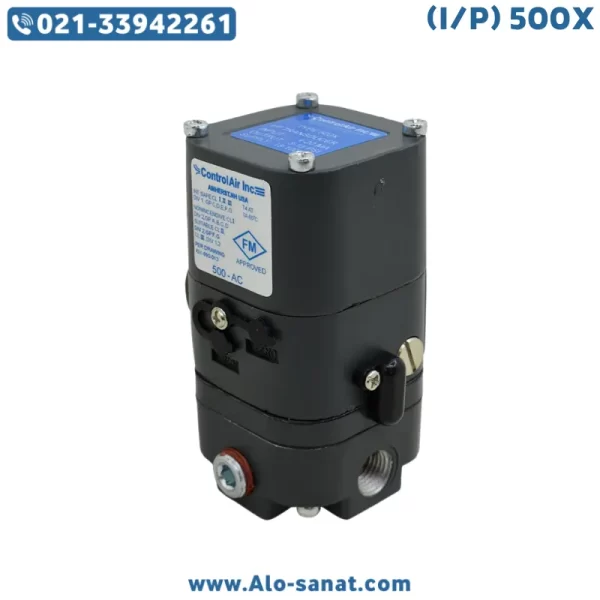

مدل 500X از برند آمریکایی ControlAir یکی از محبوبترین مبدلهای جریان به فشار در صنایع کنترلی است. این دستگاه با طراحی جمعوجور، ساختار مقاوم و قابلیت اطمینان بالا، در شرایط سخت صنعتی عملکردی بینقص دارد. آی تو پی 500X در نسخههای مختلفی از نظر بازه فشار خروجی و نوع سیگنال ورودی تولید میشود تا نیاز طیف وسیعی از سیستمهای کنترل فرآیند را پوشش دهد.
این مدل برای تبدیل جریان ۴-۲۰ میلیآمپر یا ولتاژ ۰-۱۰ ولت به فشارهای خروجی مختلف مانند ۳-۱۵ psi، ۶-۳۰ psi و ۳-۱۲۰ psi طراحی شده است. تنظیمات صفر و اسپن آن بهصورت دستی از روی بدنه انجام میشود و در هر موقعیت نصب (عمودی یا افقی) قابل استفاده است.
ترانسدیوسر کنترل ایر مدل 500X از آلیاژ مقاوم در برابر خوردگی ساخته شده و برخی نسخههای آن دارای استاندارد حفاظتی NEMA 4X یا IP65 هستند که اجازه نصب در محیطهای باز و مرطوب را نیز فراهم میکند. این دستگاه به دلیل خطی بودن بالا، هیسترزیس پایین و تکرارپذیری عالی، یکی از دقیقترین مبدلهای موجود در بازار جهانی محسوب میشود.
مزایای استفاده از آی تو پی کنترل ایر مدل 500X
۱. دقت و پایداری بالا:
طراحی الکتروپنوماتیک پیشرفته ControlAir تضمین میکند که فشار خروجی کاملاً متناسب با جریان ورودی تغییر کند. این ویژگی برای فرآیندهایی که کنترل دقیق فشار یا دبی در آنها حیاتی است، بسیار ارزشمند است.
۲. کالیبراسیون آسان:
تنظیمهای Zero و Span روی بدنه قرار دارند و تکنسین میتواند بهراحتی دستگاه را در محل نصب تنظیم کند بدون آنکه نیاز به ابزار خاصی داشته باشد.
۳. مصرف هوای پایین:
به دلیل طراحی دقیق و بهینه مسیر جریان هوا، مصرف هوای این مبدل نسبت به بسیاری از مدلهای مشابه بسیار کمتر است.
۴. پشتیبانی از حالت مستقیم و معکوس (Direct/Reverse):
این امکان وجود دارد که جهت عملکرد دستگاه را تغییر دهید تا با افزایش جریان، فشار کاهش یابد یا برعکس. این قابلیت در سیستمهای خاص فرآیندی کاربرد فراوانی دارد.
۵. تنوع در بازههای فشار خروجی:
آی تو پی مدل 500X در نسخههایی با خروجیهای مختلف از ۳ تا ۱۲۰ psi تولید میشود که امکان استفاده در سیستمهای سبک تا سنگین صنعتی را فراهم میکند.
۶. بدنه مقاوم در برابر شرایط محیطی:
پوششهای ضدزنگ و مقاوم در برابر رطوبت و گردوغبار، دوام بالای دستگاه را در محیطهای صنعتی تضمین میکند.
۷. پاسخ زمانی سریع:
این مدل با زمان پاسخ کمتر از ۰.۲ ثانیه، واکنش سریع و پایداری عالی در سیستمهای کنترلی دارد.
جزئیات فنی آی تو پی کنترل ایر مدل 500X
برند: کنترل ایر (ControlAir)
مدل: 500X I/P Transducer
نوع عملکرد: مبدل جریان به فشار (I/P Converter)
سیگنال ورودی: ۴-۲۰ mA یا ۰-۵ VDC / ۰-۱۰ VDC
خروجی فشار: بسته به مدل، از ۳-۹ psi تا ۳-۱۲۰ psi
حداکثر فشار تأمین (Supply Pressure): ۱۰۰ psi (۷ bar)
دقت خطی بودن: ±۰.۷۵٪ از بازه نامی
هیسترزیس: کمتر از ۱٪
تکرارپذیری: بهتر از ±۰.۵٪
زمان پاسخ: کمتر از ۰.۲ ثانیه
مصرف هوا: حدود ۰.۰۵ SCFM در فشار میانی
دبی عبوری هوا: ۴.۵ SCFM در فشار ۲۵ psi تا حدود ۱۲ SCFM در فشار ۱۰۰ psi
دمای کاری: از -۳۰ °C تا ۶۰ °C
اتصالات پنوماتیکی: ¼ اینچ NPT یا BSP
اتصال الکتریکی: ½ NPT یا کانکتور DIN 43650
درجه حفاظت محیطی: NEMA 1 و اختیاری NEMA 4X / IP65
وزن: حدود ۰.۹۴ کیلوگرم
قابلیت تنظیم: Zero و Span از طریق پیچ تنظیم روی بدنه
قابلیت عملکرد معکوس: بله، از طریق تغییر سیمبندی ورودی
جنس بدنه: آلومینیوم ریختهگری شده با پوشش ضد خوردگی
کاربردها: سیستمهای کنترل فشار، کنترل ولو، اکچویتورهای پنوماتیکی، صنایع نفت و گاز، نیروگاه، صنایع غذایی، خطوط تولید خودکار، سیستمهای HVAC
کاربردهای آی تو پی کنترل ایر مدل 500X
۱. کنترل ولوها (Control Valves):
در سیستمهای فرآیند صنعتی برای باز و بسته کردن دقیق ولوها با فشار کنترل شده.
۲. اکچویتورهای پنوماتیکی:
تبدیل سیگنال الکتریکی PLC یا کنترلر به فشار هوای کنترلشده برای حرکت اکچویتور.
۳. سیستمهای تهویه مطبوع (HVAC):
تنظیم دمپرها، کنترل جریان هوا و فشار در سیستمهای اتوماسیون ساختمان.
۴. صنایع نفت و گاز و پتروشیمی:
کنترل دقیق فشار و دبی در واحدهای پالایشگاهی و خطوط لوله با شرایط محیطی خاص.
۵. تجهیزات تست و کالیبراسیون:
استفاده در سیستمهایی که نیاز به فشار دقیق و تکرارپذیر دارند.
نحوه نصب و راهاندازی آی تو پی مدل 500X
برای نصب صحیح دستگاه، ابتدا باید مسیرهای ورودی هوا تمیز و خشک باشند. وجود ذرات یا رطوبت در مسیر هوا باعث افت دقت عملکرد میشود. توصیه میشود از فیلتر هوا با دقت حداقل ۴۰ میکرون استفاده شود.
دستگاه میتواند به صورت افقی یا عمودی نصب شود، ولی در صورت تغییر وضعیت نصب، ممکن است لازم باشد مجدداً مقدار صفر تنظیم شود. کابلکشی سیگنال ورودی باید مطابق استاندارد و با رعایت پلاریته انجام گیرد.
در هنگام راهاندازی:
۱. ابتدا منبع هوای فشرده را به ورودی Supply متصل کنید.
۲. فشار منبع را در محدوده مجاز (حدود ۲۰ تا ۱۰۰ psi) تنظیم نمایید.
۳. سیگنال ورودی ۴ mA را اعمال کرده و پیچ Zero را تنظیم کنید تا فشار خروجی حداقل مورد نظر حاصل شود.
۴. سیگنال ۲۰ mA را اعمال کرده و با پیچ Span فشار خروجی را در حداکثر بازه تنظیم کنید.
۵. در نهایت دوباره مقدار صفر را کنترل نمایید، زیرا دو تنظیم بر هم تأثیر دارند.
در صورت نیاز به عملکرد معکوس، کافی است سیمهای ورودی را جابجا کرده و مراحل فوق را مجدداً انجام دهید.
نگهداری و سرویس آی تو پی کنترل ایر
دستگاه آی تو پی مدل 500X به دلیل طراحی ساده و دقیق، نیاز به سرویس مکرر ندارد. با این حال رعایت چند نکته باعث افزایش طول عمر آن میشود:
از ورود روغن، رطوبت یا ذرات به داخل مسیر هوای فشرده جلوگیری کنید.
بهصورت دورهای پیچهای اتصال، خطوط هوا و مسیر خروجی را بررسی کنید.
در صورت گرفتگی اوریفیس، جریان هوا را قطع کرده، اوریفیس را باز کنید و با سیم نازک تمیز نمایید.
در محیطهای مرطوب از نسخه NEMA 4X یا IP65 استفاده کنید.
دمای محیط نباید از محدوده کاری دستگاه فراتر رود.
نکات کلیدی در انتخاب مدل مناسب آی تو پی کنترل ایر
نوع سیگنال ورودی: اگر سیستم کنترل شما خروجی جریان دارد، مدل ۴-۲۰ mA را انتخاب کنید. در غیر این صورت نسخه ولتاژی مناسبتر است.
بازه فشار خروجی: بسته به فشار مورد نیاز در سیستم، رنج مناسب را انتخاب نمایید (مثلاً ۳-۱۵ psi برای کنترل ولوهای عمومی).
محیط نصب: برای محیطهای باز یا دارای رطوبت، مدل با پوشش ضدآب NEMA 4X / IP65 پیشنهاد میشود.
نوع عملکرد (Direct/Reverse): بسته به نیاز فرآیند، میتوانید عملکرد دستگاه را مستقیم یا معکوس تنظیم کنید.
حساسیت به فشار منبع: مدل 500X با حساسیت بسیار پایین به تغییرات فشار تأمین، عملکردی پایدار ارائه میدهد.
جمعبندی
مبدل آی تو پی کنترل ایر مدل 500X یکی از دقیقترین و قابلاعتمادترین ابزارهای تبدیل سیگنال در صنایع کنترلی است. این دستگاه با دقت بالا، واکنش سریع و طراحی مقاوم، گزینهای مطمئن برای استفاده در سیستمهای پنوماتیک و فرآیندهای حساس به شمار میرود. پشتیبانی از چندین بازه فشار، قابلیت تنظیم صفر و اسپن، و تنوع ورودیها، آن را به ابزاری انعطافپذیر و اقتصادی برای مهندسان ابزار دقیق تبدیل کرده است.
پرسش و پاسخ (FAQ)
۱. آیا آی تو پی کنترل ایر مدل 500X قابلیت استفاده در محیطهای مرطوب را دارد؟
بله، نسخههای دارای پوشش NEMA 4X یا IP65 برای استفاده در محیطهای مرطوب یا فضای باز طراحی شدهاند و در برابر نفوذ گردوغبار و آب مقاوماند.
۲. اگر دستگاه فشار خروجی نادرستی نشان دهد چه باید کرد؟
در این حالت ابتدا سیگنال ورودی و منبع فشار را بررسی کنید، سپس پیچهای تنظیم Zero و Span را دوباره کالیبره کنید. همچنین مسیر هوا را از نظر وجود ذرات یا نشتی کنترل نمایید.
۳. تفاوت حالت Direct Acting و Reverse Acting در این مدل چیست؟
در حالت Direct Acting با افزایش جریان ورودی، فشار خروجی افزایش مییابد؛ اما در حالت Reverse Acting برعکس عمل میکند. انتخاب حالت مناسب بسته به نیاز فرآیند انجام میشود.
۴. چه زمانی باید اوریفیس دستگاه تمیز شود؟
اگر فشار خروجی ناپایدار یا کند شود، احتمال گرفتگی اوریفیس وجود دارد. در این صورت دستگاه را از مدار خارج کرده، هوای ورودی را ببندید و اوریفیس را با دقت تمیز کنید.
۵. آیا آی تو پی مدل 500X برای سیستمهای دقیق آزمایشگاهی مناسب است؟
بله، با توجه به دقت خطی بالا (±۰.۷۵٪) و هیسترزیس کمتر از ۱٪، این مدل برای کاربردهای دقیق آزمایشگاهی و سیستمهای تست فشار نیز انتخابی ایدهآل است.
