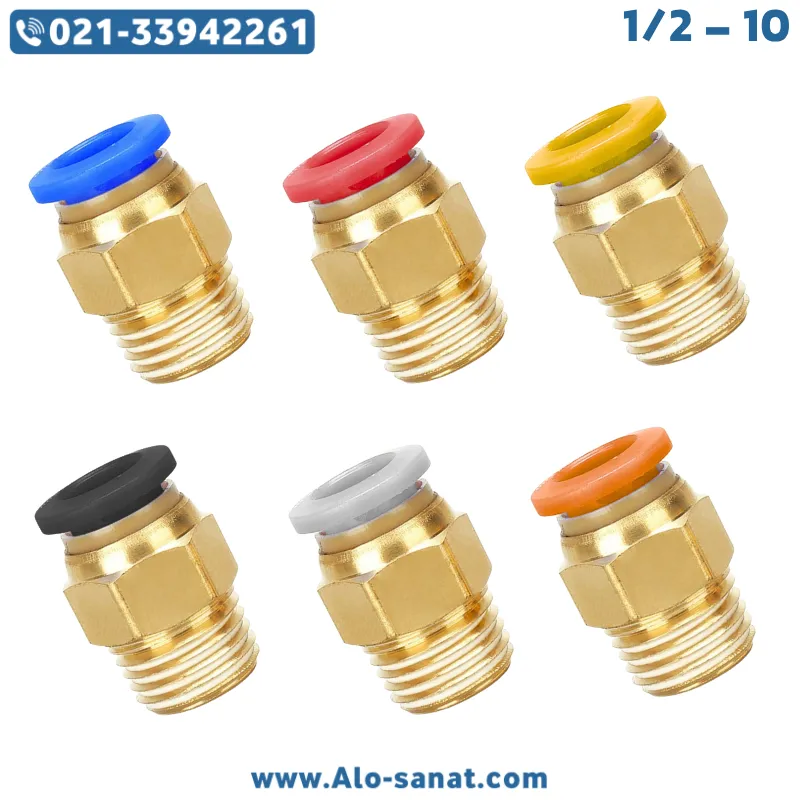

اتصال مستقیم 1/2 به 10 پنوماتیک یکی از پرمصرفترین اجزای شبکههای هوای فشرده در صنایع مختلف است. این قطعه که با نام رابط پنوماتیک مستقیم یا Straight Pneumatic Fitting شناخته میشود، نقش مهمی در اتصال ایمن، سریع و بدون نشتی بین شیلنگها، رگلاتورها، فیلترها و شیرهای کنترل ایفا میکند. طراحی دقیق، متریال مقاوم و آببندی قابلاعتماد، از ویژگیهای اصلی این اتصال محسوب میشود.
در سیستمهای پنوماتیکی صنعتی، انتقال هوای فشرده باید با حداقل افت فشار و حداکثر دقت انجام گیرد. اتصال مستقیم 1/2 به 10 با ساختار فشاری (Push-in Type) و رزوه مقاوم، این نیاز را بهطور کامل برآورده میسازد. از طرف دیگر، کاربرد گسترده آن در صنایع خودروسازی، تجهیزات تولید، کمپرسورها و ابزارهای بادی نشان از اهمیت بالای این قطعه دارد.
این مدل در برندهای مختلف از جمله شاکو (Shako)، SMC، Aignep و Festo تولید میشود. اغلب مدلها دارای بدنهای از جنس برنج (Brass) یا پلاستیک مهندسی پلیاتیلن (PBT) هستند و برای شیلنگهایی با قطر خارجی 10 میلیمتر طراحی شدهاند.
معرفی اتصال مستقیم 1/2 به 10 پنوماتیک
اتصال مستقیم پنوماتیک 1/2 به 10 برای اتصال شیلنگهای هوای فشرده به اجزای رزوهدار 1/2 اینچ به کار میرود. این رابط دارای یک سر رزوهای (معمولاً رزوه بیرونی 1/2 اینچ BSP یا NPT) و یک سر فشاری است که به شیلنگ متصل میشود. طراحی ساده و هوشمندانه آن، نصب و جداکردن شیلنگ را در چند ثانیه ممکن میکند.
سیستم قفل سریع یا همان Push-in در این نوع اتصال باعث میشود با فشار دادن شیلنگ به داخل سوکت، چنگکهای فلزی داخلی آن را محکم نگه دارند و اورینگ داخلی نیز مانع نشتی هوا گردد. برای باز کردن شیلنگ کافی است رینگ آبی یا مشکی روی بدنه را فشار دهید تا چنگک آزاد شود.
این اتصال در صنایع مختلف، از خطوط مونتاژ خودکار گرفته تا سیستمهای توزیع هوای مرکزی، بهدلیل استحکام و سرعت نصب بالا بهعنوان گزینهای استاندارد شناخته میشود. رنگ بدنه معمولاً آبی، مشکی، سفید یا نارنجی است تا شناسایی سریع مسیرها در سیستم آسانتر شود.
مزایا استفاده از اتصال مستقیم پنوماتیک 1/2 به 10
۱. نصب سریع بدون ابزار: فقط کافیست شیلنگ را وارد کنید، اتصال درجا قفل میشود.
۲. آببندی قابلاعتماد: به لطف اورینگ NBR باکیفیت، نشتی به صفر میرسد.
۳. طراحی سبک و مقاوم: بدنه برنجی با روکش نیکل یا پلاستیک تقویتشده، مناسب محیطهای صنعتی.
۴. مقاومت بالا در برابر روغن و رطوبت: مناسب برای سیستمهای کمپرسوری و ابزارهای بادی.
۵. قابل استفاده در فضاهای محدود: بهدلیل ابعاد جمعوجور و وزن پایین.
۶. عمر کاری طولانی: تحمل بیش از ۱۰۰ هزار سیکل باز و بسته شدن بدون افت عملکرد.
جزئیات فنی اتصال مستقیم 1/2 به 10
نوع اتصال: مستقیم (Straight Fitting)
نوع رزوه: بیرونی 1/2 اینچ (BSP/NPT)
قطر شیلنگ قابل اتصال: 10 میلیمتر
جنس بدنه: برنج با روکش نیکل / پلیاتیلن صنعتی PBT
جنس آببندی: NBR مقاوم در برابر حرارت و روغن
فشار کاری: 0 تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده تمیز و خشک
نوع قفل شیلنگ: Push to Connect
وزن: حدود 25 گرم
رنگ بدنه: آبی، مشکی، سفید یا نارنجی
کاربرد: سیستمهای اتوماسیون، کمپرسورها، تجهیزات صنعتی، خطوط مونتاژ
عملکرد اتصال پنوماتیک
در هنگام اتصال شیلنگ، اورینگ داخلی فشار هوا را بهطور کامل مهار میکند و چنگک فولادی باعث نگهداری محکم لوله میشود. طراحی داخلی این اتصال بهگونهای است که مسیر جریان هوا کاملاً مستقیم بوده و هیچ مانعی برای عبور هوا وجود ندارد؛ این موضوع باعث افت فشار بسیار کم و افزایش راندمان در کل سیستم میشود.
مدلهای برنجی اتصال مستقیم 1/2 به 10 معمولاً با رزوه تفلنی عرضه میشوند تا نیازی به نوار تفلون اضافی نباشد. در مدلهای پلاستیکی، اورینگ داخلی وظیفه آببندی کامل را دارد. در هر دو حالت، مقاومت در برابر فشار بالا و نوسانات دمایی از ویژگیهای اصلی محصول است.
کاربردهای صنعتی رابط مستقیم پنوماتیک
۱. ماشینآلات بستهبندی و مونتاژ: اتصال سریع هوای فشرده برای محرکهای سیلندری.
۲. سیستمهای رباتیک و اتوماسیون: تأمین هوای دقیق برای کنترلگرها و عملگرهای پنوماتیکی.
۳. کمپرسورهای صنعتی و خطوط توزیع هوا: انتقال مطمئن هوا از خروجی کمپرسور به مصرفکنندهها.
۴. سیستمهای رنگپاشی و ابزار بادی: جلوگیری از نشتی و افت فشار در مسیر.
۵. کارگاهها و خطوط تولید: جایگزینی سریع اتصالات فرسوده بدون نیاز به ابزار تخصصی.
تفاوت اتصال مستقیم برنجی و پلاستیکی
اتصال برنجی (Brass Fitting) با مقاومت مکانیکی بالا، برای فشارهای کاری زیاد و محیطهای صنعتی سنگین مناسب است. در مقابل، مدل پلاستیکی (Plastic Fitting) سبکتر و برای مصارف عمومی و سیستمهای کمفشار انتخاب میشود. هر دو نوع دارای آببندی داخلی NBR بوده و عملکردی بدون نشتی ارائه میدهند.
برخی مدلهای برنجی دارای پوشش Nickel Plated هستند تا در برابر خوردگی و رطوبت مقاومتر شوند. درحالیکه فیتینگهای پلاستیکی عموماً از مواد مقاوم در برابر UV ساخته میشوند تا در محیطهای باز نیز عملکرد مطلوب داشته باشند.
نکات نصب و نگهداری
قبل از نصب، از تمیز بودن مسیر هوا و شیلنگ اطمینان حاصل کنید.
از خم کردن بیش از حد شیلنگ در نزدیکی اتصال خودداری کنید تا اورینگ آسیب نبیند.
در صورت استفاده در محیط مرطوب، از مدلهای نیکلپوش یا با آببندی دوبل استفاده کنید.
هنگام جداکردن، ابتدا فشار سیستم را تخلیه کنید تا از پرتاب شیلنگ جلوگیری شود.
هر چند ماه یکبار، اتصالات را از نظر نشتی و سلامت اورینگ بررسی نمایید.
ویژگیهای طراحی فنی
ساختار Push-in با رینگ فشاری قابلتشخیص (آبی یا مشکی)
رزوه دقیق و سازگار با استانداردهای BSP و NPT
تحمل فشار تا 10 بار بدون افت عملکرد
قابلیت نصب در زوایای مختلف بدون نشتی
سازگاری با شیلنگهای پلییورتان (PU) و پلیآمید (PA)
جمعبندی
اتصال مستقیم 1/2 به 10 پنوماتیک یکی از مهمترین اجزای سیستمهای هوای فشرده است که با طراحی دقیق، دوام بالا و آببندی مطمئن، عملکرد سیستمهای پنوماتیکی را بهینه میکند. این فیتینگ، چه از نوع برنجی باشد و چه پلاستیکی، نقش کلیدی در اطمینان از انتقال بدون نشتی هوا دارد.
استفاده از اتصال پنوماتیک باکیفیت مانند مدل 1/2 به 10 باعث کاهش مصرف انرژی، افزایش عمر تجهیزات و کاهش زمان تعمیر و نگهداری خواهد شد. برای تکنسینها و مهندسان صنعتی، این قطعه کوچک اما حیاتی، تضمینکننده پایداری عملکرد کل سیستم است.
پرسش و پاسخ (FAQ)
۱. آیا اتصال مستقیم 1/2 به 10 پنوماتیک برای مایعات هم قابل استفاده است؟
خیر، این اتصال فقط برای انتقال هوای فشرده طراحی شده و استفاده برای مایعات موجب خرابی اورینگ میشود.
۲. تفاوت بین مدلهای برنجی و پلاستیکی چیست؟
مدل برنجی برای فشار بالا و محیطهای صنعتی سنگین مناسب است، در حالی که مدل پلاستیکی برای کاربردهای سبکتر و فضاهای کوچکتر بهکار میرود.
۳. آیا لازم است هنگام نصب از نوار تفلون استفاده شود؟
در مدلهای دارای اورینگ داخلی معمولاً نیاز نیست، اما در رزوههای ساده برنجی استفاده از نوار تفلون توصیه میشود.
۴. چه نوع شیلنگی برای این اتصال مناسب است؟
شیلنگهای پلییورتان (PU) یا نایلون (PA) با قطر خارجی 10 میلیمتر بهترین عملکرد را دارند.
۵. چگونه میتوان از سلامت اتصال اطمینان حاصل کرد؟
با تست فشار سیستم در حالت بسته و بررسی نشتی از محل اتصال میتوان سلامت کامل آن را ارزیابی کرد.
