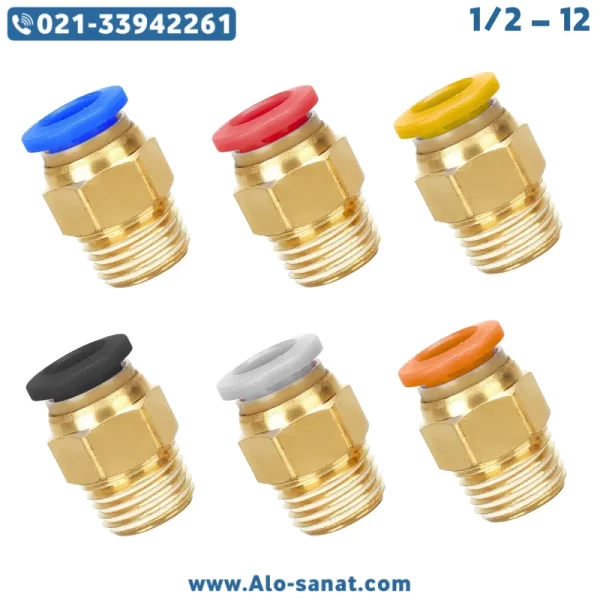

اتصال مستقیم 1/2 به 12 پنوماتیک یکی از اجزای کلیدی در سیستمهای هوای فشرده است که نقش آن انتقال ایمن و بدون نشتی جریان هوا بین اجزای مختلف سیستم میباشد. این قطعه با نامهای دیگری مانند رابط پنوماتیک مستقیم، رابط سریع هوا یا Straight Pneumatic Fitting نیز شناخته میشود و به دلیل طراحی ساده اما مهندسیشده خود، یکی از پرمصرفترین اتصالات در صنایع خودکارسازی، ابزار بادی و کمپرسورهای صنعتی محسوب میشود.
در سیستمهای پنوماتیکی، هرگونه نشتی یا افت فشار میتواند عملکرد دستگاه را مختل کند. بنابراین، انتخاب فیتینگی با کیفیت بالا از اهمیت ویژهای برخوردار است. اتصال مستقیم 1/2 به 12 پنوماتیک به گونهای طراحی شده است که جریان هوا را با حداقل افت فشار عبور دهد و آببندی کاملی در شرایط مختلف کاری ارائه دهد. ساختار فشاری (Push-in Type) این مدل امکان نصب سریع و جداکردن آسان شیلنگ را بدون نیاز به ابزار فراهم میکند، که این ویژگی در محیطهای تولیدی و خطوط مونتاژ اهمیت زیادی دارد.
این اتصال معمولاً از برنج (Brass) یا پلاستیک مهندسی PBT ساخته میشود و دارای اورینگ لاستیکی NBR برای جلوگیری از نشتی هواست. برندهای معتبر جهانی مانند Shako، SMC، Festo و Aignep از تولیدکنندگان شناختهشده این نوع فیتینگ هستند. رنگ بدنه اغلب آبی، مشکی یا نارنجی است تا تشخیص مسیر خطوط هوا در سیستم آسانتر گردد.
معرفی اتصال مستقیم پنوماتیک سایز 1/2 به 12
اتصال مستقیم پنوماتیک سایز 1/2 به 12 برای اتصال شیلنگهای با قطر خارجی 12 میلیمتر به تجهیزات رزوهدار 1/2 اینچ طراحی شده است. این رابط دارای یک سر رزوهای استاندارد (معمولاً BSPT یا NPT) برای نصب به شیر، رگلاتور یا فیلتر و یک سر فشاری برای اتصال سریع به شیلنگ است.
در این مدل، مکانیزم داخلی شامل چند بخش کلیدی است:
چنگک فلزی (Grip Ring): شیلنگ را محکم در جای خود نگه میدارد.
اورینگ NBR: آببندی کامل در برابر نشتی را تضمین میکند.
رینگ آزادکننده (Release Ring): برای آزادسازی شیلنگ با فشار دست استفاده میشود.
این طراحی باعث میشود فرآیند نصب و جدا کردن شیلنگها در چند ثانیه انجام گیرد، بدون نیاز به نوار تفلون یا ابزار خاص. به همین دلیل، این نوع فیتینگ به عنوان یکی از محبوبترین مدلهای Quick Coupling در خطوط پنوماتیکی شناخته میشود.
مزایا استفاده از اتصال مستقیم 1/2 به 12 پنوماتیک
۱. اتصال سریع و ایمن: با فشار دادن شیلنگ، اتصال در لحظه قفل میشود.
۲. جلوگیری از نشتی هوا: وجود اورینگ مقاوم در برابر فشار و روغن، هوابندی کامل را تضمین میکند.
۳. مقاومت بالا در برابر سایش و خوردگی: بدنه برنجی یا PBT با استحکام بالا.
۴. طول عمر زیاد: قابلیت تحمل بیش از ۱۰۰ هزار سیکل کاری بدون افت عملکرد.
۵. نصب آسان در فضاهای محدود: ابعاد کوچک و طراحی جمعوجور.
۶. سازگاری با انواع شیلنگها: مناسب برای پلییورتان (PU) و پلیآمید (PA).
جزئیات فنی اتصال مستقیم 1/2 به 12 پنوماتیک
برند: شاکو (Shako) یا معادل اروپایی (SMC / Aignep)
مدل: Straight Fitting 1/2-12
نوع اتصال: مستقیم (Straight Push-in Type)
نوع رزوه: بیرونی 1/2 اینچ BSP یا NPT
قطر شیلنگ قابل اتصال: 12 میلیمتر
جنس بدنه: برنج با روکش نیکل یا پلیاتیلن مهندسی PBT
جنس آببندی: NBR مقاوم در برابر حرارت، روغن و رطوبت
فشار کاری: 0 تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز
نوع قفل شیلنگ: Push-in سریع
رنگ بدنه: آبی، مشکی یا نارنجی
وزن تقریبی: 30 گرم
کاربردها: خطوط پنوماتیکی، اتوماسیون صنعتی، کمپرسورها، سیستمهای مونتاژ، ابزار دقیق
عملکرد فنی اتصال پنوماتیک
اتصال مستقیم پنوماتیک 1/2 به 12 بهگونهای طراحی شده است که جریان هوا را بدون محدودیت و افت فشار عبور دهد. مسیر داخلی صیقلی و بدون تنگی، باعث جریان روان هوا میشود. هنگامیکه شیلنگ وارد بخش فشاری میشود، چنگک فلزی آن را قفل میکند و اورینگ آببندی میسازد. برای جداکردن، فقط کافی است رینگ بیرونی را فشار دهید تا چنگک آزاد شود.
در مدلهای برنجی، سطح رزوهها اغلب با روکش نیکل پوشانده میشود تا در برابر رطوبت و روغن مقاوم باشد. در مدلهای پلاستیکی نیز از مواد مقاوم در برابر حرارت و UV استفاده میشود تا در محیطهای باز عملکرد محصول حفظ گردد.
کاربردهای صنعتی رابط مستقیم پنوماتیک
۱. ماشینآلات بستهبندی و مونتاژ: اتصال سریع خطوط هوای سیلندرها و شیرها.
۲. سیستمهای اتوماسیون کارخانهای: برای تغذیه عملگرهای پنوماتیکی با هوای فشرده.
۳. تجهیزات کمپرسوری: اتصال خروجی کمپرسور به شبکه هوای فشرده.
۴. ابزار بادی و رنگپاشی: انتقال هوا با فشار پایدار برای ابزارهای دقیق.
۵. سیستمهای کنترل و رگلاتور فشار: برای هدایت دقیق جریان هوا در مسیرهای مختلف.
تفاوت اتصال مستقیم برنجی و پلاستیکی
اتصالهای برنجی (Brass Fittings) برای فشار بالا، دمای زیاد و شرایط کاری سخت مناسباند. مقاومت مکانیکی بالا و طول عمر طولانی از ویژگیهای اصلی آنهاست. در مقابل، اتصالهای پلاستیکی (Plastic Fittings) سبکتر بوده و برای مصارف عمومی و فشار متوسط طراحی شدهاند.
در مدلهای برنجی، معمولاً از آببندی تفلنی و رزوههای مخروطی استفاده میشود که نیاز به نوار تفلون را کاهش میدهد. در مدلهای پلاستیکی، آببندی به کمک اورینگ انجام میشود که تعویض آن ساده و سریع است.
نکات نصب و نگهداری
قبل از نصب، مسیر هوای فشرده و رزوهها باید کاملاً تمیز و خشک باشند.
از انطباق دقیق سایز شیلنگ و قطر اتصال اطمینان حاصل شود.
از خمکردن شدید شیلنگ در نزدیکی اتصال خودداری کنید.
برای محیطهای مرطوب یا روغنی از مدلهای نیکلپوش استفاده کنید.
بهصورت دورهای سلامت اورینگ را بررسی و در صورت فرسودگی تعویض نمایید.
ویژگیهای طراحی و عملکرد
ساختار Push-in با رینگ آزادکننده مقاوم.
رزوه استاندارد دقیق برای نصب سریع.
سازگار با سیستمهای فشار تا 10 بار.
عبور جریان با حداقل افت فشار.
امکان استفاده مجدد بدون آسیب به اورینگ یا رزوه.
اهمیت انتخاب فیتینگ مناسب
انتخاب فیتینگ مناسب در سیستم پنوماتیکی، مستقیماً بر عملکرد کل سیستم تأثیر دارد. اگر اتصال از کیفیت پایین برخوردار باشد، نشتی هوا، افت فشار و کاهش راندمان اجتنابناپذیر است. استفاده از اتصال مستقیم 1/2 به 12 پنوماتیک با کیفیت بالا، علاوه بر کاهش مصرف انرژی، موجب افزایش عمر کمپرسور و کاهش هزینههای نگهداری میشود.
برای خطوط تولید که نیاز به تعویض سریع اجزا دارند، نوع Push-in بهترین گزینه است؛ زیرا فرآیند باز و بسته کردن در چند ثانیه انجام میشود و نیازی به ابزار ندارد.
جمعبندی
اتصال مستقیم 1/2 به 12 پنوماتیک یکی از اجزای حیاتی در شبکههای هوای فشرده صنعتی است. طراحی دقیق، آببندی مطمئن، مقاومت در برابر فشار و نصب سریع از مهمترین مزایای این مدل محسوب میشود. استفاده از مواد اولیه باکیفیت مانند برنج نیکلپوش یا پلیمر مهندسی، این قطعه را برای شرایط کاری سنگین مناسب کرده است.
چه در سیستمهای اتوماسیون، چه در تجهیزات کمپرسور یا ابزار بادی، این فیتینگ عملکردی دقیق، پایدار و ایمن ارائه میدهد. در نتیجه، برای هر مهندس یا تکنسین صنعتی که به دنبال اتصال قابلاعتماد و بادوام است، مدل 1/2 به 12 گزینهای ایدهآل محسوب میشود.
پرسش و پاسخ (FAQ)
۱. آیا اتصال مستقیم 1/2 به 12 پنوماتیک قابل استفاده برای مایعات است؟
خیر، این نوع اتصال فقط برای هوای فشرده طراحی شده است و استفاده برای مایعات باعث خرابی اورینگ و نشتی میشود.
۲. تفاوت فیتینگهای برنجی و پلاستیکی در چیست؟
مدلهای برنجی تحمل فشار و حرارت بیشتری دارند، در حالی که مدلهای پلاستیکی برای سیستمهای سبکتر و محیطهای خشک مناسبترند.
۳. آیا نیاز به نوار تفلون در نصب وجود دارد؟
در مدلهای اورینگی نیاز نیست، اما در رزوههای ساده برنجی استفاده از نوار تفلون برای اطمینان بیشتر توصیه میشود.
۴. چه نوع شیلنگی برای این اتصال پیشنهاد میشود؟
شیلنگهای پلییورتان (PU) یا پلیآمید (PA) با قطر خارجی 12 میلیمتر بهترین گزینه هستند.
۵. در صورت نشتی هوا از محل اتصال چه باید کرد؟
ابتدا از سلامت اورینگ اطمینان حاصل کنید. اگر دچار ترک یا فرسودگی شده، آن را تعویض کنید و رزوهها را مجدداً بررسی نمایید.
