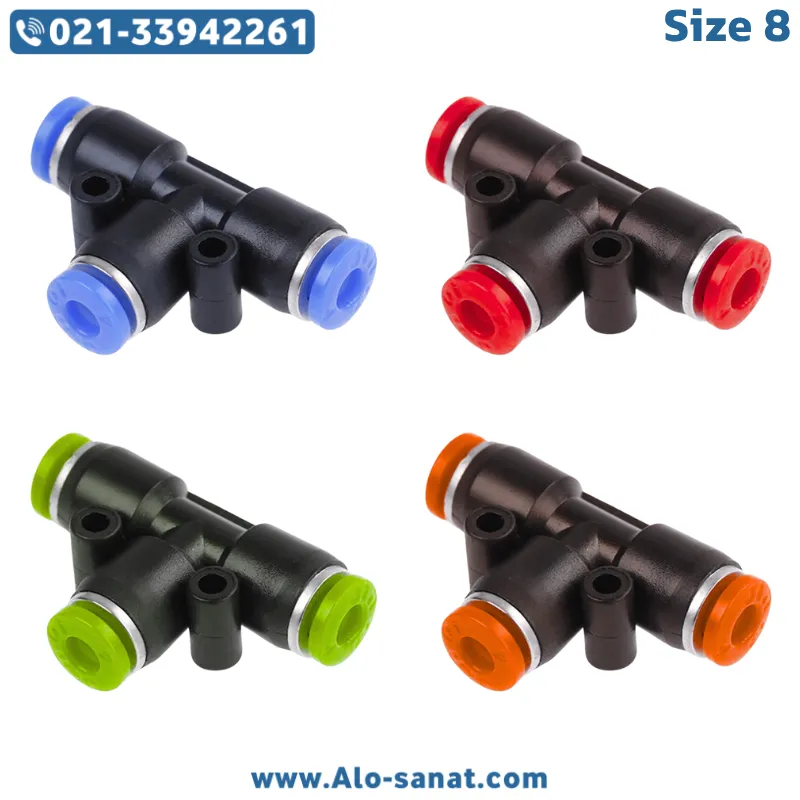

سهراهی T8 پنوماتیک شلنگخور یکی از اجزای حیاتی در شبکههای انتقال هوای فشرده است که وظیفه اصلی آن تقسیم یا ترکیب جریان هوا بین سه مسیر مختلف میباشد. این اتصال با طراحی دقیق و عملکرد سریع خود، نقش مهمی در حفظ کارایی و ایمنی سیستمهای پنوماتیکی ایفا میکند.
این نوع رابط پنوماتیک T شکل در سیستمهایی مانند خطوط تولید خودکار، ماشینآلات بستهبندی، تجهیزات رباتیک و ابزارهای بادی کاربرد فراوانی دارد. با استفاده از فیتینگ پنوماتیک شلنگخور T8، میتوان هوای فشرده را از یک منبع به دو مسیر مجزا هدایت کرد، بدون اینکه فشار سیستم افت کند یا نشتی ایجاد شود.
سهراهی T8 پنوماتیک با طراحی فشاری سریع (Push-in Fitting) تولید میشود و نصب آن بدون ابزار و تنها با فشار دادن شیلنگ انجام میگیرد. بدنه مقاوم، چنگکهای استیل ضدزنگ و آببندی کامل با اورینگ NBR باعث شده این اتصال یکی از گزینههای اصلی برای تکنسینها و طراحان سیستمهای اتوماسیون باشد.
معرفی سهراهی پنوماتیک شلنگخور T8
سهراهی T8 پنوماتیک یکی از متداولترین فیتینگهای T شکل در صنایع بادی است که جهت اتصال سه شیلنگ ۸ میلیمتری به کار میرود. با طراحی متقارن و سبک خود، این اتصال برای تقسیم جریان هوای فشرده در سیستمهایی که نیاز به چند انشعاب دارند ایدهآل است.
در این نوع اتصال، سه دهانه Push-in وجود دارد که هرکدام بهصورت فشاری عمل کرده و شیلنگ را با چنگکهای مقاوم در جای خود قفل میکنند. اورینگ داخلی از جنس لاستیک مقاوم NBR وظیفهی آببندی کامل را بر عهده دارد تا هیچ نشتی در سیستم ایجاد نشود.
سهراهی T8 معمولاً از پلاستیک صنعتی PBT یا برنج نیکلپوش (Nickel Plated Brass) ساخته میشود. مدل پلاستیکی سبکتر بوده و در سیستمهای کوچکتر یا تابلوهای کنترل استفاده میشود، در حالیکه مدل برنجی برای محیطهای صنعتی سنگین و فشارهای بالاتر مناسبتر است.
مزایا استفاده از سهراهی T8 پنوماتیک شلنگخور
۱. نصب سریع و بدون ابزار: مکانیزم فشاری Push-in باعث نصب آسان و ایمن شیلنگها میشود.
۲. هوابندی کامل و دقیق: وجود اورینگ باکیفیت، مانع از هرگونه نشتی در مسیر هوا است.
۳. مقاومت بالا در برابر فشار: عملکرد مطمئن در فشارهای کاری تا ۱۰ بار.
۴. طول عمر بالا: مقاومت در برابر سایش، روغن، رطوبت و خوردگی.
۵. طراحی فشرده و سبک: مناسب برای محیطهای با فضای محدود و سیستمهای چندخطی.
۶. قابلیت استفاده مجدد: امکان جدا کردن و نصب مجدد بدون آسیب به قطعه.
جزئیات فنی سهراهی T8 پنوماتیک شلنگخور
برند: شاکو (Shako) / Aignep / Festo / SMC
مدل: T8 Pneumatic T-Fitting
نوع اتصال: سهراهی فشاری (Push-in)
قطر شیلنگ قابل اتصال: 8 میلیمتر
جنس بدنه: پلاستیک صنعتی PBT یا برنج نیکلپوش
جنس اورینگ: لاستیک NBR مقاوم در برابر روغن و حرارت
فشار کاری: 0 تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز
نوع قفل شیلنگ: چنگک استیل ضدزنگ
رنگ بدنه: آبی، مشکی، سفید یا نارنجی
وزن تقریبی: 30 گرم
کاربردها: اتوماسیون صنعتی، سیستمهای کنترل پنوماتیکی، خطوط ابزار بادی و ماشینآلات بستهبندی.
عملکرد فنی سهراهی T8
سهراهی T8 پنوماتیک بهگونهای طراحی شده که جریان هوای فشرده را از یک مسیر ورودی به دو مسیر خروجی یا برعکس هدایت کند. در طراحی داخلی این فیتینگ از کانالهای صیقلی و بدون تلاطم استفاده شده تا جریان هوا با حداقل افت فشار منتقل شود.
وقتی شیلنگ وارد دهانه Push-in میشود، چنگکهای فلزی استیل آن را قفل میکنند و اورینگ لاستیکی، سطح خارجی شیلنگ را محکم در بر میگیرد تا هیچگونه نشتی ایجاد نشود. برای جدا کردن شیلنگ نیز تنها کافی است رینگ آزادکننده را به سمت داخل فشار دهید تا شیلنگ بهراحتی جدا شود.
این طراحی باعث میشود نصب و تعمیرات سیستم پنوماتیکی بسیار سریعتر، تمیزتر و ایمنتر انجام گیرد.
تفاوت مدل پلاستیکی و برنجی سهراهی T8
مدلهای پلاستیکی (PBT) به دلیل وزن پایین و قیمت مناسب، بیشتر در تابلوهای کنترلی و سیستمهای سبک استفاده میشوند. در حالیکه مدلهای برنجی با روکش نیکل، برای فشارهای بالا، دماهای متغیر و محیطهای خورنده انتخاب میشوند.
مدل برنجی سهراهی T8 معمولاً برای کارخانههای تولیدی، خطوط رنگپاشی و تجهیزات بادی با مصرف هوای زیاد کاربرد دارد.
کاربردهای سهراهی T8 پنوماتیک شلنگخور
۱. سیستمهای هوای فشرده صنعتی: تقسیم جریان بین چند مسیر در خطوط تغذیه هوای کمپرسور.
۲. اتوماسیون صنعتی و رباتیک: انتقال هوای کنترلکننده بین سلونوئید ولوها و عملگرهای بادی.
۳. ماشینآلات بستهبندی: تغذیه همزمان چند عملگر پنوماتیکی.
۴. ابزارهای بادی و کارگاههای صنعتی: اتصال چند ابزار به یک خط اصلی هوا.
۵. سیستمهای تهویه، خشککن و کنترل فشار.
ویژگیهای طراحی فیتینگ سهراهی T8
بدنه مقاوم در برابر شوک مکانیکی و حرارت.
طراحی Push-in با قفل شیلنگ دقیق.
مسیر عبور هوا کاملاً صاف و بهینه برای جلوگیری از افت فشار.
رنگبندی متنوع جهت شناسایی سریع مسیرها.
سازگاری کامل با شیلنگهای پلییورتان (PU) و پلیآمید (PA).
نکات نصب و نگهداری
۱. از تمیز بودن شیلنگ و دهانه ورودی اطمینان حاصل کنید.
۲. برای نصب، شیلنگ را تا انتهای مسیر فشرده وارد کنید تا قفل شود.
۳. از اعمال نیرو یا کشش ناگهانی به شیلنگ خودداری کنید.
۴. در محیطهای مرطوب یا روغنی از مدل نیکلپوش استفاده کنید.
۵. در بازههای زمانی مشخص، اورینگها را بازدید و در صورت فرسودگی تعویض نمایید.
مزایای اقتصادی سهراهی T8 پنوماتیک
استفاده از سهراهی T8 پنوماتیک علاوه بر افزایش سرعت نصب، موجب کاهش هزینههای تعمیر و نگهداری میشود. جلوگیری از نشتی هوا، کاهش مصرف انرژی و افزایش بهرهوری کمپرسور از مهمترین مزایای اقتصادی این نوع فیتینگ به شمار میآیند.
طراحی فشرده و سبک، عمر بالا و قابلیت استفاده مجدد باعث شده تا این نوع فیتینگ در پروژههای صنعتی با طول عمر بالا و بهرهوری بالا جایگزین اتصالات قدیمی شود.
برندهای معتبر تولیدکننده
از برندهای معتبر تولیدکنندهی سهراهی T8 میتوان به Shako (شاکو)، Festo، Aignep و SMC اشاره کرد. این برندها در طراحی دقیق، کیفیت مواد اولیه و مقاومت مکانیکی محصولات خود در سطح استانداردهای جهانی ISO 4414 عمل میکنند.
جمعبندی
سهراهی T8 پنوماتیک شلنگخور یکی از مهمترین قطعات در شبکههای پنوماتیکی صنعتی است که با طراحی T شکل، مکانیزم فشاری سریع و بدنه مقاوم، عملکردی پایدار و مطمئن را ارائه میدهد. این اتصال با ایجاد امکان انشعاب هوای فشرده، بهرهوری سیستم را افزایش داده و فرآیندهای کنترل و تغذیه هوای صنعتی را سادهتر میکند.
استفاده از سهراهی T8 در هر نوع سیستم هوای فشرده، از خطوط مونتاژ تا ماشینآلات خودکار، تضمینکننده اتصال ایمن، بدون نشتی و بادوام است.
پرسش و پاسخ (FAQ)
۱. آیا سهراهی T8 پنوماتیک شلنگخور برای مایعات هم قابل استفاده است؟
خیر، این فیتینگ تنها برای هوای فشرده طراحی شده است. استفاده برای مایعات میتواند به اورینگ آسیب بزند و باعث نشتی شود.
۲. تفاوت سهراهی T6 و T8 در چیست؟
تفاوت در قطر شیلنگ است؛ T6 برای شیلنگهای ۶ میلیمتری و T8 برای ۸ میلیمتری طراحی شده است.
۳. آیا این فیتینگ نیاز به نوار تفلون دارد؟
خیر، مدل شلنگخور Push-in نیاز به نوار تفلون ندارد، مگر در نوع رزوهدار برنجی.
۴. چه شیلنگهایی با سهراهی T8 سازگارند؟
شیلنگهای پلییورتان (PU) و پلیآمید (PA) با قطر ۸ میلیمتر بیشترین سازگاری را دارند.
۵. در صورت نشت هوا از محل اتصال چه باید کرد؟
ابتدا تمیزی شیلنگ و سلامت اورینگ را بررسی کنید. در صورت خشکی یا ترکخوردگی، اورینگ را تعویض کنید و دوباره نصب نمایید.
