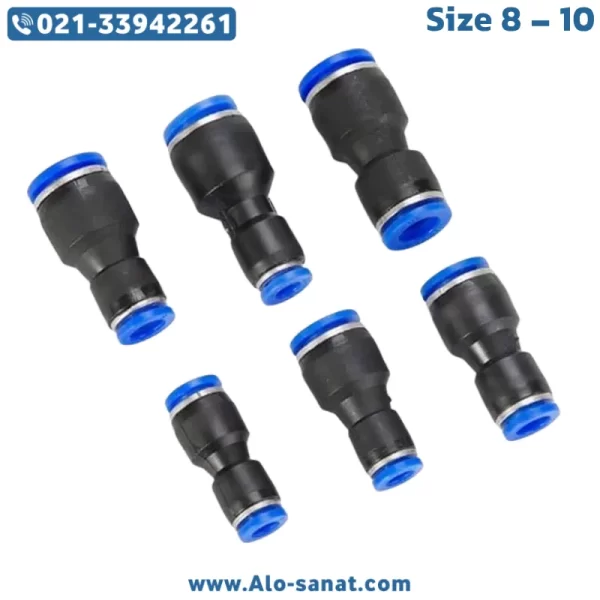

رابط مستقیم متغیر 8 به 10 پنوماتیک یکی از پرکاربردترین اجزای سیستمهای هوای فشرده است که امکان اتصال دو شیلنگ با قطرهای متفاوت را بهصورت ایمن فراهم میکند. این اتصال پنوماتیک، به دلیل طراحی استاندارد، جنس مقاوم و قابلیت آببندی مناسب، در بسیاری از صنایع که نیاز به انتقال پایدار هوای فشرده دارند، مورد استفاده قرار میگیرد. وجود چنین رابطی در یک سیستم پنوماتیک باعث افزایش انعطافپذیری خط تولید، کاهش هزینههای جانبی و سادهتر شدن فرآیند تغییر مسیر جریان هوای فشرده میشود. قابلیت اتصال سریع و بدون نیاز به ابزار باعث شده است که رابط مستقیم متغیر 8 به 10 پنوماتیک به یکی از انتخابهای محبوب تکنسینهای تعمیرات و متخصصین ابزار دقیق تبدیل شود. این اتصال پلاستیکی با استانداردهای کیفیت صنعتی تولید شده و سطح داخلی صاف آن باعث کاهش افت فشار و جلوگیری از ایجاد توربولانس در جریان میشود. وجود دندانههای گیرنده داخلی و اورینگ آببند باعث میشود شیلنگ در برابر فشار ثابت باقی بماند و نشتی هوای فشرده به حداقل برسد. در پروژههای صنعتی که امکان توقف خطوط تولید وجود ندارد، سرعت نصب و تعویض قطعات اهمیت زیادی دارد و همین موضوع یکی از نقاط قوت رابط پنوماتیک محسوب میشود. رنگبندی این رابط در مدلهای مشکی، آبی، سفید، نارنجی و قرمز عرضه میشود تا در سیستمهایی با مسیرهای متعدد، تفکیک سادهتر انجام شود.
معرفی رابط مستقیم متغیر 8 به 10 پنوماتیک
رابط مستقیم متغیر 8 به 10 پنوماتیک برای اتصال شیلنگهای پنوماتیک با دو قطر متفاوت در یک جهت مستقیم مورد استفاده قرار میگیرد. این مدل از نوع پلاستیکی فیتینگ بوده و دارای سیستم قفل داخلی است که پس از وارد کردن شیلنگ، آن را محکم نگه میدارد. بدنه این رابط معمولاً از پلیمر صنعتی PBT ساخته شده است که مقاومت بالایی در برابر ضربه، سایش و رطوبت دارد. وجود اورینگ داخلی باعث ایجاد آببندی بدون نشتی شده و حتی در محیطهای پرتنش مانند خطوط رنگرزی یا اتوماسیون کارخانهها عملکرد پایدار دارد. قابلیت اتصال سریع (Push-in) باعث کاهش زمان نصب و آسانتر شدن تعمیرات میشود. در برخی مدلها که رزوهدار هستند، از نخ تفلون و اورینگ برای جلوگیری از نشتی استفاده میشود. ساختار مستقیم این رابط باعث کاهش افت فشار هوا و حفظ دبی جریان میشود. با توجه به اینکه بسیاری از دستگاههای صنعتی دارای ورودی و خروجی متفاوت قطر هستند، استفاده از این رابط یک راهکاری ساده و اقتصادی برای هماهنگی اجزای سیستم محسوب میشود.
مزایا استفاده از رابط مستقیم متغیر 8 به 10 پنوماتیک
استفاده از این ارتباطدهنده پنوماتیک مزایای قابل توجهی دارد. نخست، وزن سبک آن باعث میشود فشار اضافهای به سایر قطعات وارد نشود. دوم، نصب سریع و بدون ابزار، سرعت تعمیرات را افزایش میدهد. سوم، بدنه مقاوم در برابر خوردگی، این اتصال پلاستیکی را برای محیطهای مرطوب بسیار مناسب میکند. چهارم، وجود اورینگ دقیق از نشتی هوا جلوگیری کرده و مصرف انرژی خطوط فشار را کاهش میدهد. پنجم، ساختار داخلی صاف، جریان هوا را بدون آشفتگی هدایت میکند و کارکرد تجهیزات پنوماتیک را بهینه میسازد. ششم، هزینه نگهداری پایین و طول عمر بالا باعث کاهش هزینههای تعمیراتی میشود. هفتم، قابلیت تطابق با انواع شیلنگ پلیاتیلن، پلیاورتان و نایلونی آن را منعطف و کاربردی کرده است. هشتم، طراحی استاندارد اجازه میدهد این رابط با مارکهای مشهور سیستمهای پنوماتیکی نیز سازگار باشد.
جزئیات فنی رابط مستقیم متغیر 8 به 10 پنوماتیک
برند: عمومی (Generic)
Brand: Pneumatic Standard Plastic Fitting
مدل: Variable Straight 8-10
سایز ورودی شیلنگ: 8 میلیمتر
سایز خروجی شیلنگ: 10 میلیمتر
جنس بدنه: PBT Polymer
جنس نسخه مقاوم: Brass Nickel Plated
نوع اتصال: Push-Lock
نوع آببندی: O-Ring
فشار کاری: 0 تا 10 بار
حداکثر فشار تحمل: تا 14 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سازگاری شیلنگ: PU / PE / PA
طراحی مسیر جریان: صاف و کمافت
نوع قفل: دندانه گیرنده داخلی
رنگبندی: آبی، مشکی، نارنجی، سفید، قرمز
سازگاری استاندارد: ISO Pneumatic Compatible
ساختار داخلی رابط پنوماتیک
در ساختار داخلی این رابط، دندانههای مخصوصی قرار دارد که نقش نگهدارنده شیلنگ را بر عهده دارند. اورینگ لاستیکی نیز وظیفه آببندی را انجام میدهد. سطح داخلی صاف مانع ایجاد ساییدگی شیلنگ شده و قطر داخلی مناسب اجازه میدهد جریان هوا تحت فشار پایدار باقی بماند. شکافهای داخلی برای قفل شدن بیشتر طراحی شدهاند که از خروج ناگهانی شیلنگ جلوگیری کنند.
جنس اتصال پلاستیکی و اهمیت آن
اتصال پلاستیکی پنوماتیک در بسیاری از پروژهها نسبت به نسخه فلزی کارآمدتر است. علت آن وزن کمتر، قیمت مناسبتر و مقاومت در برابر رطوبت است. پلیمر PBT در برابر مواد شیمیایی سبک مقاومت بالا دارد و همین موضوع در محیطهای صنعتی مهم است. در نسخههای رزوهدار، بدنۀ برنجی با آبکاری نیکل در محیطهای روغنی برتری دارد.
عملکرد رابط مستقیم پنوماتیک در خطوط تولید
در خطوط تولیدی که جریانهای مختلف هوا برای دستگاههای متفاوت تعریف شدهاند، گاهی لازم است قطر مسیر برای افزایش یا کاهش دبی تغییر کند. رابط مستقیم متغیر 8 به 10 پنوماتیک این امکان را بدون نیاز به تغییر اساسی شبکه هوای فشرده فراهم میکند. این موضوع هزینه و زمان را کاهش میدهد. افت فشار کم نیز باعث بهبود عملکرد محرکهای پنوماتیکی میشود.
نکات مهم نصب رابط مستقیم متغیر
برای نصب صحیح:
– انتهای شیلنگ باید کاملاً صاف باشد
– وجود ترک ممکن است باعث نشتی شود
– کشش جانبی نباید اعمال شود
– از خمشدن شدید جلوگیری کنید
– هنگام جداسازی حلقه قفلکننده را فشار دهید
مسیر جریان و تأثیر قطر متفاوت
تفاوت قطر شیلنگها بر حجم انتقال هوا تأثیر مستقیم دارد. در سیستمهایی که نیاز به افزایش جریان وجود دارد، قطر 10 میلیمتر خروجی میتواند راندمان بیشتری ایجاد کند. در موارد دیگر که کنترل دبی مهمتر است، قطر کمتر مناسبتر است. رابط مستقیم پنوماتیک امکان تبدیل این قطرها را بدون محدودیت فراهم میکند.
کاربردها
اتوماسیون صنعتی
تجهیزات بستهبندی
سیستمهای رنگپاشی
ماشینآلات CNC
خطوط مونتاژ خودرو
خشککنهای صنعتی
ابزار دقیق آزمایشگاهی
سیستمهای تزریق هوا در صنایع غذایی
نگهداری و افزایش عمر
برای افزایش عمر رابط پنوماتیک:
از دمای بالا دور نگهدارید
شیلنگهای تقلبی استفاده نشود
دور از روغنهای خورنده قرار گیرد
بهصورت دورهای اورینگ بازدید شود
مشکلات رایج و عیبیابی
نشتی هوا → اورینگ خراب یا شیلنگ ترکخورده
لغزش شیلنگ → دندانهها فرسوده شده
افت جریان → ذرات در مسیر گیر کرده
ترک بدنه → ضربه مکانیکی یا دمای بالا
مقایسه با سایر فیتینگها
در مقایسه با زانویی:
جریان مستقیم و پایدارتر
در مقایسه با سهراهی:
قیمت مناسبتر
در مقایسه با فلزی:
وزن کمتر
جمعبندی
رابط مستقیم متغیر 8 به 10 پنوماتیک جزء مهمی از سیستمهای هوای فشرده بوده و به دلیل طراحی مستقیم، نصب آسان، وزن سبک، آببندی مناسب، و سازگاری با انواع شیلنگ، در اکثر صنایع کاربرد فراوان دارد. این اتصال پلاستیکی با دوام بالا، افت فشار کم، نگهداری ساده و قیمت مناسب، انتخابی اقتصادی و کارآمد برای تکنسینها محسوب میشود.
پرسش و پاسخ (FAQ)
1. آیا رابط متغیر 8 به 10 مناسب محیطهای روغنی است؟
در محیطهای روغنی نسخه برنجی بهتر عمل میکند.
2. آیا این اتصال نیاز به نخ تفلون دارد؟
نسخه بدون رزوه خیر؛ نسخه رزوهدار بله.
3. دمای بیش از حد چه تأثیری دارد؟
باعث کاهش عمر اورینگ و ترکخوردگی بدنه میشود.
4. آیا میتوان این رابط را چند بار جدا و نصب کرد؟
بله، اما دفعات زیاد باعث فرسودگی دندانهها میشود.
5. استاندارد شیلنگ مناسب چیست؟
شیلنگهای PU/PE/PA بهترین سازگاری را دارند.
