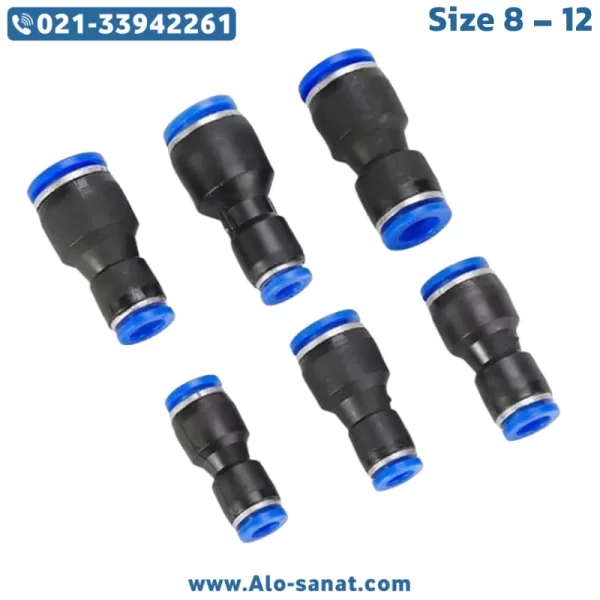

رابط مستقیم پنوماتیک سایز 8 به 12

رابط مستقیم متغیر پنوماتیک سایز 8 به 12 یکی از اجزای پرکاربرد در سیستم‌های هوای فشرده است که برای اتصال دو شیلنگ با سایز متفاوت به کار می‌رود. این نوع فیتینگ مستقیم به‌گونه‌ای طراحی شده است که با کمترین میزان افت فشار، ارتباطی پایدار، ایمن و سریع میان اجزای مختلف یک مدار پنوماتیکی برقرار کند. جنس بدنه این نوع رابط معمولاً از پلی‌اتیلن تقویت‌شده یا پلی‌آمید مقاوم در برابر ضربه و فشار است، اما در نسخه‌های رزوه‌دار ممکن است از برنج آب‌کاری‌شده یا فلزات مقاوم دیگر نیز ساخته شود. رابط‌های متغیر پلاستیکی یا فلزی اغلب دارای اورینگ‌های آب‌بندی داخلی بوده که مانع نشتی می‌شوند. طراحی متغیر این فیتینگ‌ها این امکان را فراهم می‌سازد که شیلنگ‌های پنوماتیکی در دو سایز متفاوت به‌طور مستقیم و بدون واسطه به یکدیگر متصل شوند.

معرفی رابط مستقیم پنوماتیک سایز 8 به 12

رابط مستقیم متغیر سایز 8 به 12 پنوماتیک از سری اتصالات مستقیم هوا است که قابلیت اتصال مستقیم یک شیلنگ 8 میلی‌متری به یک شیلنگ 12 میلی‌متری را فراهم می‌کند. این نوع رابط پنوماتیک برای سیستم‌هایی طراحی شده که نیاز به انعطاف در قطر لوله‌های مصرفی دارند و کاربران می‌خواهند بدون استفاده از رابط‌های تبدیلی بزرگ یا پیچیده، یک انتقال مستقیم و ایمن بین دو سایز متفاوت ایجاد کنند. این اتصال در دسته فیتینگ‌های مستقیم قرار می‌گیرد که با نام‌هایی نظیر “فیتینگ متغیر 8 به 12″، “رابط مستقیم هوا 8 به 12″، یا “اتصال مستقیم پنوماتیک سایز متغیر” نیز شناخته می‌شود.

کاربرد اصلی این نوع فیتینگ در صنایع خطوط تولید خودکار، ماشین‌آلات صنعتی، سیستم‌های انتقال باد، تجهیزات پنوماتیکی کارگاهی و حتی خطوط مونتاژ صنایع خودروسازی است. این محصول قابلیت تحمل فشار کاری استاندارد در مدارهای هوای فشرده را داشته و به دلیل طراحی مهندسی، حداقل افت فشار و نشتی را به همراه دارد.

مزایای استفاده از رابط پنوماتیک متغیر 8 به 12

استفاده از رابط مستقیم متغیر 8 به 12 مزایای متعددی برای تکنسین‌ها و مهندسان صنعت دارد. اولین مزیت این رابط، سهولت نصب آن است. کاربر بدون نیاز به ابزارهای خاص، می‌تواند به‌سادگی و با فشردن شیلنگ در محل اتصال، عمل جفت شدن را انجام دهد. همچنین، طراحی متغیر این فیتینگ باعث می‌شود تا در خطوطی که تغییر قطر لوله الزامی است، بدون نیاز به چند مرحله رابط، این تغییر در یک نقطه انجام شود.

از دیگر مزایای مهم این نوع رابط پنوماتیکی می‌توان به وزن کم و مقاومت بالا در برابر ضربه اشاره کرد، به‌خصوص در مدل‌های پلاستیکی با ترکیب نایلون تقویت‌شده یا پلی‌اتیلن صنعتی. برای نسخه‌های فلزی، مزیت اصلی در استحکام مکانیکی بالا و مقاومت حرارتی بیشتر نهفته است. اورینگ‌های داخلی در محل اتصال نیز باعث آب‌بندی کامل و جلوگیری از نشت هوا می‌شوند. این نوع اتصال، به دلیل ابعاد فشرده و طراحی جمع‌وجور، در فضاهای محدود نیز عملکرد مطلوبی ارائه می‌دهد.

جزئیات فنی رابط مستقیم پنوماتیک سایز 8 به 12

• نوع اتصال: مستقیم متغیر (Straight Reducer Fitting)

• سایز ورودی اول: 8 میلی‌متر

• سایز ورودی دوم: 12 میلی‌متر

• نوع فیتینگ: پلاستیکی یا فلزی (بسته به مدل)

• جنس بدنه (در مدل پلاستیکی): پلی‌آمید تقویت‌شده با الیاف

• جنس بدنه (در مدل فلزی): برنج با روکش نیکل

• نوع رزوه (در صورت وجود): رزوه نری یا مادگی با استاندارد BSPT

• آب‌بندی: دارای اورینگ داخلی NBR یا EPDM

• محدوده فشار کاری: 0 تا 10 بار

• محدوده دمای کاری: از -20 تا +60 درجه سانتی‌گراد

• رنگ‌بندی رایج: مشکی، آبی، قرمز، سفید (بسته به برند)

• برندهای رایج: Airtac، Mindman، Shako، Festo، Camozzi

• موارد کاربرد: سیستم هوای فشرده، ابزارهای پنوماتیک، ماشین‌آلات CNC، تجهیزات مونتاژ خودکار، خطوط باد صنعتی

• نحوه اتصال: فشاری (Push-in) یا پیچی (Threaded)

تفاوت رابط متغیر با رابط ساده در سیستم پنوماتیکی

در سیستم‌های پنوماتیکی، رابط ساده معمولاً بین دو شیلنگ با قطر مشابه به کار می‌رود، اما رابط مستقیم متغیر امکان اتصال بین دو سایز مختلف شیلنگ را بدون نیاز به واسطه یا دو فیتینگ مجزا فراهم می‌سازد. این تفاوت باعث صرفه‌جویی در فضا، کاهش تعداد اتصالات و در نتیجه کاهش احتمال نشتی می‌شود.

در طراحی سیستم‌های هوای فشرده، تعداد و کیفیت اتصالات اهمیت بالایی دارد. استفاده از رابط متغیر نه‌تنها چیدمان مدار را ساده‌تر می‌کند، بلکه با کاهش نقاط فشار، عملکرد بهتری در انتقال جریان هوا ایجاد می‌کند. به‌علاوه، نگهداری سیستم نیز آسان‌تر خواهد شد چراکه این نوع فیتینگ‌ها دارای مکانیسم جداشدن سریع (Release Ring) هستند.

نکات مهم هنگام انتخاب رابط مستقیم متغیر پنوماتیک

1. تناسب سایز شیلنگ: حتماً بررسی شود که دو سر رابط با قطر شیلنگ‌ها مطابقت دارد؛ این رابط مخصوص اتصال شیلنگ‌های 8 و 12 میلی‌متری است.

2. فشار کاری سیستم: بررسی کنید که فشار کاری سیستم شما با محدوده تحمل این رابط همخوانی داشته باشد (حداکثر تا 10 بار برای مدل‌های پلاستیکی).

3. جنس فیتینگ: در محیط‌های مرطوب یا دمای بالا، مدل فلزی با روکش نیکل انتخاب مناسب‌تری است. در حالی‌که در کاربردهای سبک‌تر، مدل پلاستیکی کفایت می‌کند.

4. نوع نصب: بسته به فضای نصب، از مدل‌های فشاری یا رزوه‌دار استفاده کنید.

5. کیفیت اورینگ: کیفیت و متریال اورینگ تعیین‌کننده میزان آب‌بندی و دوام اتصال است.

کاربردهای رایج رابط متغیر پنوماتیکی

• در خطوط تولید کارخانه‌ها برای تطبیق سایز شیلنگ‌ها در مسیرهای هوای فشرده

• در تجهیزات آزمایشگاهی که نیاز به انعطاف‌پذیری در قطر شیلنگ دارند

• برای تغییر قطر مسیر جریان در ابزارآلات برقی پنوماتیکی

• در دستگاه‌های بسته‌بندی صنعتی با طراحی جمع‌وجور

• در ماشین‌آلات CNC یا دستگاه‌های سوراخ‌کاری با چند نازل هوا

بخش پرسش و پاسخ (FAQ)

۱. آیا می‌توان از رابط متغیر 8 به 12 برای مایعات استفاده کرد؟
خیر، این فیتینگ مخصوص انتقال هوا یا گازهای فشرده در سیستم‌های پنوماتیکی طراحی شده است و برای استفاده در مدارهای هیدرولیک یا مایع توصیه نمی‌شود.

۲. تفاوت مدل پلاستیکی و فلزی این فیتینگ در چیست؟
مدل پلاستیکی سبک‌تر بوده و برای کاربردهای عمومی مناسب است؛ در حالی‌که مدل فلزی از نظر دوام و مقاومت مکانیکی، گزینه بهتری برای محیط‌های صنعتی سخت‌تر محسوب می‌شود.

۳. چگونه می‌توان از عدم نشتی در محل اتصال اطمینان حاصل کرد؟
استفاده از شیلنگ استاندارد، بررسی سلامت اورینگ‌ها و نصب صحیح بدون فشار بیش‌ازحد باعث جلوگیری از نشتی می‌شود.

۴. آیا امکان استفاده معکوس از این فیتینگ وجود دارد؟ یعنی 12 به 8؟
بله، این رابط متغیر قابلیت نصب از هر دو سمت را دارد و جهت جریان تأثیری در عملکرد ندارد.

۵. این نوع رابط برای چه دمایی مناسب است؟
بسته به متریال، اغلب رابط‌های متغیر در بازه دمایی -20 تا +60 درجه سانتی‌گراد عملکرد مناسبی دارند. برای دماهای بالاتر، پیشنهاد می‌شود از مدل فلزی استفاده شود.
