رابط تابلویی پنوماتیک سایز 12 یکی از اتصالات کلیدی در سیستمهای هوای فشرده و اتوماسیون صنعتی است که برای انتقال هوا در تابلوهای کنترل، پنلهای ابزار دقیق و مجموعههای کنترلی استفاده میشود. این رابط پنوماتیک با طراحی دقیق، باعث ایجاد اتصال پایدار شیلنگ پنوماتیک به بدنه تابلو شده و از جداشدگی ناگهانی جلوگیری میکند. اتصال پلاستیکی مهندسی شده، اورینگ استاندارد و رزوه داخلی مناسب، این قطعه را به گزینهای قابلاعتماد در خطوط تولید صنعتی تبدیل کرده است. استفاده از رابط مستقیم هوا در صنعت باعث مدیریت بهتر جریان باد، کاهش مصرف انرژی و افزایش سطح ایمنی در سیستم میشود.
معرفی رابط تابلویی پنوماتیک سایز 12

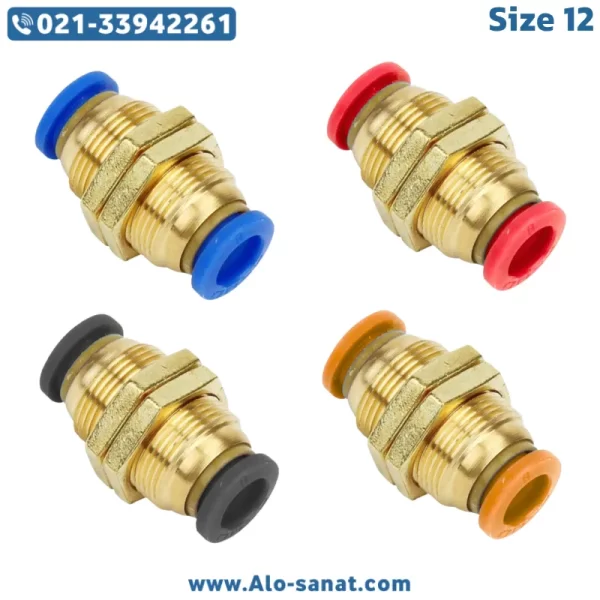

رابط تابلویی پنوماتیک سایز 12، که در بسیاری از مستندات صنعتی با عنوان Pneumatic Panel Connector شناخته میشود، یکی از پرکاربردترین انواع فیتینگهای پنوماتیک است که جهت عبور شیلنگهای سایز 12 میلیمتر از داخل تابلوهای کنترل مورد استفاده قرار میگیرد. این رابط مستقیم هوا برای اتصال شیلنگ به صفحه تابلوی کنترل طراحی شده و مانع از حرکت آزاد شیلنگ در ساختار تابلو میشود. هنگام استفاده در مسیر جریان باد، رابط پنوماتیک باید در برابر تغییر دما، فشار و لرزشهای صنعتی مقاومت بالایی داشته باشد. بدنه این اتصال پلاستیکی معمولاً از پلیمرهای تقویتشده صنعتی بوده و برای تحمل بازه فشار استاندارد طراحی میشود. رزوه موجود روی این رابط برای نصب روی صفحه تابلو استفاده شده و امکان قفل شدگی دقیق و بدون نشتی را فراهم میکند. رنگبندی این فیتینگ بسته به نوع تولیدکننده متفاوت است و شامل رنگهای آبی، مشکی، سفید، نارنجی و قرمز میشود که در سیستمهای حرفهای برای تفکیک خطوط هوایی و مسیرهای کاری استفاده میگردد. این اتصال پلاستیکی در صنایع بستهبندی، ساخت قطعه، خودروسازی، رنگ پاشی، کمپرسورها، ماشینآلات CNC، سیستمهای ابزار دقیق و اتوماسیون کاربرد دارد. رابط پنوماتیک سایز 12 به دلیل قابلیت نصب ساده و مقاومت مکانیکی مناسب، گزینهای کم خطا برای تکنسینهای نگهداری industrial maintenance محسوب میشود.
مزایا استفاده از رابط تابلویی پنوماتیک سایز 12
استفاده از رابط تابلویی پنوماتیک سایز 12 مزایای متعددی در نگهداری و بهینهسازی سیستمهای هوای فشرده ایجاد میکند. نخستین مزیت، کاهش قابل توجه نشتی هوا در سیستم است زیرا وجود اورینگ در ساختار فیتینگ پنوماتیک باعث جلوگیری از خروج هوای فشرده میشود. دومین مزیت، افزایش ایمنی تکنسینها در زمان تعمیرات و سرویس سیستمهای تابلو است. این اتصال پلاستیکی مانع از لغزش شیلنگ و قطع ناگهانی آن میشود. سومین مزیت، نظمدهی کابلها و شیلنگها داخل تابلو کنترل است که به مدیر پروژه امکان کنترل سریع مسیرهای انتقال باد را میدهد. همچنین رابط مستقیم هوا باعث سهولت عیبیابی و کاهش زمان تعمیرات اضطراری در بخشهای اتوماسیون میشود. مقاومت در برابر لرزشهای مداوم در کارخانهها از دیگر مزایا است زیرا موتورهای الکتریکی و کمپرسورها معمولاً ارتعاش ایجاد میکنند. رابط پنوماتیک سایز 12 یک اتصال پایدار محسوب شده و از خروج هوای فشرده در شرایط فشار بالا جلوگیری میکند.
جنس و ساختار رابط تابلویی باد سایز 12
جنس بدنه رابط تابلویی باد سایز 12 غالباً از پلیمرهای مهندسی صنعتی مانند پلیآمید، پلیاستال یا کامپوزیتهای مقاوم است. این دسته از مواد مقاومت مناسبی در برابر حرارت، ضربه و تغییرات محیطی دارند. بخشی از ساختار داخلی شامل رزوه استاندارد است که با تفلنی پوشش داده میشود تا از نشتی احتمالی جلوگیری کند. در قسمت اتصال، یک اورینگ مقاوم وظیفه آببندی را بر عهده دارد که در شرایط تحت فشار عملکرد خود را حفظ میکند. در برخی مدلها، قسمت اتصال از جنس برنج تولید میشود که میتواند دمای بالاتری را تحمل کند. مدلهای پلاستیکی برای سیستمهای صنعتی تا دماهای متوسط طراحی شدهاند. این اتصال پلاستیکی علاوه بر دوام مکانیکی، وزن سبکی دارد که باعث کاهش وزن تابلو و مصرف انرژی در سیستمهای دینامیک میشود.
سازگاری رابط تابلویی پنوماتیک سایز 12 با شیلنگ پنوماتیک
این فیتینگ مخصوص اتصال شیلنگهای سایز 12 است و طراحی داخلی آن به گونهای است که از جداشدگی شیلنگ در زمان تغییر فشار جلوگیری میکند. شیلنگ سایز 12 در سیستمهای پنوماتیک صنعتی یکی از سایزهای پرمصرف بوده و معمولاً برای مسیرهایی با جریان متوسط تا بالا به کار میرود. رابط مستقیم هوا با ابعاد استاندارد و طراحی ارگونومیک، باعث ایجاد اتصال سریع و بدون خطا توسط تکنسینها میشود. این سازگاری در شرایطی که سرعت مونتاژ اهمیت دارد، یک عامل مهم محسوب میشود. استفاده از رابط پنوماتیک مناسب موجب کاهش مصرف باد و بهبود راندمان کلی دستگاه میشود.
رنگبندی و کاربرد رنگها در رابطهای پنوماتیکی
رابط تابلویی پنوماتیک سایز 12 در رنگهای متفاوت تولید میشود. این موضوع نهتنها زیبایی صنعتی ایجاد میکند، بلکه برای کدگذاری خطوط استفاده میشود. رنگها معمولاً براساس نوع مسیر هوایی، هوای خشک یا هوای روغنی و نوع مصرف تعیین میشوند. در سیستمهای تولید خودرو و خطوط CNC، تفکیک رنگ شیلنگها یک ضرورت استاندارد برای بازرسی سریع است.
نحوه نصب رابط تابلویی پنوماتیک سایز 12
نصب رابط تابلویی پنوماتیک سایز 12 نسبتاً ساده است. ابتدا سوراخ استاندارد روی تابلو ایجاد شده، سپس رزوه رابط از داخل عبور میکند و با مهره مخصوص قفل میشود. در مرحله بعد شیلنگ پنوماتیکی سایز 12 به دهانه اتصال وارد میشود و مکانیزم قفل داخلی باعث ثابت ماندن شیلنگ میگردد. در صورت نیاز، تکنسین میتواند مجدداً شیلنگ را جدا کرده و تعمیرات لازم را انجام دهد.
نکات نگهداری و سرویس رابط پنوماتیک
برای افزایش عمر رابط مستقیم هوا، موارد زیر پیشنهاد میشود:
تمیز نگهداشتن سطح رزوه
بررسی دورهای خشکی اورینگ
اطمینان از عدم وجود تَرَک در اتصال پلاستیکی
بررسی فشار بیش از حد سیستم
استفاده از تفلنی مناسب برای آببندی رزوه
جزئیات فنی رابط تابلویی پنوماتیک سایز 12
برند: ترکیبی (برندهای معتبر داخلی و خارجی)
سایز شیلنگ: 12 میلیمتر
نوع اتصال: رابط پنوماتیک تابلویی (Pneumatic Panel Connector)
نوع عملکرد: اتصال سریع و ایمن برای عبور شیلنگ هوا
جنس بدنه: پلیمر صنعتی تقویتشده / در برخی مدلها برنجی
جنس اورینگ: لاستیک مقاوم در برابر سایش
نوع سیال قابل عبور: هوا
حداکثر فشار کاری: بستگی به مدل 6–10 بار
تحمل دما: 0 تا 60 درجه سانتیگراد
نوع آببندی: اورینگ و تفلنی رزوه
طراحی اتصال: رابط مستقیم هوا (Straight Fitting)
کاربردها: تابلو برق، پنل کنترل صنعتی، CNC، کمپرسور، خطوط رنگ، تجهیزات بستهبندی، ابزار دقیق
نکات ایمنی در استفاده
در نصب رابط پلاستیکی اگر رزوه بیش از حد سفت شود، ممکن است بدنه اتصال آسیب ببیند. همچنین عدم استفاده از تفلنی مناسب میتواند باعث نشتی طولانیمدت در تابلو شود. بهتر است قبل از نصب نهایی تست فشاری انجام شود.
تفاوت رابط تابلویی با سایر فیتینگهای پنوماتیک
رابط تابلویی با رابط زانویی متفاوت است، زیرا مسیر هوا در آن مستقیم است. رابط زانویی برای زوایای 90 درجه استفاده میشود. فیتینگهای T و Y برای تقسیم مسیر هوا به چند کانال مورد استفاده قرار میگیرند.
ماندگاری و طول عمر اتصال
رابط پنوماتیک سایز 12 در شرایط مناسب تا چندین سال دوام دارد. اورینگ داخلی در صورت خشک شدن قابلیت تعویض دارد و این باعث افزایش طول عمر اتصال میشود.
جمعبندی
رابط تابلویی پنوماتیک سایز 12 گزینهای استاندارد، مقاوم و ایدهآل برای انتقال شیلنگهای پنوماتیک در تابلوهای صنعتی است. این اتصال پلاستیکی با ساختار قوی، نصب آسان و قابلیت تحمل فشار، یکی از محبوبترین فیتینگهای مورد استفاده تکنسینها محسوب میشود.
FAQ | سوالات متداول
1. آیا رابط تابلویی سایز 12 قابلیت تحمل فشار لحظهای دارد؟
بله، این اتصال پنوماتیک ساخته شده تا فشار لحظهای کمپرسور را تحمل کند و عملکرد سیستم را پایدار نگه دارد.
2. آیا در صورت خشک شدن اورینگ قابل تعویض است؟
بله، اکثر مدلها امکان تعویض اورینگ داخلی را دارند.
3. آیا رابط تابلویی فقط برای تابلوهای برق استفاده میشود؟
خیر، این اتصال برای جعبههای تقسیم، کابینتهای صنعتی و باکسهای ابزار دقیق نیز مناسب است.
4. آیا رنگبندی رابطها استاندارد مشخصی دارد؟
در برخی صنایع، رنگها براساس نوع خط تعریف میشوند ولی به طور کلی هدف اصلی تفکیک مسیر است.
5. آیا استفاده از تفلنی برای آببندی رزوه ضروری است؟
بله، تفلنی مناسب نشتی هوا را بهطور کامل حذف میکند و پیشنهاد میشود.
