فلوکنترل بین راهی سایز ۸ پنوماتیک یک قطعه کاربردی در سیستمهای هوای فشرده است که وظیفه کنترل سرعت سیلندرهای پنوماتیک و مدیریت دبی جریان هوا را در مسیرهای صنعتی بر عهده دارد. این اتصال پلاستیکی با ساختار Push-In و طراحی دو سر شیلنگخور، بدون نیاز به رزوه یا تفلنی، نصب سریع و آببندی قابلاطمینان ارائه میدهد. قطر شیلنگ ۸ میلیمتر یکی از رایجترین سایزها در خطوط اتوماسیون است و در دستگاههای بستهبندی، مونتاژ و ابزار دقیق بهصورت گسترده استفاده میشود. فلوکنترل بینراهی اجازه میدهد تکنسینها بدون اعمال تغییرات در سیلندر یا بلوک فرماندهنده، سرعت حرکت پیستون را با دقت بالا تنظیم کنند.
معرفی فلوکنترل بین راهی سایز 8 پنوماتیک

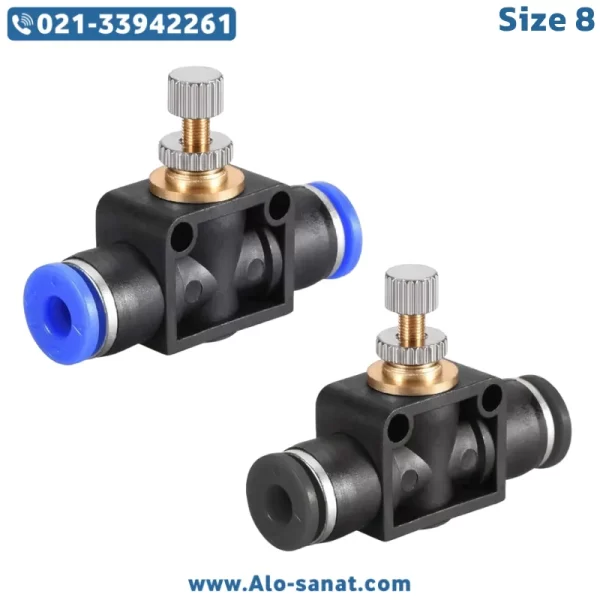

فلوکنترل بینراهی سایز ۸ (Flow Control Inline 8mm Pneumatic) در مسیر اصلی شیلنگ هوای فشرده نصب میشود و توسط پیچ تنظیم سوزنی، مقدار عبور هوا را از مسیر موردنظر کاهش یا افزایش میدهد. این رابط پنوماتیک برای ایجاد حرکت نرم، جلوگیری از ضربه انتهایی و کاهش فشار ناگهانی سیلندر کاربرد دارد. از آنجا که این اتصال دو سر شیلنگخور Push-In است، نصب آن سریع بوده و هیچگونه رزوهکاری یا تفلنیکاری موردنیاز نیست. برندهای متفرقه چینی و CDC Korea از رایجترین تولیدکنندگان این مدل هستند. این فیتینگ پلاستیکی بهخاطر وزن پایین، چیدمان مناسب در تابلوهای ابزار دقیق و دسترسی سریع در بازار ایران محبوبیت بالایی دارد.
مزایا استفاده از فلوکنترل بینراهی سایز 8 پنوماتیک
فلوکنترل بینراهی سایز ۸ مزایای کاربردی متعددی دارد. اول اینکه سرعت حرکت پیستون سیلندر را بدون افزایش فشار کمپرسور کنترل میکند. دوم اینکه حرکت نرمتر باعث کاهش نرخ استهلاک ضربهگیرهای سیلندر میشود و عمر مفید عملگر را افزایش میدهد. سوم اینکه نصب آن بهسرعت و بدون نیاز به ابزار انجام میشود و در خطوطی که زمان خواب تعمیراتی اهمیت بالایی دارد، بسیار ارزشمند است. چهارم اینکه این اتصال پلاستیکی وزن کمی دارد و شیلنگ را تحت تنش مکانیکی قرار نمیدهد. پنجم اینکه قابلیت جابجایی سریع روی مسیر شیلنگ بدون جداسازی سیلندر یا شیر فرماندهنده را فراهم میکند.
مکانیزم عملکرد سوزن تنظیم دبی
سوزن داخلی فلوکنترل بینراهی از برنج آبکاریشده ساخته میشود تا در برابر خوردگی مقاوم باشد. این سوزن با مخروط نوکتیز خود، فاصله عبور هوا را تغییر میدهد. در حالت بسته، جریان کم شده و سرعت سیلندر کاهش مییابد. در حالت باز، مسیر آزاد است و سیلندر با سرعت بالا حرکت میکند. اورینگ Rubber Seal داخل بدنه، نشتی احتمالی را پوشش میدهد. این طراحی در فشارهای ۶ تا ۱۰ بار بهترین عملکرد را دارد.
مقایسه فلوکنترل بینراهی با فلوکنترل رزوهای
فلوکنترل رزوهای روی سیلندر نصب میشود و اغلب مختص همان سیلندر است. فلوکنترل بینراهی دو سر شیلنگخور قابل جابهجایی بوده و انعطاف بیشتری دارد. همچنین فضای کمتری نسبت به مدلهای رزوهای در تابلوهای کوچک مصرف میکند. در مسیرهایی که امکان نصب رزوه وجود ندارد، فلوکنترل بینراهی سایز ۸ بهترین انتخاب است.
تفاوت تکجهته و دوجهته
فلوکنترل تکجهته جریان هوا را در یک جهت محدود و در جهت مخالف آزاد میکند. این ویژگی باعث میشود سرعت خروج سیلندر تنظیم شود و برگشت راحت انجام گردد. فلوکنترل دوجهته هر دو جهت را محدود میکند و کمتر مورد استفاده است.
سازگاری با انواع شیلنگ
فلوکنترل بینراهی سایز ۸ برای شیلنگهای:
PU (Polyurethane)
PA (Polyamide)
پیشنهاد میشود. PU انعطاف بهتری برای مسیرهای متحرک دارد. PA برای مسیرهای طولانی ثابت مناسب است. PVC توصیه نمیشود؛ زیرا سختی زیاد دارد و نشتی رخ میدهد.
رنگبندی و کدگذاری صنعتی
این اتصال پنوماتیک در رنگهای:
مشکی (عمومی)
آبی (هوای خشک)
قرمز (کنترل روغنی)
سفید (کنترل حساس)
نارنجی (اندازهگیری و تست)
به فروش میرسد. تکنسینها با این کدگذاری عیبیابی را سریعتر انجام میدهند.
نکات نصب
۱. برش شیلنگ باید کاملاً صاف باشد.
۲. شیلنگ تا انتهای Push-In وارد شود.
۳. حلقه نگهدارنده آسیبدیده نباشد.
۴. پیچ تنظیم بهآرامی چرخانده شود.
۵. از ایجاد خم نزدیک اتصال خودداری گردد.
نکات نگهداری
بررسی اورینگ داخلی
بازرسی حلقه قفلگیر
تست نشتی با کف صابون
بازرسی ترکخوردگی بدنه
در صورت آسیب، تعویض ضروری است.
تست نشتی
کف صابون روی بدنه زده میشود. ایجاد حباب نشانه نشتی و خرابی اورینگ یا عدم ورود کامل شیلنگ است. این تست ارزانترین و سریعترین روش کنترل وضعیت آببندی است.
خرابیهای رایج
خشکی اورینگ به دلیل حرارت
گیر کردن سوزن بر اثر گردوغبار
ترک بدنه در تابش طولانی UV
شلشدن پیچ تنظیم بر اثر لرزش
روشهای عیبیابی
سرعت ناگهانی زیاد:
احتمال شکستگی حلقه قفلگیر.
سرعت بیش از حد کم:
سوزن بیش از حد بسته شده است.
نشتی:
شیلنگ ناقص وارد شده یا اورینگ خشک است.
ساختمان بدنه اتصال پلاستیکی
بدنه فلوکنترل بینراهی از پلیآمید PA یا پلیاستال POM ساخته میشود. این دو ماده وزن کم و مقاومت مکانیکی خوبی دارند. حلقه نگهدارنده از فولاد فنری با دندانههای گِریپ ساخته شده است. اورینگ NBR مقاوم به روغن و دماهای متوسط است.
مزیت صنعت برای فلوکنترل بین راهی سایز ۸
در خطوط بستهبندی، کنترل سرعت سیلندرهای کوچک و متوسط اهمیت دارد. این قطعه زمان واکنش سیستم را قابلپیشبینی میکند. در خطوط رباتیک، نرمی حرکت باعث طول عمر بیشتر گریپرها میشود.
کنترل ارتعاش (Shock Absorption)
وقتی سیلندر به انتهای مسیر میرسد، ضربهای به بدنه دستگاه وارد میشود. این ضربه باعث آسیب مکانیکی میگردد. فلوکنترل بینراهی با ایجاد فشار خروجی محدود، ضربه را نرم میکند.
تأثیر کنترل دبی بر مصرف انرژی
سیستمهایی که سرعت سیلندر بیش از حد بالا باشد، بار اضافی به کمپرسور وارد میکنند. با کنترل دبی، مصرف برق کمپرسور کاهش مییابد. این موضوع در کارخانههایی با تعداد زیادی سیلندر اهمیت دارد.
کاربردهای صنعتی فلوکنترل بینراهی سایز ۸
دستگاه بستهبندی صنعتی
رباتیک سبک
ابزار دقیق
خط مونتاژ PLC
پرسهای نیمهسبک
جابهجایی مواد سبک
سیستمهای دمنده صنعتی
ماشینآلات چاپ و لیبل
افت فشار و عملکرد
افت فشار در مسیرهای پیچیده میتواند راندمان را کاهش دهد. طراحی داخلی فلوکنترل، جریان هوا را با حداقل اغتشاش هدایت میکند و انعکاسهای ناخواسته فشار را کاهش میدهد.
روشهای اتصال و جداسازی
برای جدا کردن شیلنگ، حلقه Push-In به سمت داخل فشرده میشود. دندانههای گریپ آزاد شده و شیلنگ بدون آسیب خارج میشود. قطع فشار قبل از جداسازی ضروری است.
ایمنی در فشارهای بالا
در فشارهای بیش از ۱۰ بار، استفاده از این نوع اتصال دو سر شیلنگخور توصیه نمیشود. احتمال جداشدگی بالا میرود.
جمعبندی
فلوکنترل بینراهی سایز ۸ پنوماتیک یک اتصال سبک، دقیق و قابلاطمینان برای کنترل جریان هوای فشرده در مسیر شیلنگهای ۸ میلیمتری است. این اتصال پلاستیکی با سوزن تنظیمی برنجی، اورینگ آببندی، حلقه قفلگیر فولادی و نصب سریع Push-In گزینهای مناسب برای تابلوهای ابزار دقیق و خطوط اتوماسیون کارخانه است. تنظیم جریان مناسب باعث افزایش طول عمر سیلندر، کاهش ضربه انتهایی و بهبود راندمان انرژی میشود. نگهداری صحیح و تست نشتی دورهای عملکرد بینقص این اتصال را تضمین میکند.
سوالات متداول (FAQ)
۱. آیا فلوکنترل بینراهی سایز ۸ سرعت رفت و برگشت سیلندر را تنظیم میکند؟
در مدل تکجهته، فقط سرعت خروج محدود میشود.
۲. آیا نیاز به تفلنی یا چسب دارد؟
خیر؛ Push-In و اورینگ داخلی کافی هستند.
۳. آیا برای شیلنگ PVC مناسب است؟
نه؛ PU و PA توصیه میشود.
۴. آیا این قطعه برای محیط روغنی مناسب است؟
بله؛ اورینگ NBR مقاومت خوبی دارد.
۵. آیا نصب آن در فضای باز ممکن است؟
بله؛ اما UV طولانیمدت عمر بدنه را کاهش میدهد.
