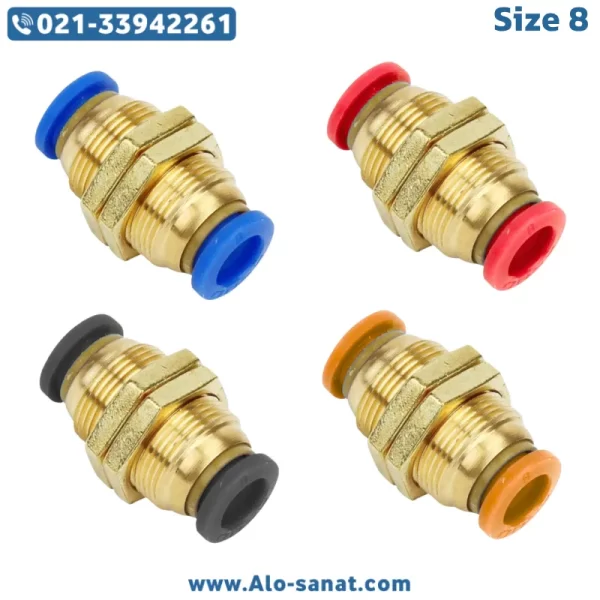

رابط تابلویی پنوماتیک سایز 8

رابط تابلویی پنوماتیک سایز 8 یکی از پرکاربردترین انواع اتصالات فیتینگی در سیستم‌های پنوماتیکی است که به‌صورت اختصاصی برای نصب روی پنل‌ها، جعبه‌های کنترل یا تابلوهای صنعتی طراحی شده است. این نوع اتصال از یک سمت دارای پایه رزوه‌دار جهت تثبیت روی بدنه تابلو و از سمت دیگر دارای ورودی برای اتصال شیلنگ ۸ میلی‌متری می‌باشد. این فیتینگ در دسته رابط‌های مستقیم هوا قرار دارد و به دلیل طراحی استاندارد، وزن سبک، مقاومت مکانیکی بالا و قابلیت آب‌بندی دقیق، یکی از گزینه‌های محبوب در میان تکنسین‌ها، مونتاژکاران تابلو و مهندسین صنایع اتوماسیون محسوب می‌شود. رابط پنوماتیک تابلویی سایز ۸ معمولاً با متریال‌هایی نظیر پلی‌آمید، برنج آبکاری‌شده یا پلی‌اتیلن مقاوم تولید می‌شود. همچنین، بسیاری از مدل‌های رزوه‌دار آن مجهز به اورینگ یا درزگیر تفلونی هستند که نقش مؤثری در جلوگیری از نشتی ایفا می‌کنند.

معرفی رابط تابلویی پنوماتیک سایز 8

رابط تابلویی پنوماتیک سایز 8 میلی‌متر، از جمله فیتینگ‌های ثابت در سیستم‌های هوای فشرده محسوب می‌شود که با طراحی دقیق و ساختار قفل‌شونده، بر روی بدنه‌ی تابلو یا پنل نصب می‌شود. این اتصال پنوماتیکی با بهره‌گیری از رزوه نری یا مادگی در بخش پشت پنل، امکان نصب ایمن و بدون لرزش را فراهم کرده و در بخش بیرونی خود، به‌صورت فشاری (Push-in) پذیرای شیلنگ‌های با قطر خارجی ۸ میلی‌متر است.

این محصول برای فضاهایی که عبور مستقیم شیلنگ از داخل به بیرون تابلو نیاز است، گزینه‌ای ایده‌آل به شمار می‌آید. برندهایی نظیر شاکو (Shako) و Airtac مدل‌های متنوعی از این رابط را با متریال‌های مقاوم و طراحی ارگونومیک تولید می‌کنند. این نوع اتصال فیتینگی با عناوین دیگری همچون رابط مستقیم هوا تابلویی، اتصال پنل‌مانت، رابط پلاستیکی تابلویی، فیتینگ ثابت پنوماتیکی و رابط برنجی رزوه‌دار نیز شناخته می‌شود.

یکی از نقاط قوت این فیتینگ، تعادل بین استحکام مکانیکی و راحتی نصب است که آن را برای مصارف مداوم و نیمه‌صنعتی مناسب می‌سازد. همچنین، تطبیق‌پذیری این اتصال در برابر تنش‌های ناشی از فشار و دما، آن را به انتخابی مطمئن برای خطوط انتقال هوای فشرده تبدیل کرده است.

مزایای استفاده از رابط تابلویی پنوماتیک سایز 8

استفاده از رابط تابلویی پنوماتیکی سایز ۸ در پروژه‌های صنعتی چند مزیت کلیدی دارد. نخست اینکه با امکان نصب محکم و بدون لرزش روی تابلو یا بدنه تجهیزات، از آسیب‌های ناشی از نوسانات جلوگیری می‌کند. دوم اینکه وجود ورودی فشاری استاندارد برای شیلنگ 8 میلی‌متری، اتصال را سریع، ایمن و بدون نیاز به ابزار خاص می‌سازد.

همچنین، بسیاری از مدل‌ها دارای اورینگ‌های داخلی یا درزگیر تفلونی هستند که مانع از هرگونه نشتی هوا در ناحیه اتصال می‌شوند. از دیگر مزایای قابل‌توجه این فیتینگ می‌توان به وزن سبک، قیمت اقتصادی، امکان کدگذاری بر اساس رنگ، و تنوع در متریال و پوشش سطحی اشاره کرد که استفاده از آن را در انواع تابلوهای کنترل، جعبه‌های ابزار و دستگاه‌های CNC آسان‌تر می‌سازد.

جزئیات فنی رابط تابلویی پنوماتیک سایز 8

• نوع اتصال: فیتینگ پنوماتیکی تابلویی مستقیم

• سایز شیلنگ قابل اتصال: ۸ میلی‌متر (OD8)

• نوع نصب: پنل‌مانت با رزوه نری + مهره نگه‌دارنده

• متریال بدنه:

  • مدل‌های پلاستیکی: پلی‌آمید (PA66)، پلی‌اتیلن مقاوم

  • مدل‌های فلزی: برنج آبکاری‌شده با نیکل یا کروم

• نوع آب‌بندی:

  • با اورینگ NBR یا EPDM

  • قابلیت آب‌بندی رزوه با نوار تفلون

• محدوده فشار کاری:

  • پلاستیکی: 0 تا 10 بار

  • فلزی: 0 تا 15 بار

• محدوده دمایی قابل تحمل: -20 تا +60 درجه سانتی‌گراد

• نوع رزوه: BSPT (R1/8 یا R1/4 بسته به مدل)

• برندهای موجود:

  • Shako (شاکو – تایوان)

  • Airtac (ایرتک – چین)

  • Festo (فستو – آلمان)

  • Camozzi (کاموزی – ایتالیا)

• طول رزوه: 8 تا 12 میلی‌متر (متناسب با ضخامت پنل)

• ضخامت قابل پشتیبانی پنل: تا 5 میلی‌متر

• رنگ‌بندی متداول: مشکی، سفید، آبی، قرمز، نارنجی

• موارد مصرف:

  • تابلو برق‌های صنعتی

  • سیستم‌های ابزار دقیق

  • دستگاه‌های کنترل هوای فشرده

  • تجهیزات آزمایشگاهی

  • ایستگاه‌های مونتاژ نیمه‌خودکار

تفاوت رابط تابلویی سایز 8 با سایر فیتینگ‌ها

برخلاف فیتینگ‌های معمولی که صرفاً نقش اتصال شیلنگ‌ها را دارند، رابط تابلویی سایز 8 برای نصب دائم و محکم روی پنل طراحی شده است. این تفاوت در ساختار نصب، باعث افزایش ایمنی، کاهش لرزش و افزایش زیبایی چیدمان تجهیزات می‌شود. از طرفی، فیتینگ‌های تابلویی نسبت به مدل‌های زانویی یا مستقیم عادی، دارای بدنه مقاوم‌تر، آب‌بندی چندلایه، و دقت بیشتر در ساخت رزوه هستند. در مدل‌های برنجی، تحمل فشار و دمای بیشتر نیز به چشم می‌خورد که استفاده از آن را در محیط‌های سخت صنعتی امکان‌پذیر می‌سازد.

نکات مهم هنگام انتخاب رابط تابلویی پنوماتیکی

• بررسی دقیق قطر شیلنگ و هماهنگی با سایز 8 میلی‌متر

• بررسی استاندارد رزوه (BSPT یا NPT) متناسب با تجهیز یا پنل

• انتخاب متریال مناسب بر اساس شرایط محیطی (پلاستیکی یا فلزی)

• استفاده از اورینگ سالم یا نوار تفلون برای جلوگیری از نشتی در نصب

• اطمینان از تطابق ضخامت پنل با طول رزوه موجود در فیتینگ

بخش پرسش و پاسخ (FAQ)

۱. آیا رابط تابلویی پنوماتیک سایز 8 برای سیستم‌های تحت خلاء نیز مناسب است؟
در صورتی که اورینگ‌های داخلی کیفیت مناسبی داشته باشند و نشتی در رزوه وجود نداشته باشد، استفاده از این فیتینگ در سیستم‌های خلاء نیز امکان‌پذیر است.

۲. تفاوت اصلی بین نسخه‌های پلاستیکی و فلزی این رابط چیست؟
مدل‌های فلزی از نظر دوام و فشارپذیری قوی‌تر بوده و در محیط‌های صنعتی خشن بهتر عمل می‌کنند، اما مدل‌های پلاستیکی سبک‌تر و اقتصادی‌تر هستند.

۳. آیا نصب این فیتینگ به ابزار خاصی نیاز دارد؟
برای اتصال رزوه به پنل از آچار برای بستن مهره استفاده می‌شود، اما ورود شیلنگ به‌صورت فشاری و بدون ابزار انجام می‌گیرد.

۴. آیا می‌توان این نوع فیتینگ را در فضای باز استفاده کرد؟
بله، در صورت استفاده از نسخه‌های فلزی با آبکاری مقاوم و درزگیر مناسب، می‌توان آن را در فضای باز و در برابر رطوبت به کار برد.

۵. در صورت نشتی از محل اتصال شیلنگ چه اقدامی باید انجام داد؟
ابتدا باید بررسی شود که شیلنگ به‌درستی داخل فیتینگ فشرده شده باشد. اگر مشکل ادامه داشت، ممکن است اورینگ فرسوده شده باشد که نیاز به تعویض دارد.
