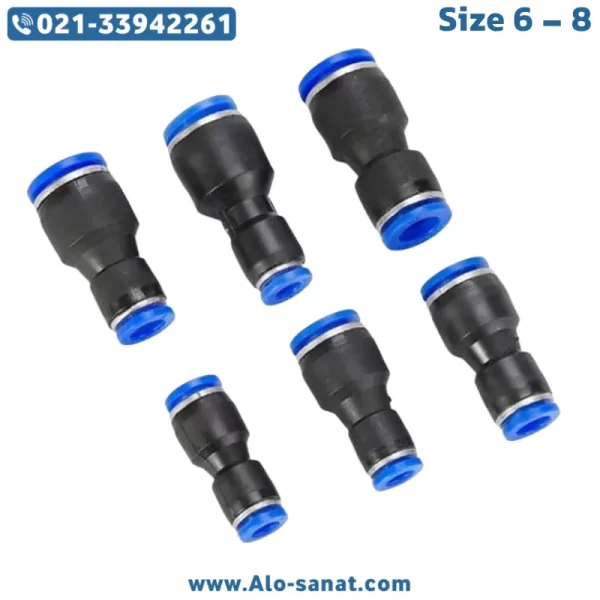

رابط مستقیم متغیر 6 به 8 پنوماتیک یکی از مهمترین اجزای سیستمهای هوای فشرده محسوب میشود و در اکثر پروژههای پنوماتیک صنعتی مشاهده میشود. این اتصال پنوماتیک به کمک طراحی ساده و وزن کم، امکان اتصال شیلنگهای با قطر 6 میلیمتر و 8 میلیمتر را فراهم کرده و به همین دلیل برای ارتقاء، تغییر مسیر خطوط و یا انشعابگیری انتخابی مناسب است. رابط مستقیم هوا با ساختار پلاستیکی مقاوم در برابر فشار و ضربه، عمر بالایی داشته و در برابر خوردگی، رطوبت و عوامل محیطی پایدار میماند. در سیستمهای صنعتی، وجود کوچکترین نشتی در مسیر هوای فشرده میتواند موجب افت راندمان، خاموشی تجهیزات، افزایش مصرف انرژی و هزینه نگهداری شود؛ بنابراین انتخاب یک رابط پنوماتیک باکیفیت و دارای آببندی مناسب اهمیت بالایی دارد. رابط مستقیم متغیر 6 به 8 پنوماتیک با اورینگ داخلی مقاوم و آببندی عالی، نیاز به استفاده از نخ تفلون را تا حد زیادی کاهش میدهد و اتصال ایمن را تضمین میکند. تنوع رنگ بدنه این محصول در صنعت رایج است و معمولاً در رنگهای مشکی، آبی، سفید، نارنجی یا قرمز عرضه میشود تا تکنسین بتواند بهصورت بصری مسیرها و سایزها را تفکیک کند. استفاده از فیتینگ پنوماتیک در پروژههای اتوماسیون، خطوط مونتاژ، صنایع بستهبندی، ماشینآلات CNC و سیستمهای انتقال سیال بسیار رایج است و این نوع اتصال باعث سهولت در تعمیرات و افزایش سرعت نصب میشود.
معرفی رابط مستقیم متغیر 6 به 8 پنوماتیک
رابط مستقیم متغیر 6 به 8 پنوماتیک بهعنوان یک اتصال پنوماتیک پرکاربرد در سیستمهای صنعتی، وظیفه دارد شیلنگهای بادی با دو قطر مختلف را به یکدیگر متصل کرده و جریان هوا را بدون افت فشار و نشتی منتقل کند. این رابط پنوماتیک از متریال مقاوم پلیمر صنعتی (یا در برخی نسخهها جنس برنجی با آبکاری نیکل) تولید شده و در مقابل فشار کاری مشخص، تحمل بالایی نشان میدهد. طراحی داخل قطعه بهگونهای است که جریان هوا با کمترین افت هد عبور کرده و سطح داخلی صاف مانع ایجاد اغتشاش و توربولانس میشود. ساختمان این رابط مستقیم هوا شامل قسمت قفلکننده، اورینگ داخلی برای آببندی، و بدنه مقاوم است که تحمل ضربه، سایش و دمای متوسط را دارد. به دلیل عدم استفاده از جوشکاری یا رزوه داخلی پیچیده، وزن این اتصال کم بوده و برای تجهیزات حساس ایدهآل است. رابط مستقیم متغیر 6 به 8 پنوماتیک گزینهای محبوب بین تکنسینهای سیستمهای اتوماسیون است، زیرا باعث افزایش انعطاف در تغییر قطر شیلنگها بدون نیاز به تعویض کل خط لوله میشود. این اتصال پنوماتیک در ماشینآلات خطوط تولید، بستهبندی مواد غذایی، صنایع رنگ، سیستمهای خشککن هوا، تجهیزات آزمایشگاهی و ماشینآلات تزریق بسیار کاربرد دارد. برندهای معتبر جهانی مانند SMC، Camozzi، Festo، Airtac و شیلنگهای پنوماتیک تولید داخل نیز غالباً سازگاری بالایی با این رابط دارند. نصب آسان بدون نیاز به ابزار خاص و قابلیت اتصال مستقیم سریع از مهمترین دلایل محبوبیت این اتصال پنوماتیک است.
مزایای استفاده از رابط مستقیم متغیر 6 به 8 پنوماتیک
استفاده از رابط مستقیم متغیر 6 به 8 پنوماتیک دارای مزایای بسیار مهمی در سیستمهای هوای فشرده است. نخست، این رابط پنوماتیک با قابلیت اتصال سریع و بدون نیاز به چسب یا لحیمکاری، نصب آسانی دارد و تکنسین میتواند در چند ثانیه شیلنگ را متصل و جدا کند. دوم، وجود اورینگ داخلی با متریال درجهیک، مانع از نشتی هوا شده و هزینه نگهداری و مصرف انرژی را کاهش میدهد. سوم، رابط مستقیم هوا به دلیل طراحی استاندارد، با اکثر برندهای شیلنگ و سیستمهای پنوماتیکی سازگار است. چهارم، این اتصال فیتینگ به دلیل طراحی متغیر خود، امکان تطبیق دو سایز مختلف را بدون نیاز به مبدلهای بزرگ ایجاد میکند، بنابراین در شرایطی که نیاز به کاهش یا افزایش لحظهای قطر شیلنگ وجود دارد، یک گزینه ایدهآل به شمار میرود. پنجم، استفاده از رنگبندی استاندارد باعث مدیریت بهتر خطوط لوله و تفکیک مسیرها میشود. ششم، بدنه سبک باعث عدم ایجاد اضافهبار روی نازلها و کوپلینگهای دیگر میشود و در نهایت، طول عمر بالا و مقاومت در برابر خوردگی ارزش اقتصادی این رابط پنوماتیک را افزایش میدهد.
جزئیات فنی رابط مستقیم متغیر 6 به 8 پنوماتیک
برند: متنوع (سازگار با استاندارد صنعتی)
مدل: Variable Straight 6-8
نوع اتصال: فیتینگ پنوماتیک مستقیم
سایز ورودی: 6 میلیمتر
سایز خروجی: 8 میلیمتر
جنس بدنه رایج: پلیمر صنعتی مقاوم (PBT) یا نسخه برنجی آبکاریشده
نوع رزوه: بسته به مدل، بدون رزوه یا رزوه خارجی در برخی نسخهها
نوع آببندی: اورینگ داخلی با قابلیت آببندی لحظهای و بدون نشتی
محدوده فشار کاری: 0 تا 10 بار (بسته به برند)
حداکثر فشار قابل تحمل: تا 14 بار
محدوده دمای کاری: 0 تا 60 درجه سانتیگراد در نسخه پلاستیکی
سازگاری با سیالات: هوای فشرده، گازهای بیخطر
موارد استفاده: اتوماسیون صنعتی، سیستمهای ابزار دقیق، خطوط تولید و مونتاژ
استاندارد ساخت: ISO pneumatic fitting compatible
مکانیزم قفل: قفل اتوماتیک فشاری
نیاز به ابزاری خاص: بدون نیاز به ابزار
طول عمر متوسط: طول عمر بالا در صورت استفاده صحیح
نوع طراحی: مستقیم (Straight) با قابلیت انتقال در یک خط مستقیم
مناسب برای: شیلنگهای پلیاتیلن، پلیاورتان، نایلونی
سیستمهای پنوماتیک اغلب در محیطهای صنعتی نگهداری میشوند و این موضوع ایجاب میکند تمام فیتینگها از جمله رابط مستقیم هوا، دارای بدنه مستحکم و مطمئن باشند. نسخههای برنجی آبکاری شده مقاومت بیشتری در برابر دما و ضربه دارند و مناسب پروژههای فشار بالا و محیطهای روغنی هستند. نسخههای پلیمری به دلیل وزن کم و قیمت مناسب در خطوط تولید سریع کاربرد بیشتری دارند.
کاربردهای رابط مستقیم متغیر 6 به 8 پنوماتیک
یکی از مهمترین کاربردها، تغییر سایز لحظهای شیلنگها در پروژههایی است که نیاز به تغییر قطر وجود دارد. در تجهیزات بستهبندی غذا، ماشینآلات رباتیک، خطوط مونتاژ کارخانجات خودرو، و تجهیزات بادی پنوماتیک، این اتصال پنوماتیک نقش مهمی ایفا میکند. در سیستمهای ابزار دقیق که نیازمند فشار پایدار هستند، رابط مستقیم هوا با حداقل نشتی باعث پایداری عملکرد تجهیزات میشود. همچنین در سیستمهای انتقال هوای خشک، ویژگی آببندی بالا مانع ورود رطوبت و هوا به بیرون میشود.
نکات مهم نصب رابط مستقیم متغیر 6 به 8 پنوماتیک
هنگام نصب این رابط پنوماتیک توصیه میشود که انتهای شیلنگ بریدهشده صاف و بدون پلیسه باشد تا آببندی صحیح انجام گیرد. فشار هوا باید در بازه استاندارد باشد و از وارد آوردن فشار ضربهای شدید اجتناب شود. در محیطهایی با روغن صنعتی، ترجیحاً از نسخه برنجی استفاده شود. دمای بیش از حد باعث کاهش عمر اورینگ خواهد شد. شیلنگ باید بدون تنش و کشش در مسیر قرار گیرد تا اتصال مستقیم هوا تحت فشار خمشی قرار نگیرد.
تفاوت رابط مستقیم متغیر 6 به 8 با سایر فیتینگهای پنوماتیک
این رابط نسبت به رابط زانویی مزیت کمترین افت فشار را دارد، زیرا مسیر مستقیم موجب جریان آزادتر هوا میشود. نسبت به سهراهی، از نظر قیمت اقتصادیتر است و برای تغییر قطر مناسبتر میباشد. در مقایسه با فیتینگهای فلزی، وزن کمتر و قیمت مناسبتری دارد. این رابط مستقیم پنوماتیک برای خطوط طولانی بسیار مناسب است و در مواقعی که جای کافی برای زانو وجود ندارد، استفاده از آن ضروری است.
نگهداری و عیبیابی رابط مستقیم متغیر 6 به 8 پنوماتیک
عیبیابی اغلب مربوط به نشتی و افت فشار است. اگر نشتی شنیده شود، ابتدا بررسی اورینگ ضروری است. در صورت وجود ترک روی بدنه، باید قطعه تعویض شود. اگر شیلنگ لیز میخورد، استفاده از شیلنگ استاندارد توصیه میشود. عدم عبور هوا نشانگر گرفتگی داخلی است و نیاز به تمیزکاری دارد. نگهداری منظم باعث افزایش طول عمر میشود.
جمعبندی
رابط مستقیم متغیر 6 به 8 پنوماتیک یک فیتینگ کاربردی، اقتصادی و بسیار مناسب برای اتصالات شیلنگهای پنوماتیک با سایز متفاوت است. با داشتن آببندی قوی، مقاومت در برابر فشار، نصب سریع و سازگاری با انواع شیلنگها، انتخابی مناسب برای تکنسینها و پروژههای صنعتی محسوب میشود. این رابط پنوماتیک به دلیل طراحی استاندارد، کارکرد بدون نشتی و انعطاف در خطوط صنعتی، یکی از پرمصرفترین اجزای هوای فشرده است. همراه داشتن چند عدد رابط مستقیم هوا در کارگاه، سرعت تعمیرات را افزایش میدهد و از توقف خط تولید جلوگیری میکند.
پرسش و پاسخ (FAQ)
1. آیا رابط مستقیم متغیر 6 به 8 پنوماتیک برای گازهای خورنده مناسب است؟
خیر، برای گازهای خورنده بهتر است از نسخه برنجی با آبکاری محافظ استفاده شود.
2. آیا میتوان این رابط پنوماتیک را در دمای بالا استفاده کرد؟
نسخه پلاستیکی حداکثر تا حدود 60 درجه مناسب است؛ برای دمای بالاتر بهتر است نسخه فلزی انتخاب شود.
3. آیا این رابط مستقیم هوا نیاز به استفاده از نخ تفلون دارد؟
در اکثر موارد خیر، زیرا اورینگ داخلی آببندی مناسب را انجام میدهد.
4. چه زمانی باید رابط مستقیم متغیر 6 به 8 تعویض شود؟
در صورت نشتی مداوم، ترکخوردگی بدنه، یا خرابی اورینگ.
5. آیا این اتصال پنوماتیک با شیلنگهای پلیاورتان سازگار است؟
بله، کاملاً سازگار بوده و نصب بسیار آسان دارد.
