رابط پنوماتیک واسط 6 (بینراهی) یکی از قطعات پرکاربرد در سیستمهای هوای فشرده و اتوماسیون صنعتی است که با هدف اتصال دو شیلنگ همسایز در مسیر انتقال باد طراحی شده است. این فیتینگ دو سر شلنگخور بهصورت Push-In بوده و بدون نیاز به رزوه، چسب، تفلنی یا ابزار تخصصی نصب میشود. مکانیزم داخلی قفل فلو و اورینگ لاستیکی، هوا را در مسیر بدون نشتی و با حداقل افت فشار عبور میدهد. استفاده از این رابط پنوماتیک در تعمیرات، افزایش طول مسیر شیلنگ، تغییر مسیر جریان هوا و اتصال تجهیزات جانبی رایج است. بهدلیل طراحی ساده و کاربردی، تکنسینهای ابزار دقیق و مهندسان نگهداری از این اتصال پلاستیکی در پروژههای صنعتی استفاده گسترده دارند.
معرفی رابط پنوماتیک واسط 6 (بینراهی)
رابط پنوماتیک واسط 6 یک فیتینگ Push-In محسوب میشود که برای اتصال سریع و قابلاعتماد شیلنگهای سایز 6 میلیمتر در سیستم پنوماتیک طراحی شده است. در بسیاری از کارخانهها، تغییر موقعیت دستگاهها، افزایش طول مسیر باد یا تعمیرات بخشهای فرسوده از اهمیت بالایی برخوردار است و اینجاست که رابط مستقیم هوا نقش مهمی ایفا میکند. این اتصال پلاستیکی سبک، مقاوم و دارای مکانیزم قفل داخلی است که با قرارگیری شیلنگ در عمق محفظه، حلقه فلوگیر (Grip Ring) آن را ثابت نگه میدارد. در پشت حلقه فلوگیر نیز یک اورینگ قرار دارد که وظیفه آببندی هوا را بر عهده دارد. برندهای داخلی و خارجی این محصول را با کیفیتهای متفاوت تولید میکنند و در مستندات صنعتی با نام Pneumatic Inline Coupler نیز شناخته میشود. رنگبندی متنوع این فیتینگ (آبی، مشکی، سفید، قرمز یا نارنجی) امکان کدگذاری خطوط هوایی را فراهم میکند. این رابط پنوماتیک در صنایع مونتاژ، CNC، رباتیک سبک، سیستمهای پالتایز و تجهیزات چاپ کاربرد دارد. ساده بودن نصب آن باعث کاهش زمان توقف خط تولید میشود و هزینه سرویس سیستم را کاهش میدهد.
مزایا استفاده از رابط پنوماتیک واسط 6
استفاده از این اتصال مزایای متعددی در بهرهوری و ایمنی خطوط هوای فشرده ایجاد میکند. مهمترین مزیت این رابط مستقیم هوا، حذف نشتی در اتصال میان دو شیلنگ است که باعث افزایش راندمان کمپرسور و صرفهجویی در مصرف انرژی میشود. نصب سریع و جداسازی آسان بدون نیاز به آچار یا بست فلزی، دومین مزیت کاربردی این فیتینگ محسوب میشود. مکانیزم Push-In سرعت مونتاژ را افزایش داده و احتمال خطای انسانی را کاهش میدهد. این رابط دو سر شلنگخور نسبت به اتصالات فلزی سبکتر است و فشار اضافه روی شبکه شلنگ ایجاد نمیکند. از نظر اقتصادی، قیمت مناسب و سهولت جایگزینی، این محصول را به یکی از محبوبترین اتصالهای صنعتی تبدیل کرده است. همچنین در مسیرهایی که لرزش موتور تحریک میشود، ساختار محکم و حلقه قفل داخلی مانع جداشدگی شیلنگ میگردد.
جنس و ساختار رابط پنوماتیک واسط 6
بدنه رابط پنوماتیک واسط 6 از پلیمر صنعتی مهندسی شده مانند پلیآمید یا پلیاستال تولید میشود. این مواد در مقابل سایش، دما و ضربه مقاوم هستند. حلقه فلوگیر از فولاد فنری یا پلیاستال سخت ساخته شده تا خاصیت ارتجاعی و قفلکنندگی خود را در طول زمان حفظ کند. اورینگ داخلی از جنس NBR یا EPDM است که مقاومت حرارتی و دوام شیمیایی بالایی دارد. عدم وجود رزوه باعث کاهش نقاط نشتی و افزایش کیفیت آببندی شده است. این اتصال Push-In بدون نیاز به مهرهبندی و تفلنی، تنها با فشار دست نصب میشود. در سیستمهای اتوماسیون که جریان باد در تمام طول شیفت کاری فعال است، عملکرد بدون نشتی این اتصال از اهمیت بالایی برخوردار است.
عملکرد مکانیزم قفل شیلنگ در رابط پنوماتیک
وقتی شیلنگ سایز 6 وارد دهانه فیتینگ میشود، ابتدا مخروط هدایتکننده، مسیر را برای ورود آسان فراهم میکند. سپس حلقه فلوگیر با دندانههای داخلی خود شیلنگ را محکم قفل میکند تا در اثر فشار هوا یا لرزش، جدا نشود. اورینگ در پشت حلقه قرار گرفته و هوابندی کامل انجام میشود. برای آزاد کردن شیلنگ، کاربر حلقه Release را به سمت داخل فشار داده و دندانههای قفل عقبنشینی میکنند تا شیلنگ آزاد شود. این طراحی امنیت و ایمنی شغلی را افزایش میدهد.
سازگاری رابط پنوماتیک واسط 6 با شیلنگهای صنعتی
شیلنگهای پنوماتیک از جنس PU یا PA برای سایز 6 میلیمتر، انعطافپذیری و مقاومت مناسبی برای عملکرد در خطوط کنترل دارند. این فیتینگ توانایی تحمل تغییرات فشار لحظهای را دارد. سازگاری ابعادی و انطباق دقیق قطر داخلی اتصال پلاستیکی باعث حداقل افت فشار جریان باد میشود. این اتصال مناسب ابزارهای سبک، سیلندرهای کوچک، نازلها، حسگرهای پنوماتیک و شیرهای کنترل جهت است.

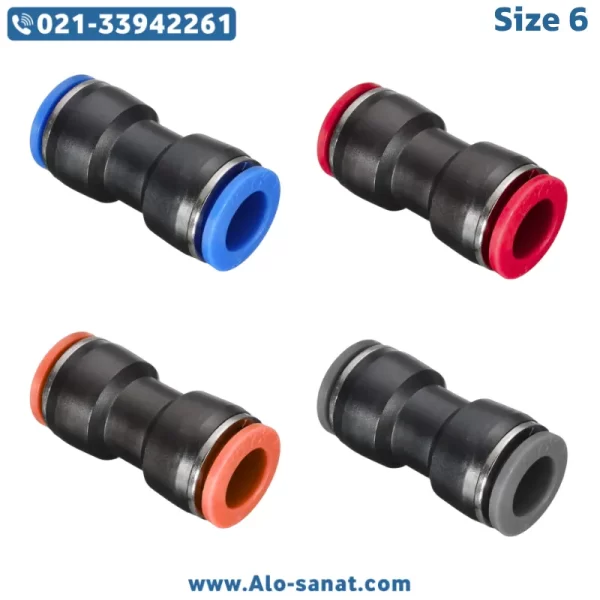

رنگبندی فیتینگ و اهمیت آن در خطوط صنعتی
تکنسینهای ابزار دقیق برای تفکیک سریع خطوط از رنگبندی استفاده میکنند. مثلاً قرمز برای هوای روغنی، آبی برای هوای خشک، نارنجی برای مسیرهای پرخطر. این کدگذاری سرعت تعمیرات را افزایش داده و خطرات را کاهش میدهد.
نکات نصب رابط پنوماتیک واسط 6
در زمان نصب موارد زیر رعایت شود:
شیلنگ تمیز باشد
لبه شیلنگ صاف و بدون ترک باشد
فشار بهتدریج اعمال شود
پس از نصب، کشش آزمایشی انجام شود
برای جداسازی، حلقه Release فشار داده شود
این موارد عمر اتصال و شیلنگ را افزایش میدهد.
نگهداری و سرویس دورهای
هرچند رابط پنوماتیک واسط 6 قطعهای کمخطر است، اما بهتر است:
هر ماه اورینگ از لحاظ خشکشدگی بررسی شود
در صورت ترکخوردگی بدنه تعویض شود
با کف صابون نشتی بررسی شود
فقط شیلنگ سالم نصب شود
در صورت نشتی از سایز هوز متفاوت استفاده نشود
نکات ایمنی در استفاده از فیتینگ بینراهی
در فشار بالای سیستم، بههیچوجه شیلنگ را با زور جدا نکنید. قطع جریان باد قبل از جداکردن توصیه میشود. در مکانهایی که احتمال گیرکردن کابل وجود دارد، از بست محافظ استفاده کنید.
تفاوت رابط واسط 6 با اتصالات زانویی و T
رابط واسط مسیر جریان را مستقیم نگه میدارد. زانویی مسیر را 90 درجه تغییر میدهد. فیتینگ T مسیر را دو شاخه میکند. این تفاوت در طراحی باعث تفاوت مصرف انرژی و فشار میشود.
طول عمر و کیفیت اتصال
در صورت استفاده صحیح، این اتصال 3 تا 7 سال عمر مفید دارد. خشکشدن اورینگ تنها عامل کاهش عمر است. استفاده از برند معتبر، کیفیت سیستم را تضمین میکند.
کاربردهای حرفهای رابط پنوماتیک واسط 6
این اتصال در:
ماشینهای CNC
سیستمهای چاپ صنعتی
خطوط بستهبندی
رباتیک سبک
سیستمهای تست فشار
کاربرد دارد.
جزئیات فنی رابط پنوماتیک واسط 6 (بینراهی)
برند: ترکیبی (Brand Internal/External) برند داخلی/Brand International
نوع اتصال: دو سر شلنگخور Push-In Inline
سایز شیلنگ: 6 میلیمتر
جنس بدنه: پلیآمید صنعتی
جنس حلقه فلوگیر: فولاد فنری
جنس اورینگ: NBR
حداکثر فشار کاری: 10 بار
حداکثر دما: 60 درجه سانتیگراد
جریان مجاز: کم تا متوسط
آببندی: اورینگ داخلی
نیاز به ابزار: ندارد
تاثیر افت فشار در سیستم پنوماتیک
اگر اتصال نشتی داشته باشد، کمپرسور مجبور میشود طولانیتر کار کند. این موضوع:
برق بیشتری مصرف میکند
عمر کمپرسور را کاهش میدهد
ایرادات کنترل سیلندر ایجاد میکند
استفاده از رابط استاندارد از این مشکلات جلوگیری میکند.
سیگنالهای خرابی
نشانههای خرابی عبارتند از:
صدای هیس
کاهش قدرت سیلندر
دیر پاسخ دادن شیرها
ایستایی ناگهانی نازل
با تعویض سریع اتصال، مشکلات برطرف میشود.
روش تست نشتی
بهترین روش:
کف صابون
تزریق هوای سبک
چک کردن با دست
در صورت حباب زدن، نشتی وجود دارد.
جمعبندی
رابط پنوماتیک واسط 6 دو سر شلنگخور یک اتصال سبک، دقیق و قابلاعتماد برای انتقال جریان هوای فشرده در خطوط ابزار دقیق است. مکانیزم Push-In، اورینگ داخلی و حلقه قفلکننده، عملکرد طولانیمدت بدون نشتی را تضمین میکنند. این فیتینگ سرعت تعمیرات را افزایش داده و از افت فشار سیستم جلوگیری میکند. نگهداری ساده و قیمت مناسب، این اتصال پلاستیکی را به انتخاب اول تکنسینهای اتوماسیون تبدیل کرده است.
سوالات متداول (FAQ)
آیا این فیتینگ نیاز به تفلنی دارد؟
خیر، چون هیچ رزوهای ندارد و آببندی توسط اورینگ داخلی انجام میشود.آیا حلقه فلوگیر بعد از مدتی ضعیف میشود؟
در صورت استفاده صحیح خیر، اما استفاده از شیلنگ خشدار عمر آن را کم میکند.آیا این اتصال برای هوای روغنی مناسب است؟
بله، تا زمانی که اورینگ مناسب باشد.آیا میتوان شیلنگهای سایز متفاوت را با این فیتینگ وصل کرد؟
خیر، فقط برای سایز 6 میلیمتر طراحی شده است.بهترین روش تشخیص نشتی چیست؟
تست کف صابون دقیقترین روش است.
