سهراهی T10 پنوماتیک شلنگخور یکی از قطعات کلیدی در سیستمهای هوای فشرده است که نقش آن در تقسیم و توزیع جریان هوا میان سه مسیر مختلف غیرقابل انکار است. این قطعه با طراحی دقیق، ساختار مقاوم و نصب سریع، به یکی از اجزای پرکاربرد در صنایع اتوماسیون، خطوط تولید و تجهیزات کنترل تبدیل شده است.
در سیستمهای پنوماتیکی، انتقال مطمئن هوای فشرده از اهمیت بالایی برخوردار است، چراکه هرگونه نشتی، افت فشار یا ناپایداری جریان میتواند بر عملکرد کل مجموعه تأثیر منفی بگذارد. سهراهی پنوماتیک T10 با طراحی فشاری (Push-in Fitting) این اطمینان را به کاربر میدهد که اتصالها بدون ابزار، سریع و کاملاً ایمن انجام شوند.
این اتصال با قطر ۱۰ میلیمتر برای شیلنگهای متوسط و بزرگ طراحی شده است که نیازمند حجم جریان هوای بیشتر هستند. به همین دلیل در سیستمهای صنعتی سنگینتر، رباتهای پنوماتیکی و ماشینآلات با چندین عملگر بادی، کاربرد فراوانی دارد.
معرفی سهراهی پنوماتیک شلنگخور T10

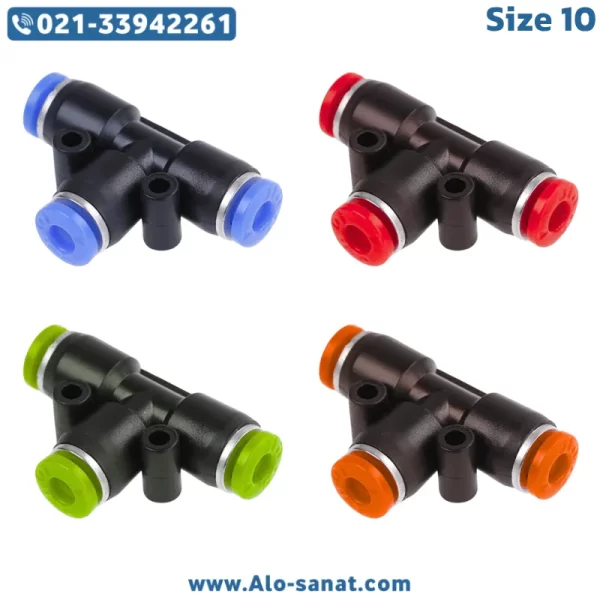

سهراهی T10 پنوماتیک، یک رابط پنوماتیک T شکل است که امکان اتصال همزمان سه شیلنگ با قطر ۱۰ میلیمتر را فراهم میکند. این فیتینگ با مکانیزم فشاری (Push-in) ساخته شده تا شیلنگها بدون نیاز به نوار تفلون یا ابزار، بهصورت ایمن در جای خود قفل شوند.
بدنهی این قطعه معمولاً از دو جنس مختلف تولید میشود:
پلاستیک صنعتی PBT برای وزن سبکتر و مقاومت در برابر رطوبت و مواد شیمیایی.
برنج با روکش نیکل (Nickel-Plated Brass) برای محیطهای صنعتی سنگین و فشار بالا.
در طراحی داخلی سهراهی T10، چنگکهای استیل ضدزنگ برای نگهداری محکم شیلنگ و اورینگهای لاستیکی از جنس NBR جهت آببندی کامل استفاده شده است. این ترکیب باعث عملکردی بدون نشتی و طول عمر بالا در شرایط کاری مختلف میشود.
مزایا استفاده از سهراهی T10 پنوماتیک شلنگخور
۱. نصب سریع و بدون ابزار: مکانیزم Push-in باعث نصب آسان و صرفهجویی در زمان میشود.
۲. هوابندی مطمئن: اورینگ NBR از نشت هوا جلوگیری کرده و فشار سیستم را ثابت نگه میدارد.
۳. مقاومت مکانیکی بالا: بدنه مقاوم در برابر شوک، لرزش و حرارت.
۴. قابلیت استفاده مجدد: امکان جدا کردن و نصب مجدد بدون آسیب به بدنه یا شیلنگ.
۵. مقاومت در برابر خوردگی و روغن: مناسب برای محیطهای مرطوب یا دارای ذرات روغن در هوا.
۶. طراحی دقیق برای افت فشار حداقلی در عبور جریان هوا.
جزئیات فنی سهراهی T10 پنوماتیک شلنگخور
برند: شاکو (Shako) یا معادل اروپایی (Aignep / SMC / Festo)
مدل: T10 Pneumatic T-Fitting
نوع اتصال: سهراهی فشاری (Push-in Type)
قطر شیلنگ قابل اتصال: 10 میلیمتر
جنس بدنه: پلاستیک PBT / برنج نیکلپوش
جنس چنگک: استیل ضدزنگ
جنس اورینگ: NBR مقاوم در برابر حرارت و روغن
فشار کاری: 0 تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز
رنگ بدنه: مشکی، آبی، نارنجی یا سفید
وزن تقریبی: 35 تا 45 گرم
کاربردها: خطوط انتقال هوای فشرده، سیستمهای اتوماسیون صنعتی، ابزار بادی و تجهیزات کنترل جریان.
عملکرد فنی سهراهی T10
در عملکرد سهراهی پنوماتیک T10، هوای فشرده از یک مسیر ورودی به دو خروجی منتقل میشود. طراحی داخلی این فیتینگ به گونهای است که جریان هوا با حداقل افت فشار و بدون اغتشاش در مسیر حرکت کند.
چنگکهای فلزی استیل ضدزنگ با فشردن شیلنگ، آن را در جای خود قفل میکنند و اورینگ داخلی NBR آببندی کامل را ایجاد مینماید. این ساختار باعث جلوگیری از نشتی حتی در فشارهای بالا میشود.
برای جداسازی، تنها کافی است رینگ آزادکننده را به سمت داخل فشار دهید تا چنگکها آزاد شده و شیلنگ بدون آسیب جدا شود. این طراحی به کاربر امکان میدهد در تعمیرات سریع یا تغییر مسیر جریان، بدون نیاز به ابزار اضافی عمل کند.
تفاوت مدل پلاستیکی و برنجی سهراهی T10
مدل پلاستیکی (PBT) سهراهی T10 برای سیستمهای سبکتر و خطوط با فشار کمتر مناسب است. وزن کم، قیمت پایین و مقاومت بالا در برابر رطوبت از ویژگیهای آن است.
اما مدل برنجی با روکش نیکل، برای محیطهای سنگینتر و فشارهای بالاتر (تا ۱۲ بار در برخی مدلها) استفاده میشود. این مدل در برابر سایش، روغن و حرارت دوام بالاتری دارد و در کارخانههای صنعتی، خطوط رنگپاشی، سیستمهای هوای ابزار دقیق و تجهیزات اتوماتیک سنگین کاربرد فراوانی دارد.
کاربردهای سهراهی T10 پنوماتیک شلنگخور
۱. سیستمهای هوای فشرده صنعتی: توزیع هوا میان چند مسیر در خطوط تغذیه.
۲. اتوماسیون و رباتیک: اتصال چند عملگر بادی (Actuator) به یک مسیر کنترلی.
۳. ماشینآلات بستهبندی: انشعاب جریان هوا برای چند ایستگاه کاری همزمان.
۴. ابزارهای بادی و کمپرسور: ایجاد تقسیم خروجی هوا برای چند ابزار مختلف.
۵. سیستمهای تهویه و کنترل فشار: هدایت جریان هوای تمیز بین بخشهای مختلف.
ویژگیهای طراحی و مهندسی
طراحی داخلی صیقلی جهت عبور یکنواخت جریان هوا.
چنگکهای مقاوم برای جلوگیری از جدا شدن ناگهانی شیلنگ.
بدنه مقاوم در برابر لرزش و فشار مکانیکی.
قابلیت تحمل فشار تا ۱۰ بار بدون افت کارایی.
سازگاری با شیلنگهای پلییورتان (PU) و پلیآمید (PA).
نکات نصب و نگهداری
۱. اطمینان از تمیزی شیلنگ قبل از نصب برای جلوگیری از آسیب به اورینگ.
۲. وارد کردن شیلنگ تا انتهای مسیر برای قفل کامل.
۳. جلوگیری از اعمال فشار زاویهای یا کشش زیاد بر شیلنگ.
۴. در محیطهای دارای روغن یا رطوبت، استفاده از مدل نیکلپوش توصیه میشود.
۵. بازدید دورهای اورینگها و تعویض در صورت فرسودگی جهت حفظ آببندی.
مزایای اقتصادی و عملکردی
سهراهی T10 پنوماتیک شلنگخور با حذف نیاز به اتصالات رزوهای و نصب بدون ابزار، زمان مونتاژ سیستمهای بادی را بهطور قابل توجهی کاهش میدهد. این مزیت در خطوط تولید و پروژههای صنعتی گسترده، موجب صرفهجویی در زمان و هزینه میشود.
جلوگیری از نشتی هوا نیز یکی از مهمترین عوامل صرفهجویی انرژی در سیستمهای هوای فشرده است، زیرا هر درصد افت فشار، منجر به افزایش مصرف برق کمپرسور میشود.
برندهای معتبر تولیدکننده
از برندهای برجسته در تولید سهراهی T10 پنوماتیک میتوان به Shako، SMC، Festo و Aignep اشاره کرد. این برندها با استفاده از مواد اولیه مرغوب، دقت در ساخت رزوهها و رعایت استانداردهای ISO 4414 و CE، اتصالاتی با دوام و عملکرد پایدار تولید میکنند.
جمعبندی
سهراهی T10 پنوماتیک شلنگخور با ساختار مقاوم، طراحی مهندسیشده و مکانیزم فشاری سریع، از اصلیترین اجزای هر سیستم هوای فشرده محسوب میشود. این فیتینگ با امکان اتصال سه مسیر بهصورت ایمن، بدون نشتی و با طول عمر بالا، گزینهای ایدهآل برای استفاده در صنایع تولیدی، ابزار دقیق و سیستمهای کنترل خودکار است.
در صورت نصب صحیح و نگهداری منظم، این اتصال تا سالها عملکردی بدون خطا و پایدار خواهد داشت و به افزایش بهرهوری و کاهش هزینههای نگهداری کمک میکند.
پرسش و پاسخ (FAQ)
۱. آیا سهراهی T10 پنوماتیک شلنگخور برای مایعات هم قابل استفاده است؟
خیر، این مدل فیتینگ فقط برای هوای فشرده طراحی شده و استفاده با مایعات باعث آسیب به اورینگ و کاهش طول عمر قطعه میشود.
۲. تفاوت سهراهی T8 و T10 در چیست؟
تفاوت اصلی در قطر شیلنگ قابل اتصال است. مدل T10 برای شیلنگهای ۱۰ میلیمتر طراحی شده و جریان هوای بیشتری عبور میدهد.
۳. آیا نیاز به نوار تفلون در نصب این اتصال وجود دارد؟
در مدل شلنگخور (Push-in) نیازی نیست، ولی اگر مدل رزوهدار استفاده شود، نوار تفلون برای آببندی رزوهها توصیه میشود.
۴. چه نوع شیلنگی برای سهراهی T10 مناسب است؟
شیلنگهای پلییورتان (PU) و پلیآمید (PA) با قطر خارجی ۱۰ میلیمتر بهترین گزینه هستند.
۵. اگر نشتی در محل اتصال به وجود آمد چه باید کرد؟
ابتدا از تمیزی و سالم بودن اورینگ اطمینان حاصل کنید، سپس شیلنگ را دوباره تا انتها وارد کنید. در صورت ادامه نشتی، اورینگ را تعویض نمایید.
