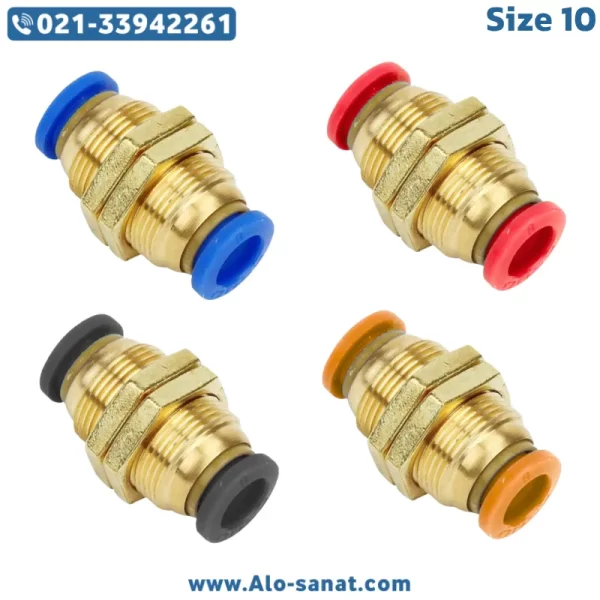

رابط تابلویی پنوماتیک سایز 10

رابط تابلویی پنوماتیک سایز 10، یک اتصال تخصصی از خانواده فیتینگ‌های پنوماتیکی است که برای نصب ایمن و منظم بر روی پنل یا جعبه ابزار طراحی شده و امکان عبور هوای فشرده به‌صورت پایدار و بدون نشتی را فراهم می‌سازد. این نوع فیتینگ برای اتصال شیلنگ با قطر خارجی 10 میلی‌متر طراحی شده و معمولاً از یک طرف با رزوه استاندارد به تابلو پیچ می‌شود و از طرف دیگر با مکانیزم فشاری، شیلنگ پنوماتیکی را دریافت می‌کند. در سیستم‌های کنترل صنعتی، رباتیک، ماشین‌آلات مونتاژ و تابلوهای پنوماتیک، استفاده از این رابط پنوماتیک باعث افزایش ایمنی، کاهش فضای اشغال‌شده و افزایش راندمان جریان هوای فشرده می‌شود. این اتصال که گاهی با نام فیتینگ پنل‌مانت 10 میلی‌متر، اتصال تابلویی پلاستیکی یا فلزی، رابط مستقیم هوا 10 هم شناخته می‌شود، در مدل‌های پلاستیکی، برنجی یا ترکیبی با اورینگ آب‌بندی تولید می‌شود و با انواع شیلنگ‌های پلی‌اتیلن، پلی‌اورتان یا نایلونی سازگاری دارد.

معرفی رابط تابلویی پنوماتیک سایز 10

رابط تابلویی سایز 10، یک قطعه کلیدی در دسته اتصالات پنوماتیکی تابلوئی است که با بهره‌گیری از ساختار دوطرفه، امکان عبور کنترل‌شده هوای فشرده از داخل تابلو به بیرون یا بالعکس را فراهم می‌کند. سمت رزوه‌دار این فیتینگ از درون پنل عبور داده می‌شود و با مهره نگه‌دارنده، روی بدنه ثابت می‌گردد. سمت دیگر آن، به صورت فشاری و Push-in طراحی شده تا شیلنگ سایز 10 میلی‌متر را در خود قفل کند و مانع از خروج ناگهانی شیلنگ شود.

در مقایسه با رابط پنوماتیک زانویی یا ساده، رابط تابلویی یک ویژگی منحصربه‌فرد دارد: امکان نصب ثابت در محل، بدون ایجاد لرزش و جابه‌جایی. این موضوع به‌ویژه در تابلوهای کنترلی و دستگاه‌هایی که تحت فشار بالا یا ارتعاش مداوم قرار دارند، اهمیت حیاتی دارد. برندهایی مانند Airtac، Shako، Festo و Camozzi، مدل‌های متنوعی از این نوع اتصال را با رزوه‌های مختلف، رنگ‌بندی‌های کدگذاری‌شده، و متریال‌های مقاوم به بازار عرضه کرده‌اند.

مزایای استفاده از رابط تابلویی پنوماتیک سایز 10

نصب ساده، آب‌بندی مطمئن، و طراحی مهندسی‌شده از جمله مهم‌ترین مزایای استفاده از این رابط پنوماتیکی هستند. قابلیت نصب در تابلوهای فلزی یا پلاستیکی و اطمینان از اتصال ایمن شیلنگ 10 میلی‌متری به پنل، باعث شده است این محصول در بسیاری از صنایع به‌عنوان یک قطعه استاندارد مورد استفاده قرار گیرد. همچنین تنوع در متریال ساخت (پلاستیکی یا فلزی)، امکان انتخاب دقیق متناسب با شرایط محیطی و فشار کاری را به کاربران می‌دهد. یکی دیگر از مزایای مهم، آب‌بندی چندلایه با اورینگ و رزوه مقاوم در برابر نشت است. به‌علاوه، طراحی فشرده این فیتینگ باعث صرفه‌جویی در فضا و تسهیل در کابل‌کشی و مسیرگذاری داخل تابلو می‌شود.

جزئیات فنی رابط تابلویی پنوماتیک سایز 10

• نوع اتصال: فیتینگ مستقیم تابلویی پنل‌مانت

• قطر ورودی شیلنگ: 10 میلی‌متر (OD10)

• نوع رزوه نصب: نری BSPT – R1/8 یا R1/4 (بسته به مدل)

• نوع قفل شیلنگ: فشاری Push-in با حلقه نگه‌دارنده

• جنس بدنه:

  • مدل‌های پلاستیکی: پلی‌آمید تقویت‌شده (PA66)، پلی‌اتیلن فشرده

  • مدل‌های فلزی: برنج با روکش نیکل

• متریال اورینگ: NBR یا EPDM برای آب‌بندی دوطرفه

• حداکثر فشار قابل تحمل:

  • مدل پلاستیکی: تا 10 بار

  • مدل فلزی: تا 15 بار

• محدوده دمایی قابل استفاده: -20 تا +60 درجه سانتی‌گراد

• مناسب برای شیلنگ‌های: PU، PE، Nylon با سایز OD10

• قابلیت نصب در: پنل‌های فلزی، تابلوهای صنعتی، جعبه ابزار

• ضخامت مجاز پنل: تا 6 میلی‌متر

• طول رزوه: از 8 تا 12 میلی‌متر

• نوع قفل تابلو: مهره فلزی یا پلاستیکی با دندانه نگهدارنده

• رنگ‌بندی متداول:

  • مشکی (رایج‌ترین)

  • سفید، قرمز، نارنجی، آبی (برای کدگذاری مسیر هوا)

• برندهای معتبر:

  • Airtac (ایرتک – چین)

  • Shako (شاکو – تایوان)

  • Festo (فستو – آلمان)

  • Camozzi (کاموزی – ایتالیا)

• کاربردها:

  • تابلو برق صنعتی

  • خطوط هوای فشرده ماشین‌آلات

  • سیستم‌های ابزار دقیق

  • پکیج‌های مونتاژ خودکار

  • رباتیک صنعتی و پنل‌های کنترل فشار

تفاوت رابط پنوماتیک سایز 10 با رابط‌های دیگر

برخلاف رابط‌های زانویی یا فیتینگ‌های ساده که در مسیر آزاد به‌کار می‌روند، رابط تابلویی سایز 10 مستقیماً روی بدنه یا پنل ثابت می‌شود. این تفاوت باعث افزایش دوام، نظم در طراحی مدار، و همچنین کاهش احتمال کنده شدن شیلنگ در اثر فشار می‌گردد. مدل‌هایی که از جنس برنج ساخته شده‌اند، علاوه بر استحکام بالا، در برابر خوردگی و حرارت نیز مقاوم هستند و به همین دلیل برای محیط‌های صنعتی خشن انتخاب مناسب‌تری محسوب می‌شوند.

نکات کلیدی هنگام خرید رابط تابلویی پنوماتیکی سایز 10

1. سایز دقیق شیلنگ: قطر شیلنگ باید دقیقاً 10 میلی‌متر باشد تا اتصال کامل و بدون نشتی صورت گیرد.

2. نوع متریال: در محیط‌های مرطوب یا گرم، از مدل فلزی با اورینگ باکیفیت استفاده شود.

3. طول رزوه: حتماً با ضخامت تابلو تطابق داشته باشد تا اتصال محکم شود.

4. استاندارد رزوه: مطمئن شوید رزوه محصول با روزه‌خور پنل همخوانی دارد (BSPT یا NPT).

5. نوع رنگ: برای مسیرگذاری بهتر، از رنگ‌های کدگذاری‌شده استفاده کنید.

بخش پرسش و پاسخ (FAQ)

۱. آیا رابط تابلویی سایز 10 برای فشار بالای 12 بار مناسب است؟
مدل‌های فلزی با متریال برنج آبکاری‌شده، در فشارهای تا 15 بار نیز عملکرد پایدار دارند و برای فشارهای بالا پیشنهاد می‌شوند.

۲. آیا می‌توان این فیتینگ را بدون ابزار خاص نصب کرد؟
برای بستن مهره نگه‌دارنده، نیاز به آچار دارید، اما اتصال شیلنگ به فیتینگ با فشار دست انجام می‌شود و نیازی به ابزار ندارد.

۳. اگر شیلنگ در محل اتصال لق باشد، مشکل از چیست؟
احتمال دارد سایز شیلنگ کمتر از 10 میلی‌متر باشد یا داخل فیتینگ دچار خوردگی شده باشد. بررسی سلامت حلقه قفل‌کننده ضروری است.

۴. تفاوت مدل رزوه‌دار و مدل فشاری در چیست؟
مدل رزوه‌دار برای نصب روی پنل است، در حالی‌که مدل فشاری برای اتصال شیلنگ به شیلنگ یا شیلنگ به تجهیزات داخل مسیر استفاده می‌شود.

۵. آیا می‌توان از این رابط در پنل پلاستیکی استفاده کرد؟
بله، در صورت رعایت ضخامت و استفاده از مهره مناسب، روی پنل‌های پلی‌کربناتی یا ABS نیز قابل نصب است.
