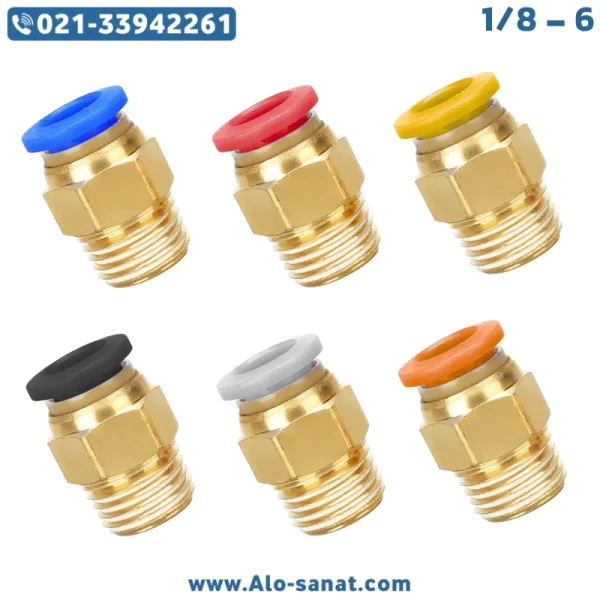

اتصال مستقیم 1/8 به 6 پنوماتیک یکی از قطعات اساسی در شبکههای هوای فشرده و سیستمهای کنترل اتوماتیک است که وظیفه آن برقراری ارتباط ایمن، بدون نشتی و سریع بین شیلنگهای پنوماتیک و تجهیزات رزوهدار میباشد. این مدل از اتصالات، در عین سادگی، نقش حیاتی در پایداری عملکرد و جلوگیری از افت فشار در مدارهای هوای فشرده ایفا میکند.
این نوع فیتینگ با مکانیزم Push-in یا همان فشاری طراحی شده است تا کاربر بتواند با فشار دادن ساده شیلنگ، آن را در محل نصب قفل کند و برای جداسازی نیز تنها کافی است رینگ آزادکننده را به سمت داخل فشار دهد. این طراحی هوشمند، سرعت نصب را بالا برده و نیاز به ابزار خاص را از بین میبرد.
اتصال مستقیم 1/8 به 6 پنوماتیک معمولاً در سیستمهایی با حجم کم و فشار متوسط به کار میرود و بهویژه برای شیلنگهای ظریف با قطر ۶ میلیمتر مناسب است. این اتصال در صنایع بستهبندی، خودروسازی، دستگاههای CNC و تجهیزات مونتاژ خودکار به وفور دیده میشود.
معرفی اتصال مستقیم پنوماتیک سایز 1/8 به 6
اتصال مستقیم 1/8 به 6 پنوماتیک از دو بخش اصلی تشکیل شده است: رزوهی نری 1/8 اینچ (برای اتصال به قطعات رزوهدار مانند شیر یا رگلاتور) و بخش فشاری مخصوص شیلنگ با قطر خارجی ۶ میلیمتر. این رابط از نظر طراحی، عملکرد و دقت ساخت به گونهای ساخته شده که بتواند فشار تا ۱۰ بار را بدون نشتی تحمل کند.
در مدلهای صنعتی، جنس بدنه معمولاً از برنج با روکش نیکل یا پلاستیک صنعتی PBT است. مدل برنجی برای شرایط سختتر و فشار بالاتر کاربرد دارد، در حالی که مدل پلاستیکی سبکتر و برای خطوط کنترلی یا دستگاههای رومیزی مناسبتر است.
مکانیزم داخلی شامل اورینگ آببندی از جنس NBR، چنگک نگهدارنده از جنس استیل ضدزنگ و مسیر هوای صیقلی است تا عبور جریان با کمترین افت فشار انجام گیرد.
مزایا استفاده از اتصال مستقیم 1/8 به 6 پنوماتیک
۱. نصب سریع و آسان: بدون نیاز به ابزار، تنها با فشار دست قابل نصب است.
۲. جلوگیری از نشتی هوا: به لطف اورینگ NBR، آببندی کامل و پایدار تضمین میشود.
۳. وزن سبک و ابعاد کوچک: مناسب برای مدارهای فشرده با فضای محدود.
۴. مقاومت بالا در برابر روغن و سایش: عمر طولانی در محیطهای صنعتی.
۵. قابل استفاده در فشارهای کاری تا ۱۰ بار: بدون تغییر شکل یا افت عملکرد.
۶. سازگار با انواع شیلنگهای PU و PA: برای کاربردهای مختلف صنعتی و آزمایشگاهی.
جزئیات فنی اتصال مستقیم 1/8 به 6 پنوماتیک
برند: شاکو (Shako) یا معادل اروپایی (SMC / Aignep / Festo)
مدل: Straight Fitting 1/8-6
نوع اتصال: مستقیم (Straight Push-in Type)
نوع رزوه: بیرونی 1/8 اینچ BSP یا NPT
قطر شیلنگ قابل اتصال: 6 میلیمتر
جنس بدنه: برنج با روکش نیکل / پلاستیک مهندسی PBT
جنس آببندی: NBR مقاوم در برابر حرارت و روغن
فشار کاری: 0 تا 10 بار
دمای کاری: 0 تا 60 درجه سانتیگراد
سیال کاری: هوای فشرده خشک و تمیز
نوع قفل شیلنگ: فشاری (Push-in)
رنگ بدنه: آبی، مشکی، نارنجی یا سفید
وزن تقریبی: 18 گرم
کاربردها: خطوط پنوماتیکی، رباتیک، اتوماسیون، ابزار بادی، سیستمهای کنترل دقیق
عملکرد فنی اتصال
در هنگام نصب، شیلنگ با فشار وارد دهانه اتصال میشود و چنگکهای استیل آن را قفل میکنند. همزمان، اورینگ داخلی سطح خارجی شیلنگ را دربر میگیرد و یک آببندی کامل ایجاد میکند. نتیجه آن، جلوگیری از هرگونه نشتی و حفظ فشار سیستم در شرایط مختلف است.
در زمان جداسازی، فشردن رینگ آزادکننده باعث آزاد شدن چنگک و خروج آسان شیلنگ میشود. این فرآیند ساده و سریع، امکان تعمیر یا جابهجایی سریع تجهیزات را بدون آسیب به شیلنگ فراهم میکند.
تفاوت مدلهای برنجی و پلاستیکی
مدلهای برنجی (Brass Fittings) به دلیل مقاومت بالا در برابر فشار، حرارت و روغن برای محیطهای سنگین صنعتی انتخاب میشوند. این اتصالات معمولاً با روکش نیکل عرضه میشوند تا از زنگزدگی جلوگیری شود.
در مقابل، مدلهای پلاستیکی (Plastic Fittings) سبکتر بوده و برای کاربردهای دقیقتر یا تجهیزات قابل حمل مناسبتر هستند. اگرچه تحمل فشار پایینتری دارند، اما از نظر قیمت و وزن مقرونبهصرفهترند.
کاربردهای صنعتی رابط مستقیم پنوماتیک
۱. سیستمهای کنترل خودکار: اتصال سریع بین شیرها و عملگرهای پنوماتیکی.
۲. ماشینآلات بستهبندی: تغذیه دقیق هوای فشرده در خطوط تولید.
۳. ابزارآلات بادی: اتصال هوای تمیز و خشک به ابزارهای بادی سبک.
۴. سیستمهای تهویه و رباتیک: انتقال هوای با فشار ثابت برای کنترل حرکات.
۵. تجهیزات تست و آزمایشگاهی: ایجاد اتصالات موقت و ایمن در سیستمهای اندازهگیری.
نکات نصب و نگهداری
قبل از نصب، از تمیز بودن شیلنگ و رزوه اطمینان حاصل کنید.
قطر شیلنگ باید دقیقاً مطابق سایز اتصال (۶ میلیمتر) باشد.
از اعمال زاویه یا کشش بیشازحد به شیلنگ خودداری کنید.
برای محیطهای روغنی یا مرطوب از مدل نیکلپوش استفاده کنید.
اورینگ را در بازههای زمانی مشخص بررسی و در صورت خشکی یا ترک، تعویض نمایید.
ویژگیهای طراحی و عملکرد
طراحی فشاری سریع (Push-in) برای نصب آسان.
بدنه مقاوم در برابر خوردگی و رطوبت.
مسیر عبور هوا با سطح صیقلی برای حداقل افت فشار.
ساختار داخلی با چنگکهای مقاوم و دقیق.
قابلیت استفاده مکرر بدون افت عملکرد آببندی.
مزایای اقتصادی و عملکردی
اتصال مستقیم 1/8 به 6 پنوماتیک بهدلیل کاهش نشتی هوا، موجب صرفهجویی در مصرف انرژی و افزایش عمر کمپرسور میشود. سرعت نصب بالا و حذف نیاز به ابزار، هزینههای تعمیر و زمان توقف خطوط را به شکل قابل توجهی کاهش میدهد.
همچنین، طراحی فشرده و سبک آن باعث میشود در تابلوهای کنترل و سیستمهای اتوماسیون مدرن جایگزینی بهینه برای اتصالات سنتی باشد.
استانداردهای تولید و کیفیت
شرکتهای تولیدکننده معتبر مانند Shako، SMC و Aignep در فرآیند تولید این نوع فیتینگ از استانداردهای ISO 4414 و CE پیروی میکنند. این استانداردها دقت رزوه، مقاومت مکانیکی و کیفیت مواد اولیه را تضمین میکنند.
جمعبندی
اتصال مستقیم 1/8 به 6 پنوماتیک نمونهای از طراحی هوشمند در مهندسی سیستمهای هوای فشرده است. این اتصال با مکانیزم فشاری سریع، آببندی کامل، مقاومت بالا در برابر سایش و طول عمر زیاد، گزینهای ایدهآل برای استفاده در خطوط پنوماتیکی صنعتی به شمار میرود.
با استفاده از این رابط، فرآیند نصب سریعتر، نشتی کمتر و عملکرد دقیقتر حاصل میشود. چه در سیستمهای کنترل دقیق و چه در ابزارهای بادی، این اتصال تضمینکننده عملکرد ایمن، کارآمد و اقتصادی خواهد بود.
پرسش و پاسخ (FAQ)
۱. آیا اتصال مستقیم 1/8 به 6 پنوماتیک برای مایعات قابل استفاده است؟
خیر، این مدل تنها برای هوای فشرده طراحی شده و استفاده برای مایعات باعث آسیب به اورینگ میشود.
۲. تفاوت مدل برنجی با پلاستیکی در چیست؟
مدل برنجی برای فشارهای بالا و شرایط کاری سنگین مناسبتر است، در حالی که مدل پلاستیکی برای سیستمهای سبک و قابل حمل کاربرد دارد.
۳. آیا نیاز به نوار تفلون در نصب وجود دارد؟
در اتصالات دارای اورینگ داخلی معمولاً نیازی نیست، اما برای رزوههای ساده برنجی استفاده از نوار تفلون توصیه میشود.
۴. چه نوع شیلنگی برای این اتصال مناسب است؟
شیلنگهای پلییورتان (PU) یا پلیآمید (PA) با قطر ۶ میلیمتر بهترین گزینه هستند.
۵. در صورت نشت هوا چه باید کرد؟
ابتدا از سلامت اورینگ اطمینان حاصل کنید و در صورت ترک یا خشکی آن را تعویض نمایید. همچنین از تمیز بودن سطح شیلنگ و رزوه مطمئن شوید.
