انگل ولو استیل نوجیکس سایز 1.1/4 اینچ یکی از تجهیزات حیاتی در خطوط فرآیندی و سیستمهای کنترل سیال است که با طراحی زاویهدار خود، امکان عبور جریان با کمترین افت فشار را فراهم میکند. بدنه این شیر از استنلس استیل با گرید صنعتی بالا ساخته شده و مقاومت فوقالعادهای در برابر خوردگی، فشار و دمای بالا دارد. ساختار مهندسیشدهی آن باعث میشود در صنایع حساس مانند پتروشیمی، غذایی، دارویی و بخار، عملکردی پایدار و دقیق ارائه دهد. طراحی این ولو به گونهای است که هم نصب آن آسان است و هم نگهداری آن نیاز به زمان و هزینه زیادی ندارد. برند نوجیکس (Nogix) با استفاده از تکنولوژی روز و استانداردهای بینالمللی، این محصول را برای محیطهای صنعتی سخت و با شرایط کاری سنگین بهینهسازی کرده است.
انگل ولو چیست و چگونه کار میکند؟
انگل ولو (Angle Valve) نوعی شیر کنترل جریان است که مسیر ورود و خروج سیال در آن با زاویه 90 درجه طراحی شده است. این طراحی موجب میشود تا جریان سیال با حداقل افت فشار و تلاطم عبور کند. در عمل، انگل ولو مشابه گلوب ولو عمل میکند اما به دلیل طراحی زاویهدار، نصب آن در فضاهای محدود آسانتر است و تخلیه کامل سیال نیز بهتر انجام میگیرد.
در کاربردهای صنعتی، انگل ولوها میتوانند بهصورت دستی، پنوماتیکی یا برقی کنترل شوند. در مدلهای استیل مانند انگل ولو استیل Nogix، مقاومت در برابر دماهای بالا و محیطهای خورنده یکی از ویژگیهای اصلی است. این نوع ولوها معمولاً برای کنترل بخار، گاز، روغن، هوا و مایعات شیمیایی مورد استفاده قرار میگیرند. یکی از مزایای مهم آنها قابلیت نصب در مسیرهای عمودی یا افقی است که انعطافپذیری طراحی سیستم را افزایش میدهد.

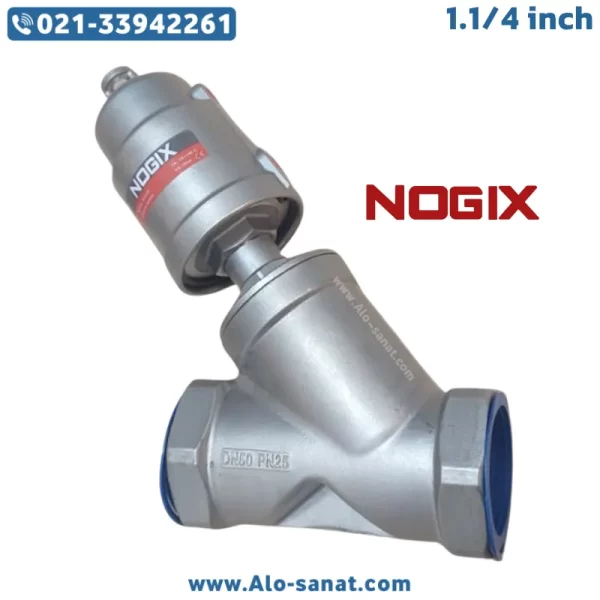

معرفی انگل ولو استیل نوجیکس سایز 1.1/4 اینچ
انگل ولو استیل نوجیکس سایز 1.1/4 اینچ از محصولات باکیفیت برند معتبر Nogix است که با تمرکز بر کارایی، دوام و دقت ساخته شده است. این شیر صنعتی از استنلس استیل با آلیاژ ضدزنگ 304 یا 316 تولید میشود که مقاومت بالایی در برابر خوردگی و رسوب دارد. این ویژگی باعث شده استفاده از آن در محیطهایی که با مواد شیمیایی، بخار یا آب با املاح بالا سروکار دارند، کاملاً ایمن باشد.
ابعاد ورودی و خروجی این مدل معادل DN32 است که جریان مناسبی از سیالات را در خطوط انتقال متوسط تا بزرگ فراهم میکند. طراحی دقیق نشیمنگاه (Seat) و ساقه (Stem) در این شیر موجب آببندی کامل، کاهش نشتی و افزایش طول عمر عملکردی آن میشود. برند نوجیکس با بهکارگیری تکنولوژی CNC در ماشینکاری قطعات، کیفیت سطح تماس و یکنواختی عملکرد شیر را تضمین کرده است.
از دیگر ویژگیهای برجسته این محصول میتوان به قابلیت استفاده در سیستمهای اتوماسیون صنعتی اشاره کرد، بهطوریکه امکان اتصال به اکچویتور پنوماتیک یا برقی را نیز دارد. در مدلهای پنوماتیکی، فرمان باز و بسته شدن از طریق فشار هوای کنترلشده صورت میگیرد که دقت و سرعت عملکرد را افزایش میدهد.
مزایای استفاده از انگل ولو استیل Nogix
استفاده از انگل ولو استیل نوجیکس در سیستمهای کنترل صنعتی مزایای متعددی دارد که آن را نسبت به سایر شیرها متمایز میکند. مهمترین مزیت آن مقاومت عالی در برابر زنگزدگی و اکسیداسیون است، بهویژه در محیطهایی که در معرض رطوبت یا مواد خورنده قرار دارند. طراحی زاویهای بدنه، علاوه بر کاهش فضای نصب، باعث کاهش افت فشار در مسیر جریان میشود که از دیدگاه مهندسی انرژی بسیار مهم است.
از نظر عملکردی، این نوع ولو امکان کنترل دقیق جریان سیال را فراهم میسازد و در مقایسه با ولوهای توپی یا پروانهای، دقت بیشتری در تنظیم دبی ارائه میدهد.
همچنین طول عمر زیاد، سرویس آسان، قابلیت اطمینان بالا در فشارهای متغیر، و سازگاری با استانداردهای بینالمللی از جمله مزایای این محصول است. برند Nogix با ارائه گارانتی عملکرد، کیفیت بالای ساخت و آببندی دقیق، یکی از گزینههای مطمئن برای صنایع فرایندی محسوب میشود.
جزئیات فنی انگل ولو استیل نوجیکس سایز 1.1/4 اینچ
برند: نوجیکس (Nogix)
سایز نامی (Nominal Diameter): DN32
جنس بدنه: استنلس استیل 316 (AISI 316)
جنس سیت (Seat): PTFE مقاوم در برابر حرارت
نوع اتصال: رزوهای BSP یا فلنجی مطابق استاندارد DIN
زاویه بدنه: 90 درجه (Angle Type)
فشار کاری مجاز (Working Pressure): حداکثر تا 16 bar
دمای کاری مجاز (Working Temperature): از -10 تا +180 درجه سانتیگراد
نوع عملکرد: دستی (Handwheel) یا قابل تجهیز به اکچویتور پنوماتیک
نحوه آببندی: با واشر PTFE و پکینگ گرافیتی
کاربردها: صنایع بخار، شیمیایی، نفت و گاز، غذایی، دارویی، سیستمهای خنککننده و خطوط انتقال آب داغ
نسبت Cv: 6.8 (میزان جریاندهی بالا در فشار استاندارد)
وزن تقریبی: 1.9 کیلوگرم
استاندارد طراحی: ISO 9001 / CE / PED
ساختار و عملکرد فنی انگل ولو Nogix
ساختار انگل ولو استیل Nogix به گونهای طراحی شده که جریان از ورودی وارد محفظه و سپس با زاویه 90 درجه از خروجی خارج میشود. این طراحی باعث میشود تا فشار ضربه (Water Hammer) در هنگام باز و بسته شدن کاهش یابد.
در مدلهای قابل تجهیز با اکچویتور پنوماتیک، شیر میتواند بهصورت On/Off یا Modulating عمل کند. اکچویتور هوای فشرده را به نیروی مکانیکی تبدیل کرده و باعث باز یا بسته شدن دیسک ولو میشود. در حالت دستی، اپراتور با چرخاندن فلکه عمل کنترل را انجام میدهد.
جنس استیل 316 بدنه باعث افزایش مقاومت در برابر محلولهای اسیدی و قلیایی میشود و استفاده از واشر PTFE نیز مانع نشتی در دماهای بالا میگردد. طراحی دقیق Stem با آببندی چندلایه، طول عمر محصول را در سیکلهای کاری مکرر تضمین میکند.
کاربردهای صنعتی انگل ولو استیل نوجیکس
انگل ولو استیل نوجیکس سایز 1.1/4 اینچ در صنایع مختلف کاربرد گستردهای دارد. در سیستمهای بخار صنعتی برای قطع و وصل جریان بخار در خطوط فرعی، در صنایع غذایی برای کنترل سیالات تمیز و بهداشتی، در صنایع دارویی برای فرآیندهای CIP/SIP و در سیستمهای خنککاری و روغنکاری برای تنظیم دقیق جریان استفاده میشود.
در صنایع نفت و پتروشیمی نیز به دلیل مقاومت بالا در برابر هیدروکربنها و مواد شیمیایی خورنده، عملکرد بسیار مطمئنی دارد. علاوه بر این، در سیستمهای هوای فشرده و خطوط بخار کمفشار نیز از این مدل استفاده میشود.
نحوه نصب و نگهداری
برای نصب انگل ولو Nogix، باید مسیر لولهکشی عاری از ذرات معلق باشد تا از آسیب به سیت و دیسک جلوگیری شود. جهت جریان روی بدنه با فلش مشخص شده و باید مطابق با مسیر جریان لوله نصب گردد. استفاده از نوار تفلون یا خمیر آببندی صنعتی در محل رزوهها توصیه میشود.
در هنگام نگهداری، بررسی دورهای پکینگ و سیت جهت اطمینان از عدم نشتی ضروری است. در صورت استفاده از اکچویتور پنوماتیک، فشار هوای کنترل باید طبق دستورالعمل کارخانه بین 4 تا 6 بار تنظیم گردد. برای افزایش طول عمر، بهتر است از نصب در معرض مستقیم نور خورشید یا محیطهای با دمای بسیار بالا خودداری شود.
جمعبندی
انگل ولو استیل نوجیکس سایز 1.1/4 اینچ ترکیبی از طراحی مهندسی، متریال باکیفیت و کارایی بالا در کنترل جریان سیال است. این شیر زاویهای برای سیستمهایی که نیاز به دقت، دوام و مقاومت در برابر خوردگی دارند انتخابی ایدهآل محسوب میشود. برند Nogix با تولید این مدل مطابق استانداردهای روز دنیا، توانسته جایگاه ویژهای در بازار تجهیزات صنعتی به دست آورد.
سوالات متداول (FAQ)
1. آیا انگل ولو استیل نوجیکس قابلیت استفاده برای بخار داغ را دارد؟
بله، بدنه استنلس استیل 316 و سیت PTFE آن را برای استفاده در بخار تا دمای 180 درجه سانتیگراد مناسب کرده است.
2. تفاوت انگل ولو استیل نوجیکس با مدلهای برنجی چیست؟
مدل استیل مقاومت بالاتری در برابر دما، فشار و خوردگی دارد و برای صنایع سنگین مناسبتر است، در حالی که مدل برنجی بیشتر برای مصارف عمومی کاربرد دارد.
3. آیا امکان اتصال اکچویتور برقی روی این مدل وجود دارد؟
بله، طراحی فلنج فوقانی شیر مطابق استاندارد ISO 5211 است و قابلیت نصب اکچویتور برقی یا پنوماتیک را دارد.
4. سایز DN32 چه ارتباطی با اندازه 1.1/4 اینچ دارد؟
سایز DN32 معادل قطر داخلی 1.1/4 اینچ است که در استاندارد متریک و اینچی برای تناسب لولهکشی صنعتی بهکار میرود.
5. نحوه تست سلامت انگل ولو استیل Nogix چگونه است؟
برای تست، میتوان ولو را در حالت بسته تحت فشار 1.5 برابر فشار کاری قرار داد و در صورت عدم نشتی، سلامت آببندی تأیید میشود.
