انگل ولو استیل چیست و چه کاربردی دارد؟
انگل ولو استیل یا همان Stainless Steel Angle Valve نوعی شیر صنعتی با طراحی زاویهدار است که برای کنترل و هدایت جریان سیال در خطوط لوله با تغییر جهت ۹۰ درجه به کار میرود. این نوع شیر، بهدلیل طراحی خاص خود، افت فشار کمتری نسبت به شیرهای معمولی دارد و امکان کنترل دقیق جریان را فراهم میکند. جنس بدنه آن از فولاد ضدزنگ (استنلس استیل) است که در برابر خوردگی، زنگزدگی، حرارت و فشار بالا مقاومت فوقالعادهای دارد.
در کاربردهای صنعتی که دقت و دوام اهمیت بالایی دارند، مانند صنایع بخار، پتروشیمی، غذایی، دارویی و سیستمهای هوای فشرده، انگل ولو استیل یکی از گزینههای پرکاربرد محسوب میشود. این نوع شیرها در مدلهای مختلف دستی و پنوماتیکی عرضه میشوند و بسته به نوع اکچویتور میتوانند در سیستمهای خودکار نیز مورد استفاده قرار گیرند.

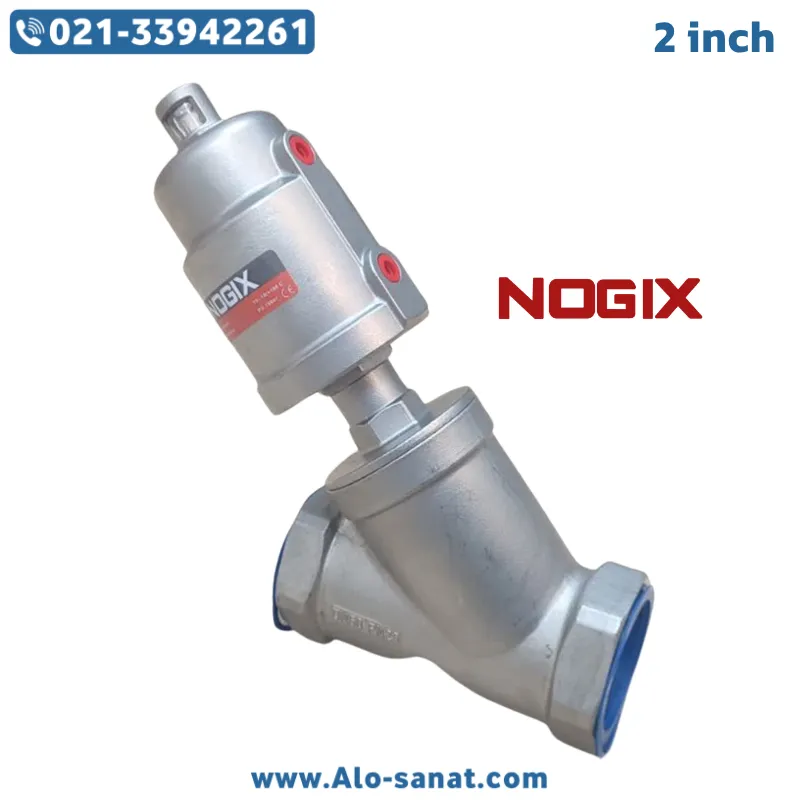

معرفی انگل ولو استیل نوجیکس سایز 2 اینچ
انگل ولو استیل نوجیکس (Nogix) سایز 2 اینچ از جمله محصولات صنعتی با کیفیت بالا است که برای کارکرد در شرایط فشار و دمای بالا طراحی شده است. این شیر در سایز نامی DN50 معادل 2 اینچ ساخته میشود و بدنه آن از استنلس استیل 316 یا 304 تشکیل شده است تا مقاومت لازم در برابر سیالات خورنده و بخار اشباع را داشته باشد.
در این مدل از برند Nogix، طراحی بدنه زاویهدار با مقطع داخلی صیقلی موجب عبور روان سیال و حداقل افت فشار در طول عملکرد میشود. این ویژگی در سیستمهایی که نیاز به کنترل دقیق جریان دارند، اهمیت ویژهای دارد. آببندی داخلی از جنس PTFE یا وایتون طراحی شده که تحمل دمایی تا 200 درجه سانتیگراد و مقاومت شیمیایی بسیار بالایی دارد.
انگل ولو نوجیکس سایز 2 اینچ قابلیت نصب اکچویتور پنوماتیکی را نیز دارد و میتواند بهصورت Normally Closed (NC) یا Normally Open (NO) تنظیم شود. عملکرد سریع و مطمئن در مدارهای اتوماسیون صنعتی از ویژگیهای اصلی این محصول است که آن را به انتخابی ایدهآل برای صنایع سنگین تبدیل میکند.
مزایای استفاده از انگل ولو استیل Nogix
استفاده از انگل ولو استیل نوجیکس سایز 2 اینچ، مزایای متعددی را برای صنایع فراهم میکند. نخستین مزیت آن، مقاومت بسیار بالای بدنه در برابر فشار، دما و خوردگی است. ساختار استنلس استیل 316 باعث میشود این شیر در تماس با بخار، روغن صنعتی، مواد شیمیایی و حتی محیطهای اسیدی، دوام بالایی داشته باشد.
دومین مزیت مهم، طراحی زاویهای مسیر جریان است که موجب کاهش افت فشار و افزایش راندمان سیستم میشود. این ویژگی بهویژه در مدارهای بخار و هوای فشرده اهمیت زیادی دارد.
از دیگر ویژگیهای برجسته، امکان سرویس آسان و عمر طولانی آببندی داخلی است که هزینههای نگهداری را به میزان قابل توجهی کاهش میدهد. طراحی سازگار با اکچویتورهای پنوماتیک استاندارد، امکان کنترل خودکار جریان را فراهم کرده و سرعت پاسخ سیستم را افزایش میدهد. علاوه بر این، نوجیکس با استفاده از ماشینکاری دقیق، سطح داخلی شیر را صیقلی کرده تا از ایجاد رسوب و افت کیفیت سیال جلوگیری شود.
جزئیات فنی انگل ولو استیل نوجیکس سایز 2 اینچ
برند: نوجیکس (Nogix)
سایز نامی (DN): DN50 (2 اینچ)
نوع اتصال: رزوهای / فلنجی (بر اساس نیاز سیستم)
جنس بدنه: استنلس استیل 316 / 304
جنس تریم (Trim): استیل ضدزنگ
نوع عملکرد: Normally Closed (NC) یا Normally Open (NO)
نوع اکچویتور: پنوماتیکی / دستی (Optional)
زاویه عبور سیال: 90 درجه
محدوده فشار کاری: تا 16 بار (PN16)
حداکثر دمای کاری: 200°C
نوع آببندی: PTFE / Viton
نوع سیال مجاز: بخار، هوا، آب، روغن، سیالات شیمیایی
وزن تقریبی: 4.5 کیلوگرم
استاندارد ساخت: ISO 9001 / CE / RoHS
مدل نصب: عمودی یا افقی
ساختار فنی و عملکرد شیر زاویهای Nogix
انگل ولو Nogix با طراحی دقیق و ساختار صنعتی پیشرفته، از سه بخش اصلی تشکیل شده است: بدنه استیل، اکچویتور پنوماتیک (در مدلهای خودکار)، و مکانیزم آببندی. در هنگام عملکرد، اکچویتور با استفاده از هوای فشرده در محدوده 4 تا 6 بار، پیستون داخلی را حرکت میدهد و مسیر جریان را باز یا بسته میکند. این عمل با دقت بالا و در زمان بسیار کوتاه انجام میشود.
در مدلهای دستی، کنترل از طریق دسته یا فلکه انجام میشود که برای خطوطی با تغییرات جریان کمتر مناسب است. زاویه 90 درجه بین ورودی و خروجی باعث میشود سیال با کمترین مقاومت عبور کند و از ایجاد کاویتاسیون یا لرزش در خطوط جلوگیری شود.
همچنین در مدلهای نوجیکس، طراحی ساقه ضد نشت (Non-leakage Stem) و سیلینگ چندلایه باعث میشود عملکرد شیر حتی در فشارهای بالا بدون نشتی باقی بماند.
متریال و دوام در شرایط سخت کاری
یکی از دلایل اصلی محبوبیت انگل ولو نوجیکس در صنایع سنگین، استفاده از متریال مرغوب در ساخت آن است. بدنه از استنلس استیل 316 ساخته شده که در برابر اسیدها، بازها و بخارات صنعتی مقاوم است. در مواردی که محیط تماس کمتر خورنده است، نسخه اقتصادیتر با استیل 304 نیز در دسترس است.
برای بخش آببندی، از پلیتترافلوئورواتیلن (PTFE) استفاده میشود که بهدلیل ساختار شیمیایی پایدار، در برابر حرارت، فشار و مواد خورنده عملکرد قابل اعتماد دارد. در مواردی که دمای بالا اهمیت دارد، آببندی وایتون یا گرافیت جایگزین میشود.
تمامی اتصالات جوشی و رزوهای این شیر مطابق با استاندارد DIN EN ISO 228 طراحی شدهاند تا در خطوط صنعتی ایران و بینالملل قابل نصب باشند. همین دقت در انتخاب مواد اولیه و فرآیند تولید باعث شده عمر مفید این محصول در شرایط سخت تا بیش از ۵ سال بدون افت عملکرد باشد.
کاربردهای صنعتی انگل ولو استیل نوجیکس سایز 2 اینچ
انگل ولو Nogix سایز 2 اینچ بهدلیل طراحی مهندسیشده و مقاومت بالا، در طیف وسیعی از صنایع مورد استفاده قرار میگیرد. در صنعت نفت و گاز، از این شیر برای کنترل جریان هیدروکربنها و بخار در خطوط فرآیندی استفاده میشود. در صنایع غذایی و دارویی، به دلیل جنس استیل بهداشتی و آببندی مقاوم، گزینهای امن برای خطوط CIP و SIP محسوب میشود.
در کارخانههای تولید بخار و سیستمهای تهویه مطبوع صنعتی، این شیر برای کنترل بخار یا هوای فشرده در مدارهای فشار بالا کاربرد دارد. همچنین در خطوط خنککننده و انتقال حرارت در کارخانجات فولاد، سیمان و پتروشیمی، از انگل ولو نوجیکس بهمنظور کنترل دقیق جریان مایع و جلوگیری از شوک حرارتی استفاده میشود.
این محصول همچنین در سیستمهای اتوماسیون صنعتی و کنترل فرآیند نقش کلیدی دارد، بهویژه در جایی که نیاز به پاسخ سریع، عملکرد بدون لرزش و آببندی مطمئن وجود دارد.
نکات نصب و راهاندازی
پیش از نصب انگل ولو استیل نوجیکس سایز 2 اینچ، باید اطمینان حاصل شود که لولهها از هرگونه ذرات معلق و آلودگی پاک شدهاند. جهت جریان سیال مطابق فلش روی بدنه تنظیم گردد. استفاده از نوار تفلون یا خمیر آببندی صنعتی برای اتصالات رزوهای توصیه میشود تا از هرگونه نشتی جلوگیری شود.
در مدلهای دارای اکچویتور پنوماتیکی، هوای فشرده باید خشک و عاری از روغن یا آب باشد تا عمر مفید اکچویتور افزایش یابد. نصب شیر در حالت عمودی ترجیح داده میشود تا عملکرد پیستون پنوماتیکی بهصورت کامل انجام شود.
در صورت استفاده در خطوط بخار، لازم است از لوله تخلیه میعانات پیش از شیر استفاده شود تا از ورود ناگهانی آب به داخل مسیر جلوگیری شود. بازبینی دورهای آببندی و تمیز کردن بخش داخلی، تضمینکننده عملکرد پایدار و طولانیمدت خواهد بود.
نگهداری و سرویس دورهای
نگهداری صحیح از انگل ولو Nogix نقش مهمی در حفظ عملکرد آن دارد. پیشنهاد میشود حداقل هر شش ماه یکبار، وضعیت اکچویتور، آببندی و عملکرد باز و بسته شدن بررسی گردد. در محیطهای با گردوغبار زیاد یا بخار خورنده، تمیز کردن سطح خارجی شیر با پارچه نرم و مواد غیرخورنده الزامی است.
در صورتی که نشتی یا افت فشار در عملکرد مشاهده شود، باید اورینگها و پکینگ داخلی تعویض شوند. برند نوجیکس برای تمامی مدلهای خود، قطعات یدکی و کیتهای تعمیر عرضه میکند تا تعمیرات بدون نیاز به تعویض کامل شیر انجام گیرد.
جمعبندی
انگل ولو استیل نوجیکس سایز 2 اینچ، محصولی مهندسیشده با طراحی دقیق، متریال باکیفیت و عملکرد مطمئن است که در صنایع مختلف بهعنوان یکی از اجزای حیاتی سیستمهای کنترل جریان شناخته میشود. ترکیب استحکام، دوام، دقت عملکرد و سازگاری با استانداردهای صنعتی، آن را به انتخابی هوشمندانه برای سیستمهای بخار، هوای فشرده، آب صنعتی و سیالات خورنده تبدیل کرده است.
برند Nogix با تجربه بالا در زمینه تولید تجهیزات کنترل سیال، این محصول را به گونهای طراحی کرده که نیاز صنایع به شیرهای زاویهای مقاوم و دقیق را بهطور کامل برطرف سازد. انتخاب انگل ولو استیل نوجیکس، یعنی سرمایهگذاری بر دوام، کارایی و ایمنی سیستمهای صنعتی شما.
سوالات متداول (FAQ)
1. آیا انگل ولو استیل نوجیکس برای بخار فشار بالا مناسب است؟
بله، این مدل با بدنه استیل 316 و آببندی PTFE توان تحمل فشار تا 16 بار و دمای تا 200°C را دارد.
2. تفاوت بین مدل دستی و پنوماتیکی این شیر چیست؟
مدل دستی با فلکه کنترل میشود و برای جریانهای پایدار مناسب است، در حالی که مدل پنوماتیکی با هوای فشرده عمل کرده و برای سیستمهای خودکار سریعتر و دقیقتر است.
3. آیا میتوان این شیر را در محیطهای خورنده نصب کرد؟
بله، بدنه از استنلس استیل ضدزنگ است و در برابر مواد شیمیایی و محیطهای مرطوب کاملاً مقاوم است.
4. نحوه تشخیص سایز DN در انگل ولو چگونه است؟
عدد DN نشاندهنده قطر داخلی مسیر سیال است؛ در این مدل DN50 معادل 2 اینچ است که باید با قطر لوله مطابقت داشته باشد.
5. آیا امکان سفارش با اتصال فلنجی وجود دارد؟
بله، انگل ولو نوجیکس سایز 2 اینچ در دو مدل اتصال رزوهای و فلنجی طبق نیاز پروژه قابل ارائه است.
