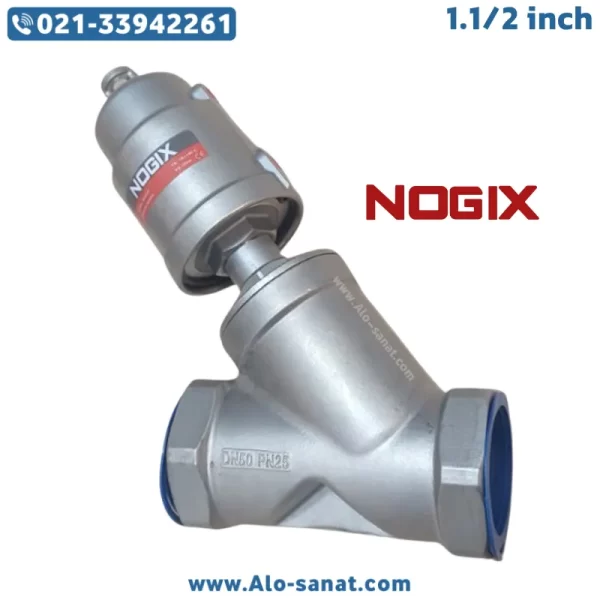

انگل ولو استیل نوجیکس سایز 1.1/2″ اینچ

انگل ولو استیل نوجیکس سایز 1.1/2 اینچ یکی از تجهیزات پرکاربرد در سیستم‌های کنترل و انتقال سیالات است که با بدنه‌ای از استنلس استیل مقاوم در برابر خوردگی ساخته شده است. طراحی زاویه‌ای این شیر باعث کاهش افت فشار و افزایش راندمان جریان در خطوط فرآیندی می‌شود. برند نوجیکس (Nogix) با استفاده از تکنولوژی‌های مدرن ساخت و کنترل کیفی دقیق، این محصول را برای شرایط کاری سنگین و محیط‌های صنعتی سخت بهینه‌سازی کرده است. شیر زاویه‌ای Nogix با قابلیت عملکرد دقیق، طول عمر بالا و آب‌بندی کامل، انتخابی مطمئن برای صنایع مختلف از جمله بخار، شیمیایی و دارویی است. این شیر با سایز نامی DN40 و اتصالات استاندارد، امکان نصب آسان و سازگاری بالا با انواع سیستم‌های پایپینگ را فراهم می‌سازد.

انگل ولو چیست و چگونه کار می‌کند؟

انگل ولو یا شیر زاویه‌ای (Angle Valve) نوعی شیر کنترل جریان است که مسیر عبور سیال را در زاویه ۹۰ درجه تغییر می‌دهد. ساختار این نوع شیر به گونه‌ای است که جریان سیال از مسیر ورودی وارد محفظه شیر شده و پس از عبور از دیسک و نشیمنگاه، با زاویه‌ای مشخص از خروجی خارج می‌شود. این طراحی زاویه‌ای موجب می‌شود تا افت فشار به حداقل برسد و در عین حال تخلیه سیال سریع‌تر و کامل‌تر انجام گیرد.
انگل ولوها در مقایسه با گلوب ولوها فضای نصب کمتری اشغال می‌کنند و برای سیستم‌هایی که نیاز به کنترل دقیق دبی دارند، گزینه‌ای ایده‌آل هستند. در مدل‌های استیل، مانند انگل ولو استیل Nogix، بدنه از فولاد ضدزنگ ساخته می‌شود تا مقاومت بالایی در برابر خوردگی، فشار و دمای بالا داشته باشد. بسته به نیاز سیستم، این ولوها می‌توانند دستی، برقی یا پنوماتیکی باشند. در صنایع بخار و شیمیایی، نوع پنوماتیکی به دلیل سرعت عملکرد بالا و قابلیت اتوماسیون بیشتر مورد استفاده قرار می‌گیرد.

معرفی انگل ولو استیل نوجیکس سایز 1.1/2 اینچ

انگل ولو استیل نوجیکس سایز 1.1/2 اینچ (DN40) یکی از محصولات باکیفیت برند معتبر Nogix است که مطابق استانداردهای بین‌المللی طراحی و تولید شده است. بدنه این شیر از استنلس استیل 316 ساخته شده تا در برابر زنگ‌زدگی، اسیدها، بخار داغ و محلول‌های شیمیایی مقاومت داشته باشد. این ویژگی سبب شده استفاده از آن در صنایع حساس مانند داروسازی، صنایع غذایی و پتروشیمی کاملاً ایمن و اقتصادی باشد.
زاویه ۹۰ درجه طراحی شیر موجب بهینه‌سازی مسیر جریان می‌شود و در عین حال فضای نصب را کاهش می‌دهد. سایز DN40 معادل قطر ۱.۱/۲ اینچ است و برای خطوطی با دبی متوسط تا بالا عملکرد بسیار مناسبی دارد. نشیمنگاه (Seat) از جنس PTFE یا تفلون مقاوم به حرارت ساخته می‌شود تا آب‌بندی کامل حتی در فشارهای بالا تضمین گردد.
برند Nogix با بهره‌گیری از ماشین‌کاری CNC و کنترل کیفی دقیق، دقت عملکرد، نرمی باز و بسته شدن و طول عمر بالای قطعات را تضمین می‌کند. این شیر به‌صورت دستی و یا با اکچویتور پنوماتیک قابل بهره‌برداری است و با استانداردهای اتصال ISO 5211 سازگار است، بنابراین می‌تواند در سیستم‌های اتوماسیون صنعتی نیز مورد استفاده قرار گیرد.

مزایای استفاده از انگل ولو استیل Nogix

استفاده از انگل ولو استیل نوجیکس در سیستم‌های کنترل سیالات مزایای متعددی را به همراه دارد. نخستین مزیت آن مقاومت بالا در برابر خوردگی است که به لطف جنس بدنه استیل 316 حاصل می‌شود. این ویژگی باعث می‌شود در تماس با بخار، آب شور یا مواد شیمیایی عملکردی مطمئن داشته باشد.
مزیت دوم طراحی زاویه‌ای بدنه است که افت فشار را به حداقل رسانده و راندمان جریان را افزایش می‌دهد. از سوی دیگر، ساختار فشرده این شیر باعث می‌شود نصب آن در فضاهای محدود یا خطوط با چیدمان پیچیده بسیار آسان باشد.
از نظر عملکرد، آب‌بندی کامل و عمر کاری طولانی از مهم‌ترین ویژگی‌های این مدل محسوب می‌شود. در محیط‌های با دمای بالا یا فشار متغیر نیز شیر عملکرد پایداری دارد. علاوه بر این، برند Nogix با رعایت استانداردهای جهانی مانند CE و ISO 9001، کیفیت ساخت و ایمنی محصول را تضمین کرده است.

جزئیات فنی انگل ولو استیل نوجیکس سایز 1.1/2 اینچ

برند: نوجیکس (Nogix)
مدل: AV-1.1/2 SS Series
سایز نامی (Nominal Diameter): DN40
جنس بدنه: استنلس استیل 316 (AISI 316)
جنس سیت (Seat): PTFE ضدحرارت و ضدسایش
نوع اتصال: رزوه‌ای BSP یا فلنجی DIN
زاویه بدنه: 90 درجه (Angle Type)
نوع عملکرد: دستی (Handwheel) یا پنوماتیکی (Pneumatic Actuator)
فشار کاری مجاز (Working Pressure): تا 16 bar
دمای کاری مجاز (Working Temperature): از -10 تا +180°C
استاندارد طراحی: ISO 9001 / CE / PED
نوع آب‌بندی: PTFE چندلایه
کاربردها: بخار، هوای فشرده، آب داغ، روغن، مواد شیمیایی، صنایع غذایی و دارویی
وزن تقریبی: 2.1 کیلوگرم
جنس ساقه (Stem): استیل ضدزنگ با آب‌بندی گرافیتی
جنس دیسک: استیل 304 با پوشش ضدخوردگی
دبی (Cv): 7.2

ساختار عملکردی و طراحی فنی شیر زاویه‌ای Nogix

در ساختار انگل ولو استیل Nogix، جریان سیال از مسیر ورودی با زاویه‌ای ۹۰ درجه از مسیر خروجی خارج می‌شود. این طراحی باعث کاهش ضربه قوچ (Water Hammer) و افزایش ایمنی سیستم می‌شود. قسمت دیسک (Disc) و سیت (Seat) با دقت بالا ماشین‌کاری شده‌اند تا در حالت بسته، هیچ نشتی رخ ندهد.
در مدل‌های مجهز به اکچویتور پنوماتیکی، باز و بسته شدن شیر با فرمان هوای فشرده انجام می‌گیرد. این اکچویتورها می‌توانند در حالت On/Off یا Modulating (کنترل پیوسته) عمل کنند. در مدل‌های دستی نیز فلکه چرخان باعث حرکت ساقه و تغییر وضعیت دیسک می‌شود.
یکی از نکات مهم در طراحی انگل ولو Nogix، امکان نصب در جهت‌های مختلف (افقی یا عمودی) بدون تغییر عملکرد است. استفاده از پکینگ گرافیتی چندلایه و سیل PTFE موجب افزایش طول عمر آب‌بندی و کاهش نیاز به سرویس دوره‌ای می‌شود.

کاربردهای صنعتی انگل ولو استیل نوجیکس

انگل ولو استیل نوجیکس سایز 1.1/2 اینچ در بسیاری از صنایع فرآیندی حیاتی نقش دارد. در صنایع بخار و تاسیسات حرارتی برای کنترل بخار اشباع یا فوق‌داغ استفاده می‌شود. در صنایع شیمیایی، به‌دلیل مقاومت در برابر اسید و قلیا، برای کنترل جریان مواد شیمیایی خورنده کاربرد دارد.
در صنایع غذایی و دارویی، به علت سطح صیقلی داخلی و قابلیت شست‌وشوی آسان، در فرآیندهای بهداشتی مانند خطوط شیر، آبمیوه و محلول‌های دارویی به کار می‌رود. همچنین در صنایع نفت، گاز و پتروشیمی، برای قطع و وصل ایمن سیالات هیدروکربنی یا بخارات سبک بسیار مؤثر است.
به دلیل قابلیت اطمینان بالا، این محصول در سیستم‌های خنک‌کننده، کمپرسورها، تجهیزات پنوماتیک و خطوط هوای فشرده نیز مورد استفاده قرار می‌گیرد.

نحوه نصب، راه‌اندازی و نگهداری انگل ولو Nogix

در زمان نصب شیر زاویه‌ای Nogix باید اطمینان حاصل شود که مسیر لوله تمیز و عاری از ذرات جامد است. وجود ذرات می‌تواند به سیت آسیب برساند. جهت جریان روی بدنه با فلش مشخص شده و باید مطابق آن نصب انجام گیرد.
در مدل‌های فلنجی، گشتاور پیچ‌ها باید طبق دستورالعمل سازنده تنظیم شود تا از نشتی جلوگیری شود. استفاده از نوار تفلون یا چسب آب‌بندی صنعتی برای مدل‌های رزوه‌ای توصیه می‌شود.
در مدل‌های پنوماتیکی، فشار هوای کنترلی بین ۴ تا ۶ بار برای عملکرد بهینه در نظر گرفته می‌شود. نگهداری منظم شامل بررسی پکینگ، آب‌بندی و تست عملکرد باز و بسته شدن است. در صورت کارکرد در محیط‌های خورنده یا دمای بالا، بازبینی دوره‌ای هر شش ماه یک‌بار پیشنهاد می‌شود.

نکات ایمنی در استفاده از انگل ولو استیل نوجیکس

1. هرگز در زمان تحت فشار بودن سیستم اقدام به باز کردن شیر نکنید.

2. در دماهای بالا از دستکش و عایق مناسب استفاده کنید.

3. فشار کاری نباید از مقدار مجاز (16 bar) تجاوز کند.

4. برای جلوگیری از خوردگی سطحی، از مواد شست‌وشوی مناسب استیل استفاده شود.

5. در هنگام نصب اکچویتور، اطمینان حاصل شود که محور محرک در وضعیت صحیح قرار دارد.

جمع‌بندی

انگل ولو استیل نوجیکس سایز 1.1/2 اینچ (DN40) یکی از بهترین گزینه‌ها برای کنترل دقیق سیالات در محیط‌های صنعتی است. طراحی زاویه‌ای، بدنه استنلس استیل 316، آب‌بندی مقاوم، و قابلیت عملکرد در فشار و دمای بالا، این محصول را به انتخابی مطمئن برای مهندسان و تکنسین‌های صنایع مختلف تبدیل کرده است. برند Nogix با رعایت اصول طراحی و ساخت مطابق استانداردهای جهانی، تضمین‌کننده‌ی کیفیت و طول عمر این شیر صنعتی است.

سوالات متداول (FAQ)

1. آیا انگل ولو استیل نوجیکس برای استفاده در بخار فشار بالا مناسب است؟
بله، این مدل با بدنه استنلس استیل 316 و سیت PTFE قادر است بخار را تا دمای ۱۸۰ درجه سانتی‌گراد و فشار ۱۶ بار کنترل کند.

2. تفاوت DN40 با سایز 1.1/2 اینچ در چیست؟
DN40 معادل قطر داخلی ۱.۱/۲ اینچ است و تفاوت آن فقط در نحوه بیان استاندارد متریک و اینچی است.

3. آیا امکان نصب اکچویتور برقی روی این مدل وجود دارد؟
بله، این مدل دارای فلنج استاندارد ISO 5211 است و قابلیت نصب اکچویتور برقی یا پنوماتیک را دارد.

4. در چه صنایعی بیشترین استفاده از انگل ولو Nogix می‌شود؟
در صنایع بخار، پتروشیمی، غذایی، دارویی، سیستم‌های خنک‌کننده و خطوط انتقال سیالات خورنده بیشترین کاربرد را دارد.

5. چگونه می‌توان از سلامت آب‌بندی شیر اطمینان حاصل کرد؟
با تست فشار ۱.۵ برابر فشار کاری سیستم و عدم نشتی در طول ۵ دقیقه می‌توان از سلامت آب‌بندی اطمینان یافت.
