انگل ولو پلاستیکی چیست و چگونه عمل میکند؟
انگل ولو پلاستیکی یا Plastic Angle Valve یکی از انواع شیرهای کنترل سیال است که با طراحی زاویهای ۹۰ درجه، جریان مایع یا گاز را در مسیر لوله تغییر داده یا قطع و وصل میکند. تفاوت اصلی این نوع شیر با مدلهای فلزی در استفاده از مواد پلیمری تقویتشده برای بخشهای بالایی (هد یا اکچویتور) است که وزن را کاهش داده و مقاومت در برابر خوردگی را افزایش میدهد.
در کاربردهای صنعتی، این نوع شیرها نقش حیاتی در کنترل جریان، جلوگیری از نشت و تنظیم دقیق فشار دارند. عملکرد آن معمولاً بهصورت on/off است و با اکچویتور پنوماتیکی یا دستی کار میکند. طراحی زاویهای باعث میشود جریان سیال با کمترین افت فشار عبور کند و از تلاطم یا انسداد در مسیر جلوگیری شود.
در مدلهای با هد پلاستیکی مانند محصولات Nogix (نوجیکس)، از ترکیب استیل ضدزنگ در بدنه و پلیآمید یا پلیپروپیلن مقاوم در قسمت بالایی استفاده میشود که باعث میشود شیر هم سبکتر و هم مقاومتر در برابر شرایط محیطی و خورنده باشد.

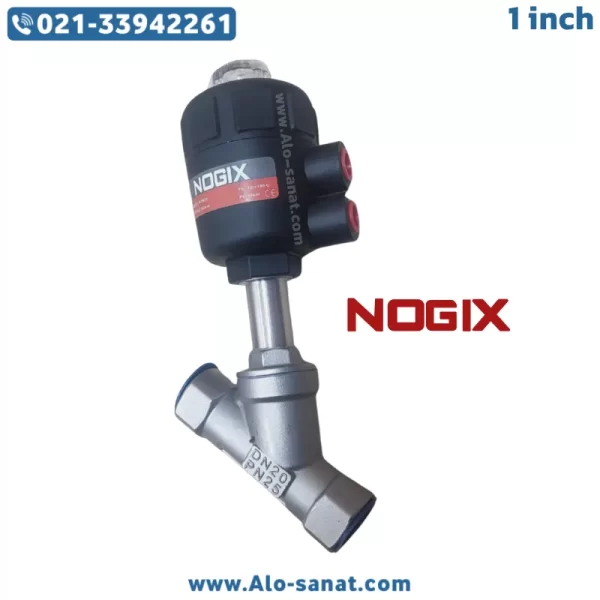

معرفی انگل ولو پلاستیکی نوجیکس سایز 1 اینچ
انگل ولو پلاستیکی نوجیکس سایز 1 اینچ یکی از مدلهای پرفروش و مهندسیشده برند Nogix است که بهصورت خاص برای سیستمهای صنعتی طراحی شده است. این شیر در سایز نامی DN25 (1 اینچ) ساخته شده و از ترکیب بدنه استنلس استیل 316 و هد پلاستیکی تقویتشده با الیاف شیشه تشکیل شده است. این طراحی موجب میشود در عین مقاومت مکانیکی بالا، وزن آن نسبت به مدلهای تمام استیل تا ۳۰٪ کمتر باشد.
آببندی داخلی از جنس PTFE یا EPDM است که در برابر مواد شیمیایی و حرارت بالا مقاوم بوده و مانع از نشتی در فشارهای زیاد میشود. این شیر زاویهای نوجیکس میتواند در فشار کاری تا 16 بار (PN16) و دمای کاری تا 150 درجه سانتیگراد عملکرد مطمئن داشته باشد.
انگل ولو پلاستیکی Nogix اغلب با اکچویتور پنوماتیکی (هوای فشرده) کار میکند که در محدوده فشار 4 تا 6 بار عمل کرده و قابلیت Normally Closed (NC) یا Normally Open (NO) دارد. این ویژگیها باعث شده این مدل در صنایع هوای فشرده، بخار سبک، خنککاری، آب صنعتی و سیستمهای شیمیایی نیمهخورنده کاربرد فراوانی داشته باشد.
مزایای استفاده از انگل ولو پلاستیکی Nogix
استفاده از انگل ولو پلاستیکی نوجیکس سایز 1 اینچ مزایای قابلتوجهی برای خطوط فرایندی و تجهیزات صنعتی دارد. اولین مزیت، ترکیب بهینه استیل ضدزنگ و پلاستیک مهندسیشده است که هم دوام بالا در برابر فشار و دما را تضمین میکند و هم وزن کلی شیر را کاهش میدهد.
دومین مزیت، مقاومت عالی در برابر خوردگی و رطوبت است. به دلیل استفاده از متریالهای غیرخورنده در بخش هد، این شیر در محیطهای مرطوب یا در مجاورت مواد شیمیایی عملکردی پایدار دارد. سومین مزیت مهم، طراحی زاویهای مسیر جریان است که افت فشار را کاهش داده و باعث روانتر شدن عبور سیال میشود.
از دیگر ویژگیهای مثبت آن میتوان به قابلیت سرویس آسان، آببندی بدون نشتی، عمر طولانی و تطابق با استانداردهای ISO و CE اشاره کرد. اکچویتور پنوماتیکی این شیر نیز بهگونهای طراحی شده که با تمام سیستمهای هوای فشرده صنعتی سازگار باشد.
جزئیات فنی انگل ولو پلاستیکی نوجیکس سایز 1 اینچ
برند: نوجیکس (Nogix)
سایز نامی (DN): DN25 (1 اینچ)
نوع اتصال: رزوهای (BSP/NPT)
جنس بدنه: استنلس استیل 304 یا 316
جنس هد: پلیآمید تقویتشده با الیاف شیشه (PA-GF30)
نوع عملکرد: Normally Closed (NC) یا Normally Open (NO)
اکچویتور: پنوماتیکی با فشار کنترل 4 تا 6 بار
نوع آببندی: PTFE / EPDM
زاویه عبور سیال: 90 درجه
حداکثر فشار کاری: 16 بار
دمای کاری مجاز: -10 تا +150 درجه سانتیگراد
کاربردها: بخار سبک، هوای فشرده، آب صنعتی، سیستمهای خنککاری و سیالات نیمهخورنده
وزن تقریبی: 1.2 کیلوگرم
استاندارد ساخت: ISO 9001 / CE / RoHS
ساختار فنی و نحوه عملکرد انگل ولو Nogix
انگل ولو Nogix سایز 1 اینچ بر اساس مکانیزم پیستونی طراحی شده است. در مدلهای پنوماتیکی، اکچویتور با استفاده از هوای فشرده باعث بالا رفتن پیستون و باز شدن مسیر جریان میشود. با قطع فشار هوا، فنر داخلی باعث بسته شدن شیر میگردد. این عملکرد سریع، باعث واکنش لحظهای و بدون تأخیر در سیستمهای اتوماسیون صنعتی میشود.
طراحی زاویهای ۹۰ درجه، عبور سیال را بهینه میکند و مانع از تجمع رسوبات در نقاط انحنا میشود. بدنه داخلی با سطح صیقلی (Polished) باعث کاهش اصطکاک و افزایش طول عمر سیستم آببندی میگردد.
در مدلهای دستی، هد پلاستیکی دارای اهرم یا فلکه مقاوم است که باز و بسته شدن مسیر را بهصورت دستی کنترل میکند. هر دو مدل با هدف سهولت نصب، عملکرد مطمئن و سرویسپذیری بالا ساخته شدهاند.
متریال و دوام در شرایط کاری سنگین
انگل ولو پلاستیکی نوجیکس با بدنه از استیل ضدزنگ 316 و هد از پلیآمید صنعتی، مقاومت فوقالعادهای در برابر خوردگی، فشار و شوکهای حرارتی دارد. این ترکیب متریال، ضمن کاهش وزن، دوام مکانیکی را نیز افزایش داده است.
آببندی PTFE مقاومت بینظیری در برابر مواد شیمیایی خورنده مانند اسیدهای ضعیف و بازها دارد و در دمای بالا نیز تغییر شکل نمیدهد. همین امر باعث شده این شیر در خطوط بخار سبک، سیستمهای خنککاری، و تجهیزات انتقال آب صنعتی بهصورت پایدار کار کند.
در بخش اکچویتور، آلومینیوم آنودایز شده بهکار رفته تا ضمن وزن کم، مقاومت بالایی در برابر اکسیداسیون و رطوبت داشته باشد. تمامی قطعات این شیر با دقت ماشینکاری شدهاند تا عملکردی نرم، بیصدا و بدون نشتی در فشارهای بالا فراهم گردد.
کاربردهای صنعتی انگل ولو پلاستیکی نوجیکس سایز 1 اینچ
این مدل از شیر زاویهای Nogix در صنایع مختلفی بهکار میرود. در سیستمهای هوای فشرده و پنوماتیک، برای کنترل دقیق و سریع جریان هوا در خطوط استفاده میشود. در صنایع غذایی و دارویی، بدنه استیل و هد غیرخورنده آن باعث اطمینان از بهداشت جریان و دوام بالا میشود.
در بخش سیستمهای بخار سبک و گرمایش صنعتی، به دلیل تحمل دمای بالا و عملکرد سریع، از این شیر برای کنترل بخار، آب گرم یا روغن حرارتی استفاده میشود. همچنین در صنایع پلاستیک، نساجی و خودروسازی که نیاز به کنترل جریان سریع و دقیق وجود دارد، انگل ولو نوجیکس بهعنوان یک قطعه قابل اعتماد شناخته میشود.
از دیگر کاربردهای آن میتوان به خطوط خنککاری ماشینآلات، انتقال سیالات نیمهخورنده، سیستمهای تهویه و فرآیندهای کنترل اتوماتیک اشاره کرد.
نکات نصب و راهاندازی
در زمان نصب انگل ولو پلاستیکی نوجیکس سایز 1 اینچ، باید جهت فلش روی بدنه با مسیر جریان سیال همخوانی داشته باشد. در اتصالات رزوهای، استفاده از نوار تفلون یا خمیر آببندی استاندارد ضروری است تا از هرگونه نشتی جلوگیری شود.
در مدلهای دارای اکچویتور پنوماتیکی، هوای کنترل باید خشک، تمیز و فاقد روغن باشد تا عمر پیستون و دیافراگم افزایش یابد. نصب شیر در حالت عمودی باعث بهینه شدن عملکرد فنر بازگشت میشود.
پیش از اولین استفاده، شیر باید چند مرتبه بهصورت دستی یا پنوماتیکی باز و بسته شود تا از صحت عملکرد آببندی و پیستون اطمینان حاصل گردد. در خطوط بخار، نصب فیلتر تله بخار قبل از شیر توصیه میشود.
نگهداری و سرویس دورهای
نگهداری منظم انگل ولو Nogix برای تضمین عملکرد بلندمدت آن حیاتی است. توصیه میشود هر ۶ ماه یکبار وضعیت آببندی، اکچویتور و اتصالات رزوهای بررسی شود. در صورت مشاهده نشتی یا کاهش فشار کاری، آببندی داخلی باید تعویض گردد.
در محیطهای صنعتی با گردوغبار یا بخار زیاد، تمیز کردن سطح خارجی و اطمینان از سلامت شیلنگهای هوای فشرده اهمیت زیادی دارد.
برند نوجیکس برای تمامی مدلهای خود، کیتهای تعمیر و اورینگهای یدکی استاندارد عرضه میکند تا فرآیند سرویسکاری بهصورت سریع و کمهزینه انجام شود. با رعایت این موارد، عمر مفید شیر تا چندین سال افزایش مییابد و از بروز توقف ناگهانی در خطوط تولید جلوگیری میشود.
جمعبندی
انگل ولو پلاستیکی نوجیکس سایز 1 اینچ ترکیبی هوشمند از طراحی مهندسی، وزن کم، دوام بالا و عملکرد دقیق است. برند Nogix با بهرهگیری از فناوریهای روز دنیا و استانداردهای تولید صنعتی، این مدل را برای کاربردهای متنوع صنعتی از بخار تا هوای فشرده عرضه کرده است.
طراحی زاویهای ۹۰ درجه، بدنه استیل مقاوم، هد پلاستیکی سبک و اکچویتور پنوماتیک قابل اعتماد، مجموعهای از ویژگیهایی است که این محصول را به گزینهای مطمئن برای مهندسان و تکنسینها تبدیل کرده است. انتخاب انگل ولو نوجیکس، یعنی تضمین عملکرد پایدار و دقیق در سیستمهای کنترل سیال صنعتی.
سوالات متداول (FAQ)
1. آیا انگل ولو پلاستیکی نوجیکس برای بخار قابل استفاده است؟
بله، این مدل تا دمای 150 درجه سانتیگراد و فشار 16 بار عملکردی پایدار دارد و برای بخار سبک مناسب است.
2. تفاوت مدل پلاستیکی با مدل تمام استیل نوجیکس چیست؟
مدل پلاستیکی سبکتر و مقرونبهصرفهتر است، در حالیکه مدل تمام استیل برای فشار و دمای بسیار بالا مناسبتر میباشد.
3. آیا اکچویتور پنوماتیکی این مدل قابل تعویض است؟
بله، اکچویتورهای برند Nogix ماژولار هستند و در صورت نیاز بهسادگی تعویض میشوند.
4. آیا این شیر برای مواد شیمیایی خورنده مناسب است؟
در صورت استفاده از بدنه استیل 316 و آببندی PTFE، این مدل برای مواد نیمهخورنده و محیطهای مرطوب کاملاً مناسب است.
5. آیا امکان نصب افقی وجود دارد؟
بله، اما نصب عمودی توصیه میشود تا بازگشت فنر و عملکرد پیستون بهصورت کامل انجام گیرد.
