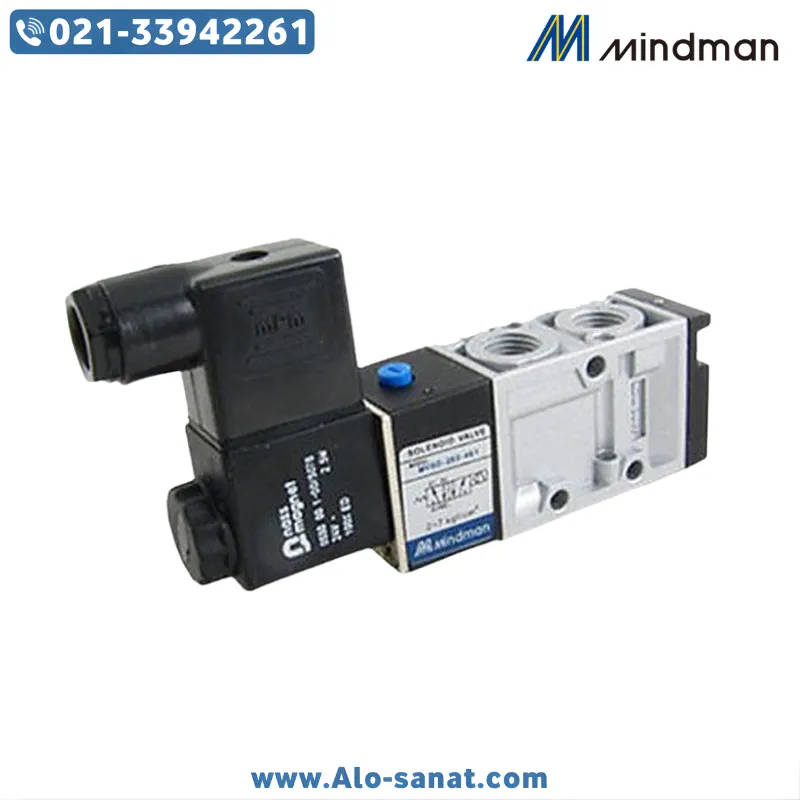

شیر برقی مایندمن (MINDMAN) مدل MVSC-180-4E1C-AC220 یک قطعه حیاتی در سیستمهای پنوماتیک صنعتی است که برای مدیریت، هدایت و کنترل مسیر هوای فشرده در خطوط تولید و تجهیزات اتوماسیون طراحی شده است.
این شیر برقی مایندمن با بهکارگیری بوبین 220 ولت AC، عملکرد دقیق و پاسخدهی سریع دارد و بهدنبال آن میتواند بهصورت مؤثر در کاربردهای صنعتی با سیکل کاری بالا استفاده شود.
طراحی مهندسیشده و کیفیت ساخت معتبر باعث شده شیر برقی مایندمن MVSC-180-4E1C-AC220 از انتخابهای محبوب تکنسینها، مهندسین پنوماتیک و خریداران صنعتی باشد.
در ادامه این مقاله به معرفی کامل، جزئیات فنی، ساختار و عملکرد، مزایا، نصب، نگهداری و پرسشهای متداول درباره این محصول پرداخته خواهد شد.
معرفی شیر برقی مایندمن مدل MVSC-180-4E1C-AC220
شیر برقی مایندمن مدل MVSC-180-4E1C-AC220 نوعی شیر پنوماتیک ۵/۲ (پنج به دو) است.
عبارت ۵/۲ (پنج به دو) نشاندهنده این است که این شیر برقی مایندمن دارای پنج پورت برای مسیر هوای فشرده و دو وضعیت عملکردی میباشد. شیرهای ۵/۲ (پنج به دو) معمولاً برای کنترل حرکت سیلندرهای دوطرفه در سیستمهای پنوماتیک مورد استفاده قرار میگیرند.
کارکرد شیر برقی مایندمن MVSC-180-4E1C-AC220 بهصورت مستقیم تحت فرمان بوبین بکار میافتد. با اعمال ولتاژ 220 ولت AC به بوبین، میدان مغناطیسی ایجاد شده و هسته متحرک داخل شیر جابهجا میشود. این جابهجایی مسیر عبور هوای فشرده را تغییر میدهد و باعث قطع یا وصل جریان هوا میشود.
شیر برقی مایندمن در انواع کاربردهای صنعتی، خطوط تولید، تجهیزات پنوماتیک و سیستمهای اتوماسیون بهدلیل دقت、高 پاسخدهی و دوام عملکردی، بسیار مناسب و قابلاعتماد است.
ساختار و اجزای شیر برقی مایندمن MVSC-180-4E1C-AC220
شیر برقی مایندمن MVSC-180-4E1C-AC220 از بخشهای اصلی زیر تشکیل شده است:
بوبین الکتریکی: واحد فعالسازی که با دریافت ولتاژ 220 ولت AC میدان مغناطیسی ایجاد میکند.
هسته (اسپول) داخلی: قطعه متحرکی که با تحریک بوبین جابهجا میشود و مسیر هوای فشرده را تغییر میدهد.
بدنه آلومینیومی یا آلیاژی: ساختار اصلی شیر که پورتها و مجاری عبور هوا را در خود دارد.
پورتهای هوای فشرده: بخشهای ورودی، خروجی و تخلیه که مسیر رفتوبرگشت هوا را امکانپذیر میسازند.
اورینگها، مهرومومها و مهرههای آببندی: قطعاتی برای جلوگیری از نشتی هوا و افزایش پایداری عملکرد شیر.
عملکرد شیر به این صورت است که در وضعیت بدون تحریک، هسته در موقعیت اولیه قرار دارد و مسیر هوای فشرده بر اساس طراحی برقرار است. با اعمال برق به بوبین، هسته حرکت کرده و مسیر هوا را به وضعیت جدید هدایت میکند. این فرآیند دقیق باعث کنترل مسیر هوای سیستم میشود و توانایی مدیریت حرکت سیلندرهای پنوماتیک را فراهم میآورد.
کاربردهای شیر برقی مایندمن MVSC-180-4E1C-AC220
شیر برقی مایندمن MVSC-180-4E1C-AC220 در گستره وسیعی از صنایع کاربرد دارد:
صنایع خودروسازی: در خطوط مونتاژ و فرآیندهای کنترل حرکت سیلندرها.
ماشینآلات بستهبندی: برای کنترل دقیق جریان هوای فشرده در فرآیندهای بستهبندی و لیبلزنی.
سیستمهای اتوماسیون صنعتی: بهعنوان عنصر کنترلی در فرآیندهای پیچیده پنوماتیک.
ماشینآلات CNC: جهت کنترل حرکت بخشهای پنوماتیک.
صنایع غذایی و دارویی: در تجهیزاتی که به کنترل دقیق هوا نیاز دارند.
این تنوع کاربرد باعث میشود شیر برقی مایندمن MVSC-180-4E1C-AC220 یکی از تجهیزات محبوب در بین مهندسین و تکنسینهای صنعت باشد.
مزایای استفاده از شیر برقی مایندمن
استفاده از شیر برقی مایندمن MVSC-180-4E1C-AC220 مزایای قابلتوجهی را در سیستمهای پنوماتیک ارائه میدهد:
کنترل دقیق جریان هوای فشرده: مسیر هوای داخلی شیر با دقت طراحی شده و افت فشار حداقلی دارد.
پاسخدهی سریع به فرمان: بوبین 220 ولت AC و ساختار داخلی باعث پاسخدهی سریع به تغییرات فرمان میشود.
پایداری عملکرد در سیکل کاری بالا: طراحی مقاوم باعث میشود در سیکلهای مکرر و طولانیمدت نیز عملکرد پایدار خود را حفظ کند.
طراحی استاندارد و نصب آسان: شکل، ابعاد و پورتهای استاندارد باعث میشوند نصب در سیستمهای پنوماتیک بهراحتی انجام گیرد.
دوام بالا و نگهداری کمهزینه: قطعات با کیفیت باعث کاهش نیاز به نگهداری و افزایش طول عمر مفید شیر برقی مایندمن میشوند.
این مزایا باعث میشود که شیر برقی مایندمن MVSC-180-4E1C-AC220 در پروژههای پیچیده و خطوط صنعتی بهعنوان یک انتخاب مطمئن و اقتصادی شناخته شود.
جزئیات فنی شیر برقی مایندمن مدل MVSC-180-4E1C-AC220
در ادامه مشخصات فنی شیر برقی مایندمن MVSC-180-4E1C-AC220 بهطور کامل آورده شده است:
برند: مایندمن (Mindman)
مدل: MVSC-180-4E1C-AC220
نوع شیر: شیر برقی پنوماتیک کنترل جهت
حالت کاری: 5/2 (پنج به دو)
ولتاژ بوبین: 220 ولت AC
نوع جریان: متناوب (AC)
سایز پورتها: 3/8 اینچ
تعداد پورتها: 5
تعداد وضعیتها: 2
سیال کاری: هوای فشرده تصفیهشده
محدوده فشار کاری: 1.5 تا 8 بار
دمای کاری: 5- تا 60 درجه سانتیگراد
نوع عملکرد: تحریک الکتریکی با بازگشت فنری
جنس بدنه: آلومینیوم صنعتی
نوع نصب: خطی یا روی منیفولد
کاربرد: سیستمهای پنوماتیک صنعتی و اتوماسیون
بررسی کیفیت ساخت شیر برقی مایندمن MVSC-180-4E1C-AC220
شیر برقی مایندمن MVSC-180-4E1C-AC220 از نظر کیفیت ساخت در سطح بسیار بالایی است. بدنه آلومینیومی مقاوم در برابر ضربه و خوردگی باعث میشود این شیر برقی مایندمن در محیطهای صنعتی با شرایط کاری سخت نیز عملکرد مؤثر و پایداری ارائه دهد.
اورینگها و مهرومومهای مقاوم در برابر فشار، از نشتی هوا جلوگیری میکنند و باعث کاهش افت فشار در مسیرهای داخلی شیر میشوند. این موضوع باعث بهینهسازی مصرف هوای فشرده و افزایش بهرهوری سیستم میشود.
ساختار دقیق و استاندارد قطعات داخلی باعث میشود حرکت هسته داخل شیر بدون لرزش، با سرعت مناسب و با حداقل سایش انجام شود. این ویژگی باعث افزایش عمر مفید قطعات داخلی شیر برقی مایندمن میگردد.
نکات مهم در نصب و راهاندازی شیر برقی مایندمن
برای دستیابی به عملکرد بهینه از شیر برقی مایندمن MVSC-180-4E1C-AC220، رعایت نکات مهم نصب ضروری است:
هوای ورودی باید خشک و تصفیهشده باشد: هوای مرطوب یا آلوده باعث کاهش عمر شیر برقی مایندمن میشود.
نصب صحیح جهت جریان هوا: پورتهای ورودی و خروجی باید متناسب با جهت هوای فشرده نصب شوند.
اتصالات برقی استاندارد: بوبین باید بهدرستی سیمکشی شود و از محافظهای برق صنعتی استفاده شود.
استفاده از فیلتر و رگولاتور: فیلترها و رگولاتورها باعث افزایش عمر مفید شیر، کاهش آلودگی و کنترل فشار میشوند.
رعایت این نکات باعث میشود شیر برقی مایندمن MVSC-180-4E1C-AC220 عملکردی پایدار و بدون نقص در طول عمر کاری خود داشته باشد.
نگهداری و سرویس شیر برقی مایندمن
شیر برقی مایندمن MVSC-180-4E1C-AC220 به نگهداری پیچیدهای نیاز ندارد اما با انجام موارد زیر میتوان عمر مفید آن را افزایش داد:
بررسی دورهای وضعیت بوبین و جلوگیری از داغ شدن بیشازحد.
کنترل کیفیت هوای ورودی و بررسی دورهای فیلترها.
بررسی نشتی هوا در اتصالات و اورینگها.
این مراقبتها باعث میشود شیر برقی مایندمن در سیکلهای طولانیمدت نیز عملکردی قابل اعتماد داشته باشد و نیاز به تعمیرات ناگهانی کاهش یابد.
مقایسه شیر برقی مایندمن با محصولات مشابه
در بین شیرهای برقی پنوماتیک مشابه در بازار، شیر برقی مایندمن MVSC-180-4E1C-AC220 از نظر کیفیت ساخت، دقت عملکرد و دوام عملکرد در سطح بالاتری قرار دارد. طراحی استاندارد، پایداری عملکرد و پاسخدهی سریع باعث میشود این شیر برقی مایندمن برای کاربردهای صنعتی یک انتخاب مطمئن باشد.
علاوه بر این، توانایی هماهنگی با استانداردهای رایج پنوماتیک باعث میشود نصب و جایگزینی آن در سیستمهای مختلف بهراحتی انجام شود.
پرسشهای متداول درباره شیر برقی مایندمن MVSC-180-4E1C-AC220
آیا شیر برقی مایندمن MVSC-180-4E1C-AC220 عملکرد مناسب برای کارکرد مداوم دارد؟
بله، طراحی صنعتی و کیفیت ساخت بالا باعث میشود این شیر برقی مایندمن در سیکلهای مداوم نیز عملکرد پایدار داشته باشد.
حالت کاری ۵/۲ (پنج به دو) در این مدل چه کاربردی دارد؟
در حالت ۵/۲ (پنج به دو)، شیر دارای پنج پورت و دو وضعیت کاری است که برای کنترل سیلندرهای دوطرفه مناسب میباشد.
آیا بوبین شیر برقی مایندمن قابل تعویض است؟
بله، بوبین این شیر برقی مایندمن معمولاً قابل تعویض بوده و نیازی به تعویض کل شیر نیست.
چرا کیفیت هوای ورودی برای شیر برقی مایندمن مهم است؟
هوای مرطوب یا آلوده باعث سایش داخلی و کاهش عملکرد شیر برقی مایندمن میشود، بنابراین استفاده از فیلتر توصیه میشود.
در چه صنایعی بیشترین کاربرد را دارد؟
این شیر برقی مایندمن در صنایع خودروسازی، بستهبندی، غذایی، دارویی و سیستمهای اتوماسیون صنعتی کاربرد گستردهای دارد.
