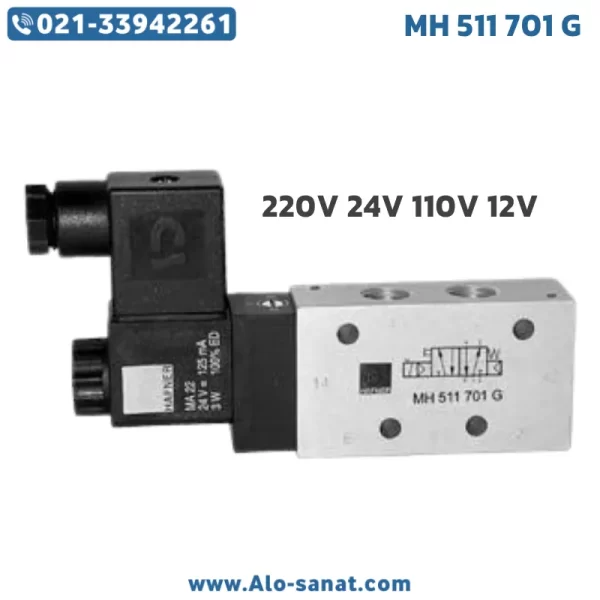

شیر برقی پنوماتیک هافنر MH 511 701 G

شیر برقی پنوماتیک هافنر MH 511 701 G یکی از محصولات دقیق و باکیفیت برند معتبر Hafner آلمان است که در سیستم‌های کنترل هوای فشرده و اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این شیر برقی با طراحی مقاوم، عملکرد پایدار و سرعت پاسخ‌دهی بالا، انتخابی حرفه‌ای برای کنترل دقیق جریان هوا در انواع تجهیزات پنوماتیکی محسوب می‌شود. برند هافنر به دلیل تمرکز بر کیفیت ساخت، دقت مهندسی و استفاده از متریال مقاوم در برابر سایش و خوردگی، یکی از شناخته‌شده‌ترین نام‌ها در زمینه تجهیزات کنترل سیال در اروپا و جهان است. شیر برقی مدل MH 511 701 G با ساختار دقیق، قابلیت کارکرد در فشارهای مختلف و طراحی کم‌مصرف، برای کاربردهای صنعتی سنگین و دقیق بسیار مناسب است.

شیر برقی پنوماتیک چیست و چه کاربردی دارد؟

شیر برقی پنوماتیک، یک قطعه کلیدی در سیستم‌های هوای فشرده است که وظیفه کنترل مسیر جریان هوا را به‌صورت خودکار بر عهده دارد. این شیرها به کمک تحریک الکتریکی و با استفاده از سیگنال الکتریکی ورودی (معمولاً از PLC یا کنترلر)، مسیر عبور هوا را باز یا بسته می‌کنند.

در واقع شیر برقی، نقش “کلید جریان” را در مدار پنوماتیک ایفا می‌کند. زمانی که جریان الکتریکی به بوبین (Solenoid Coil) اعمال می‌شود، میدان مغناطیسی ایجاد شده و باعث جابه‌جایی اسپول داخل بدنه شیر می‌گردد. با این حرکت، جریان هوا به مسیر دلخواه هدایت شده یا قطع می‌شود.

کاربرد این شیرها در صنایع مختلف مانند خودروسازی، ماشین‌سازی، صنایع بسته‌بندی، خطوط مونتاژ و اتوماسیون صنعتی بسیار گسترده است. مدل Hafner MH 511 701 G یکی از سری‌های دقیق و مقاوم این شیرهاست که برای کنترل سریع و بدون خطا طراحی شده است.

معرفی شیر برقی پنوماتیک هافنر MH 511 701 G

شیر برقی هافنر (Hafner) مدل MH 511 701 G از نوع شیرهای 5/2 راهه (5/2 Way Solenoid Valve) است که برای کنترل جهت جریان هوای فشرده در سیلندرهای دوجهته مورد استفاده قرار می‌گیرد. این مدل با عملکرد الکتریکی مستقیم و طراحی بدنه آلومینیومی، ترکیبی از دقت بالا، دوام مکانیکی و مصرف انرژی پایین را فراهم می‌کند.

شیر برقی MH 511 701 G معمولاً با بوبین 24V DC یا 220V AC عرضه می‌شود و دارای درجه حفاظت IP65 است که امکان استفاده در محیط‌های صنعتی با رطوبت یا گرد و غبار را فراهم می‌کند. اسپول داخلی با دقت بالا ماشین‌کاری شده تا عملکردی نرم، بدون نشتی و سریع داشته باشد.

طراحی ماژولار این شیر به کاربران اجازه می‌دهد تا به‌راحتی آن را با سایر اجزای سیستم پنوماتیکی مانند فیلتر، رگلاتور و واحد FRL ترکیب کنند. این ویژگی باعث شده تا در صنایع خودروسازی، بسته‌بندی، چاپ و حتی خطوط مونتاژ رباتیک به‌طور گسترده مورد استفاده قرار گیرد.

مزایای استفاده از شیر برقی پنوماتیک Hafner

1. طول عمر بالا و کیفیت ساخت اروپایی: با متریال آلیاژی مقاوم و آب‌بندی دقیق تولید شده است.

2. پاسخ‌دهی سریع: زمان سوئیچینگ پایین باعث افزایش راندمان سیستم می‌شود.

3. مصرف انرژی پایین: بوبین‌های کم‌مصرف در طراحی جدید مدل‌های هافنر.

4. نشتی بسیار کم: طراحی دقیق اسپول و سیل‌های داخلی مانع از افت فشار می‌شود.

5. نصب آسان و قابلیت ماژولار: امکان اتصال سریع با پورت‌های استاندارد G1/8 و G1/4.

6. سازگاری با شرایط محیطی مختلف: عملکرد پایدار در دما و فشارهای گوناگون.

7. قابل تعمیر و نگهداری آسان: قطعات داخلی قابل‌تعویض برای افزایش طول عمر مفید.

جزئیات فنی شیر برقی پنوماتیک هافنر MH 511 701 G

برند: هافنر (Hafner)
مدل: MH 511 701 G
کشور سازنده: آلمان (Germany)
نوع عملکرد: شیر برقی 5/2 راهه (Double Solenoid Valve)
جنس بدنه: آلومینیوم آنودایز شده مقاوم در برابر خوردگی
نوع تحریک: الکتریکی با بوبین Solenoid Coil
ولتاژ تغذیه: 24V DC / 220V AC (اختیاری)
نوع اتصال پورت: G 1/8 (BSP)
فشار کاری: از 1 تا 10 بار
دمای کاری: از -10 تا +50 درجه سانتی‌گراد
دبی عبوری (Flow Rate): حدود 900 لیتر در دقیقه (L/min)
درجه حفاظت: IP65 (مطابق استاندارد IEC 60529)
نوع کنترل: دوطرفه (Double Acting)
جنس آب‌بندی داخلی: NBR و Viton
زمان پاسخ‌دهی: کمتر از 20 میلی‌ثانیه
وزن تقریبی: حدود 180 گرم
کاربردها: سیلندرهای پنوماتیکی، خطوط اتوماسیون، ماشین‌آلات بسته‌بندی، تجهیزات رباتیک، سیستم‌های توزیع هوا

ساختار و نحوه عملکرد شیر برقی Hafner MH 511 701 G

این شیر برقی از نوع اسپولی (Spool Valve) است که با حرکت یک پیستون داخلی، مسیر جریان هوا را تغییر می‌دهد. در حالت بدون تحریک، فنر برگشت باعث بسته‌شدن مسیر خاصی از هوا می‌شود و در حالت تحریک الکتریکی، با جذب بوبین، اسپول به سمت مخالف حرکت کرده و مسیر جدیدی باز می‌شود.

طراحی 5/2 راهه به این معناست که شیر دارای پنج پورت (دو خروجی به سیلندر، دو ورودی و یک تخلیه) است و در دو حالت کاری مجزا، جریان هوا را کنترل می‌کند. این ساختار برای کنترل دقیق حرکت رفت‌وبرگشت در سیلندرهای پنوماتیکی ایده‌آل است.

ویژگی‌های طراحی صنعتی شیر برقی هافنر

1. بدنه آلومینیومی مقاوم: با پوشش آنودایز شده برای مقاومت در برابر زنگ‌زدگی و سایش.

2. بوبین جداشونده: بوبین به‌صورت ماژولار نصب می‌شود و در صورت خرابی قابل تعویض است.

3. واشرهای ضد نشت: آب‌بندی داخلی با متریال مقاوم به روغن و دما.

4. پورت‌های رزوه‌ای استاندارد: سازگار با اتصالات پنوماتیکی رایج در بازار.

5. طراحی کم‌مصرف: بوبین‌ها با جریان پایین، گرمای اضافی تولید نمی‌کنند.

6. قابلیت نصب روی منیفولد: جهت استفاده در سیستم‌های چندشیر یا کنترل مرکزی.

کاربردهای صنعتی شیر برقی پنوماتیک MH 511 701 G

• کنترل جهت حرکت سیلندرهای بادی دوجهته

• راه‌اندازی ابزارها و عملگرهای اتوماسیون

• خطوط مونتاژ خودکار در صنایع خودروسازی

• سیستم‌های بسته‌بندی و چاپ صنعتی

• تجهیزات کنترل فشار در خطوط هوای فشرده

• ماشین‌آلات CNC و تجهیزات تست فشار

نکات نصب و نگهداری شیر برقی هافنر

1. از هوای فشرده تمیز و خشک استفاده کنید. وجود رطوبت یا گردوغبار در هوا باعث کاهش عمر مفید اسپول می‌شود.

2. بوبین را به ولتاژ صحیح متصل کنید. استفاده از ولتاژ اشتباه می‌تواند باعث سوختن بوبین شود.

3. نصب افقی توصیه می‌شود. تا فشار به‌صورت یکنواخت روی اسپول توزیع گردد.

4. در هنگام سرویس دوره‌ای، از گریس مخصوص استفاده کنید. برای روان‌کاری دقیق اجزای داخلی.

5. از شوک‌های الکتریکی یا مکانیکی پرهیز کنید. که می‌تواند به ساختار بوبین یا فنر برگشت آسیب بزند.

دلایل محبوبیت شیر برقی Hafner در صنعت

• ساخت آلمان با استاندارد CE و ISO 9001

• پشتیبانی از دبی بالا در ابعاد کوچک

• طراحی مقاوم در برابر نوسانات ولتاژ و دما

• نشتی نزدیک به صفر و طول عمر بیش از 50 میلیون سیکل کاری

• قابلیت استفاده در سیستم‌های خودکار با کنترل PLC

راهنمای انتخاب شیر برقی مناسب

برای انتخاب شیر برقی مناسب باید به موارد زیر توجه شود:

• فشار کاری سیستم (برحسب بار یا psi)

• نوع عملگر (تک‌بوبین یا دوبوبین)

• قطر پورت و دبی عبوری مورد نیاز

• ولتاژ تغذیه (DC یا AC)

• شرایط محیطی (رطوبت، گردوغبار، دما)
  مدل Hafner MH 511 701 G یکی از گزینه‌های ایده‌آل برای سیستم‌هایی است که به عملکرد دقیق، دوام بالا و سرعت سوئیچینگ نیاز دارند.

جمع‌بندی

شیر برقی پنوماتیک هافنر MH 511 701 G یکی از دقیق‌ترین و بادوام‌ترین مدل‌های موجود در بازار است که برای کنترل جهت جریان هوا در سیستم‌های اتوماسیون و صنعتی طراحی شده است. کیفیت ساخت بالا، سرعت واکنش سریع، آب‌بندی دقیق و عمر کاری طولانی از ویژگی‌های برجسته این محصول هستند. این شیر با عملکرد قابل‌اعتماد خود، تضمین‌کننده راندمان بالا در خطوط تولید و تجهیزات صنعتی است.

پرسش و پاسخ (FAQ)

1. شیر برقی هافنر MH 511 701 G از چه نوعی است؟
این مدل از نوع شیرهای 5/2 راهه دوبوبین (Double Solenoid) است که جهت کنترل سیلندرهای دوجهته پنوماتیکی به‌کار می‌رود.

2. آیا شیر هافنر برای محیط‌های مرطوب مناسب است؟
بله، دارای درجه حفاظت IP65 بوده و در برابر رطوبت و گردوغبار مقاوم است.

3. چه نوع ولتاژی برای بوبین شیر قابل استفاده است؟
بوبین‌ها در دو نوع 24 ولت DC و 220 ولت AC تولید می‌شوند.

4. آیا قطعات داخلی شیر برقی قابل تعمیر هستند؟
بله، طراحی ماژولار این مدل امکان تعویض بوبین، فنر یا اورینگ‌ها را فراهم می‌کند.

5. طول عمر کاری شیر برقی هافنر چقدر است؟
بیش از 50 میلیون سیکل کاری در شرایط استاندارد صنعتی.
