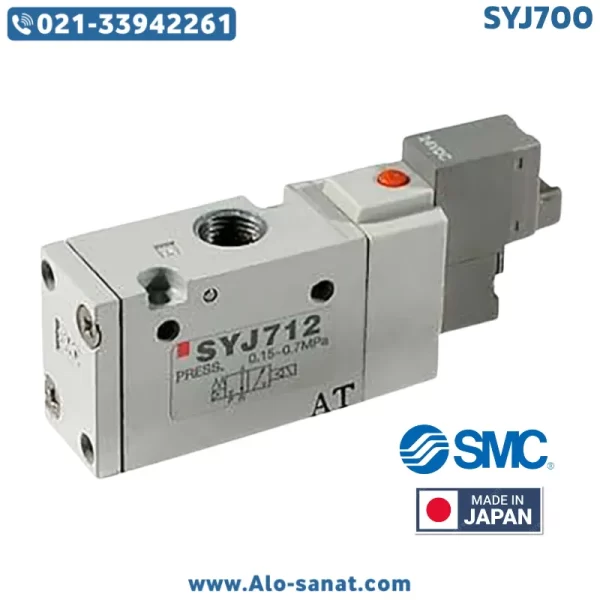

سلونوئید ولو SMC سری SYJ700 یکی از محصولات صنعتی پیشرفته شرکت ژاپنی SMC است که برای کنترل دقیق جریان هوای فشرده در سیستمهای پنوماتیکی و اتوماسیون طراحی شده است. این سری از شیرهای برقی با ترکیب فناوری نوین، طراحی فشرده و وزن سبک، عملکردی سریع و قابلاعتماد را در محیطهای صنعتی ارائه میدهد. شیرهای SYJ700 به دلیل دقت بالا، طول عمر زیاد و قابلیت نصب چندولو (Manifold Mounting) در ماشینآلات پیچیده و خطوط تولید مدرن بهطور گسترده استفاده میشوند.
مدلهای سری SYJ700 در دسته شیرهای ۳ پورت (3-Port Solenoid Valve) قرار دارند و معمولاً برای کنترل سیلندرهای تککاره یا عملگرهای ساده پنوماتیکی استفاده میشوند. این مدلها با عملکرد مستقیم (Direct Acting) کار میکنند و برای سیستمهایی با فشار پایین یا بدون نیاز به پیلوت هوا گزینهای ایدهآل محسوب میشوند.
سلونوئید ولو چیست و نحوه عملکرد آن چگونه است؟
سلونوئید ولو یا شیر برقی پنوماتیکی تجهیزی است که جریان هوای فشرده را با استفاده از تحریک الکتریکی کنترل میکند. در این سیستم، جریان برق با عبور از سیمپیچ (بوبین) باعث ایجاد میدان مغناطیسی شده و پلانجر فلزی داخل شیر را حرکت میدهد. این حرکت، مسیر عبور هوا را باز یا بسته میکند و در نتیجه کنترل جریان در سیستم انجام میگیرد.
سلونوئید ولوها معمولاً در دو حالت Normally Closed (نرمال بسته) یا Normally Open (نرمال باز) ساخته میشوند. در نوع نرمال بسته، زمانی که جریان برق قطع است، مسیر هوا بسته میماند و با تحریک الکتریکی باز میشود. این ویژگی در سیستمهای ایمنی یا کنترل سیلندرهای دقیق بسیار کاربردی است.
مدل SYJ700 برند SMC از نوع سهپورت و دو وضعیت است؛ یعنی دارای سه مجرای ورودی، خروجی و تخلیه (Exhaust) است که در دو حالت کاری مختلف بین آنها سوئیچ انجام میشود. طراحی پیشرفته این مدل موجب افزایش سرعت پاسخ، کاهش افت فشار و عملکرد کاملاً پایدار در فشارهای پایین و بالا میشود.
معرفی سلونوئید ولو SMC سری SYJ700
سلونوئید ولو SMC SYJ700 Series از سری شیرهای برقی کوچک و کمحجم برند SMC است که با هدف دستیابی به عملکرد سریع، مصرف انرژی پایین و قابلیت اطمینان بالا طراحی شده است. این مدل در بسیاری از کاربردهای اتوماسیون صنعتی، رباتیک، تجهیزات مونتاژ و دستگاههای بستهبندی مورد استفاده قرار میگیرد.
طراحی مهندسی SMC در این سری باعث شده تا ابعاد و وزن شیر به حداقل برسد، در حالیکه ظرفیت عبور جریان هوا (Flow Rate) همچنان بالا باقی بماند. به لطف ساختار پایلوت مستقیم (Direct Acting)، این شیر برای سیستمهایی که فشار کاری پایین دارند یا بدون فشار پیلوت عمل میکنند، کاملاً مناسب است.
بوبینهای مدل SYJ700 با ولتاژ 24 ولت DC کار میکنند و از نوع Low Power Coil هستند که مصرف انرژی آنها حدود 0.4 وات است. این ویژگی باعث میشود در سیستمهایی که تعداد زیادی شیر برقی بهطور همزمان استفاده میشود، صرفهجویی قابلتوجهی در توان مصرفی ایجاد گردد.
بدنه این سلونوئید ولو از آلیاژ آلومینیوم آنودایز شده ساخته شده و در برابر خوردگی، سایش و شرایط محیطی سخت مقاوم است. طراحی منیفولدپایه (Base Mounted) باعث میشود چند شیر بهصورت ماژولار در کنار هم نصب شوند که این امر علاوه بر صرفهجویی در فضا، تعمیر و نگهداری را نیز آسانتر میکند.
مزایای استفاده از سلونوئید ولو SMC سری SYJ700
شیر برقی پنوماتیکی SMC SYJ700 مزایای فنی متعددی دارد که آن را به انتخابی مطمئن برای صنایع مدرن تبدیل میکند:
ابعاد فشرده و وزن سبک: طراحی کمحجم باعث شده که این شیر برای تجهیزات با فضای محدود ایدهآل باشد.
پاسخدهی بسیار سریع: زمان واکنش زیر 10 میلیثانیه عملکردی دقیق و هماهنگ با فرمانهای کنترلی فراهم میکند.
مصرف برق پایین: بوبینهای کممصرف 0.4 وات بهینهسازی انرژی را ممکن میسازند.
دوام مکانیکی بالا: بیش از 70 میلیون سیکل کاری بدون افت عملکرد، دوام عالی را تضمین میکند.
قابلیت کار بدون روغن (Oil-Free): مناسب برای صنایع غذایی، دارویی و آزمایشگاهی.
مقاومت در برابر شرایط محیطی: استاندارد IP65 تضمینکنندهی مقاومت در برابر گردوغبار و رطوبت است.
نصب و سرویس آسان: طراحی ماژولار امکان جداسازی سریع بوبین یا تعویض اورینگها را فراهم میکند.
جزئیات فنی سلونوئید ولو SMC سری SYJ700
برند: اسامسی (SMC)
سری محصول: SYJ700
نوع عملکرد: 3/2 راهه (سه پورت – دو وضعیت)
نوع تحریک: پیلوت مستقیم (Direct Acting)
ولتاژ تغذیه: 24V DC
توان مصرفی: 0.4 وات (بوبین کممصرف)
پاسخدهی: کمتر از 10 میلیثانیه
فشار کاری مجاز: 0 تا 0.7 مگاپاسکال
حداکثر فشار تحمل: 1.0 مگاپاسکال
دبی عبوری: حدود 400 لیتر در دقیقه در فشار 0.5 مگاپاسکال
دمای کاری محیط: 5 تا 50 درجه سانتیگراد
دمای کاری سیال: 5 تا 50 درجه سانتیگراد
سیال کاری: هوای فشرده تمیز و خشک
نوع اتصال: رزوهای M5 یا اتصال سریع (One-touch fitting)
جنس بدنه: آلومینیوم آنودایز شده
جنس آببند: NBR یا FKM (بسته به نوع مدل)
درجه حفاظت: IP65
وزن خالص: حدود 55 گرم
وضعیت نرمال: Normally Closed (نرمال بسته)
عمر مکانیکی: بیش از 70 میلیون سیکل کاری
قابلیت نصب منیفولد: دارد (سازگار با SYJ Base)
توضیحات فنی تکمیلی
در طراحی داخلی شیر برقی SMC SYJ700 مسیرهای عبور هوا بهگونهای طراحی شدهاند که افت فشار به حداقل برسد و سرعت جابجایی هوا افزایش یابد. بوبینها با استفاده از سیمپیچهای مخصوص با عایق حرارتی بالا ساخته شدهاند تا در دماهای کاری مختلف عملکرد پایداری داشته باشند.
همچنین بهدلیل استفاده از سیستم پایلوت مستقیم، این شیر نیازی به فشار اولیه برای تحریک ندارد و حتی در فشار صفر نیز قابلعمل است. این ویژگی در خطوطی که از سیلندرهای کوچک یا تجهیزات حساس استفاده میشود، اهمیت زیادی دارد.
نحوه نصب و راهاندازی سلونوئید ولو SMC SYJ700
برای اطمینان از عملکرد دقیق و افزایش عمر کاری شیر، مراحل زیر در زمان نصب باید رعایت شود:
محل نصب: شیر باید در محیطی خشک و بدون لرزش نصب شود.
اتصال لولهها: پورتهای ورودی (P)، خروجی (A) و تخلیه (R) طبق علائم روی بدنه متصل گردند.
استفاده از فیلتر: نصب فیلتر با دقت 5 میکرون در مسیر ورودی برای جلوگیری از ورود ذرات ضروری است.
اتصال برق: منبع تغذیه 24 ولت DC پایدار به بوبین متصل گردد و قطب مثبت و منفی رعایت شود.
تست عملکرد: پس از نصب، با اعمال فرمان الکتریکی مسیر عبور هوا بررسی شود تا عملکرد صحیح تأیید گردد.
کنترل نشتی: با استفاده از محلول کف صابون، تمامی اتصالات بررسی شوند.
کاربردهای سلونوئید ولو SMC سری SYJ700
این شیر برقی کوچک و دقیق در صنایع مختلفی کاربرد دارد از جمله:
سیستمهای اتوماسیون صنعتی و خطوط مونتاژ سریع
ماشینآلات CNC
تجهیزات بستهبندی و پرکن اتوماتیک
سیستمهای رباتیک
تجهیزات آزمایشگاهی و پزشکی
صنایع غذایی و دارویی
کنترل عملگرهای تککاره و شیرهای جانبی در سیستمهای پنوماتیکی
نکات انتخاب سلونوئید ولو مناسب
در زمان انتخاب شیر برقی مناسب باید به عوامل زیر توجه شود:
فشار کاری سیستم و دبی مورد نیاز
نوع سیال (هوای خشک یا مرطوب)
نوع تحریک الکتریکی (AC یا DC)
فضای نصب و شرایط محیطی
دمای کاری محیط و سیال
نوع عملکرد (Normally Closed یا Normally Open)
سری SYJ700 به دلیل ابعاد فشرده، وزن کم و مصرف پایین انرژی، در بین شیرهای ۳ پورت صنعتی، یکی از گزینههای ممتاز در ردهی خود محسوب میشود.
نکات نگهداری و سرویس دورهای
از هوای خشک و تمیز در سیستم استفاده شود تا از ورود گردوغبار و رطوبت به داخل شیر جلوگیری شود.
فیلتر هوا بهصورت منظم تعویض گردد.
بوبین و اتصالات برقی بهطور دورهای از نظر سلامت و مقاومت بررسی شوند.
نشتی احتمالی در اتصالات بازرسی شود.
در صورت نیاز به تعمیر، از قطعات یدکی اورجینال برند SMC استفاده گردد.
نکات ایمنی در بهرهبرداری
قبل از تعمیر یا باز کردن شیر، فشار سیستم کاملاً تخلیه شود.
از اعمال ولتاژ بالاتر از مقدار مجاز خودداری گردد.
در محیطهای مرطوب از کانکتورهای ضدآب استفاده شود.
از نصب شیر در مجاورت منابع حرارتی یا نور مستقیم خورشید خودداری شود.
همیشه جهت جریان هوا مطابق علامت روی بدنه رعایت گردد.
جمعبندی
سلونوئید ولو SMC سری SYJ700 انواع ۳ پورت یکی از بهترین انتخابها برای سیستمهای پنوماتیکی دقیق و فشرده است. این مدل با سرعت پاسخ بالا، مصرف انرژی پایین، طراحی مقاوم و طول عمر طولانی، نیاز صنایع مدرن را بهطور کامل برآورده میکند. طراحی ساده اما قدرتمند این شیر باعث شده تا در سیستمهای اتوماسیون، رباتیک و خطوط تولید بهعنوان یک قطعه کلیدی شناخته شود.
پرسش و پاسخ (FAQ)
۱. آیا سلونوئید ولو SMC SYJ700 بدون فشار اولیه هم کار میکند؟
بله، این شیر از نوع پیلوت مستقیم است و حتی در فشار صفر نیز عملکرد کاملی دارد.
۲. آیا امکان نصب چند شیر SYJ700 روی یک منیفولد وجود دارد؟
بله، طراحی ماژولار این مدل امکان نصب چندولو بهصورت مجتمع را فراهم میکند.
۳. دمای کاری مجاز این شیر برقی چقدر است؟
در محدوده 5 تا 50 درجه سانتیگراد عملکرد بهینه دارد.
۴. آیا این شیر برای سیستمهای بدون روغن مناسب است؟
بله، مدل SYJ700 برای کارکرد Oil-Free طراحی شده و برای صنایع غذایی و دارویی قابلاستفاده است.
۵. عمر مفید این شیر در شرایط صنعتی چقدر است؟
در شرایط استاندارد، بیش از 70 میلیون سیکل کاری بدون افت عملکرد دارد.
