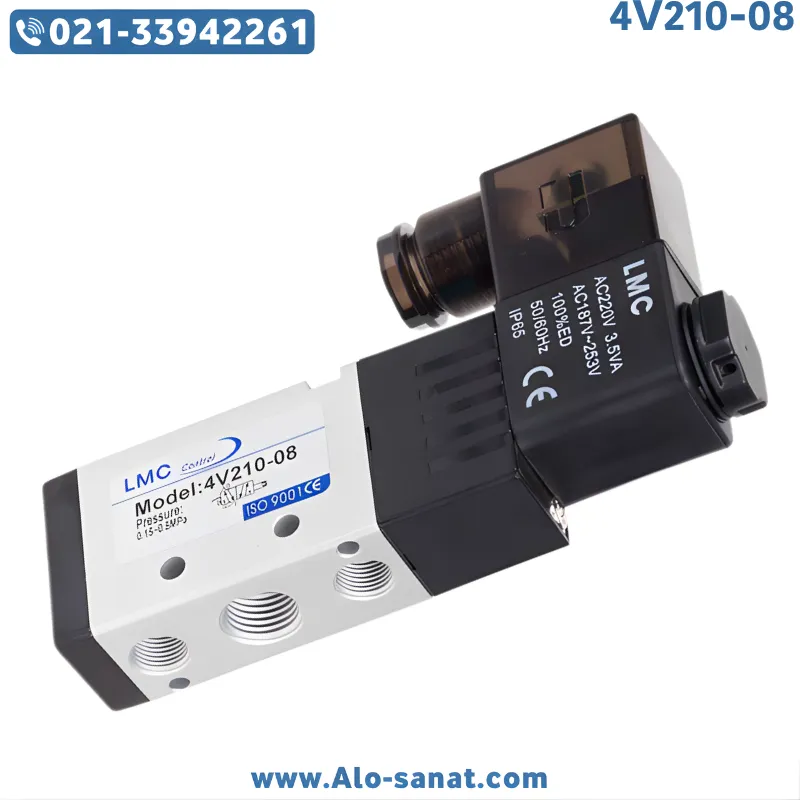

شیر برقی LMC مدل 4V210-08 5/2 1/4

شیر برقی LMC مدل 4V210-08 یکی از محصولات پرکاربرد در حوزه پنوماتیک است که با عملکرد الکترومغناطیسی و طراحی مقاوم، کنترل جریان هوای فشرده در خطوط اتوماسیون صنعتی را بر عهده دارد. این شیر با قابلیت سوئیچینگ سریع، دقت بالا و عمر کاری طولانی، برای استفاده در سیستم‌های صنعتی مدرن طراحی شده است. ساختار فنی دقیق، جنس بدنه مقاوم و قابلیت سازگاری با ولتاژهای مختلف، از این مدل یک گزینه اقتصادی و قابل اعتماد برای مهندسان و تکنسین‌ها ساخته است. در ادامه، به بررسی کامل ویژگی‌ها، مزایا و مشخصات فنی شیر برقی LMC مدل 4V210-08 می‌پردازیم.

معرفی شیر برقی LMC مدل 4V210-08 سایز 1/4

شیر برقی LMC مدل 4V210-08 (Airtac type LMC 4V210-08 Solenoid Valve) از نوع شیرهای ۵ پورت و دو وضعیت کاری (5/2 Way) است که در سیستم‌های کنترل هوای فشرده جهت هدایت جریان هوا بین ورودی و خروجی‌ها استفاده می‌شود. این شیر برای کنترل سیلندرهای دوطرفه در سیستم‌های پنوماتیکی بسیار مناسب است و در حالت عادی، یکی از مسیرهای خروجی باز و دیگری بسته است.
با تحریک بوبین الکترومغناطیسی، قرقره (Spool) داخلی تغییر وضعیت می‌دهد و مسیر جریان هوا را جابه‌جا می‌کند. در نتیجه، سیلندر در جهت مورد نظر حرکت کرده و عملیات مورد نیاز انجام می‌شود.
شیر برقی LMC مدل 4V210-08 از لحاظ ابعاد و طراحی مشابه با مدل محبوب Airtac 4V210-08 بوده و در بسیاری از سیستم‌های اتوماسیون صنعتی جایگزین مناسبی محسوب می‌شود. بدنه این شیر از آلومینیوم مقاوم ساخته شده که علاوه بر وزن کم، مقاومت بالایی در برابر فشار و خوردگی دارد.

مزایای استفاده از شیر برقی LMC مدل 4V210-08

استفاده از شیر برقی LMC مدل 4V210-08 در سیستم‌های صنعتی مزایای قابل‌توجهی دارد که آن را به یکی از گزینه‌های اصلی برای کنترل جریان هوای فشرده تبدیل کرده است:

1. پاسخ‌دهی سریع: این شیر دارای زمان سوئیچ کمتر از 0.05 ثانیه است که باعث افزایش سرعت عملکرد سیستم می‌شود.

2. دوام بالا: استفاده از مواد مقاوم در برابر سایش و طراحی دقیق اورینگ‌ها موجب افزایش عمر مفید تا بیش از 10 میلیون سیکل کاری می‌شود.

3. نشتی بسیار پایین: آب‌بندی دقیق قرقره و طراحی چندمرحله‌ای مانع از هدررفت هوای فشرده می‌شود.

4. قابلیت نصب آسان: ساختار ماژولار و وزن سبک، نصب و سرویس دوره‌ای شیر را بسیار آسان کرده است.

5. سازگاری الکتریکی بالا: شیر قابلیت کار با ولتاژهای مختلف (12V DC، 24V DC، 220V AC) را دارد.

6. مصرف انرژی پایین: بوبین‌ها با توان مصرفی حدود 3 وات در نسخه DC طراحی شده‌اند تا از اتلاف انرژی جلوگیری شود.

جزئیات فنی شیر برقی LMC مدل 4V210-08

• برند: LMC (مطابق طراحی Airtac)

• مدل: 4V210-08

• نوع عملکرد: برقی (الکترومغناطیسی)

• نوع شیر: ۵ پورت، دو وضعیت کاری (5/2 Way)

• سایز پورت‌ها: 1/4 اینچ (PT یا NPT بسته به سفارش)

• محدوده فشار کاری: از 0.15 تا 0.8 مگاپاسکال (1.5 تا 8 بار)

• حداکثر فشار تست: 1.2 مگاپاسکال (12 بار)

• ولتاژ بوبین‌ها: 12V DC، 24V DC، 110V AC، 220V AC

• توان مصرفی بوبین: 3 وات (DC) / 4.5 ولت‌آمپر (AC)

• زمان پاسخ‌دهی: حدود 0.05 ثانیه

• نوع تحریک: تک بوبین با فنر برگشت

• جنس بدنه: آلومینیوم آلیاژی مقاوم

• ماده آب‌بند: NBR یا وایتون

• دمای کاری محیط: از -20 تا +70 درجه سانتی‌گراد

• محیط کاری: هوای فشرده خشک و تمیز

• طول عمر کاری: بیش از 10 میلیون سیکل

• نحوه نصب: افقی یا روی مانفولد

• وزن: حدود 220 گرم

ساختار عملکرد شیر برقی LMC مدل 4V210-08

شیر برقی LMC مدل 4V210-08 از یک بدنه آلومینیومی، قرقره داخلی، بوبین و فنر برگشت تشکیل شده است. عملکرد شیر بر پایه نیروی مغناطیسی تولیدشده توسط بوبین است.
در حالت عادی، مسیر جریان از پورت P (ورودی) به یکی از پورت‌های خروجی متصل است و پورت دیگر تخلیه می‌شود. هنگامی که ولتاژ به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و قرقره را به سمت مخالف حرکت می‌دهد؛ در نتیجه مسیر جریان هوا تغییر کرده و عملگر پنوماتیکی در جهت معکوس حرکت می‌کند. پس از قطع جریان برق، فنر داخلی، قرقره را به حالت اولیه بازمی‌گرداند.
این ساختار ساده ولی بسیار دقیق، موجب می‌شود شیر در برابر تغییرات فشار و دما، عملکردی پایدار و بدون خطا داشته باشد.

نکات نصب شیر برقی LMC مدل 4V210-08

نصب صحیح شیر برقی LMC مدل 4V210-08 نقش مهمی در افزایش طول عمر و جلوگیری از خرابی زودرس دارد.

1. هوای ورودی باید خشک و عاری از ذرات معلق باشد؛ استفاده از فیلتر هوای 40 میکرون توصیه می‌شود.

2. جهت جریان هوا مطابق علامت روی بدنه رعایت شود تا عملکرد دقیق باشد.

3. در هنگام نصب اتصالات از نوار تفلون مناسب استفاده کنید و از سفت‌کردن بیش از حد پرهیز کنید.

4. بوبین باید با ولتاژ صحیح تغذیه شود تا از سوختن سیم‌پیچ جلوگیری گردد.

5. در زمان سرویس یا تعویض بوبین، برق و فشار هوا باید قطع گردد.

6. برای جلوگیری از لرزش در حین کار، شیر روی سطح صاف و محکم نصب شود.

نکات نگهداری و سرویس شیر برقی LMC مدل 4V210-08

نگهداری منظم از شیر برقی باعث افزایش دوام و عملکرد پایدار آن می‌شود.

• هر شش ماه مسیر ورودی هوا و فیلترها بررسی و تمیز شوند.

• در صورت کاهش سرعت یا عملکرد نامنظم، اورینگ‌ها بررسی و در صورت نیاز تعویض گردند.

• از ورود رطوبت یا گردوغبار به داخل بوبین جلوگیری شود.

• در محیط‌های دارای حرارت بالا از کاور محافظ برای بوبین استفاده شود.

• از اعمال فشار بالاتر از محدوده مجاز خودداری کنید.

کاربردهای شیر برقی LMC مدل 4V210-08

شیر برقی LMC مدل 4V210-08 در طیف گسترده‌ای از صنایع کاربرد دارد، از جمله:

• سیستم‌های اتوماسیون صنعتی

• ماشین‌آلات بسته‌بندی و مونتاژ

• دستگاه‌های چاپ، CNC و تزریق پلاستیک

• خطوط تولید و تجهیزات جابجایی مواد

• صنایع دارویی، غذایی و پتروشیمی

• کنترل سیلندرهای دوطرفه و تجهیزات حرکتی پنوماتیک
  در تمام این موارد، شیر برقی LMC مدل 4V210-08 با عملکرد سریع و مطمئن خود نقش کلیدی در کنترل دقیق مسیر هوای فشرده ایفا می‌کند.

مقایسه شیر برقی LMC مدل 4V210-08 با مدل مشابه Airtac

مدل LMC 4V210-08 از نظر طراحی و عملکرد، مشابه شیرهای برقی برند Airtac است. هر دو مدل دارای ساختار داخلی مشابه، جنس بدنه آلومینیومی و بوبین‌های با توان مصرفی پایین هستند. تفاوت اصلی در سطح پرداخت نهایی بدنه و نحوه مونتاژ قطعات است که باعث شده مدل LMC با حفظ کیفیت فنی، قیمت اقتصادی‌تری نسبت به Airtac داشته باشد. به همین دلیل، در پروژه‌هایی که نیاز به صرفه‌جویی اقتصادی بدون افت کیفیت دارند، شیر برقی LMC مدل 4V210-08 انتخابی هوشمندانه محسوب می‌شود.

راهنمای انتخاب شیر برقی LMC مدل 4V210-08

برای انتخاب صحیح این شیر، باید موارد زیر را در نظر گرفت:

• فشار کاری سیستم و حجم جریان هوا باید با مشخصات فنی شیر مطابقت داشته باشد.

• نوع ولتاژ تغذیه بوبین باید بر اساس سیستم کنترل (PLC یا منبع برق مستقیم) انتخاب شود.

• در صورت نیاز به حفظ وضعیت پس از قطع برق، مدل دو بوبین پیشنهاد می‌شود.

• نوع رزوه (PT یا NPT) باید با لوله‌کشی سیستم همخوانی داشته باشد.

• برای محیط‌های با دمای بالا، از نسخه‌های دارای آب‌بند وایتون استفاده کنید.

جمع‌بندی

شیر برقی LMC مدل 4V210-08 یکی از محصولات دقیق، بادوام و اقتصادی در حوزه کنترل پنوماتیک است. این شیر با طراحی مهندسی‌شده، واکنش سریع و مصرف انرژی پایین، برای سیستم‌های صنعتی مدرن گزینه‌ای قابل اعتماد محسوب می‌شود. بدنه آلومینیومی، عملکرد پایدار در فشار بالا و سازگاری با شرایط کاری متنوع، از ویژگی‌های برجسته این مدل است. در مقایسه با مدل‌های مشابه Airtac، این محصول ضمن حفظ کیفیت فنی، از نظر اقتصادی مقرون‌به‌صرفه‌تر بوده و برای استفاده در خطوط تولید و تجهیزات اتوماسیون صنعتی توصیه می‌شود.

پرسش و پاسخ (FAQ)

سؤال ۱: تفاوت شیر برقی LMC مدل 4V210-08 با شیر 4V220-08 در چیست؟
پاسخ: مدل 4V210-08 تک بوبین بوده و با فنر برگشت عمل می‌کند، در حالی‌که مدل 4V220-08 دارای دو بوبین است و وضعیت شیر پس از قطع برق حفظ می‌شود.

سؤال ۲: آیا شیر برقی LMC مدل 4V210-08 با هوای روغنی نیز کار می‌کند؟
پاسخ: بله، در صورت استفاده از فیلتر و رطوبت‌گیر مناسب، شیر قابلیت کار با هوای خشک یا کمی روغنی را دارد.

سؤال ۳: آیا بوبین شیر برقی LMC مدل 4V210-08 قابل تعویض است؟
پاسخ: بله، بوبین این مدل به‌صورت جداگانه قابل تعویض است و نیازی به باز کردن کل شیر ندارد.

سؤال ۴: آیا امکان نصب عمودی برای این شیر وجود دارد؟
پاسخ: بله، نصب عمودی ممکن است، اما برای افزایش طول عمر و پایداری قرقره، نصب افقی توصیه می‌شود.

سؤال ۵: طول عمر متوسط شیر برقی LMC مدل 4V210-08 چقدر است؟
پاسخ: در صورت نصب صحیح و استفاده از هوای فشرده تمیز، عمر مفید شیر بیش از ۱۰ میلیون سیکل کاری خواهد بود.
