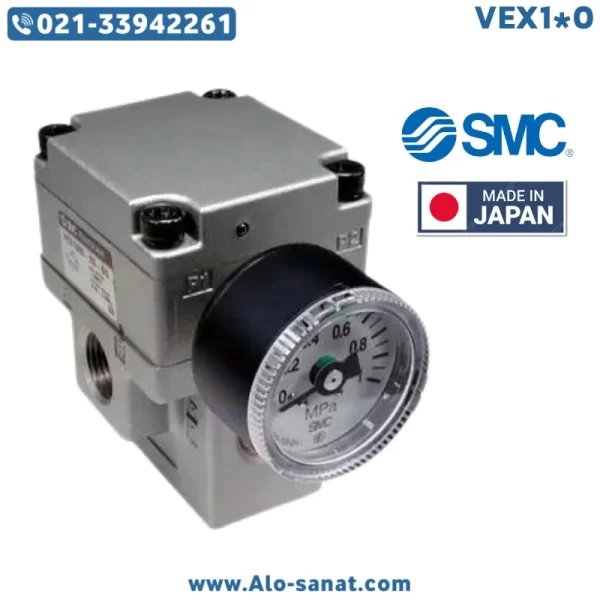

شیر قدرتی SMC سری VEX1*0 یکی از محصولات کلیدی شرکت ژاپنی SMC در زمینه تجهیزات پنوماتیکی است. این شیر با طراحی منحصربهفرد خود، قابلیت کنترل دقیق جریان و فشار هوای فشرده را فراهم میکند و بهعنوان یک ولو رگلاتور قدرتمند و سریع در صنایع مختلف مورد استفاده قرار میگیرد. دقت بالا، عملکرد پایدار، طول عمر زیاد و پاسخ سریع از مهمترین ویژگیهای این سری از شیرها هستند. این محصول برای تکنسینها، مهندسان و خریداران صنعتی که نیاز به کنترل دقیق و مطمئن در خطوط هوای فشرده دارند، انتخابی ایدهآل است.
شیر قدرتی چیست و چه نقشی در سیستم پنوماتیک دارد؟
شیر قدرتی یا Power Valve یکی از اجزای حیاتی در سیستمهای پنوماتیکی است که برای کنترل جریان و فشار هوای فشرده استفاده میشود. در بسیاری از ماشینآلات صنعتی، نیروی محرک اصلی از طریق هوای فشرده تأمین میگردد و شیر قدرتی وظیفه دارد مسیر عبور این هوا را بهصورت دقیق تنظیم کند. این عمل باعث کنترل عملکرد سیلندرها، اکچویتورها و سایر اجزای پنوماتیکی میشود.
در واقع، شیر قدرتی همانند مغز سیستم پنوماتیک عمل میکند. با دریافت سیگنال کنترلی (برقی یا مکانیکی)، مسیر جریان را باز یا بسته کرده و فشار خروجی را تنظیم میکند. در مدلهای پیشرفتهتر مانند سری VEX1*0 از برند SMC، طراحی ولو بهگونهای است که تغییرات فشار و جریان بهصورت پیوسته و نرم انجام میشود تا از ضربات و نوسانات فشار جلوگیری گردد. این ویژگی باعث افزایش دقت در فرآیند و بهبود عمر مفید تجهیزات پاییندست میشود.
معرفی شیر قدرتی SMC سری VEX1*0
سری VEX1*0 از برند SMC یکی از پیشرفتهترین شیرهای کنترل قدرت پنوماتیکی در صنعت محسوب میشود. این ولوها با بهرهگیری از فناوری بالای SMC ژاپن طراحی شدهاند تا کنترل دقیق و سریع جریان هوا را فراهم کنند. طراحی فشرده و ساختار سبک در کنار دوام بالا باعث شده این شیرها در فضاهای محدود صنعتی نیز بهراحتی نصب شوند.
شیر قدرتی SMC VEX1*0 بهعنوان یک Regulating Valve، قادر است فشار خروجی را بهصورت متناسب با سیگنال کنترلی تنظیم نماید. در این مدل از تکنولوژی پایلوت برقی (Electro-Pneumatic Pilot) استفاده شده است که واکنش سریع و کنترل پایداری را در شرایط متغیر فشار تضمین میکند. علاوه بر این، شیر دارای بدنهای آلومینیومی با آبکاری ضد خوردگی است که مقاومت بالایی در برابر رطوبت و آلودگی محیطی دارد.
این مدل در نسخههای مختلف (VEX110، VEX120، VEX130 و …) تولید میشود که هر یک برای محدوده جریان و فشار متفاوتی طراحی شدهاند. به همین دلیل، انتخاب مدل مناسب باید بر اساس نیاز سیستم و دبی هوای مورد نیاز انجام شود. شیر قدرتی SMC سری VEX1*0 برای استفاده در تجهیزات تولید، ماشینهای بستهبندی، خطوط مونتاژ، دستگاههای تست نشتی، تجهیزات خودکار صنعتی و سیستمهای کنترل فشار پیشرفته بسیار کاربردی است.
مزایای استفاده از شیر قدرتی SMC سری VEX1*0
استفاده از شیر قدرتی SMC در سیستمهای هوای فشرده، مزایای قابل توجهی از نظر عملکرد، بهرهوری و دوام به همراه دارد:
کنترل دقیق و پایدار فشار خروجی: این شیرها با استفاده از مکانیزم کنترل تناسبی (Proportional) قادر به تنظیم دقیق فشار و دبی هستند.
پاسخ سریع به تغییرات: طراحی داخلی ولو بهگونهای است که در زمان بسیار کوتاهی به تغییر سیگنال کنترلی واکنش نشان میدهد.
طول عمر بالا و مقاومت مکانیکی زیاد: بدنه آلومینیومی سختکاریشده و آببندی مقاوم در برابر سایش، عملکرد طولانیمدت را تضمین میکند.
نصب آسان و طراحی ماژولار: قابلیت اتصال به منیفولدها و سیستمهای چندولو باعث سهولت در راهاندازی و نگهداری میشود.
مصرف انرژی پایین: طراحی بهینه در بخش پیلوت برقی باعث کاهش مصرف هوای فشرده و انرژی الکتریکی میشود.
پایداری در شرایط محیطی مختلف: عملکرد مطمئن در دمای بالا، رطوبت و محیطهای کاری آلوده از ویژگیهای اصلی سری VEX1*0 است.
جزئیات فنی شیر قدرتی SMC سری VEX1*0
برند: اسامسی (SMC)
مدل: VEX1*0 (شامل VEX110، VEX120، VEX130 و مدلهای مشابه)
نوع عملکرد: کنترل فشار و جریان تناسبی (Proportional Pressure Control Valve)
نوع کنترل: الکتروپنوماتیکی (Electro-Pneumatic Pilot)
محدوده فشار ورودی: 0 تا 1.0 مگاپاسکال (حدود 10 بار)
محدوده فشار تنظیمی خروجی: 0.02 تا 0.9 مگاپاسکال
حداکثر جریان هوای عبوری (Flow Rate): تا 6000 لیتر در دقیقه بسته به مدل
پاسخ زمانی: کمتر از 50 میلیثانیه
نوع اتصال: رزوهای یا فلنجی (با گزینههای Rc و NPT)
جنس بدنه: آلومینیوم مقاوم با پوشش ضد خوردگی
نوع سیل (Seal): NBR یا FKM بسته به نوع کاربرد
دمای کاری: 5 تا 60 درجه سانتیگراد
ولتاژ تغذیه پیلوت برقی: 24V DC
وزن تقریبی: بین 300 تا 800 گرم (بسته به مدل)
نوع عملکرد ولو: Normally Closed / Normally Open بسته به سفارش
قابلیت نصب روی منیفولد: دارد
تجهیزات جانبی قابل اتصال: سنسور فشار، منیفولد چندراهه، رگلاتور کمکی، فیلتر هوا
توضیحات فنی تکمیلی
شیر قدرتی SMC VEX1*0 با استفاده از ساختار چندمرحلهای کنترل، پایداری فشار خروجی را حتی در شرایط تغییر ناگهانی بار حفظ میکند. طراحی ویژه مسیر عبور هوا باعث کاهش افت فشار داخلی و افزایش سرعت جریان میشود. مکانیزم داخلی این شیر دارای دیافراگم مقاوم و فنر دقیق است که کنترل نرم و بدون ضربه را تضمین میکند.
پیلوت برقی در این مدل به صورت کویل کممصرف طراحی شده است تا در زمان طولانی عملکرد، دمای قطعه بالا نرود. علاوه بر این، طراحی ماژولار اجازه میدهد چندین شیر VEX در کنار هم روی یک پایه مشترک نصب شوند و سیستم چندخروجی ایجاد کنند. این موضوع در خطوط تولید اتوماتیک بسیار کاربردی است.
نحوه نصب و راهاندازی
برای نصب شیر قدرتی SMC سری VEX1*0 رعایت مراحل زیر الزامی است:
انتخاب محل مناسب نصب: شیر باید در محلی نصب شود که دسترسی آسان برای تعمیر و نگهداری داشته باشد و از لرزش شدید دور باشد.
اتصال لولهها: جهت جریان هوای فشرده باید مطابق با فلش روی بدنه شیر باشد تا عملکرد صحیح تضمین گردد.
نصب فیلتر و رگلاتور: برای جلوگیری از ورود آلودگی به داخل شیر، استفاده از فیلتر هوا و رگلاتور توصیه میشود.
اتصال الکتریکی: ولتاژ 24 ولت DC باید از منبع تغذیه پایدار تأمین شود و اتصال زمین رعایت گردد.
تست عملکرد: پس از نصب، باید فشار ورودی و خروجی اندازهگیری و از صحت عملکرد پیلوت اطمینان حاصل شود.
نکات طراحی و انتخاب
هنگام انتخاب شیر قدرتی SMC مدل VEX1*0، موارد زیر باید مورد توجه قرار گیرد:
دبی مورد نیاز سیستم (برحسب لیتر در دقیقه).
محدوده فشار کاری مورد نظر.
نوع سیگنال کنترلی و سازگاری با سیستم الکتریکی.
نوع اتصال (رزوهای یا فلنجی).
شرایط محیطی (رطوبت، دما، آلودگی).
فضای نصب و نیاز به ماژول چندولو.
انتخاب دقیق مدل متناسب با کاربرد باعث افزایش عمر مفید و دقت عملکرد سیستم خواهد شد.
کاربردهای شیر قدرتی SMC سری VEX1*0
این سری از شیرهای پنوماتیکی در طیف گستردهای از صنایع و کاربردها استفاده میشود، از جمله:
خطوط تولید خودکار و مونتاژ صنعتی
ماشینآلات بستهبندی و پرکن
سیستمهای تست نشتی هوا
کنترل فشار در خطوط پنوماتیکی حساس
تجهیزات آزمایشگاهی و پزشکی با کنترل دقیق هوا
سیستمهای توزیع فشار چندمرحلهای در کارخانهها
نگهداری و تعمیرات دورهای
برای اطمینان از عملکرد مطمئن و طول عمر بالا، نگهداری دورهای شیر ضروری است:
فیلتر هوای فشرده را بهصورت منظم تمیز یا تعویض کنید.
از خشک بودن هوای فشرده اطمینان حاصل کنید تا رطوبت به اجزای داخلی آسیب نزند.
عملکرد پیلوت برقی را هر چند ماه یکبار بررسی کنید.
در صورت کاهش دبی یا تأخیر در واکنش، مسیر عبور هوا را از نظر آلودگی بررسی نمایید.
برای تعویض دیافراگم یا سیل داخلی، از کیت اورجینال SMC استفاده کنید.
نکات ایمنی در بهرهبرداری
هرگز شیر را در فشار بالاتر از محدوده مجاز به کار نبرید.
هنگام انجام تعمیرات یا باز کردن خطوط، سیستم باید کاملاً بدون فشار باشد.
ولتاژ تغذیه را فقط از منبع ایمن و استاندارد تأمین کنید.
از تماس مستقیم با بدنه شیر در زمان عملکرد مداوم خودداری کنید، زیرا ممکن است دما بالا رود.
در محیطهای قابل اشتعال از نسخههای ضد انفجار استفاده نمایید.
جمعبندی
شیر قدرتی SMC سری VEX1*0 یکی از دقیقترین و کارآمدترین شیرهای کنترل فشار در حوزه پنوماتیک صنعتی است. این محصول با بهرهگیری از طراحی مدرن، واکنش سریع، مصرف کم انرژی و طول عمر بالا، گزینهای ایدهآل برای سیستمهای اتوماسیون و کنترل جریان هوا محسوب میشود. انتخاب این مدل برای مهندسان و تکنسینهایی که بهدنبال کیفیت ژاپنی، دقت فنی و اطمینان عملیاتی هستند، انتخابی حرفهای و اقتصادی است.
پرسش و پاسخ (FAQ)
۱. تفاوت شیر قدرتی SMC سری VEX1*0 با رگلاتور معمولی چیست؟
شیر قدرتی علاوه بر کنترل فشار، توانایی تنظیم دبی و پاسخ سریع به سیگنال کنترلی را دارد، در حالیکه رگلاتور معمولی تنها فشار را ثابت نگه میدارد.
۲. آیا شیر قدرتی SMC میتواند در سیستمهای چندخروجی استفاده شود؟
بله، طراحی ماژولار این سری امکان نصب چند شیر روی یک منیفولد مشترک را فراهم میکند که برای خطوط چندمنظوره بسیار مفید است.
۳. آیا این مدل نیاز به فیلتر هوا دارد؟
بله، برای عملکرد مطمئن و افزایش طول عمر، استفاده از فیلتر خشککن قبل از شیر توصیه میشود.
۴. حداکثر فشار کاری در سری VEX1*0 چقدر است؟
حداکثر فشار ورودی مجاز 1 مگاپاسکال (تقریباً 10 بار) است و نباید از این مقدار تجاوز شود.
۵. در صورت خرابی پیلوت برقی چه باید کرد؟
در چنین شرایطی ابتدا تغذیه الکتریکی و سیمکشی بررسی شود. در صورت سلامت مدار، کویل برقی باید با قطعه اصلی جایگزین گردد تا عملکرد دقیق شیر حفظ شود.
