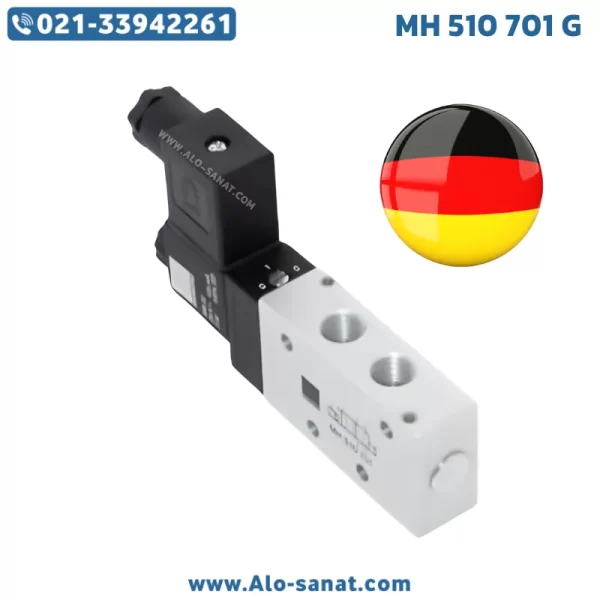

شیر برقی پنوماتیک هافنر MH 510 701 G

شیر برقی پنوماتیک هافنر MH 510 701 G یکی از محصولات باکیفیت برند آلمانی Hafner است که به‌عنوان یکی از برترین گزینه‌ها در حوزه تجهیزات کنترلی هوای فشرده شناخته می‌شود. این شیر با طراحی مهندسی‌شده و دقت بالا، قابلیت کنترل دقیق مسیر جریان هوا را در سیستم‌های اتوماسیون صنعتی فراهم می‌کند. در ساخت شیر برقی هافنر از مواد مقاوم و استانداردهای بین‌المللی استفاده شده که باعث افزایش دوام، کارایی و اطمینان در محیط‌های کاری سنگین می‌شود. مدل MH 510 701 G به‌صورت اختصاصی برای کنترل سیلندرها، عملگرها و تجهیزات پنوماتیکی طراحی شده است و در صنایع مختلف از جمله خودروسازی، بسته‌بندی، ماشین‌آلات CNC و خطوط مونتاژ خودکار کاربرد گسترده‌ای دارد.

شیر برقی پنوماتیک چیست و چه نقشی در سیستم‌های صنعتی دارد؟

شیر برقی پنوماتیک یکی از اجزای اصلی سیستم‌های هوای فشرده است که وظیفه آن کنترل جریان هوا در مدارهای پنوماتیکی است. این نوع شیرها با استفاده از نیروی الکتریکی عمل می‌کنند؛ یعنی بوبین (Solenoid Coil) با دریافت ولتاژ مشخص، میدان مغناطیسی ایجاد کرده و باعث حرکت اسپول داخلی شیر می‌شود. با این حرکت، مسیر عبور جریان هوا باز یا بسته شده و کنترل دقیق عملگرهای پنوماتیکی مانند سیلندرها انجام می‌گیرد.

در سیستم‌های اتوماسیون صنعتی، سرعت و دقت عملکرد شیر برقی اهمیت زیادی دارد. شیرهای پنوماتیکی برند Hafner با طراحی دقیق و ساختار اسپولی مقاوم، عملکردی سریع، نرم و بدون نشتی ارائه می‌دهند. مدل هافنر MH 510 701 G نمونه‌ای از این فناوری است که به‌صورت تک‌بوبین (Single Solenoid) طراحی شده و قابلیت کنترل دو موقعیت کاری مجزا را دارد.

معرفی شیر برقی پنوماتیک هافنر MH 510 701 G

شیر برقی پنوماتیک Hafner MH 510 701 G از نوع 5/2 راهه (5/2 Way Solenoid Valve) است که برای کنترل سیلندرهای دوطرفه پنوماتیکی استفاده می‌شود. در این نوع شیرها، پنج پورت ورودی و خروجی وجود دارد که امکان هدایت هوای فشرده به دو جهت متفاوت را فراهم می‌کند. این مدل با عملکرد تک‌بوبین طراحی شده و در حالت بدون تحریک، اسپول با کمک فنر برگشت در وضعیت پیش‌فرض قرار می‌گیرد.

این شیر برقی دارای بدنه‌ای از آلومینیوم آنودایز شده است که مقاومت بالایی در برابر سایش، خوردگی و فشار دارد. همچنین بوبین آن مطابق استاندارد IP65 در برابر رطوبت و گردوغبار محافظت می‌شود و برای استفاده در محیط‌های صنعتی کاملاً مناسب است.

شیر هافنر MH 510 701 G به دلیل ابعاد فشرده، نصب آسان و مصرف انرژی پایین، در کاربردهای مختلفی از جمله سیستم‌های کنترل خودکار، خطوط مونتاژ و ماشین‌آلات دقیق استفاده می‌شود.

مزایای استفاده از شیر برقی پنوماتیک هافنر MH 510 701 G

1. کیفیت ساخت آلمانی: استفاده از فناوری دقیق و مواد اولیه باکیفیت.

2. پاسخ‌دهی سریع و بدون تأخیر: زمان سوئیچینگ کمتر از 20 میلی‌ثانیه.

3. مصرف انرژی پایین: طراحی بهینه بوبین برای صرفه‌جویی در مصرف برق.

4. نشتی بسیار پایین: آب‌بندی دقیق اسپول باعث عملکرد ایمن و مداوم می‌شود.

5. مقاومت بالا در برابر دما و فشار: عملکرد پایدار در شرایط کاری مختلف.

6. نصب آسان و سازگاری با اتصالات استاندارد G1/8 و G1/4.

7. طول عمر طولانی: قابلیت انجام بیش از 50 میلیون سیکل کاری.

جزئیات فنی شیر برقی پنوماتیک هافنر MH 510 701 G

برند: هافنر (Hafner)
مدل: MH 510 701 G
کشور سازنده: آلمان (Germany)
نوع عملکرد: شیر برقی تک‌بوبین (Single Solenoid)
ساختار داخلی: 5/2 راهه (5/2 Way Valve)
نوع کنترل: فنر برگشت (Spring Return)
جنس بدنه: آلومینیوم آنودایز شده (Anodized Aluminium)
جنس آب‌بندی داخلی: NBR / Viton
فشار کاری: از 1 تا 10 بار
حداکثر فشار مجاز: 12 بار
دبی عبوری: حدود 900 لیتر در دقیقه (L/min)
دمای کاری: از -10 تا +50 درجه سانتی‌گراد
ولتاژ بوبین: 24V DC / 220V AC
نوع اتصال پورت‌ها: G1/8 (BSPP)
درجه حفاظت: IP65 مطابق IEC 60529
زمان پاسخ‌دهی: زیر 20 میلی‌ثانیه
وزن تقریبی: حدود 160 گرم
کاربردها: سیستم‌های هوای فشرده، سیلندرهای دوطرفه، خطوط تولید خودکار، تجهیزات بسته‌بندی و کنترل رباتیک.

ساختار و عملکرد فنی شیر برقی Hafner MH 510 701 G

این شیر برقی از نوع اسپولی (Spool Type) است. داخل شیر، اسپولی متحرک وجود دارد که در اثر تحریک بوبین جابه‌جا شده و مسیر عبور هوا را تغییر می‌دهد. در حالت بدون تحریک، فنر داخلی اسپول را به وضعیت اولیه بازمی‌گرداند و در نتیجه جریان هوا قطع یا به مسیر دیگر هدایت می‌شود.

بوبین الکترومغناطیسی این شیر به‌گونه‌ای طراحی شده که با ولتاژ پایین، نیروی کافی برای جابه‌جایی اسپول را تأمین کند. طراحی دقیق و ماشین‌کاری دقیق قطعات داخلی باعث می‌شود شیر با حداقل اصطکاک و نویز مکانیکی کار کند. این ویژگی در سیستم‌های حساس که به واکنش سریع نیاز دارند، اهمیت زیادی دارد.

ویژگی‌های طراحی صنعتی شیر برقی هافنر MH 510 701 G

1. بدنه آلومینیومی مقاوم با پوشش ضدخوردگی.

2. بوبین قابل جداسازی و قابل تعویض در محل.

3. پورت‌های رزوه‌ای استاندارد برای اتصال آسان به شیلنگ‌های پنوماتیک.

4. عملکرد دقیق حتی در فشارهای پایین (تا 1 بار).

5. مناسب برای استفاده در محیط‌های صنعتی با گردوغبار یا رطوبت.

6. نویز کاری بسیار کم و لرزش حداقلی.

7. طراحی ماژولار برای نصب در منیفولد یا پنل کنترل.

کاربردهای صنعتی شیر برقی پنوماتیک MH 510 701 G

• کنترل حرکت سیلندرهای دوجهته در ماشین‌آلات صنعتی.

• استفاده در خطوط تولید خودکار و سیستم‌های مونتاژ.

• سیستم‌های بسته‌بندی و چاپ صنعتی.

• تجهیزات تست فشار و نشت هوا.

• ماشین‌آلات CNC و کنترل اتوماتیک ابزار.

• ربات‌های صنعتی و سیستم‌های هوشمند کنترل حرکت.

تفاوت شیر برقی MH 510 701 G با مدل MH 511 701 G

در حالی که مدل MH 510 701 G تک‌بوبین است و پس از قطع جریان الکتریکی به‌صورت خودکار با فنر به حالت اولیه بازمی‌گردد، مدل MH 511 701 G دارای دو بوبین است که هر دو حالت کاری را با سیگنال‌های الکتریکی کنترل می‌کند. به همین دلیل مدل 510 برای سیستم‌هایی که نیاز به بازگشت خودکار دارند مناسب‌تر است، درحالی‌که مدل 511 برای کنترل‌های ماندگار دوحالته کاربرد دارد.

نکات نصب و نگهداری

1. هوای فشرده باید تمیز و خشک باشد. وجود رطوبت می‌تواند باعث زنگ‌زدگی و خرابی اسپول شود.

2. از ولتاژ صحیح برای بوبین استفاده کنید. ولتاژ نامناسب باعث سوختن یا کاهش طول عمر شیر می‌شود.

3. شیر را به‌صورت افقی نصب کنید. تا فشار به‌صورت یکنواخت روی قطعات داخلی توزیع شود.

4. در سرویس دوره‌ای از گریس مخصوص برای آب‌بندی استفاده کنید.

5. از ضربه مکانیکی به بدنه شیر اجتناب شود.

مزایای رقابتی برند Hafner نسبت به سایر برندها

• ساخت آلمان با کنترل کیفی دقیق.

• طراحی ساده اما بسیار کارآمد.

• سازگاری کامل با سیستم‌های اتوماسیون و کنترل PLC.

• مقاومت بالا در برابر تغییرات دما، فشار و ارتعاش.

• طول عمر بیشتر نسبت به برندهای مشابه مانند SMC و Festo.

دلایل انتخاب شیر برقی پنوماتیک هافنر MH 510 701 G

این مدل برای کاربرانی طراحی شده است که علاوه بر عملکرد قابل اعتماد، به دوام بالا و سادگی در نصب نیاز دارند. ترکیب دقت عملکرد، طراحی ماژولار، مصرف انرژی پایین و نگهداری آسان باعث شده تا این مدل در میان مهندسان صنایع مختلف محبوب باشد.

در پروژه‌های صنعتی که نیاز به کنترل سریع مسیر هوای فشرده دارند – مانند ماشین‌های بسته‌بندی یا سیستم‌های جابجایی خودکار – این شیر یکی از گزینه‌های برتر است.

جمع‌بندی

شیر برقی پنوماتیک هافنر MH 510 701 G ترکیبی از دقت آلمانی، دوام مکانیکی و کارایی بالا است. این شیر با ساختار اسپولی، بدنه مقاوم، آب‌بندی دقیق و سرعت پاسخ‌دهی بالا، برای کنترل جریان هوای فشرده در انواع سیستم‌های صنعتی طراحی شده است. نصب آسان، تعمیرپذیری بالا و طول عمر طولانی از دلایل انتخاب گسترده این مدل در صنایع مختلف است. اگر به دنبال شیر برقی پنوماتیکی هستید که در شرایط کاری سخت نیز عملکرد پایدار و مطمئن ارائه دهد، این مدل یکی از بهترین گزینه‌هاست.

پرسش و پاسخ (FAQ)

1. تفاوت اصلی شیر برقی هافنر MH 510 701 G با مدل‌های دو بوبین چیست؟
مدل MH 510 دارای یک بوبین است و به‌صورت خودکار با فنر برگشت به حالت اولیه برمی‌گردد، درحالی‌که مدل‌های دوبوبین نیاز به تحریک هر دو بوبین برای تغییر وضعیت دارند.

2. آیا این شیر برای هوای مرطوب مناسب است؟
در حالت کلی بله، اما توصیه می‌شود از فیلتر خشک‌کن قبل از شیر برای افزایش طول عمر استفاده شود.

3. آیا بوبین شیر قابل تعویض است؟
بله، بوبین‌ها به‌صورت ماژولار طراحی شده‌اند و در صورت خرابی می‌توان به‌راحتی آنها را تعویض کرد.

4. حداقل فشار کاری شیر برقی هافنر چقدر است؟
حداقل فشار مورد نیاز برای عملکرد پایدار 1 بار است.

5. آیا می‌توان شیر را به سیستم کنترل PLC متصل کرد؟
بله، این شیر با سیگنال‌های الکتریکی PLC سازگار است و در بسیاری از خطوط اتوماسیون مورد استفاده قرار می‌گیرد.
