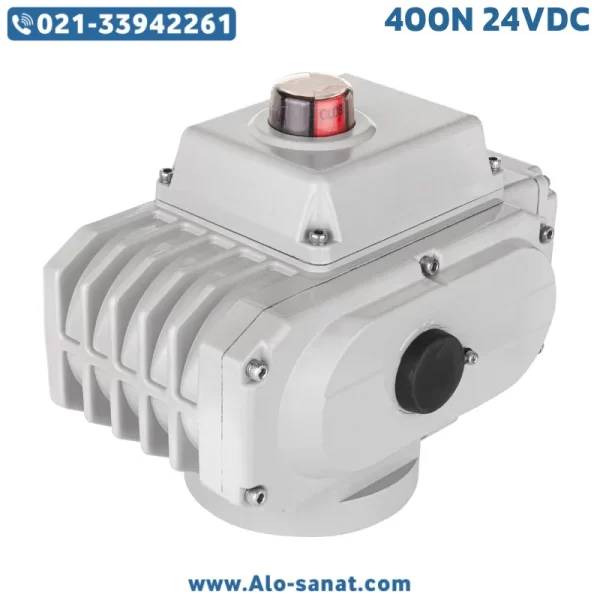

اکچویتور برقی 400 نیوتن 24VDC یکی از تجهیزات مهم در سیستمهای کنترلی و خودکار صنعتی است که وظیفه باز و بسته کردن شیرهای صنعتی را با دقت بالا بر عهده دارد. این عملگر برقی شیر با گشتاور خروجی 400 نیوتنمتر و ولتاژ کاری 24 ولت DC، گزینهای ایدهآل برای محیطهایی است که نیاز به کنترل ایمن و کممصرف دارند. عملکرد دو وضعیتی (ON/OFF) در این مدل، باعث میشود که در زمان دریافت فرمان الکتریکی از سیستم کنترل، شیر بهصورت کامل باز یا بسته شود. طراحی مقاوم، بدنه آلومینیومی با پوشش ضدخوردگی، سیستم گیربکس دقیق و موتور کممصرف، از ویژگیهای بارز اکچویتور برقی 400 نیوتن 24VDC است. این عملگر در صنایع مختلف از جمله پتروشیمی، تأسیسات آب و فاضلاب، صنایع غذایی، دارویی و خطوط تهویه صنعتی مورد استفاده قرار میگیرد و به دلیل کارکرد پایدار و بیصدا، جایگزینی مناسب برای اکچویتورهای پنوماتیک در بسیاری از کاربردها محسوب میشود.
معرفی اکچویتور برقی 400 نیوتن 24VDC
اکچویتور برقی 400 نیوتن 24VDC بهعنوان یک عملگر موتوری صنعتی، برای کنترل انواع شیرهای دو حالته (باز و بسته) طراحی شده است. این دستگاه با دریافت فرمان از تابلو برق یا سیستم کنترل مرکزی، نیروی الکتریکی را به نیروی مکانیکی تبدیل کرده و از طریق گیربکس داخلی، محور شیر را در زاویهای مشخص (معمولاً 90 درجه) میچرخاند. با گشتاور 400 نیوتنمتر، این عملگر قادر است ولوهای با سایز متوسط تا بزرگ را بهراحتی به حرکت درآورد.
تغذیه 24VDC موجب ایمنی بیشتر در محیطهای صنعتی میشود، زیرا ولتاژ پایینتر نسبت به مدلهای 220VAC خطر برقگرفتگی را کاهش داده و امکان استفاده در فضاهای حساس مانند اتاقهای کنترل یا محیطهای مرطوب را فراهم میکند. موتور داخلی دستگاه بهصورت مستقیم با گیربکس کرمدندهای (worm gear) درگیر است تا گشتاور بالا و حرکت نرم ایجاد کند. سیستم خودقفلشوندگی گیربکس نیز باعث میشود که در صورت قطع برق، وضعیت فعلی شیر حفظ شود و تغییر ناخواستهای در مسیر جریان سیال به وجود نیاید.
در این مدل، موقعیت باز و بسته توسط سوئیچهای محدودکننده داخلی (limit switches) کنترل میشود تا از فشار بیش از حد به مکانیزم جلوگیری گردد. طراحی جمعوجور و قابلیت نصب آسان طبق استاندارد ISO 5211، باعث میشود که اکچویتور برقی 400 نیوتن 24VDC در اکثر خطوط تولید و فرآیندهای خودکار بهراحتی مورد استفاده قرار گیرد.
مزایای استفاده از اکچویتور برقی 400 نیوتن 24VDC
اکچویتور برقی 400 نیوتن 24VDC در مقایسه با سایر مدلهای عملگر، مزایای قابلتوجهی برای کاربردهای صنعتی دارد:
مصرف انرژی پایین و ایمنی بالا: به دلیل استفاده از ولتاژ 24 ولت DC، این اکچویتور در مقایسه با مدلهای AC ایمنتر و کممصرفتر است.
گشتاور بالا در ابعاد فشرده: طراحی دقیق گیربکس امکان تولید گشتاور 400 نیوتنمتر را در ابعاد کوچک فراهم کرده و نصب آن در فضاهای محدود را آسان میکند.
عملکرد پایدار و بیصدا: حرکت نرم و کملرزش موتور باعث میشود این عملگر در کاربردهایی که سکوت محیط اهمیت دارد، انتخابی ایدهآل باشد.
بدون نیاز به هوای فشرده: در مقایسه با اکچویتورهای پنوماتیک، نیازی به کمپرسور یا سیستم هوای فشرده وجود ندارد که هزینه نگهداری و تجهیزات جانبی را کاهش میدهد.
قابلیت نصب آسان و تطبیق با انواع ولو: طراحی بر اساس استانداردهای جهانی اتصال، امکان نصب روی شیرهای توپی، پروانهای و سایر انواع ولو را بهسادگی فراهم میکند.
دوام بالا در شرایط کاری سنگین: بدنه مقاوم، موتور با سیمپیچ حرارتی محافظتشده و سیستم ضدآب، عملکرد مطمئن را در محیطهای صنعتی سخت تضمین میکند.
جزئیات فنی اکچویتور برقی 400 نیوتن 24VDC
در انتخاب و استفاده از اکچویتور برقی 400 نیوتن 24VDC توجه به مشخصات فنی زیر ضروری است:
ولتاژ تغذیه: 24 ولت DC
گشتاور خروجی: 400 نیوتنمتر
نوع عملکرد: ON/OFF (دو وضعیتی)
زاویه چرخش: 0 تا 90 درجه (Quarter Turn)
مدت زمان چرخش کامل: 30 تا 45 ثانیه
جنس بدنه: آلومینیوم آلیاژی مقاوم در برابر خوردگی
درجه حفاظت: IP65 تا IP67 (بسته به مدل)
دمای کاری مجاز: از -25 تا +70 درجه سانتیگراد
سیستم گیربکس: کرمدندهای با قابلیت خودقفلشوندگی
سیستم کنترل موقعیت: دو عدد Limit Switch برای حالت باز و بسته
قابلیت کنترل دستی: اهرم یا چرخدستی برای عملکرد اضطراری
نشانگر وضعیت: نمایشگر مکانیکی موقعیت ولو
روش نصب: طبق استاندارد ISO 5211 برای اتصال مستقیم به ولو
وزن خالص: حدود 5 تا 6 کیلوگرم
کاربرد: مناسب برای ولوهای سایز متوسط در سیستمهای آب، بخار، گاز و هوای فشرده
نحوه عملکرد اکچویتور برقی 400 نیوتن 24VDC
اکچویتور برقی 400 نیوتن 24VDC از طریق موتور جریان مستقیم (DC Motor) عمل میکند. با دریافت فرمان الکتریکی از کنترلر، موتور شروع به چرخش کرده و نیروی تولیدی از طریق گیربکس به محور خروجی منتقل میشود. محور خروجی نیز ولو را در جهت باز یا بسته میچرخاند. زمانی که ولو به موقعیت نهایی خود میرسد، سوئیچ محدودکننده (Limit Switch) مدار برق موتور را قطع کرده و از وارد شدن فشار بیش از حد جلوگیری میکند.
ویژگی مهم این مدل، کنترل دقیق وضعیت شیر است. در صورت نیاز به کنترل تدریجی، این عملگر میتواند به درایو مدولاسیون یا سیگنال ورودی 4-20mA مجهز شود، اما در حالت استاندارد، عملکرد آن بهصورت ON/OFF میباشد. همچنین سیستم گیربکس دارای خاصیت خودقفلشوندگی است که باعث میشود در صورت قطع برق، وضعیت شیر بدون تغییر باقی بماند.
نکات نصب و راهاندازی
محور خروجی اکچویتور باید دقیقاً با محور شیر در یک راستا قرار گیرد تا از فشار جانبی و سایش جلوگیری شود.
هنگام اتصال برق، از رعایت قطب مثبت و منفی اطمینان حاصل کنید تا جهت چرخش درست باشد.
برای جلوگیری از نفوذ رطوبت، ورودی کابلها باید با گلند ضدآب بسته شوند.
در هنگام تنظیم Limit Switchها، موقعیت دقیق باز و بسته را بررسی و در صورت نیاز اصلاح کنید.
اگر اکچویتور در محیطهای با گردوغبار یا بخار کار میکند، حتماً از کاور محافظ استفاده شود.
از نصب دستگاه در نزدیکی منابع حرارتی شدید یا تابش مستقیم خورشید خودداری کنید.
نگهداری و سرویس دورهای
اکچویتور برقی 400 نیوتن 24VDC با طراحی صنعتی خود نیاز به نگهداری کم دارد، اما رعایت موارد زیر باعث افزایش عمر مفید آن میشود:
هر 6 ماه یکبار وضعیت گیربکس و حرکت محور بررسی شود.
اتصالات برقی برای اطمینان از عدم وجود خوردگی یا شلشدگی کنترل گردد.
چرخدستی اضطراری در فواصل زمانی منظم تست شود.
در صورت صدای غیرعادی یا کاهش سرعت، گیربکس بازبینی و روغنکاری شود.
در فضاهای خورنده، بازدید سالیانه از بدنه و پوشش حفاظتی انجام گیرد.
تفاوت اکچویتور برقی 24VDC با مدلهای 220VAC
اکچویتور برقی با تغذیه 24VDC نسبت به مدلهای 220VAC مصرف انرژی کمتری دارد و برای کاربردهای کنترل دقیقتر مناسبتر است. همچنین در فضاهایی که خطر جرقه یا تماس الکتریکی وجود دارد، استفاده از ولتاژ پایینتر ایمنی سیستم را افزایش میدهد. در مقابل، مدلهای 220VAC معمولاً برای شیرهای بزرگتر با نیاز به گشتاور بالاتر مورد استفاده قرار میگیرند.
کاربردهای صنعتی اکچویتور برقی 400 نیوتن 24VDC
خطوط انتقال آب و فاضلاب برای کنترل مسیر جریان.
سیستمهای تهویه و سرمایش صنعتی (HVAC).
خطوط فرآیندی صنایع شیمیایی و غذایی.
سیستمهای گازرسانی و بخار صنعتی.
تجهیزات کنترلی در صنایع دارویی و نیروگاهی.
پرسش و پاسخ (FAQ)
1. آیا اکچویتور برقی 400 نیوتن 24VDC قابلیت کار مداوم دارد؟
بله، این مدل برای عملکرد متناوب با سیکل کاری بالا طراحی شده و در صورت تهویه مناسب میتواند بهصورت مداوم در خطوط کنترل صنعتی استفاده شود.
2. آیا میتوان جهت چرخش اکچویتور را تغییر داد؟
بله، با جابجایی سیمهای تغذیه مثبت و منفی، جهت چرخش موتور تغییر میکند و امکان تطبیق با جهت باز یا بسته شیر فراهم است.
3. آیا این اکچویتور ضدآب است؟
بله، بدنه دارای درجه حفاظت IP65 تا IP67 بوده و در برابر نفوذ گردوغبار و پاشش آب مقاوم است.
4. در صورت قطع برق چگونه میتوان شیر را کنترل کرد؟
اکچویتور برقی 400 نیوتن 24VDC دارای اهرم دستی اضطراری است که در مواقع قطع برق امکان باز یا بسته کردن شیر را بهصورت دستی فراهم میکند.
5. آیا این اکچویتور برای سیستمهای کنترلی PLC قابل استفاده است؟
بله، با اضافه کردن ماژول فرمان DC یا رله کمکی، میتوان آن را مستقیماً به خروجی PLC متصل و فرمان از راه دور ارسال کرد.
