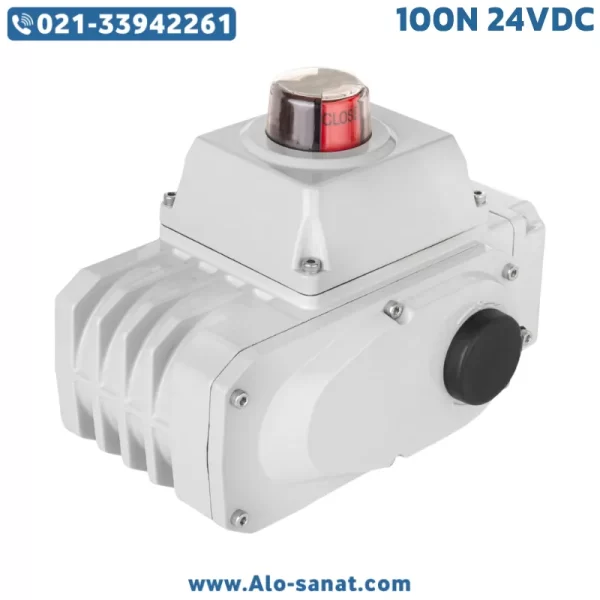

اکچویتور برقی 100 نیوتن 24VDC یکی از عملگرهای قدرتمند و کممصرف در حوزه کنترل خودکار شیرهای صنعتی است. این دستگاه با استفاده از انرژی الکتریکی جریان مستقیم ۲۴ ولت (DC) نیرویی معادل ۱۰۰ نیوتنمتر ایجاد میکند که برای کنترل شیرهای پروانهای، توپی و سهراهه در صنایع مختلف مانند بخار، آب، نفت و گاز مناسب است. استفاده از موتور DC در این مدل موجب مصرف انرژی پایین، عملکرد نرم و کنترل دقیقتر موقعیت شیر میشود.
این اکچویتور برقی با طراحی فشرده و بدنهای مقاوم از آلومینیوم آنودایز ساخته شده و برای کار در محیطهای صنعتی با رطوبت یا گردوغبار بالا کاملاً مناسب است. اکچویتور برقی 100 نیوتن 24VDC معمولاً در سیستمهای اتوماسیون صنعتی، تهویه مطبوع (HVAC)، خطوط بخار، نیروگاهها و پالایشگاهها بهکار میرود.
معرفی اکچویتور برقی 100 نیوتن 24VDC
اکچویتور برقی 100 نیوتن 24VDC از جمله عملگرهای دقیق و مطمئن است که برای کنترل خودکار انواع شیرهای صنعتی طراحی شده است. نیروی خروجی ۱۰۰ نیوتنمتر آن بهخوبی پاسخگوی شیرهای تا سایز ۲ یا ۲.۵ اینچ است. بدنه این عملگر از آلیاژ آلومینیوم سبک و مقاوم ساخته شده و در برابر خوردگی، ضربه و حرارت مقاوم است.
این اکچویتور بهصورت مستقیم روی شیرهای پروانهای (Butterfly Valve) یا توپی (Ball Valve) نصب میشود و دارای استاندارد اتصال ISO5211 است. سیستم دندهای داخلی آن از فولاد سختکاریشده ساخته شده تا در برابر فشار مکانیکی دوام بالایی داشته باشد.
اکچویتور برقی 24VDC بهصورت بیصدا کار میکند و در مدلهای مختلف با عملکرد On/Off یا Modulating عرضه میشود. در نسخه تدریجی، سیگنالهای کنترلی 4–20 میلیآمپر یا 0–10 ولت به اکچویتور اجازه میدهند موقعیت باز بودن شیر را با دقت بالا تنظیم کند.
مزایای استفاده از اکچویتور برقی 100 نیوتن 24VDC
۱. کنترل دقیق موقعیت شیر: قابلیت تنظیم زاویه باز بودن شیر بهصورت تدریجی با دقت بالا.
۲. مصرف پایین انرژی: موتور DC با راندمان بالا موجب صرفهجویی در برق مصرفی میشود.
۳. صدای کم و عملکرد نرم: سیستم گیربکس دقیق و روانکاری دائمی عملکردی بیصدا فراهم میکند.
۴. نصب آسان: طراحی فشرده و وزن سبک نصب آن را در فضاهای محدود ممکن میسازد.
۵. ایمنی بالا: ولتاژ پایین ۲۴ ولت ایمنی بالایی در محیطهای صنعتی ایجاد میکند.
۶. دوام بالا: بدنه آلومینیومی و قطعات ضدسایش، عمر کاری طولانی را تضمین میکنند.
جزئیات فنی اکچویتور برقی 100 نیوتن 24VDC
نوع محصول: اکچویتور برقی (Electric Actuator)
مدل: 100N-24VDC
ولتاژ تغذیه: 24VDC (جریان مستقیم)
گشتاور خروجی: 100 نیوتنمتر
نوع عملکرد: On/Off یا Modulating (4–20mA)
زاویه چرخش: 90 درجه (قابل تنظیم)
مدت زمان چرخش کامل: حدود 15 تا 20 ثانیه
دمای کاری: -10 تا +70 درجه سانتیگراد
درجه حفاظت: IP65 / IP67 (ضد گردوغبار و مقاوم در برابر آب)
جنس بدنه: آلومینیوم آنودایز
جنس گیربکس: فولاد آلیاژی سختکاریشده
نمایشگر موقعیت: دارد (Position Indicator)
کنترل دستی اضطراری: دارد (Manual Override)
استاندارد نصب: ISO5211
سیستم قطع خودکار در اضافه بار: دارد
وزن تقریبی: 3.5 تا 4 کیلوگرم
کاربرد: کنترل شیرهای پروانهای، توپی و سهراهه در صنایع بخار، HVAC، پتروشیمی، غذایی و دارویی.
عملکرد اکچویتور برقی در سیستمهای کنترلی
در اکچویتور برقی 100 نیوتن 24VDC، موتور DC داخلی وظیفه ایجاد گشتاور را بر عهده دارد. این گشتاور از طریق گیربکس به محور خروجی منتقل میشود و باعث چرخش محور شیر به میزان ۹۰ درجه میگردد.
در مدلهای On/Off، اکچویتور تنها دو حالت کاملاً باز و کاملاً بسته دارد؛ اما در مدلهای Modulating، میزان باز بودن شیر بر اساس سیگنال دریافتی تنظیم میشود. برای مثال، سیگنال ۱۲ میلیآمپر به معنی باز بودن ۵۰٪ شیر است.
این سیستم امکان کنترل دقیق جریان سیال را فراهم میکند و از نوسان یا فشار ناگهانی در خطوط جلوگیری مینماید.
کاربردهای اکچویتور برقی 100 نیوتن 24VDC
اکچویتور برقی 24 ولت 100 نیوتن در صنایع مختلفی به کار میرود، از جمله:
سیستمهای HVAC برای کنترل جریان هوا و بخار
خطوط انتقال آب و گاز
صنایع شیمیایی و دارویی
تأسیسات بخار و سیستمهای کندانس
کنترل فرآیندهای پتروشیمی و نیروگاهها
سیستمهای اتوماسیون کارخانهای و خطوط تولید
این اکچویتور به دلیل مصرف کم و ایمنی بالا، در مکانهایی که برق DC در دسترس است یا محیط نیاز به کنترل دقیق دارد، گزینهای ایدهآل محسوب میشود.
ویژگیهای طراحی و ساخت
بدنه اکچویتور برقی از آلومینیوم ریختهگری دقیق ساخته شده است تا وزن سبک و مقاومت بالا را همزمان تأمین کند. سطح خارجی آن با پوشش آنودایز محافظت شده تا از خوردگی و اکسیداسیون جلوگیری شود.
محفظه داخلی دارای عایقبندی کامل برای مقاومت در برابر رطوبت و گردوغبار است. موتور داخلی دارای محافظ حرارتی بوده که در صورت افزایش دما، جریان را بهطور خودکار قطع میکند.
همچنین گیربکس اکچویتور دارای گریس دائم است و نیاز به سرویس دورهای ندارد.
تفاوت اکچویتور برقی 100 نیوتن با مدلهای دیگر
در مقایسه با مدل 50 نیوتن، این مدل قدرت بیشتری دارد و برای شیرهای با سایز بزرگتر مناسب است. همچنین در مقابل مدلهای 220 ولتی، این دستگاه مصرف کمتر و ایمنی بیشتری دارد، زیرا از ولتاژ پایین 24VDC استفاده میکند.
اکچویتور 100 نیوتن معمولاً در سیستمهایی به کار میرود که نیاز به کنترل مداوم دارند، زیرا گرمای کمتری تولید میکند و استهلاک آن کمتر است.
مزایای الکتریکی و کنترلی
قابلیت کنترل دقیق با سیگنال 4–20mA یا 0–10V
مصرف جریان پایینتر از 1 آمپر در حالت کاری
حفاظت حرارتی داخلی برای افزایش عمر موتور
قابلیت نصب سوئیچ موقعیت و فیدبک آنالوگ
سازگاری با انواع کنترلرها و PLCهای صنعتی
نکات نصب و نگهداری
۱. اکچویتور باید بهصورت عمودی روی شیر نصب شود تا از فشار اضافی روی محور جلوگیری شود.
۲. ولتاژ تغذیه باید دقیقاً مطابق با مشخصات درجشده باشد.
۳. جهت باز و بسته شدن شیر باید پیش از نصب بررسی شود.
۴. از کابلهای با عایق مناسب برای محیطهای صنعتی استفاده شود.
۵. هر ۱۲ ماه عملکرد محور خروجی و سلامت گیربکس بررسی شود.
۶. در صورت عدم استفاده طولانی، دستگاه باید در محیط خشک نگهداری گردد.
مزایای کلی اکچویتور برقی 100 نیوتن 24VDC
عملکرد دقیق، پایدار و بیصدا
مقاوم در برابر رطوبت، گردوغبار و تغییرات دمایی
نصب آسان بدون نیاز به تنظیمات پیچیده
طول عمر بالا و نگهداری ساده
مصرف پایین انرژی در کارکرد مداوم
سازگاری با شیرهای مختلف صنعتی
کنترل نرم و بدون ضربه در باز و بسته شدن
بخش پرسش و پاسخ (FAQ)
۱. آیا اکچویتور برقی 24VDC برای محیطهای مرطوب مناسب است؟
بله، با درجه حفاظت IP65 یا IP67 در برابر آب و گردوغبار مقاوم است و میتواند در محیطهای مرطوب یا صنعتی استفاده شود.
۲. تفاوت مدل On/Off و Modulating چیست؟
در مدل On/Off فقط دو وضعیت باز و بسته وجود دارد، اما در مدل Modulating موقعیت باز بودن شیر بر اساس سیگنال کنترلی تنظیم میشود.
۳. آیا این اکچویتور نیاز به سرویس دورهای دارد؟
خیر، گیربکس داخلی دارای گریس دائم است و تنها بررسی سالیانه سلامت محور کافی است.
۴. آیا میتوان آن را به سیستم PLC متصل کرد؟
بله، این اکچویتور قابلیت اتصال مستقیم به PLC با سیگنال 4–20mA را دارد و برای کنترل خودکار بسیار مناسب است.
۵. طول عمر مفید اکچویتور برقی 100 نیوتن چقدر است؟
در شرایط کاری استاندارد، بیش از ۸۰ هزار سیکل عملکرد بدون افت کارایی دارد.
