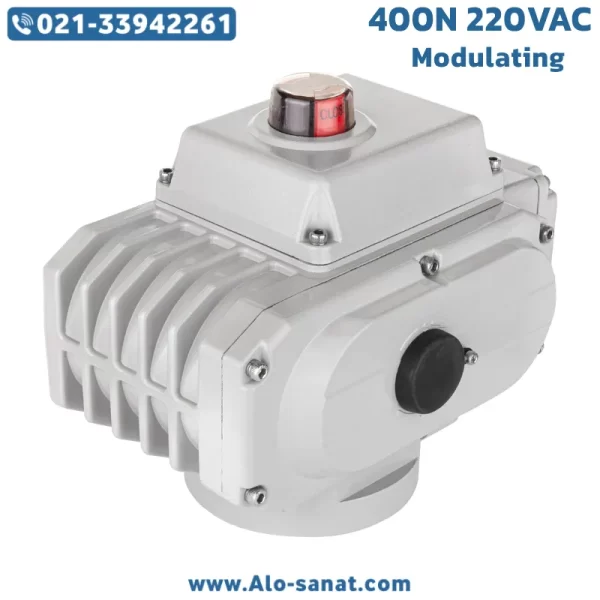

اکچویتور برقی 400 نیوتن تدریجی 220VAC یکی از اجزای حیاتی در سیستمهای اتوماسیون صنعتی است که وظیفه کنترل دقیق و پیوسته موقعیت شیرهای صنعتی را بر عهده دارد. این موتور برقی یا عملگر برقی شیر با ولتاژ تغذیه 220 ولت AC و گشتاور نامی 400 نیوتن متر طراحی شده تا در محیطهای صنعتی سنگین با دقت بالا، عملکردی پایدار و ایمن ارائه دهد. ساختار مکانیکی مستحکم، طراحی الکترونیکی دقیق، و قابلیت کنترل تدریجی (Modulating Control) از طریق سیگنالهای استاندارد 4–20mA یا 0–10V، این اکچویتور را به انتخابی ایدهآل برای تکنسینها و مهندسان کنترل فرآیند تبدیل کرده است.
اکچویتور برقی 400 نیوتن تدریجی 220VAC برای استفاده در شیرهای توپی (Ball Valve)، پروانهای (Butterfly Valve) و دروازهای (Gate Valve) طراحی شده است و با استاندارد نصب ISO 5211 سازگار است. عملکرد تدریجی آن باعث میشود زاویه باز و بسته شدن شیر متناسب با سیگنال کنترلی تغییر کند، در نتیجه امکان تنظیم جریان، فشار یا سطح سیال با دقت بالا فراهم میشود. این ویژگی در صنایع حساس نظیر پتروشیمی، نیروگاهها، تأسیسات بخار، خطوط فرآیندی و سیستمهای HVAC اهمیت ویژهای دارد.
معرفی اکچویتور برقی 400 نیوتن تدریجی 220VAC
اکچویتور برقی 400 نیوتن تدریجی 220VAC یکی از محصولات کلیدی در حوزهی اتوماسیون صنعتی محسوب میشود که وظیفهی تبدیل انرژی الکتریکی به حرکت مکانیکی چرخشی را دارد. این عملگر برقی شیر با توان بالا و قابلیت کنترل تدریجی، در مقایسه با مدلهای On/Off سنتی، انعطاف و دقت بیشتری ارائه میدهد. در سیستمهای کنترلی مدرن که نیاز به کنترل نرم جریان یا فشار وجود دارد، اکچویتور تدریجی گزینهای حیاتی است.
در این محصول، موتور الکتریکی با تغذیهی 220 ولت AC بهوسیلهی یک گیربکس دقیق از نوع کرمچرخدنده (Worm Gear) نیروی چرخشی را منتقل میکند. گیربکس بهصورت خودقفل طراحی شده است تا در زمان قطع برق، موقعیت فعلی شیر بدون تغییر باقی بماند. این ویژگی در فرآیندهای حساس که تغییر موقعیت ناگهانی شیر میتواند خطرناک یا پرهزینه باشد، اهمیت بسیار زیادی دارد.
اکچویتور برقی 400 نیوتن تدریجی 220VAC از جنس بدنهی آلومینیوم ریختهگری با پوشش اپوکسی مقاوم ساخته شده است تا در برابر خوردگی، رطوبت و ارتعاش دوام بالایی داشته باشد. طراحی فشردهی آن، نصب در فضاهای محدود را نیز ممکن میسازد. استفاده از سیگنال استاندارد صنعتی (4–20mA یا 0–10V) باعث سازگاری کامل این محصول با سیستمهای کنترل PLC و DCS میشود. همچنین خروجی بازخورد (Feedback) موقعیت نیز برای مانیتورینگ وضعیت باز و بسته بودن شیر در نظر گرفته شده است.
بهطور کلی، این اکچویتور برقی شیر ترکیبی از دقت، توان، دوام و سازگاری با تجهیزات صنعتی است که کارکردی بینقص در خطوط تولید و تأسیسات اتوماسیون فراهم میآورد.
مزایا استفاده از اکچویتور برقی 400 نیوتن تدریجی 220VAC
۱. کنترل دقیق و پیوسته موقعیت شیر: به کمک عملکرد تدریجی (Modulating Control) میتوان زاویه باز و بسته شدن شیر را بهصورت نرم تنظیم کرد.
۲. گشتاور بالا: توان خروجی 400 نیوتنمتر برای راهبری شیرهای سایز متوسط تا بزرگ مناسب است.
۳. ولتاژ تغذیهی متداول: با تغذیه 220 ولت AC، این عملگر با تابلوهای برق صنعتی سازگار است.
۴. بدنهی مقاوم صنعتی: جنس آلومینیوم ریختهگریشده با پوشش ضد خوردگی، مناسب برای محیطهای مرطوب یا گردوغباردار.
۵. مکانیزم خودقفل: در زمان قطع برق، شیر در موقعیت فعلی ثابت باقی میماند.
۶. قابلیت عملکرد دستی: مجهز به هندویل جهت تنظیم در شرایط اضطراری.
۷. کلاس حفاظتی بالا (IP67): مقاوم در برابر نفوذ رطوبت و گردوغبار.
۸. نصب آسان: سازگاری کامل با استاندارد ISO 5211 برای اتصال مستقیم به شیر.
۹. بازخورد موقعیت دقیق: خروجی 4–20mA برای نمایش وضعیت شیر در سیستم کنترل.
۱۰. طول عمر بالا و نگهداری آسان: گیربکس روانکاریشده و طراحی بهینه موجب کاهش استهلاک میشود.
جزئیات فنی اکچویتور برقی 400 نیوتن تدریجی 220VAC
برند: الکترومک (ElectroMech) / ElectroMech
مدل: EM-400G
گشتاور خروجی: 400 N·m
ولتاژ تغذیه: 220V AC ±10%, 50/60Hz
نوع عملکرد: تدریجی (Modulating) با قابلیت On/Off در نسخهی ترکیبی
سیگنال کنترلی ورودی: 4–20mA یا 0–10V
سیگنال بازخورد خروجی: 4–20mA برای مانیتورینگ موقعیت شیر
کلاس حفاظتی: IP67 (مقاوم در برابر گردوغبار و پاشش آب)
دمای کاری: -20°C تا +70°C
گیربکس: کرمچرخدنده Self-locking
زمان گردش 90 درجه: 15 تا 30 ثانیه (بسته به بار شیر)
جنس بدنه: آلومینیوم با پوشش پودری اپوکسی مقاوم در برابر خوردگی
نشانگر موقعیت: نشانگر باز/بسته شفاف روی بدنه
مکانیزم دستی: هندویل برای عملکرد در زمان قطع برق
استاندارد نصب: ISO 5211 F07 / F10
پورت ورودی کابل: گلند ضد آب PG13.5
وزن: تقریباً 9 کیلوگرم
کاربردها: شیرهای توپی، پروانهای، گیت ولو، شیرهای کنترل فرآیندی در خطوط بخار، آب، گاز، نفت و تهویه.
کاربردهای صنعتی اکچویتور برقی 400 نیوتن تدریجی 220VAC
اکچویتور برقی 400 نیوتن تدریجی 220VAC در بسیاری از صنایع حیاتی کاربرد دارد. در صنایع پتروشیمی و پالایشگاهی، برای کنترل جریان سیالات و گازها در خطوط فرآیندی استفاده میشود. در نیروگاهها، این دستگاه جهت تنظیم شیرهای سوخت و بخار در سیستمهای کنترل حرارتی به کار میرود. در سیستمهای HVAC (تهویه مطبوع صنعتی)، اکچویتور برقی شیر وظیفه تنظیم جریان هوا یا آب سرد را بر عهده دارد.
در صنایع آب و فاضلاب، از این عملگر برای کنترل دقیق شیرهای ورودی و خروجی مخازن و خطوط انتقال استفاده میشود. در صنایع غذایی و دارویی، به دلیل دقت بالا و کنترل تدریجی، برای تنظیم فرآیندهای حساس به فشار و جریان بسیار مناسب است.
استفاده از این موتور برقی شیر موجب کاهش نیاز به اپراتور دستی، افزایش دقت فرآیند، کاهش مصرف انرژی و بهبود ایمنی سیستم میشود. همچنین قابلیت اتصال مستقیم به PLC یا DCS امکان کنترل از راه دور و مانیتورینگ دقیق را فراهم میکند.
نکات مهم در انتخاب و نصب اکچویتور برقی 400 نیوتن تدریجی 220VAC
۱. بررسی گشتاور مورد نیاز شیر: اطمینان حاصل کنید گشتاور شیر کمتر از 400 نیوتنمتر باشد تا عملکرد دستگاه بهینه باقی بماند.
۲. تعیین نوع عملکرد: اگر فرآیند نیاز به کنترل پیوسته دارد، نسخه تدریجی انتخاب شود؛ برای باز و بسته ساده، نوع On/Off کافی است.
۳. ولتاژ تغذیه و نوع سیگنال: پیش از نصب بررسی شود که سیستم کنترل از سیگنال 4–20mA یا 0–10V پشتیبانی میکند.
۴. نصب مطابق استاندارد ISO 5211: تراز بودن محور شیر و عملگر جهت جلوگیری از فشار به گیربکس ضروری است.
۵. فضای نصب مناسب: فاصلهی کافی برای کابلکشی و گردش هندویل دستی لحاظ شود.
۶. کالیبراسیون اولیه: محدودهی باز و بسته، جهت چرخش و زمان گردش باید تنظیم شود.
۷. نگهداری دورهای: شامل بازدید اتصالات الکتریکی، بررسی وضعیت روغن گیربکس، تمیزی بدنه و بررسی خروجی بازخورد.
۸. رعایت نکات ایمنی برق: نصب باید توسط تکنسین مجرب با اتصال ارت استاندارد انجام شود.
جمعبندی
اکچویتور برقی 400 نیوتن تدریجی 220VAC ترکیبی از توان مکانیکی بالا، دقت کنترلی و دوام صنعتی است. این عملگر برقی شیر با قابلیت تنظیم موقعیت بهصورت تدریجی، برای سیستمهایی که نیاز به کنترل دقیق دبی، فشار یا سطح دارند، بهترین انتخاب است. ولتاژ تغذیهی متداول، گشتاور خروجی بالا و سازگاری با سیستمهای PLC و DCS موجب شده این محصول به گزینهای محبوب در صنایع فرآیندی، نفت و گاز، نیروگاهها و تأسیسات بزرگ تبدیل شود. طراحی مقاوم در برابر رطوبت و گردوغبار، مکانیزم خودقفل، و قابلیت عملکرد دستی در مواقع اضطراری، عمر طولانی و عملکرد پایدار آن را تضمین میکند.
اگر به دنبال عملگری قدرتمند، دقیق و قابل اعتماد برای شیرهای صنعتی هستید، اکچویتور برقی 400 نیوتن تدریجی 220VAC انتخابی مطمئن و مقرونبهصرفه خواهد بود.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا اکچویتور برقی 400 نیوتن تدریجی 220VAC برای محیطهای بیرونی مناسب است؟
پاسخ: بله، با کلاس حفاظتی IP67 و پوشش اپوکسی مقاوم در برابر خوردگی، این عملگر برای محیطهای باز و صنعتی طراحی شده است.
سؤال ۲: آیا میتوان این مدل را در سیستمهایی با PLC متصل کرد؟
پاسخ: بله، این اکچویتور از سیگنالهای کنترلی استاندارد 4–20mA یا 0–10V پشتیبانی میکند و خروجی بازخورد موقعیت نیز دارد.
سؤال ۳: تفاوت مدل تدریجی با مدل On/Off در چیست؟
پاسخ: در مدل تدریجی، موقعیت شیر متناسب با سیگنال ورودی بهصورت پیوسته تنظیم میشود، در حالیکه مدل On/Off فقط دو حالت باز و بسته دارد.
سؤال ۴: آیا در صورت قطع برق، موقعیت شیر تغییر میکند؟
پاسخ: خیر، به دلیل وجود گیربکس خودقفل (Self-locking Worm Gear)، موقعیت شیر ثابت باقی میماند تا برق مجدداً وصل شود.
سؤال ۵: چه نکاتی برای افزایش عمر مفید این عملگر توصیه میشود؟
پاسخ: نگهداری منظم، بررسی اتصالات الکتریکی، روغنکاری دورهای گیربکس، و جلوگیری از بارگذاری بیش از حد بر روی شفت شیر باعث افزایش عمر مفید دستگاه میشود.
