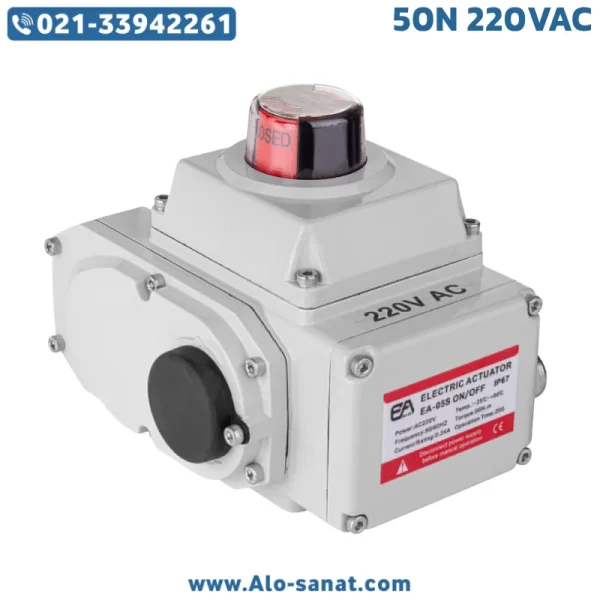

اکچویتور برقی 50 نیوتن 220VAC یکی از عملگرهای قدرتمند و پرکاربرد در سیستمهای کنترل شیرهای صنعتی است که در صنایع نفت، گاز، بخار، تهویه و خطوط فرآیندی مورد استفاده قرار میگیرد. این عملگر با استفاده از ولتاژ ۲۲۰ ولت متناوب (AC)، نیروی چرخشی معادل ۵۰ نیوتنمتر تولید میکند و با دقت بالا، موقعیت باز و بسته شیر را تنظیم مینماید. ساختار مکانیکی مقاوم و مدار کنترل الکتریکی پایدار، آن را برای شرایط کاری سنگین و محیطهای صنعتی سخت ایدهآل ساخته است.
طراحی این اکچویتور به گونهای است که قابلیت نصب مستقیم بر روی شیرهای پروانهای (Butterfly Valve)، توپی (Ball Valve) و سهراهه را دارد. این ویژگی، همراه با سیستم قطع خودکار در زمان اضافه بار و عایقبندی مقاوم در برابر رطوبت، موجب افزایش ایمنی و دوام عملکرد آن در محیطهای صنعتی شده است.
معرفی اکچویتور برقی 50 نیوتن 220VAC
اکچویتور برقی 50 نیوتن 220VAC با توان گشتاوری متوسط برای کنترل شیرهایی با سایز کوچک تا متوسط طراحی شده است. این دستگاه بهعنوان موتور برقی شیر در سیستمهای کنترل اتوماتیک، خطوط فرآیندی و شبکههای بخار یا آب عمل میکند. ساختار الکتریکی آن بر پایه موتور القایی تکفاز ساخته شده که نیروی خود را از برق ۲۲۰ ولت متناوب میگیرد.
بدنه آلومینیومی آن مقاومت بالایی در برابر خوردگی دارد و با رنگ پودری الکترواستاتیک پوشش داده شده تا در برابر رطوبت و تغییرات دما پایدار باشد. اکچویتور دارای نشانگر موقعیت (Position Indicator) است که وضعیت فعلی شیر (باز یا بسته) را نمایش میدهد. درون گیربکس نیز از چرخدندههای فولادی با روانکاری دائمی استفاده شده تا نیاز به نگهداری دورهای کاهش یابد.
در این مدل، اکچویتور میتواند به سیستمهای کنترل مرکزی یا PLC متصل شود. نوع On/Off با فرمانهای ساده دو وضعیتی (باز/بسته) کار میکند، در حالی که نوع مدولار (Modulating) امکان تنظیم زاویه باز بودن شیر را با سیگنالهای آنالوگ 4–20mA یا 0–10V فراهم میسازد. این ویژگی در فرآیندهایی که نیاز به کنترل دقیق دبی سیال دارند، بسیار ضروری است.
مزایای استفاده از اکچویتور برقی 50 نیوتن 220VAC
۱. قدرت و پایداری بالا: با ولتاژ ۲۲۰ ولت و گشتاور ۵۰ نیوتنمتر، برای کنترل مطمئن شیرهای صنعتی مناسب است.
۲. نصب آسان: طراحی مطابق با استاندارد ISO5211 امکان نصب مستقیم روی اکثر شیرهای صنعتی را فراهم کرده است.
۳. دوام طولانی: استفاده از مواد مقاوم در برابر حرارت و خوردگی موجب افزایش عمر مفید دستگاه میشود.
۴. ایمنی الکتریکی بالا: مجهز به سیستم قطع خودکار در زمان اضافه بار یا افزایش حرارت داخلی.
۵. قابلیت کنترل دستی: در مواقع اضطراری یا قطع برق میتوان با اهرم دستی، شیر را تنظیم کرد.
۶. سازگاری با انواع شیرها: مناسب برای شیرهای پروانهای، توپی و دیافراگمی در سیستمهای مختلف.
جزئیات فنی اکچویتور برقی 50 نیوتن 220VAC
نوع محصول: اکچویتور برقی (Electric Actuator)
مدل: 50N – 220VAC
ولتاژ تغذیه: 220 ولت متناوب (AC)
گشتاور خروجی: 50 نیوتنمتر
زاویه چرخش: 90 درجه (قابل تنظیم)
نوع عملکرد: On/Off یا Modulating (4–20mA)
مدت زمان چرخش کامل: حدود 15 ثانیه
جنس بدنه: آلومینیوم ریختهگری آنودایز
درجه حفاظت: IP65 یا IP67
نمایشگر موقعیت: دارد
دمای کاری: از -10 تا +70 درجه سانتیگراد
کنترل دستی (Manual Override): دارد
سیستم قطع خودکار در اضافه بار: دارد
نوع گیربکس: فولادی با دندههای سختکاریشده
وزن تقریبی: حدود 3 کیلوگرم
نحوه نصب: استاندارد ISO5211
کاربردها: کنترل شیرهای پروانهای، توپی، سهراهه در صنایع آب، گاز، بخار، تهویه، پتروشیمی و نیروگاهی.
نحوه عملکرد اکچویتور برقی
در اکچویتور برقی 50 نیوتن 220VAC، موتور القایی داخلی با تغذیه برق ۲۲۰ ولت فعال شده و از طریق مجموعه گیربکس، محور خروجی را با گشتاور مشخص میچرخاند. این حرکت باعث باز یا بسته شدن شیر متصل میشود. در مدل On/Off، موتور تنها در دو وضعیت کامل باز یا کامل بسته فعالیت دارد؛ در حالیکه در مدل مدولار، حرکت متناسب با سیگنال کنترلی دریافتی تنظیم میگردد.
کنترل الکترونیکی داخلی دستگاه وظیفه دارد تا از اضافه بار موتور جلوگیری کند و در صورت گیرکردن شیر یا مقاومت غیرعادی، جریان برق را قطع نماید. این ویژگی ایمنی، از آسیب به موتور و گیربکس جلوگیری کرده و عمر مفید سیستم را افزایش میدهد.
کاربردهای اکچویتور برقی 50 نیوتن 220VAC
اکچویتور برقی 220 ولت با گشتاور متوسط برای کاربردهای گوناگون در صنایع مختلف استفاده میشود از جمله:
سیستمهای تأسیسات گرمایشی و سرمایشی (HVAC)
خطوط انتقال آب، بخار و هوای فشرده
کنترل فرآیندهای پتروشیمی و شیمیایی
صنایع دارویی و غذایی
تصفیهخانههای آب و فاضلاب
سیستمهای اتوماسیون کارخانهای
کنترل از راه دور در خطوط فرآیندی با PLC
در همه این کاربردها، عملکرد سریع، دقت بالا و قابلیت اطمینان مداوم از ویژگیهای کلیدی این مدل است.
تفاوت اکچویتور برقی 220VAC با مدل 24VDC
تفاوت اصلی در منبع تغذیه و سطح قدرت خروجی است. مدل 220VAC برای توانهای بالاتر طراحی شده و در خطوط صنعتی که نیاز به گشتاور زیاد دارند، کارایی بیشتری دارد. در مقابل، مدل 24VDC مصرف کمتر و ایمنی بالاتری برای سیستمهای کنترلی سبک ارائه میدهد. اکچویتور برقی 50 نیوتن 220VAC به دلیل سازگاری با برق شهری، در بیشتر پروژههای صنعتی انتخاب پیشفرض محسوب میشود.
ویژگیهای طراحی بدنه و گیربکس
بدنه آلومینیومی اکچویتور با فناوری ریختهگری تحت فشار ساخته شده و سطح آن با پوشش آنودایز سخت پوشیده شده است. این پوشش مانع زنگزدگی و خوردگی در شرایط محیطی مرطوب میشود.
گیربکس داخلی از فولاد آلیاژی مقاوم در برابر سایش ساخته شده و با گریس صنعتی روانکاری دائمی شده است. این ترکیب، عملکردی نرم، بیصدا و بدون نیاز به نگهداری دورهای فراهم میکند.
سیستم حفاظتی و ایمنی
اکچویتور برقی 220VAC دارای سیستم حفاظت حرارتی داخلی است. در صورت افزایش بیش از حد دما، جریان موتور قطع میشود تا از سوختگی جلوگیری گردد. همچنین در برابر نفوذ گردوغبار و آب تا حد IP67 مقاوم است. در محیطهایی با خطر انفجار، نسخه ضدانفجار (Explosion Proof) آن نیز موجود است.
مزایای استفاده از موتور برقی در سیستمهای کنترلی
موتورهای برقی نسبت به مدلهای پنوماتیکی، مزایای قابلتوجهی دارند از جمله:
حذف نیاز به کمپرسور هوا
کنترل نرمتر و دقیقتر موقعیت شیر
صدای کمتر در حین عملکرد
مصرف انرژی پایینتر در سیستمهای طولانیمدت
قابلیت کنترل از راه دور و ارتباط با سیستمهای هوشمند صنعتی
نکات نصب و نگهداری
۱. پیش از نصب، محور شیر باید در وضعیت میانی قرار گیرد تا با محور خروجی اکچویتور همراستا شود.
۲. استفاده از کابل با مقطع مناسب برای تغذیه برق ضروری است.
۳. اتصال زمین (ارت) الزامی بوده تا از شوک الکتریکی جلوگیری شود.
۴. از اعمال ضربه یا فشار اضافی به بدنه در هنگام نصب پرهیز شود.
۵. بازبینی گیربکس هر ۱۲ ماه برای اطمینان از سلامت روانکاری توصیه میشود.
۶. در صورت عدم استفاده طولانی، اکچویتور باید در محیط خشک و با تهویه مناسب نگهداری شود.
مزایای کلی اکچویتور برقی 50 نیوتن 220VAC
عملکرد پایدار و دقیق در سیستمهای صنعتی
دوام طولانی با طراحی ضدخوردگی
نصب آسان و سازگار با استانداردهای ISO
ایمنی بالا در مقابل اضافه بار و شوک الکتریکی
سازگاری با کنترلهای آنالوگ و دیجیتال
نگهداری آسان و هزینه پایین بهرهبرداری
مناسب برای کاربردهای پیوسته و متناوب
بخش پرسش و پاسخ (FAQ)
۱. آیا اکچویتور برقی 220 ولت برای محیطهای مرطوب مناسب است؟
بله، با درجه حفاظت IP65 یا IP67 در برابر نفوذ آب و گردوغبار مقاوم بوده و در محیطهای مرطوب بهخوبی عمل میکند.
۲. آیا میتوان اکچویتور برقی را در حالت دستی کنترل کرد؟
بله، تمامی مدلهای استاندارد دارای اهرم دستی (Manual Override) برای کنترل اضطراری در زمان قطع برق هستند.
۳. چه تفاوتی میان مدل On/Off و Modulating وجود دارد؟
مدل On/Off فقط دو حالت باز و بسته دارد، ولی مدل Modulating موقعیت شیر را بر اساس سیگنال کنترلی بهصورت تدریجی تنظیم میکند.
۴. طول عمر متوسط اکچویتور برقی 50 نیوتن چقدر است؟
در صورت استفاده صحیح و نگهداری استاندارد، بیش از ۸۰ هزار سیکل کاری بدون افت عملکرد دارد.
۵. آیا این اکچویتور قابلیت اتصال به PLC را دارد؟
بله، با ورودیهای کنترلی 4–20mA یا 0–10V، بهراحتی به سیستمهای PLC و کنترل هوشمند متصل میشود.
