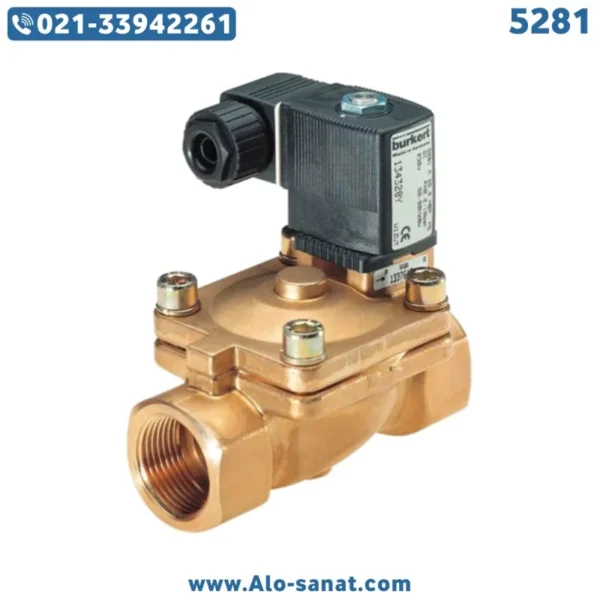

شیر برقی بروکرت مدل 5281

شیر برقی بروکرت مدل 5281 از محصولات صنعتی شرکت Burkert آلمان است که برای کنترل سیالات مختلف از جمله آب، بخار، گاز و روغن طراحی شده است. این مدل با استفاده از فناوری نیمه‌مستقیم (Servo-assisted with medium separation) عملکردی سریع و دقیق دارد و در سیستم‌هایی با فشار متوسط تا بالا به‌خوبی عمل می‌کند. ساختار مقاوم، عمر طولانی و دقت بالا از ویژگی‌های شاخص این شیر برقی هستند که آن را برای صنایع نفت، گاز، شیمیایی، غذایی و دارویی به گزینه‌ای ایده‌آل تبدیل کرده‌اند.

معرفی شیر برقی بروکرت مدل 5281

شیر برقی بروکرت مدل 5281 (Burkert Solenoid Valve Type 5281) از نوع نیمه‌مستقیم یا سروو‌دار است که ترکیبی از عملکرد شیرهای مستقیم‌کار و غیرمستقیم را ارائه می‌دهد. این طراحی باعث شده تا شیر در فشارهای پایین نیز بدون نیاز به حداقل اختلاف فشار بتواند باز و بسته شود. در ساختار این مدل، بوبین با تحریک الکتریکی، دیافراگم و پیستون را به حرکت درآورده و مسیر عبور سیال را کنترل می‌کند.
این مدل از شیر برقی Burkert به‌صورت Normally Closed (در حالت عادی بسته) و در برخی نسخه‌ها به صورت Normally Open (در حالت عادی باز) تولید می‌شود. عملکرد دقیق، زمان پاسخ‌دهی کوتاه و مقاومت بالا در برابر فشار و دمای زیاد، این محصول را برای خطوط بخار و فرآیندهای صنعتی سنگین بسیار مناسب کرده است.
جنس بدنه از برنج یا استیل ضدزنگ و آب‌بندی از مواد مقاوم مانند EPDM یا FKM (وایتون) انتخاب شده تا در برابر خوردگی و حرارت بالا مقاومت داشته باشد.

مزایای استفاده از شیر برقی بروکرت مدل 5281

استفاده از شیر برقی Burkert مدل 5281 مزایای متعددی برای صنایع دارد که آن را در میان گزینه‌های مشابه متمایز می‌کند:

1. عملکرد پایدار در فشار و دمای بالا: طراحی مقاوم و استفاده از مواد مرغوب امکان کار در دماهای تا 180 درجه سانتی‌گراد را فراهم کرده است.

2. واکنش سریع و دقیق: ساختار نیمه‌مستقیم، باز و بسته شدن سریع شیر را با کمترین افت فشار تضمین می‌کند.

3. دوام بالا: عمر مفید بیش از 10 میلیون سیکل کاری و مقاومت در برابر سایش و خوردگی.

4. انعطاف در کاربرد: مناسب برای کنترل انواع سیالات شامل آب، بخار، گازهای فشرده، روغن و هوای فشرده.

5. نگهداری آسان: طراحی ماژولار و قابلیت جداسازی سریع بوبین برای تعمیر و سرویس ساده‌تر.

6. مصرف انرژی کم: استفاده از بوبین‌های کم‌مصرف با کلاس حفاظتی IP65 برای دوام در شرایط صنعتی سخت.

جزئیات فنی شیر برقی بروکرت مدل 5281

• برند: بروکرت (Burkert)

• مدل: 5281

• نوع عملکرد: نیمه‌مستقیم (Servo-assisted)

• وضعیت کاری: Normally Closed یا Normally Open

• نوع سیال: آب، بخار، هوای فشرده، گاز و روغن

• محدوده فشار کاری: 0 تا 16 بار (بسته به نسخه و سایز)

• حداکثر فشار مجاز: تا 25 بار

• ولتاژ بوبین: 12V DC، 24V DC، 110V AC، 230V AC

• توان مصرفی بوبین: 8 تا 10 وات

• جنس بدنه: برنج (Brass) یا استیل ضدزنگ (Stainless Steel 316L)

• جنس آب‌بندی: NBR، EPDM، FKM (وایتون)

• محدوده دمای کاری: از -10 تا +180 درجه سانتی‌گراد

• نوع اتصال: رزوه‌ای (G یا NPT) و در برخی مدل‌ها فلنجی

• کلاس حفاظتی: IP65 (مقاوم در برابر رطوبت و گردوغبار)

• نوع نصب: عمودی با بوبین رو به بالا

• طول عمر کاری: بیش از 10 میلیون سیکل

• سایز پورت: 1/4 تا 1 اینچ

• زمان پاسخ‌دهی: کمتر از 0.1 ثانیه

• وزن تقریبی: بین 700 گرم تا 2 کیلوگرم بسته به سایز و جنس

نحوه عملکرد شیر برقی Burkert مدل 5281

شیر برقی بروکرت مدل 5281 با استفاده از مکانیزم نیمه‌مستقیم عمل می‌کند. این نوع عملکرد ترکیبی از طراحی مستقیم و غیرمستقیم است و باعث می‌شود تا شیر حتی در فشارهای پایین نیز عملکرد قابل‌اعتماد داشته باشد. هنگامی که جریان برق به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده پیستون را بالا کشیده و شیر کمکی را باز می‌کند. این عمل باعث کاهش فشار در محفظه بالای دیافراگم شده و مسیر اصلی جریان باز می‌شود.
در زمان قطع برق، فنر داخلی پیستون را به حالت اولیه بازمی‌گرداند و مسیر جریان را می‌بندد. این طراحی باعث شده تا شیر برقی Burkert 5281 علاوه بر سرعت بالا، دقت قابل‌توجهی در کنترل جریان سیالات داشته باشد.

نکات نصب شیر برقی بروکرت مدل 5281

برای عملکرد صحیح و جلوگیری از آسیب به قطعات داخلی شیر برقی Burkert مدل 5281، رعایت نکات نصب زیر الزامی است:

1. شیر باید مطابق جهت جریان مشخص‌شده روی بدنه نصب گردد.

2. نصب در حالت عمودی با بوبین رو به بالا بهترین راندمان کاری را دارد.

3. قبل از نصب، مسیر عبور سیال کاملاً از ذرات و آلودگی پاک شود.

4. در ورودی شیر از فیلتر با مش 40 میکرون استفاده شود تا از ورود ذرات معلق جلوگیری شود.

5. ولتاژ ورودی بوبین باید مطابق با مشخصات درج‌شده روی پلاک باشد.

6. در سیستم‌های با بخار یا سیالات داغ، از مواد آب‌بندی مقاوم (مانند FKM) استفاده شود.

7. هنگام سرویس یا تعمیر، برق و فشار سیستم کاملاً تخلیه شود.

نکات نگهداری شیر برقی بروکرت مدل 5281

نگهداری صحیح و منظم شیر برقی Burkert مدل 5281 باعث افزایش طول عمر و جلوگیری از خرابی‌های احتمالی خواهد شد:

• هر 6 ماه مسیر عبور سیال و فیلتر ورودی بررسی و تمیز شود.

• بوبین از نظر سلامت الکتریکی و حرارتی به‌صورت دوره‌ای چک گردد.

• در صورت وجود رسوبات یا خوردگی، قطعات داخلی با دقت پاک‌سازی شوند.

• از قطعات یدکی اصلی Burkert برای تعویض استفاده گردد.

• در محیط‌های مرطوب یا دارای بخار، از پوشش محافظ برای بوبین استفاده شود.

کاربردهای شیر برقی بروکرت مدل 5281

شیر برقی بروکرت مدل 5281 به دلیل عملکرد دقیق و دوام بالا، در صنایع مختلف کاربرد دارد:

• صنایع شیمیایی و پتروشیمی

• خطوط بخار و گرمایش مرکزی

• سیستم‌های کنترل آب و بخار در نیروگاه‌ها

• صنایع غذایی و دارویی

• تجهیزات بسته‌بندی و پرکن اتوماتیک

• خطوط هوای فشرده و گازهای صنعتی

• سیستم‌های تهویه و سرمایش صنعتی (HVAC)
  طراحی مقاوم این مدل در برابر فشار و دمای بالا باعث شده تا در محیط‌های کاری سخت نیز عملکردی بدون افت کیفیت ارائه دهد.

تفاوت شیر برقی بروکرت مدل 5281 با سایر مدل‌ها

مدل 5281 نسبت به سری‌های دیگر Burkert مانند 0330 یا 6013 برای جریان‌های با فشار بالاتر طراحی شده است. طراحی نیمه‌مستقیم این شیر باعث می‌شود تا علاوه بر صرفه‌جویی در مصرف انرژی، توانایی کنترل سیالات در فشارهای بالا را نیز داشته باشد. همچنین بدنه ضخیم‌تر، دیافراگم مقاوم‌تر و آب‌بندی چندلایه، این مدل را برای کاربردهای صنعتی سنگین مناسب‌تر کرده است.

راهنمای انتخاب شیر برقی بروکرت مدل 5281

برای انتخاب مناسب شیر برقی Burkert مدل 5281، پارامترهای زیر باید مدنظر قرار گیرند:

1. نوع سیال (مایع، گاز یا بخار) و سازگاری آن با جنس بدنه و آب‌بندی.

2. فشار کاری و دمای محیط.

3. نوع عملکرد (Normally Closed یا Normally Open).

4. ولتاژ تغذیه در دسترس در سیستم.

5. سایز پورت متناسب با دبی جریان مورد نیاز.

6. شرایط محیطی مانند رطوبت یا وجود بخار.
   انتخاب صحیح با توجه به این موارد باعث افزایش کارایی، طول عمر و کاهش استهلاک در سیستم می‌شود.

جمع‌بندی

شیر برقی بروکرت مدل 5281 یکی از محصولات صنعتی دقیق و باکیفیت برند Burkert است که با طراحی نیمه‌مستقیم و ساختار مقاوم، قابلیت کنترل سیالات در فشارها و دماهای بالا را دارد. این مدل با مصرف انرژی کم، واکنش سریع، عمر کاری طولانی و مقاومت بالا در برابر شرایط محیطی، گزینه‌ای ایده‌آل برای صنایع مختلف به شمار می‌آید. استفاده از شیر برقی Burkert 5281 در سیستم‌های صنعتی باعث افزایش ایمنی، بهبود بهره‌وری و کاهش نیاز به تعمیرات دوره‌ای می‌شود.

پرسش و پاسخ (FAQ)

سؤال ۱: آیا شیر برقی بروکرت مدل 5281 برای بخار مناسب است؟
پاسخ: بله، در نسخه‌هایی با بدنه استیل و آب‌بند FKM یا EPDM، این شیر برای بخار تا دمای 180 درجه سانتی‌گراد مناسب است.

سؤال ۲: تفاوت عملکرد نیمه‌مستقیم در مدل 5281 با مستقیم‌کار چیست؟
پاسخ: در طراحی نیمه‌مستقیم، شیر برای عملکرد نیازی به اختلاف فشار ندارد و در فشارهای پایین نیز باز و بسته می‌شود، در حالی‌که نوع مستقیم‌کار معمولاً برای دبی‌های کمتر مناسب است.

سؤال ۳: آیا شیر برقی Burkert 5281 قابلیت نصب افقی دارد؟
پاسخ: بله، اما برای بهترین عملکرد و طول عمر بیشتر، نصب عمودی با بوبین رو به بالا توصیه می‌شود.

سؤال ۴: آیا بوبین شیر برقی بروکرت مدل 5281 قابل تعویض است؟
پاسخ: بله، بوبین به‌صورت ماژولار طراحی شده و می‌توان بدون باز کردن کامل بدنه آن را تعویض کرد.

سؤال ۵: چه نوع سیالاتی برای استفاده در شیر برقی 5281 مناسب هستند؟
پاسخ: آب، هوا، بخار، گازهای خنثی، روغن‌های سبک و مایعات فرآیندی از سیالات مناسب برای استفاده با این مدل هستند.
