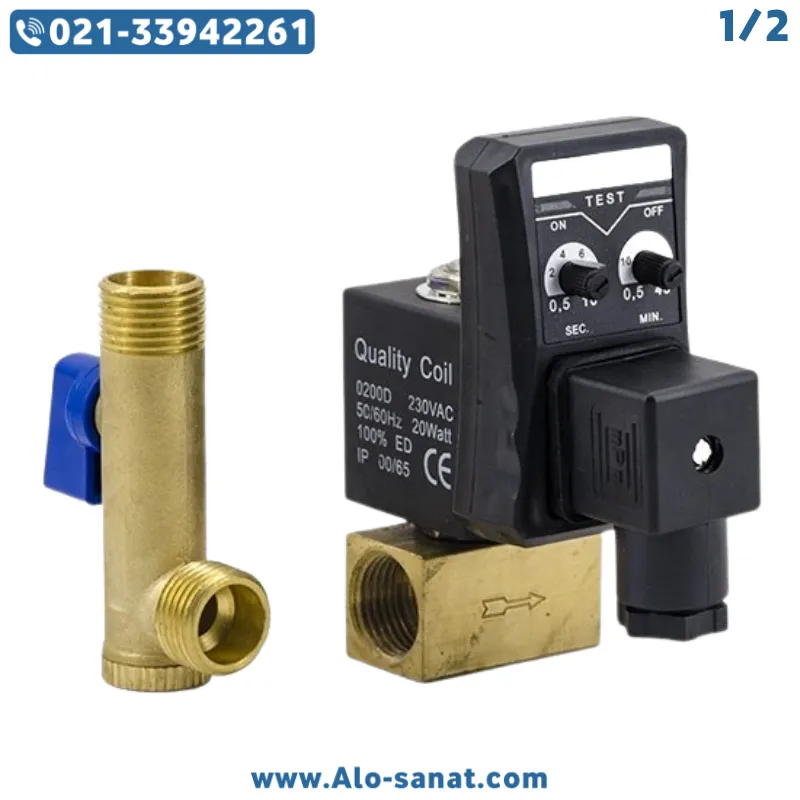

شیر برقی تایمردار (اتودرین) 1/2 برنجی

شیر برقی تایمردار (اتودرین) 1/2 برنجی یکی از قطعات کلیدی در سیستم‌های هوای فشرده، کمپرسورها و خطوط آبیاری هوشمند است. این شیر وظیفه تخلیه خودکار رطوبت و مایعات تجمع‌یافته را بر عهده دارد و از آسیب به تجهیزات پنوماتیکی و مخازن هوا جلوگیری می‌کند. در سیستم‌های صنعتی، رطوبت موجود در هوای فشرده یکی از عوامل اصلی کاهش کارایی و خرابی زودهنگام قطعات است. شیر اتودرین تایمردار با عملکرد منظم و دقیق خود، این مشکل را به‌صورت خودکار رفع می‌کند و نقش حیاتی در پایداری سیستم دارد.

جنس بدنه این شیر از برنج مقاوم ساخته شده است تا در برابر زنگ‌زدگی و فشار بالا دوام طولانی‌مدت داشته باشد. بوبین این شیر معمولاً در دو ولتاژ 24 ولت و 220 ولت AC عرضه می‌شود تا با نیازهای مختلف صنعتی و خانگی سازگار باشد. علاوه بر کاربرد در کمپرسورها، از این نوع شیر برقی تایمردار در سیستم‌های آبیاری اتوماتیک، خطوط خنک‌کننده، و حتی مدارهای هوای ابزار دقیق نیز استفاده می‌شود. عملکرد دقیق، دوام بالا و قیمت مناسب، شیر تایمردار برنجی را به یکی از گزینه‌های محبوب در صنایع تبدیل کرده است.

معرفی شیر برقی تایمردار (اتودرین) 1/2 برنجی

شیر برقی تایمردار یا Auto Drain Valve یک دستگاه تخلیه خودکار است که با استفاده از تایمر الکترونیکی داخلی، در بازه‌های زمانی مشخص، مسیر خروجی هوا یا مایع را برای چند ثانیه باز می‌کند تا رطوبت و آلودگی جمع‌شده در داخل مخازن، فیلترها یا خطوط هوای فشرده تخلیه شود. مدل 1/2 برنجی تایمردار از پرکاربردترین انواع این شیر است و در ورودی و خروجی خود رزوه‌های نیم‌اینچ دارد که با اتصالات استاندارد صنعتی سازگار است.

در این مدل، بدنه از آلیاژ برنج با پوشش مقاوم ساخته شده تا در برابر زنگ‌زدگی، رطوبت و دمای بالا مقاوم بماند. تایمر نصب‌شده بر روی آن به کاربر اجازه می‌دهد تا فواصل زمانی تخلیه (مثلاً هر 30 دقیقه) و مدت باز بودن شیر (مثلاً 10 ثانیه) را تنظیم کند. در نتیجه، فرآیند تخلیه به‌صورت اتوماتیک انجام می‌شود و نیازی به مداخله اپراتور نیست.

بوبین شیر برقی تایمردار در دو نوع 220 ولت AC و 24 ولت DC موجود است. در صنایع بزرگ معمولاً از مدل 220 ولت استفاده می‌شود و در سیستم‌های کنترل دقیق یا آبیاری با برق ضعیف، مدل 24 ولت کاربرد دارد. این ویژگی انعطاف‌پذیری بالایی برای تطبیق با شرایط کاری مختلف ایجاد کرده است.

از نظر عملکرد، شیر تایمردار (اتودرین) 1/2 برنجی قادر است فشار کاری تا حدود 16 بار را تحمل کند و در دماهای مختلف بدون افت عملکرد عمل نماید. در کمپرسورهای صنعتی، این شیر معمولاً در پایین‌ترین نقطه مخزن یا فیلتر رطوبت نصب می‌شود تا آب تراکم‌یافته به‌طور کامل تخلیه گردد.

مزایای استفاده از شیر برقی تایمردار (اتودرین) 1/2 برنجی

استفاده از شیر برقی تایمردار برنجی مزایای قابل توجهی برای سیستم‌های پنوماتیکی و آبیاری دارد:

۱. جلوگیری از آسیب به تجهیزات کمپرسور: تخلیه منظم رطوبت باعث می‌شود زنگ‌زدگی و خوردگی در داخل مخزن و مسیر هوای فشرده ایجاد نشود.
۲. عملکرد خودکار و بدون نیاز به نظارت: تایمر داخلی، تخلیه را در فواصل زمانی مشخص انجام می‌دهد و از اتلاف هوای فشرده جلوگیری می‌کند.
۳. صرفه‌جویی در انرژی و زمان: حذف نیاز به تخلیه دستی، موجب صرفه‌جویی در انرژی انسانی و کاهش هزینه‌های نگهداری می‌شود.
۴. بدنه مقاوم و طول عمر بالا: بدنه برنجی در برابر فشار، ضربه و خوردگی بسیار مقاوم است و در محیط‌های مرطوب عملکرد مطلوبی دارد.
۵. قابلیت تنظیم دقیق زمان: تایمر قابل تنظیم در بازه‌های مختلف، امکان کنترل دقیق‌تر فرایند تخلیه را فراهم می‌کند.
۶. کاربرد گسترده: از سیستم‌های هوای فشرده تا خطوط آبیاری اتوماتیک و خنک‌کاری صنعتی قابل استفاده است.

جزئیات فنی شیر برقی تایمردار (اتودرین) 1/2 برنجی

برند: عمومی صنعتی (Universal Industrial)
نوع محصول: شیر برقی تایمردار (Auto Drain Valve)
جنس بدنه: برنج با پوشش ضد‌زنگ
ولتاژ بوبین: 220V AC و 24V DC
سایز اتصال: 1/2 اینچ (BSP/NPT)
فشار کاری: 0 تا 10 بار
حداکثر فشار قابل تحمل: 10 بار
دمای کاری: 5°C تا 80°C
جریان خروجی: قابل تنظیم از 2 تا 20 ثانیه
فاصله بین تخلیه‌ها: قابل تنظیم بین 1 تا 45 دقیقه
نوع تایمر: الکترونیکی با مدار ضد نویز
جنس اورینگ‌ها: NBR مقاوم در برابر روغن
درجه حفاظت: IP65 مقاوم در برابر گردوغبار و رطوبت
کاربرد: کمپرسور هوا، درایر، مخزن ذخیره، سیستم آبیاری خودکار

جدول فنی شیر برقی تایمردار (اتودرین) 1/2 برنجی

این مشخصات فنی نشان می‌دهد که شیر برقی تایمردار برنجی گزینه‌ای ایده‌آل برای سیستم‌های کمپرسور باد صنعتی و آبیاری خودکار است.

نحوه عملکرد شیر تایمردار اتودرین

شیر تایمردار (Auto Drain Valve) از ترکیب یک شیر برقی Solenoid Valve و یک تایمر الکترونیکی تشکیل شده است. تایمر بر اساس زمان تنظیم‌شده، فرمان باز شدن بوبین را صادر می‌کند. با اعمال ولتاژ به بوبین (در مدل 220 یا 24 ولتی)، میدان مغناطیسی ایجاد و مسیر خروجی باز می‌شود. پس از گذشت مدت زمان تعیین‌شده (مثلاً 10 ثانیه)، تایمر دستور قطع برق را می‌دهد و شیر بسته می‌شود.

در سیستم‌های کمپرسور هوا، این شیر معمولاً در پایین فیلتر یا مخزن نصب می‌شود تا آب متراکم‌شده در اثر خنک‌شدن هوای فشرده، به‌صورت منظم تخلیه شود. در سیستم‌های آبیاری اتوماتیک نیز از شیر تایمردار 1/2 برنجی برای کنترل زمان آبیاری در بخش‌های مختلف استفاده می‌شود.

کاربردهای شیر برقی تایمردار (اتودرین) 1/2 برنجی

۱. سیستم‌های کمپرسور هوا: جلوگیری از تجمع رطوبت و افزایش طول عمر درایر و فیلتر.
۲. سیستم‌های آبیاری هوشمند: کنترل خودکار باز و بسته شدن جریان آب در بازه‌های مشخص.
۳. خطوط هوای ابزار دقیق: تخلیه رطوبت جهت جلوگیری از اختلال در عملکرد سنسورها.
۴. سیستم‌های تهویه و خنک‌کننده صنعتی: تخلیه چگالش از خطوط کندانس.
۵. تجهیزات نگهداری هوای فشرده: فیلترهای رطوبت‌گیر و مخازن ذخیره هوا.

نصب و نگهداری شیر برقی تایمردار

• شیر باید در جهت افقی یا عمودی نصب شود اما مسیر خروجی حتماً باید رو به پایین باشد.

• قبل از نصب، مسیر لوله را از ذرات معلق تمیز کنید تا به بوبین آسیب نرسد.

• در هنگام سیم‌کشی، ولتاژ بوبین را بررسی کنید تا اشتباه در اتصال باعث سوختن آن نشود.

• تایمر باید در محلی نصب شود که در برابر رطوبت و گردوغبار محافظت شده باشد.

• هر شش ماه یک‌بار شیر را بازدید و فیلتر داخلی را تمیز کنید تا جریان تخلیه روان بماند.

مزایای فنی برای صنایع

• طول عمر بالا: به دلیل طراحی مقاوم و مواد باکیفیت.

• کاهش توقف سیستم: با جلوگیری از انباشته شدن آب در کمپرسور.

• بهینه‌سازی مصرف انرژی: کاهش اتلاف هوا و افزایش راندمان.

• قابل اطمینان در شرایط سخت: عملکرد دقیق در دما و فشار بالا.

• مقرون‌به‌صرفه: نسبت به هزینه تعمیرات ناشی از رطوبت، نصب شیر تایمردار بسیار اقتصادی‌تر است.

نکات انتخاب شیر تایمردار مناسب

۱. ولتاژ تغذیه سیستم خود را بررسی کنید (220V یا 24V).
۲. فشار کاری کمپرسور یا سیستم آبیاری را بدانید.
۳. فاصله تخلیه موردنیاز را مشخص کنید.
۴. در محیط‌های خورنده از مدل با بدنه استیل استفاده شود.
۵. از نصب در مسیرهای با ارتعاش زیاد خودداری گردد.

پرسش و پاسخ (FAQ)

۱. شیر برقی تایمردار 1/2 برنجی در چه سیستم‌هایی استفاده می‌شود؟
این شیر در کمپرسورهای هوا، خطوط پنوماتیک، آبیاری خودکار و سیستم‌های تهویه و خنک‌کاری کاربرد دارد.

۲. تفاوت ولتاژ 24 ولت و 220 ولت در این شیر چیست؟
مدل 24 ولت معمولاً برای سیستم‌های کنترل و آبیاری خانگی یا کم‌ولتاژ استفاده می‌شود، در حالی که مدل 220 ولت مخصوص مصارف صنعتی و کمپرسورهای بزرگ است.

۳. آیا شیر تایمردار قابل تنظیم است؟
بله، با استفاده از پیچ‌های تنظیم روی تایمر می‌توان بازه زمانی تخلیه و مدت بازبودن شیر را دقیقاً تنظیم کرد.

۴. در صورت گرفتگی مسیر تخلیه چه باید کرد؟
فیلتر داخلی شیر را باز کرده و تمیز کنید. در صورت نیاز از هوای فشرده برای پاک‌سازی مسیر خروجی استفاده کنید.

۵. آیا شیر تایمردار می‌تواند در فضای باز نصب شود؟
بله، در صورتی که دارای درجه حفاظت IP65 باشد، در محیط‌های باز و مرطوب نیز قابل استفاده است.
