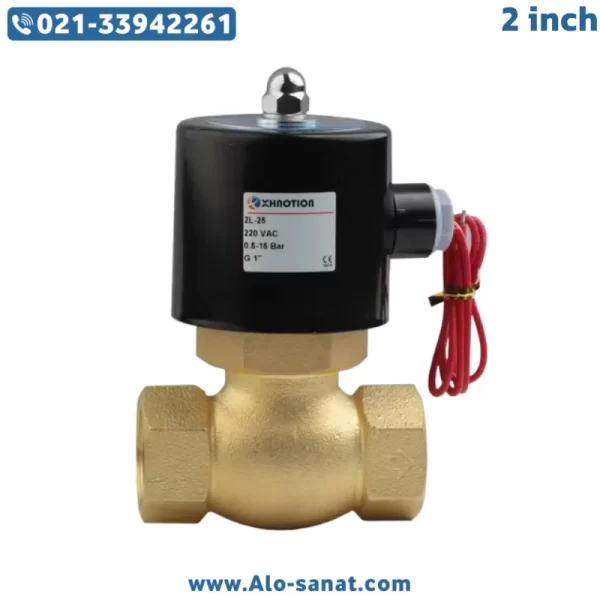

شیر برقی بخار پیستونی 2 اینچ یونیدی (UNID) از سری US یکی از قویترین و مقاومترین شیرهای برقی مخصوص بخار در صنعت است. این مدل برای کنترل سیالات با دما و فشار بالا طراحی شده و به دلیل ساختار پیستونی و بدنه برنجی مقاوم، انتخابی ایدهآل برای کاربردهای بخار اشباع و سیستمهای گرمایش صنعتی محسوب میشود. برند یونیدی UNID با سالها تجربه در تولید تجهیزات کنترلی، این شیر را به گونهای طراحی کرده است که بتواند در شرایط سخت کاری، دماهای بالا و فشارهای مداوم عملکردی دقیق و بدون نشتی داشته باشد. در صنایع مختلف از جمله نیروگاهها، خطوط بخار کارخانهها و سیستمهای فرآیندی، استفاده از این شیر بخار باعث افزایش ایمنی، راندمان و کنترل بهتر فرآیند میشود.
شیر برقی بخار چیست و چگونه کار میکند؟
شیر برقی بخار (Steam Solenoid Valve) یک تجهیز الکترومکانیکی است که برای کنترل جریان بخار یا سیالات داغ در مسیر لولهکشی استفاده میشود. این شیر با استفاده از بوبین (Coil) و نیروی مغناطیسی، مسیر عبور بخار را باز یا بسته میکند. در حالت عادی، پیستون یا دیافراگم داخل شیر مسیر را مسدود نگه میدارد. زمانی که بوبین با ولتاژ مشخصی تحریک میشود، میدان مغناطیسی ایجاد شده و پیستون را به حرکت درمیآورد تا مسیر باز شود. پس از قطع برق، فنر برگشتی پیستون را به موقعیت بسته بازمیگرداند.
در شیرهای بخار از نوع پیستونی، به جای دیافراگم از قطعه فلزی مقاوم استفاده میشود که تحمل حرارت بالا را دارد. این ساختار باعث میشود شیر بتواند در دماهای تا حدود ۱۸۰ تا ۱۸۵ درجه سانتیگراد و فشارهای بالاتر از ۱۰ بار نیز بدون خرابی کار کند. در نتیجه، مدلهای پیستونی مانند سری US یونیدی برای کنترل بخار و سیالات داغ در سیستمهای صنعتی و حرارتی ایدهآل هستند.
معرفی شیر برقی بخار پیستونی 2 اینچ یونیدی UNID سری US
شیر بخار پیستونی 2 اینچ یونیدی UNID مدل US-50 یکی از مدلهای قدرتمند این برند است که برای خطوط بخار با دبی بالا طراحی شده است. بدنه اصلی از جنس برنج مقاوم در برابر خوردگی و حرارت ساخته شده و از آببند تفلونی (PTFE) برای اطمینان از آببندی کامل در دماهای بالا استفاده میکند. این مدل در سایز 2 اینچ (DN50) عرضه میشود که مناسب برای عبور حجم زیاد بخار در سیستمهای بزرگ صنعتی است.
بوبین این شیر از نوع مقاوم در برابر حرارت بوده و معمولاً در دو ولتاژ استاندارد 220V AC و 24V DC قابل سفارش است. طراحی عایق حرارتی بوبین باعث جلوگیری از انتقال گرما به سیمپیچ میشود و عمر مفید آن را افزایش میدهد.
شیر بخار یونیدی US-50 در حالت Normally Closed (بسته در حالت بدون برق) تولید میشود، اما نسخه Normally Open (باز در حالت بدون برق) آن نیز برای کاربردهای خاص قابل سفارش است. حالت Normally Closed ایمنی بیشتری در سیستمهای بخار دارد، زیرا در صورت قطع برق، مسیر بخار بهطور خودکار بسته میشود و از خطرات ناشی از خروج ناگهانی بخار جلوگیری میکند.
مزایای استفاده از شیر بخار یونیدی UNID سری US
استفاده از شیر بخار پیستونی یونیدی در سیستمهای صنعتی مزایای متعددی دارد که آن را به گزینهای پرکاربرد تبدیل کرده است:
مقاومت بالا در برابر دمای زیاد (تا ۱۸۰°C) و فشار بالا (تا ۱۰ بار)
طراحی پیستونی فلزی با عملکرد مطمئن در بخار اشباع
بدنه برنجی مقاوم در برابر خوردگی، شوک حرارتی و رسوبات بخار
بوبین مقاوم در برابر حرارت با طول عمر بالا
آببندی دقیق با تفلون نسوز (PTFE) بدون نشتی
قابلیت تعمیر و نگهداری آسان با دسترسی سریع به قطعات داخلی
واکنش سریع در باز و بسته شدن جریان بخار
مناسب برای کارکرد مداوم در خطوط بخار با حجم بالا
این ویژگیها موجب شدهاند تا مدل US-50 یونیدی در بین مهندسان و پیمانکاران صنعتی به عنوان یکی از انتخابهای قابل اعتماد برای کنترل بخار و آب داغ شناخته شود.
جزئیات فنی شیر برقی بخار پیستونی 2 اینچ یونیدی UNID سری US
برند: یونیدی (UNID)
مدل: US-50
نوع عملکرد: برقی (Solenoid Operated)
حالت کاری: Normally Closed (در حالت بدون برق بسته)
سایز ورودی/خروجی: 2 اینچ (DN50)
جنس بدنه: برنج مقاوم در برابر حرارت (Brass Body)
جنس پیستون: استنلس استیل (Stainless Steel 304)
جنس آببند: تفلون نسوز (PTFE)
فشار کاری: 0.5 تا 10 bar
حداکثر دمای سیال: 180°C
دمای محیطی مجاز: تا 80°C
ولتاژ بوبین: 220V AC / 24V DC
توان مصرفی بوبین: حدود 22 وات
زمان واکنش: کمتر از 1 ثانیه
درجه حفاظت بوبین: IP65 (ضد گردوغبار و مقاوم در برابر پاشش آب)
نوع اتصال: رزوهای BSP/NPT یا فلنجی (بسته به سفارش)
کاربردها: بخار، آب داغ، روغن حرارتی، هوا و سیالات فرآیندی
عملکرد و ساختار داخلی شیر بخار یونیدی
در حالت عادی، پیستون توسط نیروی فنر در وضعیت بسته قرار دارد و جریان بخار را مسدود میکند. زمانی که بوبین تحریک میشود، میدان مغناطیسی قوی ایجاد میکند که پیستون را بالا میبرد و مسیر بخار باز میشود. پس از قطع جریان برق، فنر داخلی پیستون را به جای خود بازمیگرداند و مسیر مجدداً بسته میشود. این مکانیزم ساده اما دقیق باعث میشود تا شیر با سرعت زیاد و اطمینان بالا عمل کند.
ساختار پیستون و محفظه داخلی شیر به گونهای طراحی شده که در برابر انبساط حرارتی مقاوم است و حتی در صورت نوسان فشار یا وجود بخار مرطوب، هیچگونه گیرکردگی یا نشتی رخ نمیدهد.
کاربردهای صنعتی شیر بخار پیستونی 2 اینچ یونیدی UNID
به دلیل تحمل بالا در برابر حرارت و فشار، این شیر در بسیاری از صنایع کاربرد دارد:
سیستمهای بخار صنعتی و نیروگاهها
خطوط انتقال بخار در کارخانههای فرآیندی
دیگهای بخار و مبدلهای حرارتی
سیستمهای گرمایش مرکزی و تهویه صنعتی (HVAC)
صنایع غذایی، شیمیایی و دارویی
ماشینآلات اتوکلاو و استریلایزر
خشککنهای صنعتی و تونلهای حرارتی
در تمامی این کاربردها، دقت، سرعت عملکرد و مقاومت بالا در برابر شرایط سخت از مهمترین دلایل انتخاب شیر بخار یونیدی سری US است.
نکات نصب و نگهداری شیر بخار یونیدی
برای اطمینان از عملکرد بهینه و افزایش طول عمر شیر، رعایت نکات زیر ضروری است:
مسیر بخار قبل از نصب باید تمیز و عاری از ذرات جامد باشد.
جهت نصب شیر باید مطابق فلش روی بدنه رعایت شود.
شیر را تا حد امکان در وضعیت عمودی نصب کنید تا تخلیه میعانات بهدرستی انجام شود.
از عایقکاری حرارتی مناسب برای محافظت از بوبین در برابر حرارت مستقیم استفاده کنید.
سرویس دورهای اورینگها و آببند تفلونی توصیه میشود تا از نشتی جلوگیری شود.
تفاوت شیر بخار پیستونی با مدلهای دیافراگمی
در شیرهای دیافراگمی، عملکرد در دماهای بالا محدود است، زیرا لاستیک دیافراگم در دمای زیاد تغییر شکل میدهد و نشتی ایجاد میکند. اما شیر بخار پیستونی یونیدی به دلیل استفاده از پیستون فلزی و آببند تفلونی، برای دماهای بالا کاملاً مناسب است. طراحی مکانیکی این مدل باعث میشود در بخار اشباع یا فشار بالا عملکردی پایدار و بدون خرابی داشته باشد.
دلایل انتخاب شیر بخار یونیدی UNID مدل US-50
برند معتبر بینالمللی با سابقه طولانی در تولید شیرهای صنعتی
قیمت رقابتی نسبت به کیفیت و دوام بالا
عملکرد دقیق در سیستمهای بخار پر فشار
طول عمر بالا حتی در کارکرد مداوم ۲۴ ساعته
تعمیر و تعویض آسان بوبین و قطعات داخلی
سازگاری با سیستمهای برقی و کنترلی مختلف
تمامی این موارد باعث شده تا مدل US-50 یونیدی از پرکاربردترین شیرهای بخار در صنایع ایران و جهان باشد.
بخش پرسش و پاسخ (FAQ)
۱. آیا شیر بخار یونیدی سری US برای بخار اشباع مناسب است؟
بله، این شیر بهصورت اختصاصی برای بخار اشباع طراحی شده و تا دمای ۱۸۰ درجه سانتیگراد عملکردی پایدار دارد.
۲. آیا امکان استفاده از شیر در حالت Normally Open وجود دارد؟
بهصورت پیشفرض شیر در حالت Normally Closed تولید میشود، اما نسخه Normally Open نیز بهصورت سفارشی موجود است.
۳. آیا شیر بخار یونیدی برای سیالات غیر بخار مانند روغن داغ مناسب است؟
بله، در صورتی که دمای سیال در محدوده مجاز باشد، این شیر برای روغن حرارتی و آب داغ نیز قابل استفاده است.
۴. چگونه بوبین شیر را تعویض کنیم؟
بوبین بهصورت ماژولار طراحی شده و با باز کردن مهره بالایی میتوان آن را بدون باز کردن کامل شیر از خط تعویض کرد.
۵. چه عواملی باعث کاهش عمر شیر بخار میشود؟
ورود ذرات معلق، نصب در خلاف جهت جریان و قرار گرفتن بوبین در معرض حرارت مستقیم از عوامل اصلی کاهش طول عمر شیر هستند.
