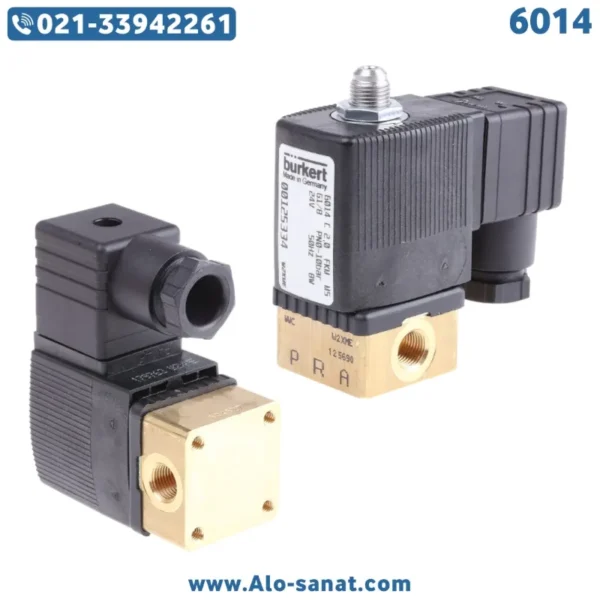

شیر برقی بروکرت مدل 6014

شیر برقی بروکرت مدل 6014 از محصولات پرفروش برند آلمانی Burkert است که در سیستم‌های کنترل جریان سیالات سبک، دقیق و قابل اعتماد عمل می‌کند. این شیر برقی با طراحی فشرده، واکنش سریع و طول عمر زیاد، گزینه‌ای ایده‌آل برای کنترل جریان گازها، هوا، آب و مایعات غیرخورنده در کاربردهای صنعتی و آزمایشگاهی است. عملکرد مستقیم‌کار آن باعث می‌شود بدون نیاز به فشار کمکی، حتی در فشار صفر نیز عمل کند.

معرفی شیر برقی بروکرت مدل 6014

شیر برقی بروکرت مدل 6014 (Burkert Solenoid Valve Type 6014) از سری شیرهای مستقیم‌کار (Direct Acting) است که برای کنترل دقیق جریان سیالات در سیستم‌های با فشار پایین تا متوسط طراحی شده است. طراحی جمع‌وجور و عملکرد سریع این مدل باعث شده تا در فضاهای محدود و سیستم‌های خودکار بسیار کاربردی باشد.
در این مدل، نیروی مغناطیسی تولیدشده توسط بوبین، مستقیماً بر پیستون یا پلانجر اثر می‌گذارد تا مسیر عبور سیال را باز یا بسته کند. این ساختار باعث می‌شود شیر بدون نیاز به حداقل اختلاف فشار بین ورودی و خروجی عمل نماید؛ بنابراین در سیستم‌هایی که فشار اولیه نزدیک به صفر است، انتخابی ایده‌آل محسوب می‌شود.
شیر برقی Burkert مدل 6014 معمولاً در دو وضعیت کاری Normally Closed (معمولاً بسته) و Normally Open (معمولاً باز) تولید می‌شود و در جنس‌های مختلف بدنه از جمله برنج و استیل ضدزنگ قابل سفارش است. این انعطاف‌پذیری باعث شده تا با انواع سیالات و شرایط کاری سازگار باشد.

مزایای استفاده از شیر برقی بروکرت مدل 6014

استفاده از شیر برقی Burkert مدل 6014 مزایای قابل‌توجهی دارد که آن را به یکی از انتخاب‌های محبوب در صنعت تبدیل کرده است:

1. طراحی فشرده و سبک: این ویژگی نصب شیر را در سیستم‌های کوچک یا با فضای محدود آسان می‌کند.

2. عملکرد در فشار صفر: به‌دلیل طراحی مستقیم‌کار، نیازی به اختلاف فشار برای عملکرد ندارد.

3. پاسخ سریع: زمان واکنش کوتاه (در حد میلی‌ثانیه) برای کاربردهای دقیق کنترلی مناسب است.

4. دوام و قابلیت اطمینان بالا: قطعات داخلی مقاوم در برابر خوردگی و سایش هستند.

5. نصب آسان و نگهداری کم‌هزینه: ساختار ساده و ماژولار شیر، سرویس‌کاری را تسهیل می‌کند.

6. مصرف انرژی پایین: بوبین‌های کم‌مصرف با راندمان بالا برای کارکرد مداوم طراحی شده‌اند.

جزئیات فنی شیر برقی بروکرت مدل 6014

• برند: بروکرت (Burkert)

• مدل: 6014

• نوع عملکرد: مستقیم‌کار (Direct Acting)

• وضعیت کاری: Normally Closed یا Normally Open

• نوع سیالات: هوا، گاز، آب، روغن و مایعات سبک

• محدوده فشار کاری: 0 تا 10 بار

• حداکثر فشار مجاز: 16 بار

• ولتاژ بوبین: 12V DC، 24V DC، 110V AC، 230V AC

• توان مصرفی بوبین: حدود 8 وات

• جنس بدنه: برنج (Brass) یا استیل ضدزنگ (Stainless Steel 316L)

• جنس آب‌بندی: NBR، FKM (وایتون) یا EPDM

• محدوده دمای کاری: از -10 تا +100 درجه سانتی‌گراد (در برخی مدل‌ها تا 140°C)

• نوع اتصال: رزوه‌ای (G یا NPT)

• سایز پورت‌ها: 1/8، 1/4 و 3/8 اینچ

• کلاس حفاظتی بوبین: IP65 (مقاوم در برابر گردوغبار و رطوبت)

• طول عمر کاری: بیش از 20 میلیون سیکل

• نحوه نصب: عمودی با بوبین رو به بالا

• زمان پاسخ‌دهی: کمتر از 10 میلی‌ثانیه

• وزن تقریبی: 200 تا 400 گرم بسته به جنس و ولتاژ بوبین

نحوه عملکرد شیر برقی Burkert مدل 6014

در این مدل از شیر برقی بروکرت، بوبین با دریافت جریان برق میدان مغناطیسی ایجاد می‌کند که باعث بالا رفتن پلانجر فلزی و باز شدن مسیر عبور سیال می‌شود. با قطع جریان برق، فنر داخلی پلانجر را به موقعیت اولیه برمی‌گرداند و مسیر جریان بسته می‌شود.
از آن‌جا که این شیر از نوع مستقیم‌کار است، نیازی به فشار کمکی یا اختلاف فشار برای باز شدن ندارد. همین ویژگی آن را برای کنترل سیالات در فشارهای پایین یا سیستم‌هایی با جریان‌های جزئی مناسب می‌کند. طراحی دقیق و استفاده از مواد باکیفیت در ساختار داخلی شیر باعث می‌شود عملکرد آن در طول زمان ثابت و بدون نشتی باشد.

نکات نصب شیر برقی بروکرت مدل 6014

نصب صحیح شیر برقی Burkert مدل 6014 تأثیر مستقیمی بر عملکرد و عمر مفید آن دارد. رعایت نکات زیر توصیه می‌شود:

1. جهت جریان باید مطابق با علامت فلش روی بدنه باشد.

2. بهترین حالت نصب، عمودی با بوبین رو به بالا است تا حرکت پلانجر به‌صورت بهینه انجام شود.

3. قبل از نصب، مسیر لوله باید از هرگونه ذرات معلق و آلودگی پاک شود.

4. برای افزایش عمر شیر، استفاده از فیلتر با مش 40 میکرون در ورودی توصیه می‌شود.

5. در هنگام سیم‌کشی، ولتاژ تغذیه بوبین باید دقیقاً مطابق با مشخصات درج‌شده روی پلاک شیر باشد.

6. در صورت استفاده در محیط‌های مرطوب، از بوبین با کلاس حفاظتی بالا (IP65) استفاده گردد.

7. برای سرویس یا تعمیر، سیستم باید از فشار و برق تخلیه شود.

نکات نگهداری شیر برقی بروکرت مدل 6014

نگهداری اصولی باعث افزایش عمر و عملکرد پایدار شیر برقی Burkert مدل 6014 می‌شود:

• مسیر عبور سیال به‌صورت دوره‌ای بررسی و تمیز شود.

• از ورود ذرات جامد یا ناخالصی‌ها به داخل شیر جلوگیری گردد.

• در صورت استفاده از سیالات خورنده، از نسخه‌های استیل ضدزنگ استفاده شود.

• در محیط‌های با دمای بالا یا تماس مستقیم با بخار، از آب‌بندی وایتون استفاده گردد.

• بوبین شیر باید از نظر سلامت حرارتی و الکتریکی به‌صورت دوره‌ای بررسی شود.

کاربردهای شیر برقی بروکرت مدل 6014

شیر برقی بروکرت مدل 6014 در صنایع مختلف به‌دلیل طراحی دقیق و عملکرد پایدار بسیار پرکاربرد است:

• سیستم‌های کنترل هوای فشرده و گازهای صنعتی

• صنایع دارویی و پزشکی (برای کنترل مایعات تمیز و بی‌خطر)

• سیستم‌های کنترل بخار سبک

• خطوط تزریق سیالات و پمپ‌های کوچک

• دستگاه‌های بسته‌بندی و اتوماسیون کارخانه‌ای

• صنایع غذایی و نوشیدنی

• سیستم‌های تهویه و سرمایش (HVAC)

• سیستم‌های کنترل فرآیند در تجهیزات آزمایشگاهی
  انعطاف در جنس بدنه و آب‌بندی باعث شده این مدل بتواند با طیف وسیعی از سیالات کار کند و در شرایط متنوع عملکردی پایدار داشته باشد.

تفاوت شیر برقی بروکرت مدل 6014 با سایر مدل‌ها

مدل 6014 نسبت به مدل‌های بزرگ‌تر Burkert مانند 5281 یا 0400 از ابعاد کوچک‌تر و وزن کمتر برخوردار است. این مدل مخصوص کاربردهایی با فشار پایین‌تر و نیاز به پاسخ سریع طراحی شده است. از آن‌جا که از نوع مستقیم‌کار است، عملکرد آن به اختلاف فشار وابسته نیست و برای سیستم‌هایی با جریان‌های دقیق و کم‌فشار گزینه‌ای مناسب‌تر به‌شمار می‌رود.
در مقابل، مدل‌هایی مانند 5281 یا 0330 برای کنترل جریان‌های حجیم‌تر یا فشارهای بالا به‌کار می‌روند. بنابراین 6014 در دسته شیرهای کنترل دقیق و سبک صنعتی قرار می‌گیرد.

راهنمای انتخاب شیر برقی بروکرت مدل 6014

برای انتخاب مناسب شیر برقی Burkert مدل 6014، چند فاکتور کلیدی باید بررسی شود:

1. نوع سیال: باید با جنس بدنه و آب‌بندی سازگار باشد (مثلاً برای بخار، از آب‌بندی وایتون استفاده شود).

2. دمای سیال و محیط کاری: انتخاب آب‌بند مناسب بر اساس دما ضروری است.

3. فشار کاری سیستم: در صورتی که فشار بالاتر از 10 بار باشد، باید از مدل‌های دیگر استفاده شود.

4. ولتاژ تغذیه سیستم کنترلی (DC یا AC).

5. وضعیت عملکرد (Normally Closed یا Normally Open).

6. سایز پورت متناسب با حجم جریان مورد نیاز.

جمع‌بندی

شیر برقی بروکرت مدل 6014 یکی از دقیق‌ترین و قابل‌اعتمادترین محصولات برند Burkert است که برای کنترل سیالات سبک و گازها در سیستم‌های صنعتی و خودکار طراحی شده است. این شیر با عملکرد مستقیم، توانایی کار در فشار صفر، واکنش سریع و طراحی مقاوم، در طیف وسیعی از کاربردهای صنعتی استفاده می‌شود. دوام بالا، مصرف انرژی پایین و نگهداری آسان، آن را به گزینه‌ای ایده‌آل برای تکنسین‌ها و مهندسان تبدیل کرده است که به دنبال کیفیت آلمانی و عملکرد دقیق هستند.

پرسش و پاسخ (FAQ)

سؤال ۱: آیا شیر برقی بروکرت مدل 6014 برای بخار قابل استفاده است؟
پاسخ: بله، در صورت انتخاب آب‌بند مناسب (FKM یا EPDM) و بدنه استیل، می‌تواند برای بخار تا دمای 140 درجه سانتی‌گراد استفاده شود.

سؤال ۲: تفاوت عملکرد مستقیم در مدل 6014 با نوع سروو‌دار چیست؟
پاسخ: در نوع مستقیم، باز و بسته شدن مسیر بدون نیاز به فشار کمکی انجام می‌شود، در حالی که مدل سروو‌دار برای عملکرد به اختلاف فشار نیاز دارد.

سؤال ۳: آیا می‌توان شیر برقی Burkert 6014 را به‌صورت افقی نصب کرد؟
پاسخ: بله، اما برای کارکرد بهینه و افزایش عمر فنر داخلی، نصب عمودی با بوبین رو به بالا توصیه می‌شود.

سؤال ۴: طول عمر بوبین شیر برقی بروکرت مدل 6014 چقدر است؟
پاسخ: بوبین‌های اصلی Burkert برای بیش از 20 میلیون سیکل طراحی شده‌اند و در صورت استفاده در شرایط استاندارد، عمر بالایی دارند.

سؤال ۵: آیا شیر برقی 6014 قابلیت کنترل دقیق دبی را دارد؟
پاسخ: بله، به‌دلیل طراحی مستقیم‌کار و سرعت واکنش بالا، این مدل برای کنترل دقیق جریان در سیستم‌های حساس بسیار مناسب است.
