مقدمهای بر سیستمهای پنوماتیک و نقش شیر برقی
هوای فشرده یکی از پرکاربردترین منابع انرژی در صنعت است. از خطوط مونتاژ خودرو گرفته تا دستگاههای بستهبندی مواد غذایی، همه جا میتوان ردپای سیستمهای پنوماتیکی را دید. دلیل این گستردگی روشن است: هوای فشرده ارزان، تمیز، ایمن و نسبتاً آسان برای تولید و توزیع است.
اما وجود انرژی بهتنهایی کافی نیست. برای آنکه یک سیستم پنوماتیک قابل کنترل و مطمئن باشد، نیاز به اجزایی دارد که جریان هوا را در لحظه مدیریت کنند. در این میان، شیر برقی پنوماتیک نقش فرمانده اصلی را ایفا میکند. این قطعه با دریافت سیگنال الکتریکی، مسیر هوای فشرده را باز یا بسته کرده و به جکها یا عملگرها فرمان حرکت میدهد.
بهبیان ساده، شیر برقی همان پل ارتباطی بین دنیای برق و دنیای مکانیک است. بدون آن، اتوماسیون صنعتی امروز که بر پایه سرعت، دقت و کنترل دقیق استوار است، عملاً امکانپذیر نبود.
تعریف و عملکرد شیر برقی پنوماتیک
شیر برقی پنوماتیک نوعی شیر کنترل است که مسیر عبور هوای فشرده را بهوسیله یک محرک الکترومغناطیسی (بوبین یا Solenoid Coil) باز یا بسته میکند. اساس عملکرد آن ساده اما بسیار کارآمد است: با اعمال جریان الکتریکی به بوبین، یک میدان مغناطیسی ایجاد میشود که هستهی فلزی متحرک (Plunger) را جابهجا میکند. این حرکت کوچک باعث تغییر وضعیت اسپول یا دیسک داخلی شده و مسیر جریان هوا را کنترل میکند.
وظایف اصلی شیر برقی
قطع و وصل جریان هوا: بهعنوان کلید اصلی در مدار پنوماتیک عمل میکند.
تغییر مسیر هوا: امکان هدایت جریان به سمتهای مختلف را فراهم میکند.
کنترل اتوماتیک تجهیزات: دریافت فرمان برقی از PLC یا کنترلر و اجرای فوری آن.
افزایش ایمنی: قطع سریع هوای فشرده در شرایط اضطراری.
چرخه عملکرد
در حالت عادی (بدون تحریک)، فنر داخلی مسیر را در وضعیت اولیه نگه میدارد.
با اعمال ولتاژ به بوبین، هسته متحرک جذب شده و اسپول جابهجا میشود.
مسیر ورودی و خروجی هوا تغییر کرده یا باز و بسته میگردد.
پس از قطع جریان، فنر هسته را به حالت اولیه بازمیگرداند.
این عملکرد سریع و تکرارشونده، شیر برقی را به عنصر کلیدی اتوماسیون تبدیل کرده است؛ جایی که ثانیهها و حتی میلیثانیهها اهمیت دارند.
ساختمان داخلی شیر برقی پنوماتیک
شیر برقی پنوماتیک از چند بخش اصلی تشکیل شده که هرکدام وظیفهای دقیق بر عهده دارند. طراحی این اجزا بهگونهای است که در کنار هم، عملکردی سریع، مطمئن و ایمن ارائه دهند.
بوبین (Solenoid Coil)
بوبین در واقع یک سیمپیچ الکتریکی است که با عبور جریان، میدان مغناطیسی ایجاد میکند. این میدان نیروی لازم برای حرکت هسته متحرک را فراهم میآورد. جنس سیم، نوع عایق و طراحی بوبین تأثیر مستقیم بر دوام و سرعت شیر دارند.
هسته متحرک (Plunger)
هسته یا پیستون کوچک فلزی در مرکز میدان مغناطیسی قرار میگیرد و با تحریک بوبین حرکت میکند. این قطعه همان عاملی است که مستقیماً باعث تغییر وضعیت اسپول یا دیسک میشود.
اسپول و مجاری هوا
اسپول به شکل یک استوانه سوراخدار طراحی شده که درون بدنه حرکت خطی یا چرخشی دارد. جابهجایی اسپول باعث باز و بسته شدن مجاری ورودی و خروجی هوا میشود. طراحی دقیق این بخش تعیینکنندهی سرعت و دقت عملکرد شیر است.
فنر برگشتی
برای آنکه پس از قطع برق شیر به حالت اولیه برگردد، از فنر برگشتی استفاده میشود. این فنر نیروی مخالف میدان مغناطیسی را ایجاد کرده و پایداری سیستم را تضمین میکند.
آببندیها
اورینگها و پکینگها مانع از نشتی هوا در اطراف اسپول و مجاری میشوند. کیفیت آببندی ارتباط مستقیم با راندمان و طول عمر شیر دارد.
بدنه
بدنه شیر معمولاً از آلومینیوم یا برنج ساخته میشود و علاوه بر محافظت از اجزا، مجاری عبور هوا را نیز در خود جای داده است. در کاربردهای خاص ممکن است از فولاد ضدزنگ یا پلاستیکهای مهندسی هم استفاده شود.
این اجزا در کنار هم مجموعهای فشرده اما قدرتمند تشکیل میدهند که قادر است در چند صدم ثانیه مسیر هوای فشرده را تغییر دهد.
مزایا و اهمیت استفاده از شیر برقی پنوماتیک
شیر برقی پنوماتیک یکی از پرکاربردترین اجزای اتوماسیون صنعتی است، زیرا با وجود اندازه کوچک، توانایی دارد کل جریان هوای فشرده را تحت کنترل بگیرد. استفاده از این قطعه مزایای متعددی را برای صنایع به همراه دارد که هرکدام در بهبود راندمان، کاهش هزینهها و افزایش ایمنی مؤثر است.
کنترل سریع و دقیق
به کمک تحریک الکتریکی، تغییر وضعیت شیر در کسری از ثانیه انجام میشود. این سرعت واکنش بالا امکان اجرای فرآیندهای پیچیده و هماهنگ را در خطوط تولید فراهم میسازد.
افزایش بهرهوری
با اتوماسیون کامل مسیر جریان هوا، زمان توقف دستگاهها کاهش یافته و راندمان کلی خط تولید افزایش مییابد. شیرهای برقی همچنین قابلیت اتصال مستقیم به PLC و کنترلرهای دیجیتال را دارند.
ایمنی بالا
در صورت بروز شرایط اضطراری، شیر برقی میتواند مسیر هوای فشرده را بلافاصله قطع کند. این ویژگی در صنایعی که ایمنی اپراتور اهمیت بالایی دارد، بسیار حیاتی است.
دقت در عملیات صنعتی
با امکان کنترل مسیر و فشار هوا بهطور دقیق، کیفیت نهایی محصولات افزایش مییابد. بهویژه در صنایع بستهبندی و مونتاژ که تکرارپذیری اهمیت زیادی دارد.
تنوع در طراحی
وجود انواع مختلف شیرها از نظر تعداد پورت، نوع تحریک و حالت عملکرد باعث شده بتوان از آنها در سادهترین تا پیچیدهترین سیستمها استفاده کرد.
در مجموع، شیر برقی پنوماتیک نهتنها یک ابزار کنترلی ساده، بلکه یک عامل تعیینکننده در سرعت، دقت و ایمنی کل سیستم به شمار میرود.

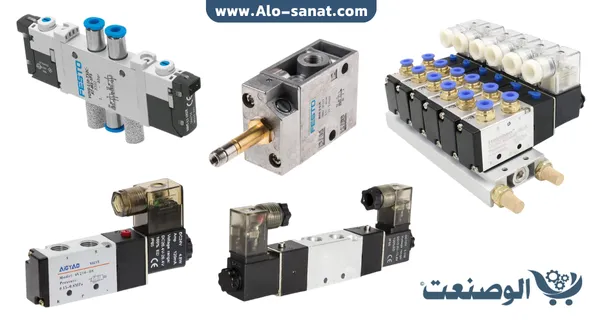

انواع شیر برقی پنوماتیک
شیرهای برقی پنوماتیک بسته به طراحی، تعداد دهانهها و نحوه عملکرد در دستهبندیهای گوناگونی قرار میگیرند. این تنوع باعث میشود مهندسان بتوانند متناسب با نیاز هر سیستم، گزینهی بهینه را انتخاب کنند.
بر اساس تعداد پورت (Port)
شیر ۲/۲ (Two-way, Two-position): سادهترین نوع که تنها یک ورودی و یک خروجی دارد و جریان را قطع یا وصل میکند.
شیر ۳/۲ (Three-way, Two-position): دارای سه پورت است و معمولاً برای کنترل یک عملگر تککاره به کار میرود.
شیر ۴/۲ (Four-way, Two-position): چهار پورت دارد و برای کنترل جکهای دوطرفه مناسب است.
شیر ۵/۲ و ۵/۳ (Five-port): با داشتن پورتهای بیشتر، انعطاف بالایی در هدایت و تغییر مسیر جریان هوا فراهم میکنند و در کاربردهای پیچیدهتر استفاده میشوند.
بر اساس وضعیت عملکرد
Normally Closed (NC): در حالت عادی مسیر بسته است و با تحریک بوبین باز میشود.
Normally Open (NO): در حالت عادی مسیر باز است و با تحریک بوبین بسته میشود.
بر اساس نوع تحریک
تک بوبین: یک کویل دارد که وضعیت شیر را تغییر میدهد و با قطع جریان فنر آن را به حالت اولیه بازمیگرداند.
دو بوبین: دو کویل مستقل دارد که وضعیت شیر را در دو حالت مختلف نگه میدارند.
دستی – برقی: ترکیبی از کنترل دستی و برقی برای مواقع اضطراری یا تست.
بر اساس ساختار عملکرد
Direct Acting (عملکرد مستقیم): بوبین مستقیماً مسیر عبور هوا را باز و بسته میکند.
Pilot Operated (عملکرد غیرمستقیم): بوبین تنها یک شیر کوچک کمکی را تحریک میکند و همین باعث جابهجایی اسپول اصلی میشود. این مدل برای دبیهای بالا مناسب است.
این دستهبندیها نشان میدهند که شیر برقی پنوماتیک تنها یک محصول واحد نیست، بلکه مجموعهای از طراحیها و کاربریهاست که میتواند از سادهترین کنترلها تا پیچیدهترین فرآیندهای صنعتی را پوشش دهد.
استانداردها و کدهای فنی معروف شیر برقی پنوماتیک
شیرهای برقی پنوماتیک مانند بسیاری از اجزای صنعتی، بر اساس سریها و کدهای مشخصی عرضه میشوند. این کدها بیانگر ویژگیهای طراحی، تعداد پورتها و شیوه عملکرد شیر هستند و به مهندسان کمک میکنند تا دقیقاً مدلی متناسب با نیاز سیستم انتخاب کنند.

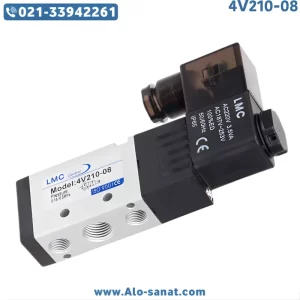

سری 4V
از رایجترین کدها در سیستمهای پنوماتیک صنعتی است. این سری معمولاً چهار یا پنج پورت دارد و برای کنترل جکهای دوطرفه بهطور گسترده بهکار میرود. سادگی نصب و تنوع ولتاژ تغذیه از مزایای این خانواده است.
سری 3V
این سری برای کنترل عملگرهای تککاره طراحی شده و با داشتن سه پورت، امکان تخلیه یا هدایت هوای فشرده را بهسادگی فراهم میکند.
سری SY (برند SMC)
یکی از سریهای محبوب در صنایع خودکارسازی است. طراحی ماژولار، ابعاد کوچک و قابلیت اتصال سریع به مانيفولدها باعث شده انتخاب اول در خطوط تولید مدرن باشد.
سری VS (برند Airtac و مشابهها)
مدلی با انعطاف بالا و کاربرد گسترده در سیستمهای عمومی. این سری معمولاً در فشارهای کاری مختلف عرضه میشود و به دلیل قیمت مناسب در صنایع نیمهسنگین رایج است.
سری VUVG (برند Festo)
طراحی سبک، سریع و مناسب برای اتوماسیون پیشرفته. این شیرها بهخصوص در خطوطی که نیاز به واکنش سریع و طول عمر بالا دارند، کاربرد ویژه پیدا کردهاند.
برندهای معتبر
SMC (ژاپن): شناختهشده برای دقت و کیفیت بالا
Festo (آلمان): پیشرو در طراحیهای مدرن و اتوماسیون پیشرفته
Airtac (تایوان): اقتصادی و پرکاربرد در بازار آسیا
Parker (آمریکا): مقاوم و مناسب برای صنایع سنگین
شناخت این کدها برای انتخاب شیر برقی مناسب ضروری است، زیرا هر کدام ویژگیهایی خاص در زمینه دبی، فشار کاری، ابعاد و سرعت عملکرد دارند.
کاربردهای شیر برقی در صنایع مختلف
شیر برقی پنوماتیک به دلیل سرعت واکنش بالا و دقت در کنترل جریان هوا، تقریباً در همه شاخههای صنعت حضور دارد. نقش آن در هر صنعت متفاوت است، اما در همهجا بهعنوان قطعهای حیاتی شناخته میشود.
خودروسازی
در خطوط مونتاژ خودرو، دهها جک و عملگر پنوماتیک همزمان باید کنترل شوند. شیرهای برقی با دریافت فرمان از PLC، حرکت جکها را هماهنگ کرده و فرآیندهای مونتاژ، رنگکاری و تست نهایی را دقیق و سریع میسازند.
صنایع غذایی و بستهبندی
در دستگاههای پرکن، لیبلزن و بستهبندی سرعت و بهداشت اهمیت بالایی دارد. شیرهای برقی با بدنههای مقاوم در برابر رطوبت و طراحی بهداشتی، جریان هوا را با سرعت بالا کنترل میکنند تا وقفهای در تولید ایجاد نشود.
صنایع چاپ و نساجی
در ماشینهای چاپ یا دستگاههای نساجی، دقت در کنترل فشار و مسیر هوا تعیینکننده کیفیت محصول است. شیر برقی در این صنایع به تنظیم موقعیت رولها، کنترل سرعت حرکت و توزیع یکنواخت فشار کمک میکند.
تجهیزات پزشکی و آزمایشگاهی
از دستگاههای تنفسی گرفته تا ابزارهای جراحی، همه به فشار و جریان هوای کنترلشده نیاز دارند. شیرهای برقی کوچک و سبکوزن در این حوزه وظیفه مدیریت جریان هوا را با دقت بالا بر عهده دارند.
صنایع نفت، گاز و شیمیایی
در محیطهای خورنده یا انفجاری، شیرهای برقی با طراحی خاص و متریال مقاوم استفاده میشوند. این شیرها امکان کنترل ایمن جریان هوا و گاز را در شرایطی که کوچکترین خطا میتواند خطرساز باشد، فراهم میسازند.
به بیان ساده، هر جا که نیاز به حرکت کنترلشده توسط هوای فشرده باشد، شیر برقی پنوماتیک حضور دارد؛ از یک دستگاه کوچک آزمایشگاهی تا یک خط تولید عظیم صنعتی.
نکات انتخاب شیر برقی مناسب
انتخاب شیر برقی پنوماتیک تنها به معنی خرید یک قطعه نیست؛ بلکه تصمیمی فنی و استراتژیک است که میتواند بر بازدهی، ایمنی و هزینههای یک سیستم صنعتی تأثیر مستقیم بگذارد. برای انتخاب درست، باید چند عامل کلیدی را بررسی کرد.
ولتاژ تغذیه
شیرهای برقی با ولتاژهای مختلف (معمولاً DC 12V، DC 24V، AC 110V و AC 220V) عرضه میشوند. انتخاب صحیح به نوع سیستم کنترلی بستگی دارد. استفاده از ولتاژ نامناسب میتواند به سوختن بوبین یا عملکرد ناپایدار منجر شود.
محدوده فشار و دبی کاری
هر شیر برای بازه مشخصی از فشار طراحی شده است. اگر فشار سیستم بالاتر یا پایینتر از محدوده مجاز شیر باشد، هم عملکرد مختل میشود و هم احتمال آسیب دیدن اجزا وجود دارد. همچنین باید دبی موردنیاز عملگرها با ظرفیت شیر هماهنگ باشد تا افت فشار ایجاد نشود.
جنس بدنه
انتخاب جنس بدنه بر اساس محیط کاری اهمیت زیادی دارد:
آلومینیوم برای کاربردهای عمومی و سبک
برنج برای مقاومت بیشتر در برابر رطوبت
فولاد ضدزنگ برای صنایع غذایی، پزشکی و شیمیایی
شرایط محیطی
در محیطهایی با گردوغبار، رطوبت یا مواد خورنده، باید از شیرهایی با آببندی قوی و استانداردهای حفاظتی مناسب (مانند IP65 یا بالاتر) استفاده کرد.
سهولت نصب و نگهداری
وجود مانيفولدها و طراحی ماژولار در برخی سریها، نصب و تعویض شیر را سادهتر میکند. این ویژگی در خطوطی که توقف تولید پرهزینه است، اهمیت ویژهای دارد.
به طور کلی، انتخاب شیر برقی مناسب یعنی ایجاد هماهنگی کامل میان ویژگیهای فنی شیر و شرایط واقعی سیستم. هر گونه بیتوجهی در این انتخاب، بعدها به توقف ناخواسته و هزینههای اضافی منجر خواهد شد.
مشکلات و چالشهای رایج در شیرهای برقی
شیرهای برقی پنوماتیک هرچند قطعاتی مطمئن و پرکاربرد هستند، اما در طول زمان ممکن است با ایراداتی مواجه شوند که عملکرد کل سیستم را مختل میکند. شناخت این مشکلات به نگهداری بهتر و کاهش توقفهای ناگهانی کمک میکند.
سوختن بوبین
بوبین در اثر استفاده مداوم، افزایش دما یا ولتاژ نامناسب میتواند بسوزد. این مشکل باعث از کار افتادن کامل شیر میشود. استفاده از ولتاژ صحیح و توجه به استاندارد حفاظتی بوبین، راهحل پیشگیری است.
گیرکردن اسپول
ورود گردوغبار، رطوبت یا روغن به مجاری داخلی ممکن است باعث گیرکردن اسپول شود. در این حالت شیر بهدرستی تغییر وضعیت نمیدهد یا واکنش آن کند میشود. فیلترگذاری مناسب و سرویس دورهای بهترین راهحل است.
نشتی هوا
خرابی اورینگها یا آببندیهای داخلی باعث هدررفت هوا و افت راندمان میشود. این مشکل علاوه بر افزایش مصرف انرژی، به تجهیزات پاییندست هم آسیب میزند.
افت سرعت و عملکرد ناپایدار
اگر فشار یا دبی سیستم کافی نباشد، شیر نمیتواند بهسرعت عمل کند و عملگرها دچار کندی حرکت میشوند. گاهی نیز انتخاب اشتباه شیر (ظرفیت پایینتر از نیاز واقعی) علت این مشکل است.
خرابی فنر برگشتی
فنر داخلی وظیفه بازگرداندن اسپول به حالت اولیه را دارد. در صورت ضعیف شدن فنر، شیر در وضعیت باز یا نیمهباز باقی میماند و ایمنی سیستم به خطر میافتد.
به طور کلی، اکثر این مشکلات با انتخاب درست شیر، نصب اصولی، استفاده از فیلتر هوای مناسب و سرویس منظم قابل پیشگیری هستند.
آینده شیرهای برقی پنوماتیک در صنعت
با رشد اتوماسیون و حرکت صنایع به سمت هوشمندسازی، شیرهای برقی پنوماتیک نیز در مسیر تحول قرار گرفتهاند. این قطعات که تاکنون تنها وظیفه قطعووصل یا تغییر مسیر جریان هوا را داشتند، در آینده به بخشی هوشمند و یکپارچه از سیستمهای کنترل صنعتی تبدیل خواهند شد.
هوشمندسازی و اتصال به IoT
نسل جدید شیرهای برقی به سنسورهای داخلی مجهز میشوند که وضعیت عملکرد، فشار، دما و حتی تعداد سیکلهای کاری را پایش میکنند. این دادهها از طریق شبکههای صنعتی یا اینترنت اشیا (IoT) به سیستمهای مانیتورینگ منتقل میشوند و امکان نگهداری پیشبینانه (Predictive Maintenance) را فراهم میسازند.
طراحی کممصرف و پرسرعت
روند طراحی به سمت کاهش توان مصرفی بوبینها و افزایش سرعت واکنش حرکت کرده است. این ویژگی هم در کاهش هزینه انرژی و هم در افزایش بهرهوری خطوط تولید تأثیر مستقیم خواهد داشت.
استفاده از متریالهای مقاوم و سبک
بهکارگیری آلیاژهای ضدخوردگی، پلیمرهای پیشرفته و پوششهای ویژه باعث میشود شیرهای برقی در محیطهای خورنده، با دما و رطوبت بالا یا صنایع بهداشتی عملکردی مطمئن داشته باشند.
یکپارچهسازی با سیستمهای اتوماسیون پیشرفته
در آینده، شیرهای برقی نهتنها فرمانبر خواهند بود، بلکه با ارسال دادههای دقیق به PLC و کنترلرهای مرکزی، نقشی فعال در تصمیمگیری و بهینهسازی فرآیند ایفا میکنند.
به بیان دیگر، شیر برقی پنوماتیک از یک قطعه مکانیکی-برقی ساده به یک عنصر هوشمند و استراتژیک در معماری اتوماسیون صنعتی آینده تبدیل خواهد شد.
نتیجهگیری
شیر برقی پنوماتیک قلب تپنده هر سیستم هوای فشرده است. این قطعه کوچک اما حیاتی با دریافت سیگنال الکتریکی، جریان هوا را در لحظه کنترل میکند و بدین ترتیب مسیر حرکت جکها و عملگرها را تعیین میسازد. بدون آن، اتوماسیون صنعتی مدرن که بر سرعت، دقت و ایمنی استوار است عملاً امکانپذیر نبود.
با وجود چالشهایی مانند خرابی بوبین یا نشتی هوا، شیرهای برقی با انتخاب صحیح، نصب اصولی و سرویس منظم میتوانند سالها عملکردی پایدار داشته باشند. حضور گسترده آنها در صنایع مختلف از خودروسازی و بستهبندی گرفته تا پزشکی و نفت و گاز، نشاندهنده نقش غیرقابل جایگزینشان است. آینده این قطعات نیز در مسیر هوشمندسازی، کممصرفتر شدن و یکپارچهسازی با سیستمهای پیشرفته کنترل رقم خواهد خورد.
پرسش و پاسخ (FAQ)
شیر برقی پنوماتیک چه تفاوتی با شیر دستی دارد؟
شیر دستی با نیروی اپراتور عمل میکند، در حالی که شیر برقی با سیگنال الکتریکی فعال شده و قابلیت کنترل خودکار دارد.
پرکاربردترین کدهای فنی شیر برقی کداماند؟
سریهای 4V، 3V، SY، VS و VUVG از شناختهشدهترین مدلها هستند که در برندهای معتبر تولید میشوند.
آیا میتوان شیر برقی را در محیطهای خورنده به کار برد؟
بله، به شرط انتخاب جنس بدنه مقاوم (مانند استیل ضدزنگ) و رعایت استانداردهای حفاظتی در برابر رطوبت و گردوغبار.
طول عمر متوسط یک شیر برقی چقدر است؟
بسته به کیفیت ساخت و شرایط کاری، میتواند از چند میلیون سیکل تا دهها میلیون سیکل دوام بیاورد.
