مقدمه‌ای بر سیستم‌های پنوماتیک و نقش رگلاتور
هوای فشرده سال‌هاست به‌عنوان یکی از منابع انرژی پاک و مطمئن در صنایع مختلف به کار گرفته می‌شود. از خطوط مونتاژ خودروسازی گرفته تا دستگاه‌های بسته‌بندی و تجهیزات پزشکی، همه و همه به قدرت پنوماتیک وابسته‌اند. دلیل محبوبیت این فناوری هم روشن است: دسترسی آسان به هوا، هزینه‌ی پایین تولید انرژی فشرده و ایمنی بالاتر نسبت به سیستم‌های هیدرولیک یا الکتریکی.
با این حال، هوای فشرده‌ای که از کمپرسور خارج می‌شود، معمولاً دارای فشار بالا و نوسانات متعدد است. اگر این جریان بدون کنترل وارد سیستم شود، نه‌تنها دقت عملکرد تجهیزات کاهش می‌یابد، بلکه استهلاک سریع قطعات، نشتی‌ها و توقف‌های ناخواسته هم اجتناب‌ناپذیر خواهد بود. درست در همین نقطه است که رگلاتور پنوماتیک به‌عنوان قلب تپنده‌ی سیستم ظاهر می‌شود.
رگلاتور وظیفه دارد فشار ورودی را به محدوده‌ای مشخص و پایدار برساند؛ محدوده‌ای که برای کارکرد صحیح اجزای پنوماتیک ضروری است. در واقع، بدون حضور رگلاتور، کل سیستم مانند ماشینی خواهد بود که بدون ترمز در سراشیبی رها شده است: پرقدرت اما پرخطر و غیرقابل اعتماد.
به بیان دیگر، رگلاتور پنوماتیک تنها یک قطعه مکانیکی ساده نیست؛ بلکه نقشی حیاتی در تضمین بهره‌وری، ایمنی و دوام تجهیزات صنعتی دارد.
تعریف و عملکرد رگلاتور پنوماتیک
رگلاتور پنوماتیک وسیله‌ای است که فشار بالای هوای فشرده ورودی را گرفته و آن را به سطحی ثابت، ایمن و قابل کنترل کاهش می‌دهد. اساس کار این قطعه بر یک اصل ساده استوار است: تعادل میان نیروی فنر و فشار هوای خروجی. به این ترتیب، هر زمان فشار خروجی تمایل به افزایش پیدا کند، رگلاتور مسیر هوا را محدود کرده و در صورت کاهش فشار، مسیر جریان را بازتر می‌کند تا سطح فشار همواره در مقدار تنظیم‌شده باقی بماند.
وظایف اصلی رگلاتور
تنظیم فشار: کاهش فشار ورودی کمپرسور به سطح مطلوب تجهیزات.
جبران نوسانات: حفظ ثبات فشار در برابر تغییرات جریان یا بار سیستم.
ایجاد ایمنی: جلوگیری از آسیب دیدن شیرها، جک‌ها و ابزارهای حساس.
افزایش راندمان: با ثابت نگه‌داشتن فشار، حرکت روان‌تر و دقیق‌تر تجهیزات تضمین می‌شود.
شیوه عملکرد
هوای فشرده با فشار بالا وارد رگلاتور می‌شود.
دیافراگم یا پیستون داخلی فشار خروجی را حس می‌کند.
نیروی فنر، تعادل را میان فشار واقعی و فشار تنظیم‌شده برقرار می‌کند.
در صورت تغییر فشار، شیر داخلی به‌طور خودکار مسیر جریان را تنظیم می‌کند.
این فرآیند در کسری از ثانیه انجام می‌شود و به همین دلیل است که حتی در سیستم‌هایی با تغییر بار مداوم، رگلاتور می‌تواند فشار خروجی را در محدوده‌ای بسیار دقیق و پایدار نگه دارد.
ساختمان داخلی رگلاتور پنوماتیک
رگلاتور پنوماتیک در ظاهر قطعه‌ای ساده به نظر می‌رسد، اما درون آن مجموعه‌ای از اجزای مکانیکی دقیق قرار دارد که با همکاری هم فشار هوا را کنترل و تثبیت می‌کنند. شناخت این اجزا برای درک عملکرد و همچنین عیب‌یابی اهمیت زیادی دارد.
دیافراگم یا پیستون
این بخش حساس‌ترین عضو رگلاتور است که تغییرات فشار خروجی را حس می‌کند. دیافراگم (معمولاً از لاستیک مقاوم یا مواد الاستومری ساخته می‌شود) یا پیستون فلزی با حرکت جزئی خود باعث باز یا بسته شدن مسیر جریان هوا می‌گردد.
فنر تنظیم
فنری که بر روی دیافراگم یا پیستون نیرو وارد می‌کند و فشار خروجی را در نقطه‌ی تنظیم‌شده نگه می‌دارد. با چرخاندن پیچ تنظیم رگلاتور، میزان فشردگی فنر تغییر می‌کند و در نتیجه فشار خروجی جدیدی تعیین می‌شود.
مسیرهای ورودی و خروجی هوا
رگلاتور دارای یک ورودی برای دریافت هوای فشرده با فشار بالا و یک خروجی برای تحویل هوای تنظیم‌شده است. طراحی دقیق این مسیرها مانع از افت شدید فشار و ایجاد اغتشاش در جریان هوا می‌شود.
شیر کنترل داخلی
وظیفه دارد بر اساس حرکت دیافراگم یا پیستون، مسیر عبور هوا را باز یا محدود کند. این بخش کلیدی همان چیزی است که تعادل فشار را در کسری از ثانیه برقرار می‌سازد.
اجزای ایمنی و فیلترها
بسیاری از رگلاتورها دارای فیلتر داخلی برای حذف ذرات گرد و غبار و رطوبت هستند. این فیلترها مانع از ورود ناخالصی به سیستم شده و عمر تجهیزات پایین‌دست را افزایش می‌دهند. در برخی مدل‌ها، شیر اطمینان (Relief Valve) هم تعبیه شده تا در صورت افزایش ناگهانی فشار، هوای اضافی تخلیه شود.
به کمک این اجزا، رگلاتور قادر است با دقت بالا فشار را کنترل کند و در عین حال امنیت کل مدار پنوماتیک را تضمین نماید.
مزایا و اهمیت استفاده از رگلاتور پنوماتیک
رگلاتور پنوماتیک فقط یک ابزار تنظیم فشار نیست؛ بلکه نقشی حیاتی در بهره‌وری، دوام و ایمنی کل سیستم ایفا می‌کند. حذف آن از مدار به معنای پذیرش ریسک استهلاک سریع و خرابی‌های مکرر خواهد بود.
افزایش عمر تجهیزات
با ثابت نگه‌داشتن فشار، ضربات ناگهانی و بار اضافی به جک‌ها، شیرها و ابزارهای پنوماتیک منتقل نمی‌شود. همین امر طول عمر تجهیزات را به‌طور چشمگیری افزایش می‌دهد.
بهبود دقت فرآیند
تغییرات فشار حتی در حد کم می‌تواند کیفیت محصول یا دقت حرکت مکانیزم‌ها را تحت‌تأثیر قرار دهد. رگلاتور با تثبیت فشار، دقت عملیات را تضمین می‌کند؛ به‌ویژه در خطوط تولیدی که میلی‌مترها هم اهمیت دارند.
کاهش هزینه‌های انرژی
کم کردن فشار به حد لازم باعث می‌شود کمپرسور و سیستم توزیع هوای فشرده انرژی کمتری مصرف کنند. در نتیجه، هزینه برق و استهلاک کلی تجهیزات کاهش می‌یابد.
تضمین ایمنی
در بسیاری از کاربردها فشار بیش از حد می‌تواند خطرناک باشد. رگلاتور مانع رسیدن این فشار به تجهیزات یا اپراتور می‌شود و از حوادث ناخواسته جلوگیری می‌کند.
سازگاری با کاربردهای متنوع
از خطوط بسته‌بندی تا صنایع پزشکی، رگلاتور پنوماتیک در هر جایی که ثبات فشار اهمیت دارد، نقشی غیرقابل جایگزین ایفا می‌کند.
به‌طور خلاصه، رگلاتور پنوماتیک همان نقطه‌ای است که میان قدرت و کنترل تعادل برقرار می‌سازد؛ بدون آن، کل سیستم پنوماتیک دچار بی‌ثباتی و فرسایش خواهد شد.

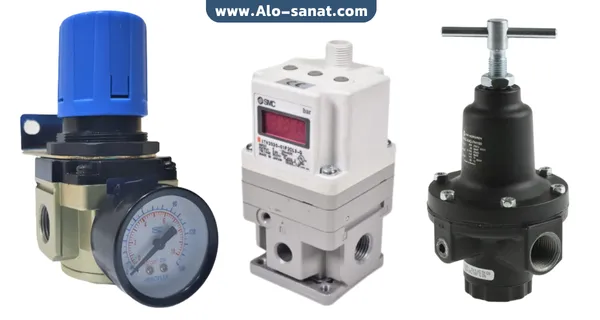

انواع رگلاتور پنوماتیک
رگلاتورهای پنوماتیک بسته به ساختار و میزان دقت موردنیاز، در مدل‌های متنوعی تولید می‌شوند. هر نوع رگلاتور متناسب با شرایط کاری خاص طراحی شده و انتخاب صحیح آن نقش کلیدی در بهره‌وری سیستم دارد.
رگلاتور تک‌مرحله‌ای
ساده‌ترین نوع رگلاتور است که فشار ورودی را در یک مرحله به سطح دلخواه کاهش می‌دهد. این مدل برای کاربردهای عمومی و سیستم‌هایی که نوسان فشار چندان زیاد نیست، گزینه‌ای اقتصادی و مطمئن به شمار می‌رود.
رگلاتور چندمرحله‌ای
وقتی فشار ورودی بسیار بالا یا نوسانات شدید باشد، رگلاتور چندمرحله‌ای به کار می‌آید. در این طراحی، کاهش فشار در چند گام صورت می‌گیرد تا فشار خروجی کاملاً پایدار و بدون شوک به تجهیزات برسد.
رگلاتور دقیق (Precision Regulator)
برای ابزار دقیق، دستگاه‌های آزمایشگاهی یا خطوطی که حتی تغییرات جزئی فشار می‌تواند نتایج را تغییر دهد، از رگلاتورهای دقیق استفاده می‌شود. این مدل‌ها قادرند فشار خروجی را در محدوده‌ای بسیار باریک و دقیق کنترل کنند.
رگلاتور فیلتر‌دار (Filter Regulator)
ترکیبی از فیلتر و رگلاتور است که همزمان هم فشار را تنظیم می‌کند و هم ذرات گرد و غبار و رطوبت موجود در هوا را حذف می‌نماید. این نوع به‌ویژه در صنایع بسته‌بندی و غذایی کاربرد گسترده دارد.
رگلاتورهای خاص
برخی مدل‌ها برای شرایط ویژه طراحی شده‌اند، مانند رگلاتورهایی با مقاومت بالا در برابر خوردگی برای صنایع شیمیایی یا رگلاتورهای سبک و جمع‌وجور برای تجهیزات پزشکی و ابزارهای قابل‌حمل.
این تنوع نشان می‌دهد که انتخاب رگلاتور نباید صرفاً بر اساس قیمت یا دسترسی باشد؛ بلکه باید دقیقاً متناسب با شرایط عملیاتی و حساسیت فرآیند انتخاب شود.
استانداردها و کدهای فنی معروف رگلاتور پنوماتیک
رگلاتورهای پنوماتیک مانند بسیاری از تجهیزات صنعتی، با کدها و سری‌های مشخصی عرضه می‌شوند که بیانگر طراحی، کاربرد و ویژگی‌های فنی آن‌هاست. این کدها به مهندسان و تکنسین‌ها کمک می‌کنند تا در میان مدل‌های مختلف، سریع‌تر انتخاب درستی داشته باشند.
سری AR
یکی از رایج‌ترین رگلاتورهای عمومی است که برای مصارف استاندارد در خطوط هوای فشرده به‌کار می‌رود. قابلیت نصب آسان و تنظیم دقیق فشار در بازه‌های معمول صنعتی از ویژگی‌های بارز این سری است.
سری AFR
مدل‌هایی ترکیبی هستند که علاوه بر رگلاتور، فیلتر داخلی هم دارند. این ترکیب باعث می‌شود هم فشار تنظیم شود و هم ذرات گرد و غبار و رطوبت حذف شوند. این سری در صنایع بسته‌بندی و غذایی کاربرد فراوان دارد.

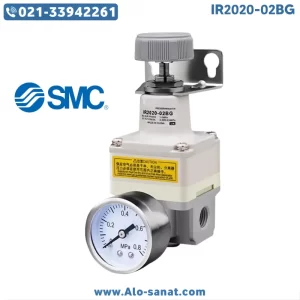

سری IR
رگلاتورهای دقیق یا Precision Regulators که برای ابزارهای حساس و دستگاه‌های آزمایشگاهی طراحی شده‌اند. این سری امکان کنترل فشار با دقت بسیار بالا را فراهم می‌کند.
سری AW
مدلی که در آن فیلتر، رگلاتور و گاهی روان‌کننده (Lubricator) در قالب یک واحد یکپارچه ارائه می‌شود. این طراحی، نگهداری سیستم را ساده‌تر و فضای نصب را کمتر می‌کند.
سری LFR
این سری برای کاربردهایی با نیاز به دبی بالا طراحی شده است. در صنایع بزرگ که مصرف هوای فشرده سنگین است، استفاده از LFR به دلیل توانایی در تأمین جریان بیشتر توصیه می‌شود.
برندهای معتبر
برندهایی مانند SMC، Festo، Airtac و Wika در بازار جهانی و ایران شناخته‌شده‌اند و هرکدام رگلاتورهایی با این سری‌ها تولید می‌کنند. انتخاب برند معتبر علاوه بر تضمین کیفیت، دسترسی آسان‌تر به قطعات یدکی و خدمات پس از فروش را هم فراهم می‌کند.
این کدها و استانداردها در واقع زبان مشترک میان تولیدکنندگان و مصرف‌کنندگان هستند؛ زبانی که باعث می‌شود نیاز صنعتی به‌سادگی به محصول مناسب ترجمه شود.
کاربردهای رگلاتور در صنایع مختلف
رگلاتور پنوماتیک تقریباً در تمام حوزه‌هایی که از هوای فشرده استفاده می‌شود، حضور دارد. وظیفه آن در هر صنعت یکسان است: رساندن فشار به سطحی پایدار و قابل‌اعتماد. اما اهمیت این نقش در هر بخش صنعتی جلوه‌ای متفاوت دارد.
خودروسازی
در خطوط مونتاژ خودرو، ده‌ها جک و ابزار پنوماتیک همزمان کار می‌کنند. کوچک‌ترین نوسان فشار می‌تواند باعث خطای مونتاژ یا توقف خط شود. رگلاتورها با تثبیت فشار، حرکت نرم و یکنواخت تجهیزات را تضمین می‌کنند.
صنایع بسته‌بندی و چاپ
در دستگاه‌های پرکن، لیبل‌زن و چاپگرهای صنعتی، یکنواختی فشار حیاتی است. رگلاتورهای فیلتر‌دار در این صنعت علاوه بر تنظیم فشار، ناخالصی‌ها را هم حذف می‌کنند تا کیفیت محصول نهایی کاهش نیابد.
صنایع الکترونیک و ابزار دقیق
برای مونتاژ بردهای الکترونیکی یا تجهیزات حساس، حتی تغییرات فشار در حد صدم بار می‌تواند مشکل‌ساز باشد. رگلاتورهای دقیق (Precision) در این حوزه جایگزین‌ناپذیرند.
تجهیزات پزشکی و آزمایشگاهی
دستگاه‌هایی مثل تجهیزات تنفسی، ابزارهای جراحی یا آزمایشگاهی به فشار کاملاً پایدار نیاز دارند. رگلاتورهای سبک و جمع‌وجور با دقت بالا در این صنایع به کار گرفته می‌شوند.
صنایع شیمیایی و نفت و گاز
در این صنایع، شرایط محیطی سخت‌تر است و رگلاتورها باید مقاومت بالایی در برابر خوردگی و تغییرات دما داشته باشند. مدل‌های خاص با متریال مقاوم در برابر اسید و مواد خورنده برای این حوزه ساخته می‌شوند.
به‌طور کلی، هر جا که هوای فشرده حضور دارد، رگلاتور پنوماتیک نیز به‌عنوان نگهبان فشار دیده می‌شود؛ فرقی نمی‌کند خط تولیدی پیچیده باشد یا یک ابزار کوچک دستی.
نکات انتخاب رگلاتور مناسب
انتخاب رگلاتور پنوماتیک یک تصمیم ساده نیست؛ زیرا اگر این قطعه درست انتخاب نشود، کل سیستم دچار افت راندمان و خرابی‌های مکرر خواهد شد. مهندسان برای انتخاب صحیح باید چند پارامتر کلیدی را در نظر بگیرند.
محدوده فشار کاری
هر رگلاتور برای یک بازه فشار مشخص طراحی شده است. انتخاب مدلی که فشار مورد نیاز سیستم را پوشش دهد، اولین گام در انتخاب درست است. استفاده از رگلاتور خارج از محدوده فشار کاری می‌تواند منجر به خرابی سریع یا نشتی مداوم شود.
دبی عبوری (Flow Rate)
اگر رگلاتور نتواند حجم هوای مورد نیاز تجهیزات را تأمین کند، افت فشار در خروجی اتفاق می‌افتد. بررسی دبی مورد نیاز کل مدار و تطبیق آن با ظرفیت رگلاتور، یک اصل حیاتی است.
دقت و حساسیت
در برخی صنایع، حتی تغییرات جزئی فشار می‌تواند کیفیت محصول را تحت تأثیر قرار دهد. در چنین مواردی باید از رگلاتورهای دقیق استفاده کرد، نه مدل‌های عمومی.
شرایط محیطی
وجود رطوبت بالا، گرد و غبار، مواد شیمیایی یا دمای شدید می‌تواند عمر رگلاتور را کاهش دهد. انتخاب مدلی با آب‌بندی و متریال مقاوم در برابر شرایط محیطی از اهمیت بالایی برخوردار است.
سهولت نصب و نگهداری
رگلاتوری که طراحی ساده و دسترسی آسان به قطعات مصرفی داشته باشد، در طولانی‌مدت هزینه‌های نگهداری کمتری تحمیل می‌کند.
به بیان دیگر، انتخاب رگلاتور مناسب یعنی ایجاد توازن میان نیاز واقعی سیستم و ویژگی‌های فنی قطعه. بی‌توجهی به هرکدام از این عوامل در آینده به معنای توقف‌های ناخواسته و هزینه‌های اضافی خواهد بود.
مشکلات و چالش‌های رایج در رگلاتورها
هیچ قطعه صنعتی بی‌نقص نیست و رگلاتور پنوماتیک هم از این قاعده مستثنی نیست. شناخت مشکلات متداول و دلایل آن‌ها کمک می‌کند تا از توقف‌های ناگهانی و هزینه‌های اضافی جلوگیری شود.
نشتی هوا
یکی از رایج‌ترین مشکلات، خرابی اورینگ‌ها و آب‌بندی‌های داخلی است. نشتی حتی در حد کم باعث افت فشار و افزایش مصرف انرژی می‌شود.
خرابی دیافراگم یا فنر
دیافراگم تحت فشار مداوم قرار دارد و در طول زمان ممکن است ترک‌بردارد یا خاصیت ارتجاعی خود را از دست بدهد. فنر هم با کارکرد طولانی شل می‌شود و دقت تنظیم فشار کاهش پیدا می‌کند.
انسداد مسیر هوا
وجود گرد و غبار، روغن یا رطوبت می‌تواند باعث گرفتگی مسیر عبور هوا در رگلاتور شود. این اتفاق هم فشار خروجی را ناپایدار می‌کند و هم بر طول عمر تجهیزات اثر منفی دارد.
مشکلات کالیبراسیون
اگر رگلاتور به‌طور دقیق تنظیم نشود، فشار خروجی با مقدار واقعی اختلاف خواهد داشت. این مشکل به‌ویژه در صنایع حساس که نیاز به فشار دقیق دارند، آسیب‌زا است.
محدودیت دبی
گاهی رگلاتور انتخاب‌شده توان تأمین جریان هوای کافی برای مصرف‌کننده‌ها را ندارد. در این حالت حتی اگر فشار خروجی روی مقدار مشخصی تنظیم شود، در عمل افت فشار محسوس دیده می‌شود.
این مشکلات معمولاً با سرویس و نگهداری منظم، استفاده از فیلترهای مناسب و انتخاب صحیح رگلاتور قابل پیشگیری هستند.
آینده رگلاتورهای پنوماتیک در صنعت
رگلاتورهای پنوماتیک هم مانند سایر اجزای سیستم‌های صنعتی، در مسیر تحول و پیشرفت قرار دارند. با توجه به روندهای جهانی در زمینه اتوماسیون، بهره‌وری انرژی و هوشمندسازی، آینده این تجهیزات روشن و پرچالش خواهد بود.
بهبود طراحی و مواد سازنده
پیشرفت در متریال‌های سبک و مقاوم باعث خواهد شد رگلاتورها دوام بیشتری داشته باشند و در عین حال وزن و حجم کمتری اشغال کنند. استفاده از پوشش‌های ضدخوردگی و آب‌بندی‌های نوین نیز طول عمر آن‌ها را در محیط‌های سخت افزایش می‌دهد.

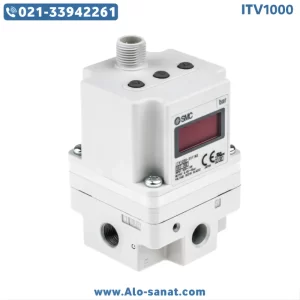

هوشمندسازی و سنسوردار شدن
یکی از مهم‌ترین تحولات، اضافه شدن سنسورهای فشار و واحدهای کنترلی دیجیتال به رگلاتورهاست. این تغییر امکان مانیتورینگ لحظه‌ای فشار و ارسال داده به سیستم‌های کنترلی را فراهم می‌کند. در نتیجه، رگلاتورها نه‌تنها نقش مکانیکی بلکه نقشی اطلاعاتی هم خواهند داشت.
سازگاری با انرژی پاک
با توجه به اهمیت کاهش مصرف انرژی، رگلاتورهای آینده به گونه‌ای طراحی می‌شوند که با حداقل هوای فشرده بیشترین راندمان را ایجاد کنند. این موضوع به‌ویژه برای صنایع بزرگ، صرفه‌جویی قابل‌توجهی به همراه خواهد داشت.
ادغام با سیستم‌های اتوماسیون پیشرفته
در خطوط تولید هوشمند، رگلاتورها بخشی از شبکه کنترلی یکپارچه خواهند بود. به این معنا که به‌صورت خودکار متناسب با شرایط بار، فشار خروجی خود را تغییر خواهند داد.
در مجموع، رگلاتور پنوماتیک از یک قطعه صرفاً مکانیکی به بخشی هوشمند و حیاتی از اتوماسیون صنعتی آینده تبدیل خواهد شد.
نتیجه‌گیری
رگلاتور پنوماتیک یکی از حیاتی‌ترین اجزای هر سیستم هوای فشرده است. این قطعه کوچک اما تعیین‌کننده، وظیفه دارد فشار ورودی متغیر و پرنوسان کمپرسور را به سطحی پایدار و ایمن برساند. در نتیجه، تجهیزات پنوماتیک با راندمان بالا، دقت کافی و عمر طولانی‌تر کار خواهند کرد.
کاربرد گسترده رگلاتورها در صنایعی چون خودروسازی، بسته‌بندی، پزشکی و ابزار دقیق نشان می‌دهد که بدون آن‌ها، اتوماسیون صنعتی مدرن عملاً امکان‌پذیر نیست. با این حال، انتخاب درست، سرویس منظم و استفاده از برندهای معتبر کلید بهره‌مندی از مزایای واقعی رگلاتور است. آینده نیز به سمت رگلاتورهای هوشمند و یکپارچه با سیستم‌های کنترل پیشرفته پیش می‌رود؛ جایی که این قطعه نه‌تنها فشار را تنظیم می‌کند، بلکه اطلاعات حیاتی سیستم را نیز منتقل خواهد کرد.
پرسش و پاسخ (FAQ)
تفاوت رگلاتور با فیلتررگلاتور چیست؟
رگلاتور تنها فشار را تنظیم می‌کند، اما فیلتررگلاتور علاوه بر تنظیم فشار، ذرات گردوغبار و رطوبت هوا را نیز حذف می‌کند.
آیا رگلاتور می‌تواند فشار را به صفر برساند؟
خیر، رگلاتور برای ثابت نگه‌داشتن فشار در بازه‌ای مشخص طراحی شده است. برای قطع کامل جریان باید از شیرهای قطع‌و‌وصل استفاده شود.
بیشترین دقتی که یک رگلاتور می‌تواند داشته باشد چقدر است؟
رگلاتورهای دقیق قادرند فشار را با تلورانس بسیار کم (در حد صدم بار) کنترل کنند و معمولاً در ابزار دقیق و صنایع حساس کاربرد دارند.
کدام برندها در ایران بیشترین کاربرد را دارند؟
برندهایی مانند SMC، Festo، Airtac و Wika از رایج‌ترین و معتبرترین گزینه‌ها هستند که در بازار ایران نیز دسترسی آسانی به آن‌ها وجود دارد.
