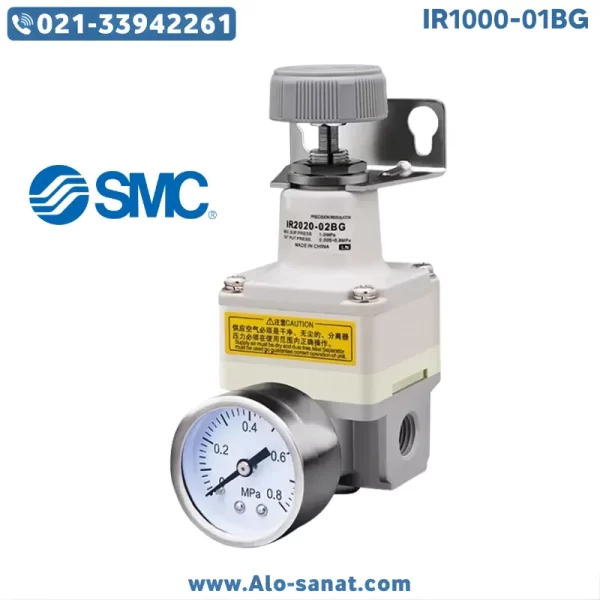

رگلاتور حساس SMC مدل IR1000-01 BG

رگلاتور حساس SMC مدل IR1000-01 BG یکی از پرکاربردترین رگلاتورهای دقیق پنوماتیکی در صنعت است که برای کنترل فشار هوای فشرده با دقت بالا طراحی شده است. این مدل از سری IR شرکت SMC ژاپن بوده و با ساختار مهندسی‌شده، قابلیت تنظیم و تثبیت فشار خروجی را حتی در صورت تغییر فشار ورودی یا دبی جریان حفظ می‌کند. رگلاتور IR1000-01BG در صنایع مختلف مانند ابزار دقیق، اتوماسیون صنعتی، خطوط تولید الکترونیکی و سیستم‌های کنترلی حساس، مورد استفاده گسترده قرار دارد.

معرفی رگلاتور حساس SMC مدل IR1000-01 BG

رگلاتور SMC مدل IR1000-01 BG یکی از محصولات سری IR شرکت اس‌ام‌سی است که برای کاربردهایی طراحی شده که در آن‌ها ثبات فشار و واکنش سریع اهمیت حیاتی دارد. این رگلاتور از نوع حساس (Precision Regulator) است و برای کنترل فشار خروجی در محدوده پایین با دقت بالا استفاده می‌شود.

ساختار داخلی آن از دیافراگم با حساسیت بالا، سوپاپ دقیق و فنر کنترل قوی تشکیل شده است. این اجزا با هم موجب می‌شوند فشار خروجی حتی در مواجهه با نوسانات فشار ورودی تغییر محسوسی نداشته باشد. طراحی کم‌حجم، عملکرد نرم و سازگاری بالا با سیستم‌های پنوماتیک از ویژگی‌های شاخص این مدل محسوب می‌شود.

SMC در طراحی این مدل از فناوری مخصوص خود برای کاهش اصطکاک داخلی استفاده کرده است، به همین دلیل واکنش رگلاتور نسبت به تغییرات بسیار سریع و پایدار است. این ویژگی برای خطوط تولید خودکار و تجهیزات اندازه‌گیری دقیق اهمیت زیادی دارد.

مزایای استفاده از رگلاتور حساس SMC مدل IR1000-01BG

استفاده از رگلاتور دقیق SMC مدل IR1000-01BG مزایای متعددی دارد که موجب شده در بسیاری از سیستم‌های کنترلی دقیق به عنوان گزینه‌ای استاندارد مورد استفاده قرار گیرد:

1. دقت بسیار بالا در تنظیم فشار: عملکرد دیافراگم و سوپاپ باعث می‌شود تغییرات فشار خروجی کمتر از ±0.1٪ محدوده تنظیم باشد.

2. پایداری بلندمدت: حتی در صورت استفاده مداوم، فشار خروجی بدون نیاز به تنظیم مجدد ثابت باقی می‌ماند.

3. واکنش سریع: تغییرات لحظه‌ای در فشار ورودی بلافاصله اصلاح می‌شود.

4. وزن سبک و طراحی فشرده: نصب آسان و مناسب برای فضاهای محدود در تابلوهای کنترل و خطوط هوای فشرده.

5. مناسب برای سیستم‌های دقیق: قابل استفاده در تجهیزات آزمایشگاهی، ماشین‌آلات CNC، سیستم‌های تست و ابزارهای کنترلی حساس.

6. کیفیت ساخت بالا: تولید ژاپن با کنترل کیفی دقیق و استفاده از متریال مقاوم در برابر خوردگی.

جزئیات فنی رگلاتور حساس SMC مدل IR1000-01BG

• برند: اس‌ام‌سی (SMC)

• مدل: IR1000-01BG

• نوع عملکرد: رگلاتور حساس (Precision Air Regulator)

• محدوده فشار ورودی: 0 تا 10 بار (0 تا 1.0 MPa)

• محدوده فشار خروجی: 0 تا 1 بار (0 تا 0.1 MPa)

• حداکثر فشار کاری: 1.5 MPa

• دقت تنظیم فشار: ±0.1% از مقدار خروجی تنظیم‌شده

• نوع اتصال: رزوه‌ای (1/8 اینچ)

• جنس بدنه: آلومینیوم با پوشش ضد خوردگی آنودایز شده

• جنس دیافراگم: نیتریل بوتادین (NBR)

• نوع تخلیه: Relieving Type (دارای تخلیه خودکار)

• محدوده دمای کاری: 5 تا 60 درجه سانتی‌گراد

• نوع نصب: پنلی یا دیواری

• وزن تقریبی: حدود 200 گرم

• کلاس حفاظتی: IP40

• فشار سنج قابل نصب: 1/8 اینچ

• کشور سازنده: ژاپن

نحوه عملکرد رگلاتور حساس SMC مدل IR1000-01BG

رگلاتور حساس SMC مدل IR1000-01BG با مکانیزم دیافراگمی دقیق کار می‌کند. فشار هوای ورودی وارد محفظه می‌شود و به دیافراگم منتقل می‌گردد. فنر تنظیمی در قسمت بالایی با توجه به مقدار تنظیم‌شده، نیرویی مخالف ایجاد می‌کند تا فشار خروجی در سطح ثابت باقی بماند.

هنگامی‌که فشار خروجی افزایش یابد، دیافراگم بالا می‌رود و سوپاپ تخلیه باز می‌شود تا فشار اضافی از طریق مسیر تخلیه خارج شود. در صورت کاهش فشار خروجی، دیافراگم پایین می‌آید و مسیر ورودی باز می‌شود تا فشار هوا افزایش یابد. این تعادل مداوم میان دیافراگم، فنر و سوپاپ باعث پایداری چشمگیر در فشار خروجی می‌شود.

کاربردهای رگلاتور SMC مدل IR1000-01BG

رگلاتور دقیق SMC مدل IR1000-01BG در کاربردهایی به کار می‌رود که نیاز به کنترل دقیق فشار دارند. از جمله این کاربردها می‌توان به موارد زیر اشاره کرد:

• کنترل فشار در خطوط ابزار دقیق (Instrumentation Lines)

• تنظیم فشار در ماشین‌آلات CNC و تجهیزات اتوماسیون صنعتی

• استفاده در سیستم‌های تست نشتی یا تست فشار دقیق

• سیستم‌های توزیع هوای فشرده با فشار پایین

• تجهیزات پزشکی، بسته‌بندی و داروسازی

• آزمایشگاه‌های صنعتی برای کنترل دقیق فشار هوا در تجهیزات تست

به دلیل عملکرد پایدار و واکنش سریع، این مدل برای دستگاه‌هایی که کوچک‌ترین نوسان فشار می‌تواند در عملکرد آن‌ها تأثیر بگذارد، بسیار مناسب است.

تفاوت رگلاتور SMC مدل IR1000-01BG با مدل‌های مشابه

رگلاتور IR1000-01BG نسبت به مدل IR2000-02BG کوچکتر و مخصوص فشارهای پایین‌تر طراحی شده است. در حالی که مدل IR2000 فشار تا 2 بار را پشتیبانی می‌کند، مدل IR1000 برای دقت بالاتر در محدوده فشارهای زیر 1 بار مناسب‌تر است.
همچنین طراحی سبک‌تر و رزوه 1/8 اینچی آن، نصب آسان‌تری را در فضاهای محدود فراهم می‌کند. این مدل در خطوط کنترل دقیق یا تجهیزات اندازه‌گیری که به فشار پایین و حساس نیاز دارند، کاربرد بیشتری دارد.

مزایای طراحی ژاپنی در رگلاتور حساس SMC مدل IR1000-01BG

شرکت SMC ژاپن با سابقه طولانی در تولید تجهیزات پنوماتیکی، این مدل را با استفاده از فناوری پیشرفته و کنترل کیفی بسیار دقیق تولید کرده است.
برتری اصلی در طراحی رگلاتور IR1000-01BG در عملکرد نرم، تنظیم دقیق و دوام طولانی آن است. استفاده از آلیاژ آلومینیومی سبک اما مقاوم باعث کاهش وزن کلی و افزایش مقاومت در برابر رطوبت و خوردگی شده است.
همچنین ساختار ساده اما کارآمد داخلی باعث می‌شود تعمیر و سرویس آن به آسانی انجام گیرد و هزینه نگهداری در طول زمان کاهش یابد.

نکات نصب رگلاتور SMC مدل IR1000-01BG

برای عملکرد صحیح و طول عمر بیشتر رگلاتور، رعایت موارد زیر ضروری است:

1. جهت نصب: رگلاتور باید در جهت جریان صحیح و به صورت عمودی نصب شود.

2. فیلتر هوای ورودی: حتماً از فیلتر 5 میکرون برای حذف رطوبت و ذرات قبل از رگلاتور استفاده شود.

3. محیط نصب: در محیط‌های خشک و بدون ارتعاش نصب گردد تا دقت عملکرد حفظ شود.

4. گیج فشار: برای مانیتورینگ بهتر فشار خروجی، از فشارسنج 1/8 اینچ مناسب استفاده شود.

5. تخلیه فشار: قبل از تنظیم یا سرویس، هوای سیستم باید کاملاً تخلیه شود.

6. اتصالات رزوه‌ای: از نوار تفلون استاندارد استفاده شود تا نشتی هوا جلوگیری گردد.

نگهداری و سرویس رگلاتور حساس SMC مدل IR1000-01BG

رعایت اصول نگهداری صحیح موجب افزایش عمر مفید دستگاه می‌شود:

• به‌صورت دوره‌ای مسیر عبور هوا و دیافراگم بررسی شود.

• در صورت افت دقت در فشار خروجی، اورینگ و دیافراگم تعویض گردد.

• فشار ورودی نباید از حد مجاز 10 بار تجاوز کند.

• هر 6 ماه فیلتر هوای سیستم بازبینی و تمیز شود.

• از روغن یا روان‌کننده غیرمجاز در مسیر هوا استفاده نشود.

راهنمای انتخاب رگلاتور حساس SMC مدل IR1000-01BG

در انتخاب رگلاتور باید موارد زیر مدنظر قرار گیرد:

1. محدوده فشار خروجی مورد نیاز (در این مدل تا 1 بار).

2. دبی جریان مصرفی سیستم.

3. سایز اتصال رزوه‌ای و فضای نصب.

4. دمای محیط کاری.

5. نوع سیستم (آزمایشگاهی یا صنعتی).

مدل IR1000-01BG برای سیستم‌های کوچک، دقیق و کم‌فشار بهترین گزینه است و در خطوطی که فشار بسیار پایدار لازم دارند، عملکردی ایده‌آل ارائه می‌دهد.

جمع‌بندی

رگلاتور حساس SMC مدل IR1000-01BG یکی از دقیق‌ترین رگلاتورهای هوای فشرده در بازار است که با کیفیت ساخت بالا، طراحی سبک، و دقت فوق‌العاده در کنترل فشار، به عنوان انتخاب اول مهندسان در صنایع دقیق شناخته می‌شود. این رگلاتور علاوه بر پایداری عالی، عمر طولانی و واکنش سریع در تنظیم فشار، قابلیت نصب آسان و نگهداری ساده‌ای دارد.
اگر نیاز به کنترل فشار با دقت بالا در سیستم‌های اتوماسیون یا ابزار دقیق دارید، مدل IR1000-01BG از برند SMC انتخابی مطمئن و اقتصادی است.

پرسش و پاسخ (FAQ)

سؤال ۱: آیا رگلاتور SMC مدل IR1000-01BG برای هوای مرطوب مناسب است؟
پاسخ: خیر، استفاده از فیلتر رطوبت‌گیر قبل از رگلاتور ضروری است تا از آسیب به دیافراگم جلوگیری شود.

سؤال ۲: تفاوت اصلی بین رگلاتور IR1000 و IR2000 چیست؟
پاسخ: مدل IR1000 برای فشارهای پایین‌تر و دقت بالاتر طراحی شده، درحالی‌که IR2000 محدوده فشار بیشتری را پوشش می‌دهد.

سؤال ۳: آیا رگلاتور SMC مدل IR1000-01BG قابل نصب به‌صورت افقی است؟
پاسخ: بله، اما نصب عمودی توصیه می‌شود تا دقت فشار در طولانی‌مدت ثابت بماند.

سؤال ۴: چه نوع گیج فشاری برای این مدل مناسب است؟
پاسخ: گیج با محدوده 0 تا 1 بار و رزوه 1/8 اینچ دقیق‌ترین عملکرد را برای این رگلاتور فراهم می‌کند.

سؤال ۵: هر چند وقت یکبار باید رگلاتور SMC مدل IR1000-01BG سرویس شود؟
پاسخ: در شرایط کاری معمولی، بررسی هر شش ماه یکبار و تعویض قطعات مصرفی سالی یکبار توصیه می‌شود.
