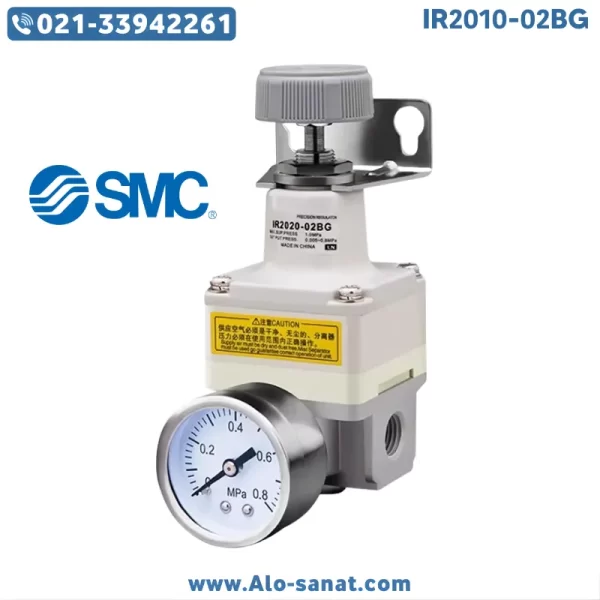

رگلاتور حساس SMC مدل IR2010-02 BG

رگلاتور حساس SMC مدل IR2010-02BG یکی از پیشرفته‌ترین رگلاتورهای کنترل فشار هوای فشرده در صنعت پنوماتیک است. این محصول از سری IR شرکت SMC ژاپن بوده و با هدف دستیابی به ثبات فشار، دقت بالا و واکنش سریع طراحی شده است. مهندسان در صنایع ابزار دقیق، اتوماسیون صنعتی و خطوط تولید برای کنترل فشار در محدوده مشخص و ثابت از این رگلاتور استفاده می‌کنند. ساختار مکانیکی قوی، دقت در تنظیم و طراحی فشرده، این مدل را به یکی از پرکاربردترین رگلاتورهای صنعتی در کلاس خود تبدیل کرده است.

معرفی رگلاتور حساس SMC مدل IR2010-02BG

رگلاتور SMC مدل IR2010-02BG یکی از مدل‌های میانی سری IR است که برای تنظیم دقیق فشار در محدوده متوسط تا پایین طراحی شده است. این مدل برای سیستم‌هایی کاربرد دارد که در آن ثبات فشار خروجی و واکنش سریع به تغییرات فشار ورودی اهمیت بالایی دارد.

در طراحی این رگلاتور از دیافراگم بسیار حساس و سوپاپ کنترل دقیق استفاده شده است تا فشار خروجی همیشه ثابت بماند، حتی در صورت تغییر ناگهانی فشار ورودی. بدنه آلومینیومی آن با پوشش ضد خوردگی ساخته شده و تمامی اجزای داخلی با دقت مهندسی بالا تولید شده‌اند تا در شرایط کاری سخت صنعتی، عملکردی پایدار داشته باشند.

از دیگر ویژگی‌های شاخص این مدل می‌توان به قابلیت تنظیم آسان، حساسیت بالا و طراحی فشرده اشاره کرد که باعث می‌شود نصب آن در خطوط هوای فشرده یا تابلوهای کنترل پنوماتیک به‌راحتی انجام شود. رگلاتور IR2010-02BG به‌ویژه در سیستم‌های ابزار دقیق، دستگاه‌های CNC، خطوط بسته‌بندی خودکار و تجهیزات آزمایشگاهی مورد استفاده قرار می‌گیرد.

مزایا استفاده از رگلاتور حساس SMC مدل IR2010-02BG

استفاده از رگلاتور دقیق SMC مدل IR2010-02BG در خطوط تولید صنعتی و سیستم‌های کنترلی مزایای متعددی دارد که آن را به گزینه‌ای مطمئن برای تنظیم فشار تبدیل کرده است:

1. دقت بالا در تنظیم فشار خروجی: این مدل قادر است فشار خروجی را با انحراف کمتر از ±0.1% حفظ کند.

2. پایداری بلندمدت: طراحی دقیق دیافراگم و فنر کنترل، ثبات فشار را در طولانی‌مدت تضمین می‌کند.

3. واکنش سریع به تغییرات فشار ورودی: سیستم داخلی با زمان پاسخ کوتاه به‌سرعت تغییرات را جبران می‌کند.

4. طراحی مقاوم و سبک: بدنه آلومینیومی با پوشش ضد زنگ و وزن کم، نصب آسان را ممکن می‌سازد.

5. قابل استفاده در شرایط مختلف محیطی: این رگلاتور توانایی کار در دماهای 5 تا 60 درجه سانتی‌گراد را دارد.

6. بدون نیاز به روغن‌کاری: عملکرد روان و دقیق بدون نیاز به روان‌کننده، مناسب برای سیستم‌های هوای خشک.

جزئیات فنی رگلاتور حساس SMC مدل IR2010-02BG

• برند: اس‌ام‌سی (SMC)

• مدل: IR2010-02BG

• نوع عملکرد: رگلاتور حساس تنظیم فشار دقیق (Precision Regulator)

• محدوده فشار ورودی: 0 تا 10 بار (0 تا 1.0 MPa)

• محدوده فشار خروجی: 0 تا 2 بار (0 تا 0.2 MPa)

• حداکثر فشار کاری: 1.5 MPa

• دقت تنظیم فشار: ±0.1% از مقدار خروجی تنظیم‌شده

• نوع اتصال: رزوه‌ای (1/4 اینچ BSP یا NPT)

• نوع تخلیه: Relieving Type (دارای سیستم تخلیه داخلی)

• جنس بدنه: آلومینیوم آنودایز شده با مقاومت بالا در برابر خوردگی

• جنس دیافراگم: NBR (نیتریل بوتادین)

• وزن تقریبی: 250 گرم

• محدوده دمای کاری: 5 تا 60 درجه سانتی‌گراد

• نوع نصب: دیواری، پنلی یا روی لاین هوا

• ورودی گیج فشار: 1/8 اینچ

• کلاس حفاظتی: IP40

• کشور سازنده: ژاپن

نحوه عملکرد رگلاتور حساس SMC مدل IR2010-02BG

رگلاتور SMC مدل IR2010-02BG از مکانیزم دیافراگمی بسیار دقیق برای کنترل فشار استفاده می‌کند. عملکرد آن به این صورت است که فشار ورودی به دیافراگم منتقل می‌شود و فنر کنترل با نیروی تنظیم‌شده خود تعادل فشار خروجی را حفظ می‌کند.

در صورتی‌که فشار خروجی از مقدار تنظیم‌شده بیشتر شود، سوپاپ تخلیه باز شده و هوای اضافی از مسیر تخلیه خارج می‌شود. برعکس، اگر فشار کاهش یابد، مسیر ورودی باز شده و جریان هوای فشرده افزایش می‌یابد تا فشار خروجی به مقدار تعیین‌شده بازگردد. این فرآیند به‌صورت مداوم تکرار می‌شود تا فشار خروجی همیشه در سطح ثابت باقی بماند.

مکانیزم دقیق و طراحی پایدار این رگلاتور باعث شده که در سیستم‌هایی با حساسیت بالا (مانند دستگاه‌های اندازه‌گیری یا خطوط تست فشار) عملکرد بی‌نقصی ارائه دهد.

کاربردهای رگلاتور حساس SMC مدل IR2010-02BG

این رگلاتور به دلیل دقت و پایداری بالا در صنایع متنوعی مورد استفاده قرار می‌گیرد، از جمله:

• خطوط تولید اتوماسیون صنعتی

• سیستم‌های ابزار دقیق و کنترلی

• تجهیزات تست و اندازه‌گیری فشار

• ماشین‌آلات CNC و سیستم‌های رباتیک

• صنایع بسته‌بندی و داروسازی

• سیستم‌های پنوماتیک حساس با نیاز به کنترل فشار دقیق

در تمام این موارد، هدف اصلی استفاده از رگلاتور SMC مدل IR2010-02BG حفظ دقت و ثبات فشار برای بهبود عملکرد و کاهش استهلاک تجهیزات است.

تفاوت رگلاتور SMC مدل IR2010-02BG با مدل‌های مشابه

رگلاتور IR2010 از نظر طراحی و عملکرد شباهت زیادی به مدل‌های IR1000 و IR2000 دارد، اما تفاوت اصلی آن در محدوده فشار خروجی و ظرفیت جریان است. این مدل برای فشارهای متوسط تا 2 بار طراحی شده است، درحالی‌که مدل IR1000 برای فشارهای پایین‌تر (تا 1 بار) و مدل IR3000 برای فشارهای بالاتر (تا 4 بار) استفاده می‌شود.

از لحاظ دقت و پایداری، مدل IR2010 یکی از متعادل‌ترین گزینه‌ها در میان رگلاتورهای سری IR است. طراحی آن به گونه‌ای است که دقت بالای مدل‌های حساس‌تر را با ظرفیت جریان بیشتر ترکیب می‌کند.

ویژگی‌های طراحی ژاپنی در رگلاتور حساس SMC مدل IR2010-02BG

رگلاتورهای SMC همواره به کیفیت ساخت و دقت بالا مشهور هستند. مدل IR2010-02BG نیز از این قاعده مستثنا نیست. بدنه آلومینیومی با روکش آنودایز، مقاومت بسیار بالا در برابر خوردگی ایجاد می‌کند.
دیافراگم مقاوم از جنس NBR باعث افزایش طول عمر دستگاه و ثبات فشار در طولانی‌مدت می‌شود. علاوه بر این، فنر تنظیمی فولادی با عملیات حرارتی دقیق ساخته شده تا دقت و حساسیت تنظیم در طول زمان کاهش پیدا نکند.

طراحی داخلی این مدل به گونه‌ای انجام شده که افت فشار در مسیر جریان به حداقل برسد، در نتیجه کارایی انرژی سیستم نیز بهبود می‌یابد.

نکات نصب رگلاتور حساس SMC مدل IR2010-02BG

برای حفظ دقت و افزایش عمر مفید دستگاه رعایت موارد زیر در نصب توصیه می‌شود:

1. جهت جریان: رگلاتور باید مطابق فلش درج‌شده روی بدنه نصب شود.

2. فیلتر هوا: پیش از نصب، حتماً از فیلتر 5 میکرون برای حذف ذرات و رطوبت در مسیر ورودی استفاده شود.

3. نصب عمودی: بهترین عملکرد در حالت عمودی به‌دست می‌آید.

4. گیج فشار: برای کنترل بهتر فشار خروجی، گیج فشار استاندارد روی پورت مخصوص نصب گردد.

5. تخلیه فشار: پیش از تنظیم یا تعمیر، فشار سیستم کاملاً تخلیه شود.

6. عدم روغن‌کاری: رگلاتور نباید با روغن در تماس باشد زیرا باعث خرابی دیافراگم می‌شود.

نگهداری و سرویس رگلاتور حساس SMC مدل IR2010-02BG

رگلاتور SMC مدل IR2010-02BG نیاز کمی به سرویس دارد اما نگهداری منظم عملکرد آن را تضمین می‌کند:

• هر 6 ماه مسیر هوای ورودی بررسی و تمیز شود.

• در صورت کاهش دقت، دیافراگم و اورینگ‌ها تعویض گردند.

• از تجاوز فشار ورودی بیش از 10 بار خودداری شود.

• در صورت مشاهده نشتی، سوپاپ تخلیه بررسی شود.

• فیلتر هوای سیستم به‌صورت دوره‌ای تمیز یا تعویض شود.

راهنمای انتخاب رگلاتور SMC مدل IR2010-02BG

در هنگام انتخاب رگلاتور مناسب، باید به موارد زیر توجه شود:

1. محدوده فشار مورد نیاز (در این مدل تا 2 بار).

2. دبی جریان مورد نیاز سیستم.

3. نوع رزوه و اندازه اتصال (1/4 اینچ).

4. شرایط محیط کاری شامل دما و رطوبت.

5. سطح دقت و ثبات مورد انتظار از سیستم.

برای سیستم‌هایی که نیاز به فشار خروجی متوسط و دقیق دارند، مدل IR2010-02BG از برند SMC بهترین گزینه است.

جمع‌بندی

رگلاتور حساس SMC مدل IR2010-02BG ترکیبی از دقت، پایداری و دوام است. طراحی دقیق ژاپنی، عملکرد سریع و ساختار مقاوم آن باعث شده تا یکی از پرطرفدارترین رگلاتورهای دقیق در صنایع مختلف باشد. از سیستم‌های اتوماسیون گرفته تا ابزارهای اندازه‌گیری، این مدل توانسته اعتماد متخصصان را به خود جلب کند. اگر در سیستم خود به تنظیم دقیق و پایدار فشار نیاز دارید، رگلاتور SMC مدل IR2010-02BG گزینه‌ای ایده‌آل و مطمئن خواهد بود.

پرسش و پاسخ (FAQ)

سؤال ۱: آیا رگلاتور SMC مدل IR2010-02BG برای فشارهای بالاتر از 2 بار قابل استفاده است؟
پاسخ: خیر، این مدل برای فشارهای خروجی تا 2 بار طراحی شده است. برای فشارهای بالاتر مدل IR3000 پیشنهاد می‌شود.

سؤال ۲: آیا می‌توان این رگلاتور را به‌صورت افقی نصب کرد؟
پاسخ: بله، اما نصب عمودی باعث دقت بیشتر در عملکرد خواهد شد.

سؤال ۳: تفاوت بین رگلاتورهای IR2010 و IR2020 چیست؟
پاسخ: مدل IR2020 محدوده فشار خروجی بالاتری دارد (تا 4 بار) و برای کاربردهای صنعتی سنگین‌تر استفاده می‌شود.

سؤال ۴: آیا رگلاتور SMC مدل IR2010-02BG به تعمیر خاصی نیاز دارد؟
پاسخ: این مدل به‌ندرت نیاز به تعمیر دارد؛ فقط تمیزکاری دوره‌ای و بررسی دیافراگم کافی است.

سؤال ۵: آیا می‌توان از این رگلاتور در سیستم‌های خلا استفاده کرد؟
پاسخ: خیر، این مدل برای هوای فشرده طراحی شده است و برای خلا باید از رگلاتورهای مخصوص استفاده شود.
