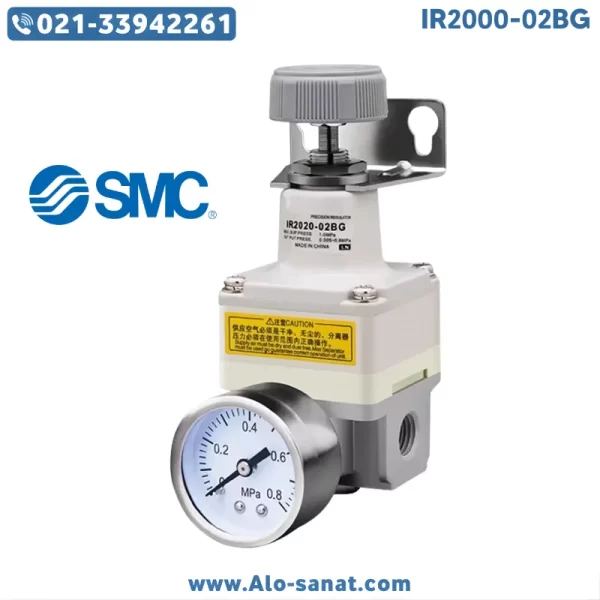

رگلاتور حساس SMC مدل IR2000-02 BG

رگلاتور حساس SMC مدل IR2000-02 BG یکی از پرکاربردترین و دقیق‌ترین تجهیزات تنظیم فشار در سیستم‌های پنوماتیکی است. این مدل از سری IR شرکت اس‌ام‌سی با هدف دستیابی به کنترل دقیق و پایدار فشار هوای فشرده طراحی شده است. عملکرد رگلاتور به گونه‌ای است که حتی با تغییر جریان یا نوسان فشار ورودی، فشار خروجی را با ثبات کامل حفظ می‌کند. استفاده از طراحی دقیق و متریال مقاوم باعث شده این رگلاتور برای کاربردهای حساس در خطوط تولید، تجهیزات آزمایشگاهی و ابزارهای دقیق گزینه‌ای ایده‌آل باشد.

معرفی رگلاتور حساس SMC مدل IR2000-02 BG

رگلاتور SMC مدل IR2000-02BG (Sensitive Regulator SMC IR2000-02 BG) یکی از اعضای سری معروف IR اس‌ام‌سی است که به‌ویژه برای کنترل فشار هوای دقیق در سیستم‌های پنوماتیک طراحی شده است. این مدل توانایی حفظ فشار خروجی ثابت را حتی در زمان نوسان فشار ورودی داراست و به همین دلیل در صنایعی که نیاز به پایداری فشار بالا دارند، کاربرد فراوانی دارد.

ساختار داخلی رگلاتور حساس SMC از دیافراگم‌های بسیار دقیق، فنر کنترل دقیق و مجرای هوا با طراحی خاص تشکیل شده است که مجموعاً باعث ایجاد واکنش سریع و عملکرد پایدار می‌شود. وزن سبک، طراحی فشرده و مقاومت بالا در برابر ارتعاشات محیطی از دیگر ویژگی‌های برجسته این مدل است.

بدنه این رگلاتور معمولاً از آلومینیوم یا آلیاژهای سبک با پوشش ضدخوردگی ساخته شده است تا طول عمر آن در محیط‌های صنعتی بالا باشد. رگلاتور حساس SMC مدل IR2000-02BG با طراحی ارگونومیک خود به‌راحتی در تابلوهای کنترل یا خطوط هوای فشرده نصب می‌شود و نیاز به تعمیر و نگهداری خاصی ندارد.

مزایا استفاده از رگلاتور حساس SMC مدل IR2000-02BG

استفاده از رگلاتور حساس SMC مدل IR2000-02BG مزایای متعددی را برای سیستم‌های کنترل فشار فراهم می‌کند که باعث شده در صنایع گوناگون مورد توجه قرار گیرد:

1. دقت بالا در تنظیم فشار: طراحی دقیق داخلی باعث می‌شود فشار خروجی در محدوده‌ای بسیار پایدار و بدون نوسان باقی بماند.

2. پایداری عملکرد: تغییرات فشار ورودی یا جریان هوا تأثیری بر فشار خروجی ندارد.

3. واکنش سریع: به لطف طراحی حساس دیافراگم و سوپاپ داخلی، رگلاتور در برابر تغییرات فشار، پاسخ فوری ارائه می‌دهد.

4. دوام و طول عمر بالا: بدنه مقاوم و قطعات باکیفیت ژاپنی باعث افزایش عمر کاری رگلاتور می‌شود.

5. نصب آسان: طراحی فشرده و محل‌های اتصال استاندارد امکان نصب آسان در خطوط مختلف را فراهم می‌کند.

6. مناسب برای کاربردهای دقیق: قابل استفاده در تجهیزات آزمایشگاهی، ابزار دقیق و خطوط تولید با نیاز به فشار ثابت.

جزئیات فنی رگلاتور SMC مدل IR2000-02BG

• برند: اس‌ام‌سی (SMC)

• مدل: IR2000-02BG

• نوع عملکرد: رگلاتور حساس تنظیم فشار (Precision Pressure Regulator)

• محدوده فشار ورودی: 0 تا 10 بار (0 تا 1.0 MPa)

• محدوده فشار خروجی: 0 تا 2 بار (0 تا 0.2 MPa)

• حداکثر فشار کاری: 1.5 MPa

• دقت تنظیم فشار: ±0.1% از محدوده خروجی

• نوع اتصال: رزوه‌ای (1/4 اینچ)

• جنس بدنه: آلومینیوم مقاوم با پوشش ضد خوردگی

• جنس دیافراگم: نیتریل بوتادین (NBR) یا EPDM بسته به مدل

• وزن تقریبی: حدود 230 گرم

• نوع نصب: دیواری، پنلی یا مستقیم در خط هوا

• کلاس حفاظتی: IP40

• دمای کاری: از 5 تا 60 درجه سانتی‌گراد

• قابلیت تخلیه داخلی (Relieving Type): دارد

• ورودی گیج: قابل نصب فشارسنج 1/8 اینچ برای مانیتورینگ

• کشور سازنده: ژاپن

نحوه عملکرد رگلاتور حساس اس ام سی مدل IR2000-02BG

رگلاتور حساس SMC مدل IR2000-02BG با کنترل جریان هوا از طریق دیافراگم و فنر داخلی، فشار خروجی را در سطحی ثابت نگه می‌دارد. زمانی که فشار خروجی از مقدار تنظیم‌شده بالاتر می‌رود، دیافراگم به سمت بالا حرکت کرده و سوپاپ تخلیه را باز می‌کند تا فشار اضافی تخلیه شود. برعکس، زمانی که فشار خروجی کاهش می‌یابد، فنر تنظیم‌کننده سوپاپ ورودی را باز کرده و هوای فشرده را برای حفظ تعادل وارد سیستم می‌کند.

این عملکرد پیوسته باعث می‌شود فشار خروجی همواره در محدوده تنظیم‌شده باقی بماند. به‌دلیل طراحی بسیار دقیق، این رگلاتور حتی در سیستم‌هایی که جریان کم یا نوسان زیاد دارند، فشار را بدون تغییر محسوس ثابت نگه می‌دارد.

کاربردهای رگلاتور SMC مدل IR2000-02BG

رگلاتور حساس SMC مدل IR2000-02BG در صنایع مختلفی مورد استفاده قرار می‌گیرد که نیاز به کنترل دقیق فشار هوا دارند، از جمله:

• خطوط تولید تجهیزات الکترونیکی

• ابزارهای پنوماتیکی دقیق

• دستگاه‌های اندازه‌گیری و تست فشار

• سیستم‌های اتوماسیون و رباتیک

• صنایع داروسازی و بسته‌بندی

• خطوط مونتاژ با نیاز به فشار ثابت

• سیستم‌های هوای آزمایشگاهی
  به‌دلیل دقت بالا، این رگلاتور در کاربردهایی که کوچک‌ترین تغییر فشار می‌تواند روی عملکرد تجهیزات اثر بگذارد، عملکردی قابل‌اعتماد ارائه می‌دهد.

تفاوت رگلاتور SMC مدل IR2000-02BG با مدل‌های مشابه

در مقایسه با رگلاتورهای عمومی، مدل IR2000-02BG از سری Precision Regulator محسوب می‌شود که دقت بالاتری در حفظ فشار خروجی دارد.
در مقایسه با مدل IR3000 یا IR4000، مدل IR2000 دارای ابعاد کوچکتر و دبی جریان پایین‌تر است که آن را برای خطوط کنترل دقیق و ابزارآلات حساس مناسب‌تر می‌سازد.
درحالی‌که IR3000 برای فشارهای بالاتر و جریان‌های زیاد طراحی شده، مدل IR2000 گزینه‌ای بهینه برای سیستم‌های با حجم کم اما نیازمند پایداری بالا است.

نکات نصب رگلاتور حساس SMC مدل IR2000-02BG

1. نحوه قرارگیری: رگلاتور باید در مسیر مستقیم جریان و در حالت عمودی نصب شود تا فشار به‌درستی تنظیم گردد.

2. فیلتر هوای ورودی: هوای ورودی باید عاری از رطوبت و ذرات معلق باشد؛ استفاده از فیلتر 5 میکرون در مسیر توصیه می‌شود.

3. نصب گیج فشار: جهت مشاهده فشار خروجی، فشارسنج مناسب روی پورت مانیتور نصب گردد.

4. دمای محیط: از نصب در محیط‌های دارای دمای بالا یا بخار روغن خودداری شود.

5. تخلیه فشار: قبل از تنظیم یا تعمیر، سیستم باید کاملاً تخلیه شود.

6. اتصالات: از اتصالات پنوماتیکی استاندارد و نشت‌گیر مناسب استفاده گردد تا دقت فشار حفظ شود.

نکات نگهداری رگلاتور حساس SMC مدل IR2000-02BG

• هر 6 ماه عملکرد تخلیه فشار بررسی گردد.

• تمیزی مسیر ورودی و خروجی هوا به‌صورت دوره‌ای کنترل شود.

• از روان‌کننده‌ها یا روغن‌های غیراستاندارد در مسیر هوا استفاده نشود.

• گیج فشار در صورت آسیب یا خطای خوانش تعویض گردد.

• فشار ورودی بیش از مقدار مجاز (10 بار) هرگز اعمال نشود.

مزیت طراحی ژاپنی در رگلاتور حساس SMC

رگلاتورهای برند SMC با استفاده از فناوری روز ژاپن ساخته شده‌اند و مدل IR2000-02BG نمونه‌ای از دقت مکانیکی بالای این برند است. طراحی مهندسی این محصول باعث شده تا در صنایع پیشرفته مانند خودروسازی، الکترونیک و تولید تجهیزات پزشکی، انتخاب اول مهندسان باشد. علاوه بر این، پایداری در طول زمان و عدم نیاز به کالیبراسیون مکرر، هزینه نگهداری را به حداقل می‌رساند.

راهنمای انتخاب رگلاتور SMC مدل IR2000-02BG

برای انتخاب این مدل باید چند عامل کلیدی در نظر گرفته شود:

1. محدوده فشار خروجی موردنیاز (تا 2 بار برای IR2000).

2. دبی هوای عبوری بر اساس نیاز سیستم.

3. نوع اتصال و سایز رزوه (1/4 اینچ در این مدل).

4. دمای کاری محیط و شرایط رطوبت.

5. سطح دقت موردنیاز در فرآیند تولید یا آزمایش.

جمع‌بندی

رگلاتور حساس SMC مدل IR2000-02BG یکی از دقیق‌ترین تجهیزات کنترل فشار در سیستم‌های پنوماتیک صنعتی است. طراحی مهندسی، عملکرد پایدار و عمر طولانی این محصول باعث شده در صنایع مختلف از جمله اتوماسیون، پزشکی، داروسازی و ابزار دقیق مورد استفاده گسترده قرار گیرد. این رگلاتور با قابلیت تنظیم بسیار ظریف و حفظ فشار ثابت حتی در شرایط ناپایدار، یکی از انتخاب‌های ممتاز برای مهندسان حرفه‌ای محسوب می‌شود.

پرسش و پاسخ (FAQ)

سؤال ۱: آیا رگلاتور SMC مدل IR2000-02BG برای هوای مرطوب مناسب است؟
پاسخ: خیر، پیش از ورود هوا به رگلاتور باید از فیلتر رطوبت‌گیر استفاده شود تا از آسیب به دیافراگم جلوگیری گردد.

سؤال ۲: تفاوت بین رگلاتور حساس و معمولی چیست؟
پاسخ: رگلاتور حساس مانند مدل IR2000-02BG دارای دقت تنظیم بسیار بالا و واکنش سریع‌تری در برابر تغییرات فشار است.

سؤال ۳: آیا امکان نصب افقی برای این رگلاتور وجود دارد؟
پاسخ: بله، اما نصب عمودی عملکرد دقیق‌تری ارائه می‌دهد و توسط شرکت SMC توصیه می‌شود.

سؤال ۴: چه نوع گیج فشاری برای مدل IR2000-02BG مناسب است؟
پاسخ: فشارسنج با محدوده خوانش 0 تا 2 بار و رزوه 1/8 اینچ بهترین گزینه برای این مدل است.

سؤال ۵: آیا رگلاتور SMC مدل IR2000-02BG نیاز به سرویس دوره‌ای دارد؟
پاسخ: بله، هر 6 تا 12 ماه باید مسیر عبور هوا، فیلتر و تخلیه فشار بررسی و در صورت نیاز تمیز شود.
