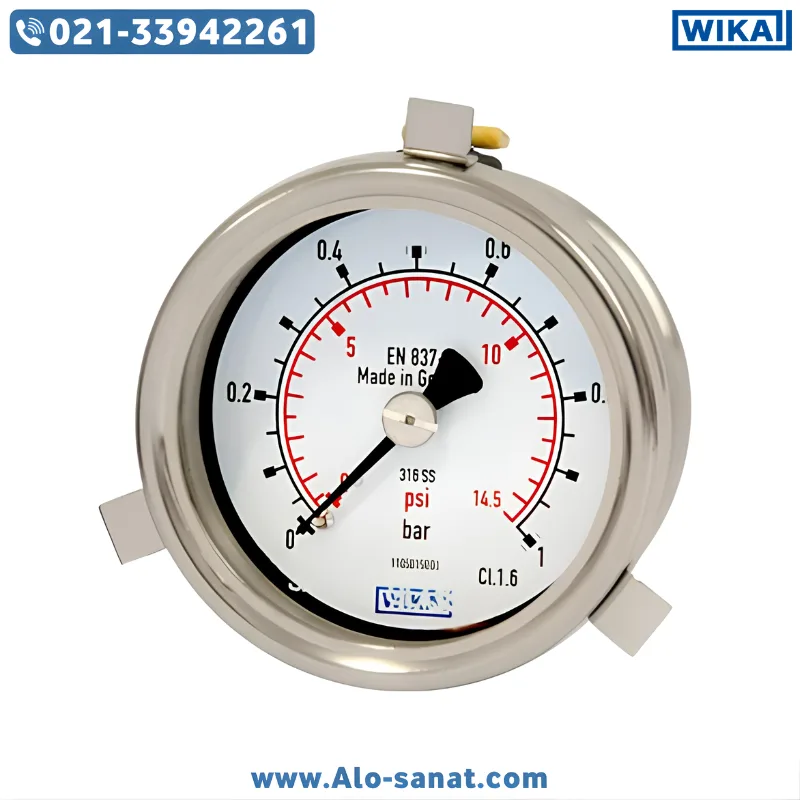

گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت برای اندازهگیری فشارهای پایین در تجهیزات صنعتی استفاده میشود.
این پرشر گیج دارای صفحه ۶۳ میلیمتری و سیستم اندازهگیری مکانیکی بوردون تیوب است.
قرارگرفتن اتصال فرایندی در پشت بدنه، نصب مرتب آن را روی پنل و بدنه دستگاه امکانپذیر میکند.
مدل 232.50 خشک است و مدل 233.50 نسخه روغنی همین خانواده برای محیطهای لرزشی محسوب میشود.
معرفی گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت
گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت یک فشارسنج مکانیکی صنعتی برای پایش فشار مثبت و نسبتاً پایین است. محدوده صفحه آن از صفر آغاز میشود و تا یک بار ادامه دارد.
عدد 063 در کد محصول نشاندهنده اندازه اسمی صفحه ۶۳ میلیمتر یا حدود ۲.۵ اینچ است. این سایز به دلیل ابعاد جمعوجور برای نصب روی دستگاه، پکیج صنعتی، تابلو، فیلتر، مخزن و تجهیزات دارای فضای محدود مناسب است.
فشار واردشده به بوردون تیوب باعث تغییر شکل کنترلشده آن میشود. این حرکت از طریق مکانیزم داخلی به عقربه منتقل شده و مقدار فشار روی صفحه نمایش داده میشود. گیج برای کارکرد به برق، باتری یا سیگنال خارجی نیاز ندارد.
طبق اطلاعات رسمی WIKA، سری 232.50 در اندازه ۶۳ میلیمتر با رنجهای اندازهگیری از صفر تا یک بار قابل عرضه است و برای کاربردهای صنایع فرایندی، ماشینسازی، آب و فاضلاب، نفت، گاز و صنایع شیمیایی طراحی شده است.
مزایای گیج فشار ویکا اتصال از پشت
مهمترین مزیت گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت، امکان نصب مستقیم و مرتب روی پنل دستگاه است. در این حالت اتصال و مسیر انتقال فشار پشت صفحه قرار میگیرند و نمای جلوی تجهیز منظمتر خواهد بود.
ساختار سری 232.50 از استنلس استیل ساخته شده و برای استفاده در محیطهای صنعتی و بسیاری از سیالات گازی یا مایع سازگار مناسب است. البته سیال نباید بهشدت غلیظ، کریستالی یا مستعد مسدودکردن مسیر ورودی باشد.
رنج صفر تا یک بار برای سیستمهایی مناسب است که فشار کاری آنها کم است و استفاده از گیجهای دارای رنج بالاتر، خوانایی و دقت مشاهده را کاهش میدهد.
درجه حفاظت IP65 نیز مقاومت مناسبی در برابر گردوغبار و پاشش آب ایجاد میکند. بااینحال، نوع آببندی رزوه و محل نصب نیز در حفاظت نهایی مجموعه تأثیر دارد.
جزئیات فنی گیج فشار ویکا 232.50.063 اتصال از پشت
برند: WIKA
نوع محصول: گیج فشار مکانیکی یا پرشر گیج
مدل: 232.50.063
رنج اندازهگیری: ۰ تا ۱ بار
اندازه اسمی صفحه: ۶۳ میلیمتر
معادل اندازه صفحه: حدود ۲.۵ اینچ
نوع سیستم اندازهگیری: بوردون تیوب
نوع گیج: خشک و بدون روغن
نوع اتصال: اتصال از پشت
موقعیت اتصال: پشت مرکزی یا پایینپشت، متناسب با کد سفارش
کلاس دقت صفحه ۶۳ میلیمتر: 1.6
استاندارد ساخت: EN 837-1
ساختار بدنه: استنلس استیل
نوع سیال: گازها و مایعات سازگار با متریال گیج
درجه حفاظت: IP65
دمای محیط مدل خشک: منفی ۴۰ تا مثبت ۶۰ درجه سانتیگراد
حداکثر دمای سیال مدل خشک: تا مثبت ۲۰۰ درجه سانتیگراد، با رعایت شرایط نصب
محدوده فشار قابل ارائه برای سایز ۶۳: از ۰ تا ۱ بار تا رنجهای بالاتر
محل اتصال و رزوه دقیق گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت باید از روی کد کامل سفارش، پلاک محصول یا ابعاد نمونه قبلی بررسی شود. WIKA برای این سری گزینههای اتصال پشت مرکزی و پایینپشت را ارائه میکند.
تفاوت اتصال پشت مرکزی و پایینپشت
در مدل پشت مرکزی، رزوه فرایندی تقریباً از مرکز پشت قاب خارج میشود. این ساختار برای نصب مستقیم گیج روی پنل، بدنه دستگاه یا اتصال روبهروی اپراتور مناسب است.
در مدل پایینپشت، رزوه در قسمت پایینی پشت بدنه قرار میگیرد. این طراحی ممکن است برای بعضی ماشینآلات، شیلنگها یا لولههای متصل به گیج فضای نصب مناسبتری ایجاد کند.
هر دو گزینه در خانواده 232.50 وجود دارند، اما ابعاد و محل سوراخکاری آنها یکسان نیست. بنابراین هنگام تعویض پرشر گیج باید موقعیت دقیق اتصال از پشت نیز کنترل شود.
فشار کاری مناسب گیج 0 تا 1 بار
در گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت، عدد یک بار انتهای محدوده اندازهگیری است. کارکرد دائمی عقربه در انتهای صفحه میتواند استهلاک سیستم اندازهگیری را افزایش دهد.
طبق مشخصات WIKA برای سایز ۶۳ میلیمتر، فشار ثابت توصیهشده حداکثر سهچهارم انتهای رنج است. بنابراین برای این گیج، فشار کاری ثابت بهتر است حدود ۰٫۷۵ بار یا کمتر باشد.
در فشارهای نوسانی، حداکثر بار پیشنهادی حدود دوسوم انتهای صفحه، یعنی تقریباً ۰٫۶۷ بار است. فشار یک بار بهعنوان بار کوتاهمدت تا انتهای مقیاس در نظر گرفته میشود.
اگر فشار معمول سیستم دائماً نزدیک یک بار است، انتخاب پرشر گیج با رنج صفر تا ۱٫۶ یا صفر تا ۲٫۵ بار میتواند گزینه مناسبتری باشد.
تفاوت مدل 232.50 با مدل روغنی 233.50
مدل 232.50 یک پرشر گیج خشک است و داخل قاب آن مایع پرکننده وجود ندارد. این مدل برای خطوط دارای فشار نسبتاً ثابت و محیطهایی با لرزش محدود مناسب است.
مدل 233.50 نسخه مایعپرشده همین خانواده است که معمولاً با عنوان گیج فشار روغنی ویکا شناخته میشود. مایع داخل قاب، نوسان عقربه را کاهش داده و از مکانیزم داخلی در برابر لرزش و بارهای دینامیکی محافظت میکند.
WIKA مدل 233.50 را برای کاربردهای دارای ارتعاش و نوسان شدید فشار معرفی میکند. بنابراین برای نصب روی پمپ رفتوبرگشتی، کمپرسور، موتور یا دستگاه لرزشی، مدل روغنی میتواند انتخاب مناسبتری باشد.
مدل خشک 232.50 در محیط بدون لرزش معمولاً واکنش سریعتر و خوانایی مناسبی دارد. انتخاب میان مدل 232 و 233 باید بر اساس محل نصب و شرایط واقعی فشار انجام شود.
کاربردهای پرشر گیج ویکا 0 تا 1 بار
گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت برای اندازهگیری فشار هوای کمفشار، مخازن، فیلترها، سیستمهای تهویه و تجهیزات فرایندی استفاده میشود.
این پرشر گیج برای نصب روی دستگاههای صنعتی، پکیجهای تصفیه، سیستمهای آب و فاضلاب، خطوط گاز کمفشار و تجهیزات آزمایشگاهی صنعتی نیز کاربرد دارد.
اتصال از پشت، محصول را برای نصب روی پنل ماشینآلات و تجهیزات OEM مناسب میکند. در چنین شرایطی صفحه گیج در جلوی دستگاه و مسیر اتصال در بخش پشتی قرار میگیرد.
برای سیالات غلیظ، رسوبگذار یا کریستالی باید از دیافراگم سیل یا جداکننده مناسب استفاده شود تا مسیر ورودی و بوردون تیوب آسیب نبینند. کاربردهای رسمی این خانواده شامل ماشینسازی، صنایع فرایندی، نفت و گاز، صنایع شیمیایی و تأسیسات آب و فاضلاب است.
نکات نصب و نگهداری
پیش از نصب باید نوع رزوه پرشر گیج با رزوه دستگاه مطابقت داده شود. اتصالهای G و NPT از نظر شکل رزوه و روش آببندی متفاوت هستند.
برای سفتکردن گیج باید آچار روی قسمت مخصوص اتصال قرار گیرد. چرخاندن گیج از بدنه میتواند به مکانیزم داخلی یا محل اتصال آسیب وارد کند.
هنگام نصب پنلی باید فضای کافی در پشت دستگاه، موقعیت اتصال و ابعاد سوراخکاری کنترل شود.
در حالت بدون فشار، عقربه باید روی صفر قرار داشته باشد. باقیماندن عقربه بالاتر از صفر پس از تخلیه فشار میتواند نشانه اضافهفشار، ضربه مکانیکی یا نیاز به کالیبراسیون باشد.
سوالات متداول (گیج فشار ویکا رنج 0 تا 1 بار مدل 232.50.063 اتصال از پشت)
۱. آیا این پرشر گیج برای فشارهای پایین مناسب است؟
بله، رنج صفر تا یک بار برای سیستمهای کمفشار طراحی شده و خوانایی بهتری نسبت به گیجهای دارای رنج بسیار بالاتر ایجاد میکند.
۲. اتصال پشت این گیج مرکزی است یا پایینپشت؟
هر دو نوع اتصال در این خانواده قابل ارائه هستند. نوع دقیق باید از روی کد سفارش یا نمونه فیزیکی بررسی شود.
۳. آیا مدل 232.50 روغنی است؟
خیر، مدل 232.50 خشک و بدون روغن است. مدل 233.50 نسخه روغنی یا مایعپرشده همین سری محسوب میشود.
۴. آیا این گیج فشار تماماستیل است؟
این سری دارای ساختار و اجزای اصلی استنلس استیل است؛ اما اجزایی مانند صفحه مدرج و پنجره الزاماً از استیل ساخته نمیشوند.
۵. آیا میتوان از گیج 0 تا 1 بار برای فشار دائم یک بار استفاده کرد؟
بهتر است فشار ثابت حدود سهچهارم انتهای رنج یا کمتر باشد. برای فشار کاری دائمی نزدیک یک بار، انتخاب گیج با رنج بالاتر مناسبتر است.
