گیج فشار ویکا WIKA مدل 111.10 و 111.12 از سری مانومترهای اقتصادی اما دقیق و قابلاعتماد هستند که در سیستمهای گوناگون جهت اندازهگیری فشار مایعات و گازها بهکار میروند. این مدلها در دسته پرشر گیجهای بوردون تیوب قرار دارند و به دلیل ساختار ساده، عملکرد پایدار و قیمت مناسب، یکی از پرفروشترین گیجهای فشار برند ویکا WIKA محسوب میشوند. پرشر گیج 111.10 و 111.12 برای کاربردهای عمومی طراحی شده و در صنایع تهویه، هیدرولیک، پنوماتیک، تأسیسات و ماشینآلات سبک کاربرد گسترده دارد. مهندسان از این مدلها برای کنترل فشار خط، تشخیص نوسانات و بررسی عملکرد پمپها، کمپرسورها و مخازن استفاده میکنند.

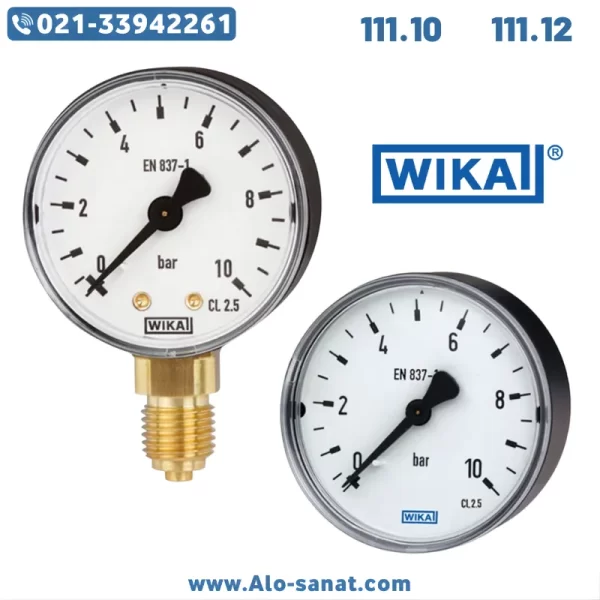

معرفی گیج فشار ویکا WIKA مدل 111.10 / 111.12
گیج فشار ویکا WIKA مدل 111.10 و 111.12 از نوع بوردونی هستند؛ یعنی فشار سیال وارد یک لوله منحنی میشود و تغییر شکل لوله موجب حرکت عقربه روی صفحه درجه میشود. این حرکت مکانیکی بدون نیاز به برق انجام میشود و همین موضوع باعث شده این مدل در محیطهایی که امکان دسترسی به برق وجود ندارد، بسیار کاربردی باشد.
پرشر گیج 111.10 نسخه استاندارد و پرکاربرد برای سیستمهای عمومی است، درحالیکه مدل 111.12 کمی مقاومتر طراحی شده و قابلیت تحمل شرایط سختتری را دارد.
در صنایع کوچک و متوسط، استفاده از این مانومترهای ویکا WIKA باعث اطمینان از عملکرد صحیح سیستم میشود. این مدلها علاوه بر دقت مناسب، دارای صفحه مدرج واضح و خوانایی بالا هستند و تکنسینها حتی در محیطهای کمنور نیز میتوانند مقادیر را بهسادگی مشاهده کنند.
درجه فشار 111.10 و 111.12 معمولاً در قطر صفحه 40، 50، 63، 80 و 100 میلیمتر تولید میشوند و با انواع اتصالات رزوهای پایین و پشتی قابلنصب هستند.
مزایا استفاده از گیج فشار ویکا WIKA مدل 111.10 / 111.12
پرشر گیج ویکا WIKA مدل 111.10 و 111.12 به دلیل طراحی مهندسیشده، مزایای قابلتوجهی دارد:
مزیت اول، قیمت اقتصادی در کنار کیفیت بالا است. بسیاری از برندهای مشابه با وجود قیمت بیشتر، عملکرد پایینتری دارند اما این مدلها نسبت به قیمتشان ارزش فنی زیادی ارائه میدهند.
مزیت دوم، مکانیزم بوردونی دقیق و پایدار است. این مکانیزم نیازی به برق ندارد و در محیطهایی که نوسان برق وجود دارد یا تجهیزات الکترونیکی امکان استفاده ندارند، بهترین انتخاب محسوب میشود.
مزیت سوم، تنوع سایز و اتصال است. مدلهای 111.10 و 111.12 با قطر صفحه و رزوههای مختلف قابل تولید هستند و برای نصب در پمپها، کمپرسورها، خطوط هوای فشرده و مخازن، گزینهای کاملاً سازگار محسوب میشوند.
مزیت چهارم، قابلیت اندازهگیری فشار گاز و مایع است. برخی گیجها فقط برای گاز مناسباند اما این مدل با طراحی مناسب میتواند برای مایعات غیرفرّار نیز بهکار رود.
مزیت پنجم، خوانایی عالی صفحه درجه است. فونت اعداد و طراحی صفحه در این مدلها بر اساس استانداردهای جهانی ویکا WIKA انجام شده است.
مزیت ششم، دوام مناسب در کاربردهای صنعتی سبک و متوسط است. مدل 111.12 به دلیل تقویت بدنه نسبت به 111.10 مقاومت بیشتری دارد.
ساختار و عملکرد مانومترهای بوردون
مانومترهای 111.10 و 111.12 ویکا WIKA بر اساس مکانیزم بوردون کار میکنند. لوله بوردون یک لوله نیمدایرهای یا C شکل است که با افزایش فشار به سمت راست باز میشود و یک حرکت مکانیکی ایجاد میکند. این حرکت توسط مجموعهای از چرخدندهها به عقربه منتقل میشود.
قابلیت اعتماد به این سازوکار به حدی بالا است که هنوز در بسیاری از صنایع با وجود پیشرفتهای الکترونیکی، گیجهای بوردون جایگاه خود را حفظ کردهاند. ساده بودن، طول عمر بالا و عدم وابستگی به برق از دلایل اصلی این انتخاب هستند.
در مدلهای ویکا WIKA از آلیاژهای مقاوم برای لوله بوردون استفاده میشود تا در برابر خستگی فلزی و نوسانات سریع فشار دوام بیشتری داشته باشد.
جزئیات فنی گیج فشار ویکا WIKA مدل 111.10 / 111.12
در ادامه مشخصات واقعی این سری ارائه شده است:
برند: ویکا WIKA
مدلها: 111.10 – 111.12
نوع تجهیز: Pressure Gauge / Manometer / گیج فشار
سازوکار: بوردون تیوب
دامنه فشار: -1 تا 0 بار / 0 تا 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60، 100، 160 و 400 بار
اندازه صفحه: 40mm – 50mm – 63mm – 80mm – 100mm
جنس بدنه: استیل، فولاد آبکاریشده یا ABS (بسته به نسخه)
جنس اتصال: برنج یا استیل
نوع اتصال: رزوهای پایین Bottom یا پشتی Back
سایز رزوه اتصال: 1/8″ – 1/4″ – 1/2″ BSP یا NPT
دقت اندازهگیری: کلاس 1.6 یا کلاس 2.5
محدوده دمای محیط: -20°C تا +60°C
محدوده دمای سیال: تا 60°C برای مایعات غیرفرّار
کاربردها: سیستمهای کمپرسور، پمپ آب، خطوط پنوماتیک، HVAC، هیدرولیک سبک، مخازن
تفاوت مدل 111.10 با 111.12
با وجود شباهت ظاهری، این دو مدل تفاوتهایی دارند:
111.10:
یک مدل اقتصادی و عمومیمصرف که برای تجهیزات سبک و کاربردهای خانگی یا صنعتی نیمهسنگین مناسب است.
111.12:
نسخه مقاومتر با تقویت بدنه، مناسب کاربردهای صنعتیتر و دارای دقت پایدارتر در شرایط لرزش.
هر دو مدل توسط ویکا WIKA تولید میشوند اما انتخاب آنها به نوع پروژه و میزان فشار کاری خط بستگی دارد.
کاربردهای اصلی گیج فشار ویکا WIKA مدل 111.10 / 111.12
پرشر گیج 111.10 و 111.12 در صنایع مختلف بهکار میرود زیرا قابلیت اندازهگیری فشار گازها و مایعات را دارد. برخی از مهمترین کاربردها عبارتاند از:
پمپهای آب خانگی و صنعتی
کمپرسور هوا
مخازن ذخیره
سیستمهای پنوماتیک
چیلر و بویلر
تجهیزات هیدرولیک
خطوط انرژی
سیستمهای تست نشتی
ماشینآلات کارگاهی
در صنایعی که فشار باید بهصورت لحظهای کنترل شود، این گیج فشار عملکرد سریع و دقیقی ارائه میدهد.
نکات انتخاب گیج فشار ویکا WIKA مدل 111.10 / 111.12
برای انتخاب مانومتر مناسب باید چند عامل را بررسی کرد:
فشار کاری سیستم
نوع سیال (گاز، مایع، غیرخورنده)
سایز صفحه مورد نیاز
جنس اتصال (برنج یا استیل)
جهت اتصال (پایین یا پشت)
کلاس دقت
محیط نصب (دارای لرزش یا بدون لرزش)
در صورت لرزش زیاد، بهتر است از نسخه روغنی (گیج فشار روغنی) استفاده شود.
نکات نصب
برای عملکرد بهتر، نکات زیر اهمیت دارد:
گیج باید در نزدیکی نقطه فشار نصب شود.
در صورت لرزش، دمپر یا گیج روغنی پیشنهاد میشود.
اتصال رزوهای با نوار یا چسب مناسب آببندی شود.
در سیستمهای دمای بالا از سیفون استفاده شود.
نگهداری و سرویس
گیجهای 111.10 و 111.12 نیاز به نگهداری کمی دارند اما بازدید دورهای ضروری است:
بررسی خستگی عقربه
بررسی نشتی اتصال
کنترل کالیبراسیون دورهای
بررسی خوردگی بدنه و اتصال
طول عمر و مقاومت
بهدلیل بدنه مقاوم و لوله بوردون باکیفیت، این گیج فشار طول عمر بالایی دارد. نسخه 111.12 برای محیطهایی با لرزش متوسط عملکرد بهتری دارد.
جمعبندی
گیج فشار ویکا WIKA مدل 111.10 و 111.12 از پرکاربردترین درجههای فشار در صنایع مختلف هستند. این مدلها به دلیل قیمت مناسب، ساختار مقاوم، خوانایی خوب صفحه و دقت قابلقبول، انتخابی ایدهآل برای تکنسینهای ابزار دقیق، تعمیرکاران و مهندسان محسوب میشوند. اگر به دنبال پرشر گیجی هستید که سالها بدون مشکل کار کند، این مدلها از بهترین گزینهها بهشمار میآیند.
پرسش و پاسخ (FAQ)
1. آیا گیج فشار ویکا WIKA مدل 111.10 برای سیالات خورنده مناسب است؟
خیر، اتصال آن معمولاً برنجی است و برای سیالات خورنده باید نسخه استیل انتخاب شود.
2. آیا مدل 111.12 در مقایسه با 111.10 دقت بیشتری دارد؟
بله، 111.12 پایداری و مقاومت بیشتری دارد و دقت آن در شرایط لرزش حفظ میشود.
3. آیا امکان سفارش این مدل در نسخه روغنی وجود دارد؟
نسخه روغنی معمولاً در مدلهای دیگر ویکا ارائه میشود، اما برخی تامینکنندگان نسخه روغنی سفارشی نیز عرضه میکنند.
4. حداکثر فشار قابل اندازهگیری این سری چقدر است؟
تا 400 بار برای نسخههای خاص.
5. آیا این مدل برای کمپرسور مناسب است؟
بله، یکی از رایجترین کاربردهای آن در کمپرسورهای هوای صنعتی و خانگی است.
