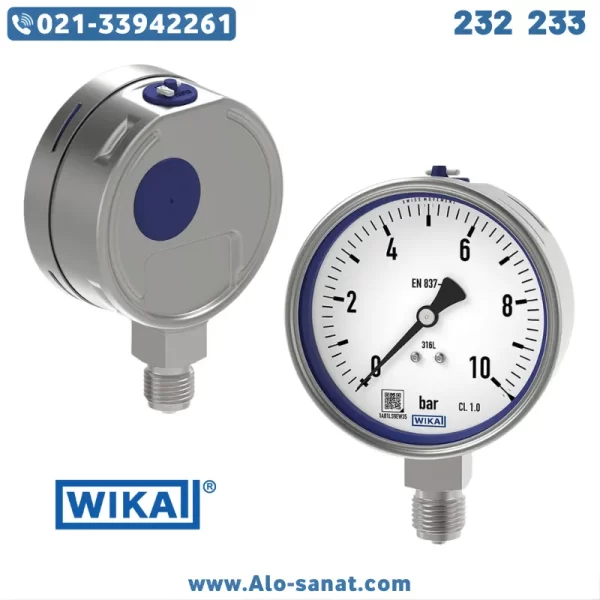

گیج فشار ویکا WIKA مدل 232 / 233

گیج فشار ویکا WIKA مدل 232 / 233 یکی از مانومترهای صنعتی پرکاربرد در سیستم‌های فرآیندی و تجهیزات تحت فشار است که برای اندازه‌گیری فشار انواع سیالات طراحی شده است. این سری با ساختار تمام استیل یا نیمه‌استیل، مناسب خطوط هیدرولیک، خطوط گاز، سیستم‌های بخار، صنایع سنگین، تجهیزات شیمیایی و محیط‌های دارای ارتعاش است. گیج فشار 232 نسخه خشک و مدل 233 نسخه روغنی این خانواده محسوب می‌شود که هر دو با استانداردهای دقیق تولید ابزار دقیق سازگاری کامل دارند. این سری معمولاً با دقت بالا، دوام طولانی، مکانیزم بوردون و قابلیت تحمل شرایط سخت محیطی مورد استفاده قرار می‌گیرد و برای تکنسین‌ها و خریداران صنعتی یک انتخاب پایدار و مطمئن به شمار می‌رود.

معرفی گیج فشار ویکا WIKA مدل 232 / 233

گیج فشار ویکا مدل 232 / 233 از سری مانومترهای Heavy-Duty است که برای اندازه‌گیری فشار در محیط‌های صنعتی نیمه‌خورنده، خطوط پرارتعاش و سیستم‌های دارای شوک فشار طراحی شده است. ساختار کامل از فولاد ضدزنگ در بسیاری از نسخه‌ها باعث می‌شود این پرشر گیج در برابر اثرات محیطی و طولانی‌مدت مقاوم باقی بماند. مدل 232 نسخه خشک و مدل 233 نسخه روغنی این سری است و تفاوت اصلی آن‌ها در وجود یا عدم وجود روغن در محفظه داخلی است.
مدل 232 برای کاربردهای عمومی و محیط‌های کم‌ارتعاش به‌کار می‌رود، درحالی‌که مدل 233 با محفظه روغنی، عقربه را پایدارتر کرده و شوک‌های سیستم را جذب می‌کند و مخصوصاً برای کمپرسورها، پمپ‌های رفت و برگشتی و خطوط هیدرولیکی مناسب است.
این مانومتر بر اساس استاندارد EN 837-1 طراحی شده و با توجه به مواد استاندارد به‌کاررفته در مکانیزم داخلی، قابلیت اندازه‌گیری فشار در بازه وسیع و با تکرارپذیری بالا را دارد. صفحه سفید و اعداد واضح، خوانایی را در فضاهای صنعتی با نور کم نیز آسان می‌کند.

مزایا استفاده از گیج فشار ویکا WIKA مدل 232 / 233

استفاده از گیج فشار 232 / 233 مزایای قابل توجهی در سیستم‌های فرآیندی ایجاد می‌کند. نخستین مزیت، ساختار استنلس استیل مقاوم است که امکان استفاده در محیط‌های نیمه‌خورنده و مرطوب را فراهم می‌کند. این ویژگی در صنایع شیمیایی، غذایی و دارویی اهمیت زیادی دارد.
مزیت دوم، پایداری نمایش فشار در محیط‌های دارای ارتعاش است. مدل روغنی 233 با جذب نوسانات، عقربه را ثابت نگه می‌دارد و قرائت فشار را بسیار دقیق‌تر می‌کند.
مزیت دیگر، تنوع بسیار زیاد در سایز صفحه، نوع اتصال و رنج فشار است که گیج فشار WIKA 232 / 233 را برای پروژه‌های مختلف قابل استفاده می‌کند.
طول عمر طولانی و هزینه نگهداری پایین، یکی دیگر از دلایل محبوبیت این سری در صنایع نفت، گاز و پتروشیمی است.
در نهایت، کلاس دقت بالا باعث می‌شود این مانومتر برای کاربردهای حساس ابزار دقیق نیز یک گزینه مناسب باشد.

کاربردهای گیج فشار ویکا مدل 232 / 233

این مانومتر در صنایع زیادی به‌کار می‌رود و علت آن دوام بالا، دقت مناسب و تنوع گسترده در بازه‌های اندازه‌گیری است. برخی از مهم‌ترین کاربردها عبارت است از:

سیستم‌های هیدرولیک فشار بالا
کمپرسورها و پمپ‌های رفت و برگشتی
خطوط گاز طبیعی و شبکه‌های انتقال
خطوط بخار، دیگ‌های بخار و بویلرها
کاربردهای پتروشیمی و پالایشگاهی
صنایع دارویی و غذایی
ماشین‌آلات صنعتی سنگین
سیستم‌های تأسیساتی HVAC
مخازن تحت فشار
فرآیندهای ابزار دقیق

نسخه روغنی (233) معمولاً در تجهیزاتی که لرزش زیادی دارند بهترین عملکرد را نشان می‌دهد. نسخه خشک (232) بیشتر برای کاربردهای عمومی با لرزش کم استفاده می‌شود.

اهمیت انتخاب صحیح رنج فشار در مدل 232 / 233

یکی از مهم‌ترین اصول انتخاب مانومتر ویکا سری 232 / 233، انتخاب صحیح بازه اندازه‌گیری است. فشار معمولی سیستم باید بین 25 تا 75 درصد بازه کامل گیج قرار گیرد تا دقت و طول عمر دستگاه افزایش یابد.
برای مثال:
اگر فشار عملیاتی 10 بار است، رنج مناسب 0…16 بار یا 0…25 بار خواهد بود.
انتخاب رنج فشار نامناسب می‌تواند باعث تغییر شکل بوردون تیوب شود و دقت مانومتر را کاهش دهد.

جزئیات فنی گیج فشار ویکا WIKA مدل 232 / 233

بر اساس مشخصات معتبر، اطلاعات فنی این سری به شرح زیر است:

برند: ویکا WIKA
مدل: 232 / 233
نوع محصول: پرشر گیج – مانومتر – گیج فشار – درجه فشار
نوع مکانیزم: بوردون Bourdon
نوع محفظه: خشک (232) و روغنی (233)
جنس بدنه: استنلس استیل 304 یا 316
جنس قطعات داخلی: استنلس استیل
سایز صفحه: 63، 100، 160 میلی‌متر
جنس صفحه: آلومینیوم با روکش ضد بازتاب
رنج فشار:
از 0 تا 1 بار
تا 0 تا 1600 بار (بسته به نوع مدل)
واحدهای اندازه‌گیری: bar – psi – kPa
دمای محیط: -40 تا +60 درجه سانتی‌گراد
دمای سیال:
تا 100 درجه برای مدل خشک
تا 60 درجه برای مدل روغنی
نوع اتصال فرآیندی: رزوه (BSP, NPT)
سایز اتصال: 1/4، 3/8، 1/2 اینچ
نصب: اتصال پایین Bottom یا پشت Center Back
کلاس دقت: 1.0 و 1.6
استاندارد تولید: EN 837-1
قابلیت اطمینان: مناسب کاربردهای Heavy Duty
مقاومت لرزش: بسیار بالا در مدل 233

تفاوت مدل 232 و 233 ویکا WIKA

تفاوت اصلی مدل‌ها شامل موارد زیر است:

232 نسخه خشک بوده و برای محیط‌های کم‌ارتعاش طراحی شده است.
233 نسخه روغنی است و لرزش و شوک فشار را جذب می‌کند.
233 قرائت فشار پایدارتر و عمر مکانیزم بیشتری دارد.
232 برای سیالات تمیز با فشار ثابت مناسب است.
233 برای تجهیزات هیدرولیک، کمپرسورها و محیط‌های صنعتی سخت بهتر است.

نکات نصب گیج فشار 232 / 233

برای نصب این سری، رعایت اصول زیر ضروری است:

در سیستم‌های بخار از سیفون استفاده شود.
در محیط‌های خورنده از نسخه تمام استیل بهره گرفته شود.
تراز مانومتر هنگام نصب رعایت شود تا عقربه درست قرار گیرد.
از وارد کردن ضربه به بدنه پرهیز شود.
در لرزش شدید، مدل 233 بهترین عملکرد را دارد.
اتصال رزوه باید با نوار آب‌بندی مناسب انجام شود.

نکات نگهداری و سرویس

چند نکته مهم نگهداری عبارت است از:

بازرسی دوره‌ای وضعیت عقربه
اطمینان از عدم نشت روغن در مدل 233
تعویض در صورت آسیب‌دیدگی مکانیزم بوردون
کالیبراسیون دوره‌ای در فرآیندهای حساس
تمیز کردن سطح صفحه و شیشه در فواصل مشخص

مقایسه سری 232 / 233 با محصولات مشابه

در مقایسه با سری‌های اقتصادی‌تر مانند 111.10 و 111.12، مدل 232 / 233 دوام و دقت بالاتری دارد و برای محیط‌های سنگین مناسب‌تر است.
در مقایسه با مانومتر 213.53، این سری گزینه‌ای مقاوم‌تر در برابر لرزش و شرایط خورنده است.

جمع‌بندی

گیج فشار ویکا WIKA مدل 232 / 233 یک مانومتر صنعتی حرفه‌ای و قابل اعتماد است که برای اندازه‌گیری فشار انواع سیالات در صنایع مختلف به‌کار می‌رود. وجود دو نسخه خشک و روغنی، انتخاب رنج فشار گسترده، ساختار استنلس استیل و دقت بالا، این محصول را به یکی از پرفروش‌ترین ابزارهای اندازه‌گیری فشار تبدیل کرده است. این مانومتر برای سیستم‌های هیدرولیکی، خطوط گاز، بویلرها، کمپرسورها و فرآیندهای حساس ابزاردقیق گزینه‌ای ایده‌آل است.

پرسش و پاسخ (FAQ)

1. آیا مدل 233 برای محیط‌های دارای لرزش شدید مناسب‌تر است؟
بله، مدل 233 با محفظه روغنی بهترین عملکرد را در محیط‌های ارتعاشی دارد.

2. آیا گیج فشار 232 / 233 قابلیت اندازه‌گیری فشارهای بالا را دارد؟
بسته به مدل، این سری تا رنج‌های بسیار بالا مانند 1600 بار قابل سفارش است.

3. آیا این مانومتر برای سیالات خورنده مناسب است؟
نسخه‌های تمام استیل این سری برای سیالات نیمه‌خورنده مناسب هستند.

4. آیا امکان نصب این مانومتر بر روی دیگ بخار وجود دارد؟
بله، به‌شرط استفاده از لوله سیفون جهت کاهش دما.

5. آیا گیج فشار 232 / 233 نیاز به کالیبراسیون دارد؟
برای کاربردهای حساس ابزار دقیق، کالیبراسیون دوره‌ای توصیه می‌شود.
