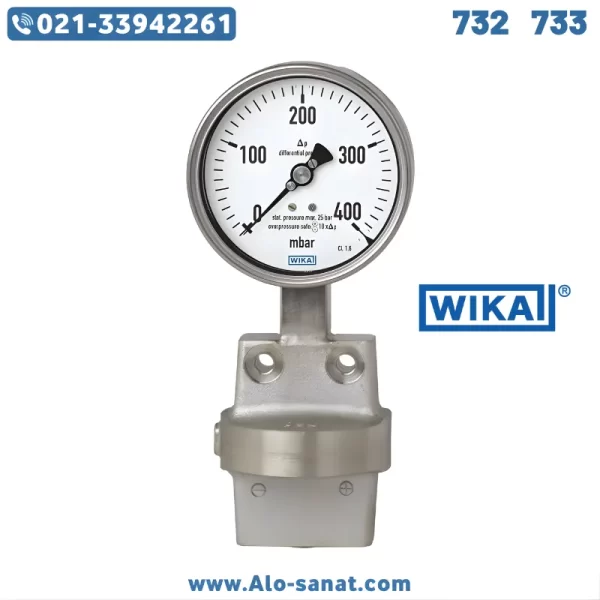

گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31 در دسته مانومترهای اختلاف فشار صنعتی قرار میگیرد که برای اندازهگیری اختلاف فشار بین دو نقطه در سیستمهای گاز و مایع طراحی شده است. این سری از پرشر گیج اختلاف فشار با بدنه تمامفلزی، دیافراگم مقاوم و ساختار ایمن، یکی از قابلاعتمادترین ابزارهای اندازهگیری اختلاف فشار در صنایع نفت، گاز، پتروشیمی، انرژی، آب و فاضلاب و بسیاری کاربردهای فرایندی دیگر محسوب میشود. پراکندگی مدلها در قالب چهار نسخه 732.31، 733.31، 732.51 و 733.51 باعث شده این خانواده برای طیف وسیعی از نیازهای صنعتی مناسب باشد. مدلهای خشک و روغنی این سری به کاربران امکان میدهد متناسب با شرایط ارتعاش، فشار استاتیک و نوع سیال، مناسبترین انتخاب را داشته باشند.
معرفی گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31
گیج اختلاف فشار ویکا WIKA مدل 732.31 و 733.31 به همراه نسخههای 732.51 و 733.51، از دقیقترین و مقاومترین مانومترهای اختلاف فشار دیافراگمی محسوب میشوند. این سری برای اندازهگیری اختلاف فشار در سیستمهایی با فشار استاتیک بالا، محیطهای خورنده ملایم، جریانهای گازی و مایعات غیر کریستالشونده طراحی شده است.
ساختار این مانومتر اختلاف فشار شامل یک دیافراگم دقیق، دو محفظه فشار بالا و پایین، سیستم انتقال مکانیکی عقربه، مجموعه چرخدنده دقیق و بدنهای محکم است. مدلهای 732.31 و 732.51 نسخه خشک هستند، در حالیکه نسخههای 733.31 و 733.51 با سیال پرشده طراحی شدهاند و در محیطهایی با لرزش شدید، عملکرد بسیار پایدار و خوانایی بهتری ارائه میدهند.
گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 732.31 و 733.31 به دلیل گستره انتخاب وسیع در محدوده اندازهگیری (از 16 میلیبار تا حدود 25 بار)، امکان کاربرد در پالایشگاهها، نیروگاهها، سیستمهای فیلتراسیون، پمپها و خطوط لوله با شرایط پیچیده را فراهم میکند.
مزایا استفاده از گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31
گیج اختلاف فشار ویکا مدل 732.31 و 733.31 به خاطر ساختار استنلساستیل، در برابر خوردگی، رطوبت، ارتعاش و خستگی مکانیکی بسیار مقاوم است. این مزیت باعث افزایش طول عمر و کاهش دفعات تعمیرات دورهای میشود.
ویژگی مهم دیگر، دقت اندازهگیری بالا در اختلاف فشارهای پایین تا متوسط است. این دقت برای بررسی وضعیت فیلترها، اندازهگیری سطح مخزن و پایش وضعیت عملکرد پمپها ضروری است.
در نسخه روغنی (733.31 و 733.51)، وجود سیال پرشده داخل بدنه لرزش عقربه را به حداقل رسانده و کارکرد گیج اختلاف فشار را در محیطهایی با شوک و ضربه فشار بهینه میکند.
علاوه بر این، گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31 توان تحمل فشار استاتیک بالا را دارد. این موضوع در کاربردهایی که فشار سیستم بسیار بیشتر از اختلاف فشار موردنظر است، اهمیت حیاتی دارد.
در نهایت، این مانومتر اختلاف فشار به دلیل استاندارد بودن ابعاد، رزوهها و اتصالات، امکان نصب آسان در کلکتورها، تابلوهای ابزار دقیق و خطوط لوله را فراهم میکند.
ساختار و عملکرد گیج اختلاف فشار ویکا WIKA
در قلب عملکرد گیج اختلاف فشار ویکا مدل 732.51 733.51 / 732.31 733.31 یک دیافراگم فلزی بسیار دقیق قرار دارد. دو طرف این دیافراگم به دو ورودی فشار بالا و فشار پایین متصل است. اختلاف فشار باعث حرکت دیافراگم شده و این حرکت توسط یک مکانیزم انتقال نیرو به مجموعه عقربه منتقل میشود.
طراحی تمامفلزی محفظه فشار، دیافراگم و اتصالات باعث میشود این مدل در برابر نشتی، ضربه فشار و شرایط سخت محیطی مقاوم بماند. در نسخههای روغنی، یک سیال چسبناک داخلی لرزش عقربه را کاهش داده و خوانایی صفحه را بهتر میکند.
وجود دو اتاقک مستقل فشار (⊕) و (⊖) امکان استفاده این گیج اختلاف فشار را در کاربردهایی مانند فیلترهای خطی، مبدلهای حرارتی و خطوط گاز فراهم میکند.
جزئیات فنی گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31
برند: ویکا WIKA
مدلها: 732.31، 733.31، 732.51، 733.51
نوع تجهیز: Differential Pressure Gauge – گیج اختلاف فشار – مانومتر اختلاف فشار
نوع المان اندازهگیری: دیافراگم (Diaphragm)
محدوده اندازهگیری:
از 0 … 16 mbar
تا حدود 0 … 25 bar (بسته به مدل)
فشار استاتیک قابلتحمل: تا حدود 40 bar
جنس بدنه: استنلس استیل کامل
جنس اجزای در تماس با سیال: استنلس استیل
نوع اتصال: رزوهای G ¼ یا G ½
موقعیت نصب: اتصال زیرین (Bottom) یا پنلی
سایز صفحه: 100 یا 160 میلیمتر
دقت اندازهگیری: 1.6% یا 2.5%
پرشدگی مدلهای 733.x1: سیال ویسکوز نظیر گلیسیرین
محدوده دمای محیط: معمولاً -20 تا +60 درجه
محدوده دمای سیال: مشابه محدوده محیط، با توجه به نسخه انتخابی
سازگاری با خطوط گاز و مایع غیر کریستالشونده
تفاوت بین مدلهای 732.31 / 733.31 و 732.51 / 733.51
عدد اول (732 یا 733) نوع خشک یا روغنی بودن گیج اختلاف فشار را مشخص میکند.
732: نسخه خشک
733: نسخه روغنی برای کاهش ارتعاش
عدد دوم (31 یا 51) تفاوت در ساختار بدنه، نوع کیس، سطح ایمنی و کاربردهای فرایندی مختلف را نشان میدهد.
31: معمولاً کیس ایمنیتر، مناسب محیطهای پرخطر
51: طراحیهای فرایندی متنوعتر و سازگار با مونتاژهای ترکیبی
این تنوع باعث میشود مدلهای 732.51 733.51 / 732.31 733.31 پاسخگوی نیازهای سیستمهای مختلف از خطوط فیلتراسیون تا مخازن تحت فشار باشند.
کاربردهای گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31
پایش اختلاف فشار فیلترها در سیستمهای گاز و مایع
کنترل عملکرد پمپها و تشخیص گرفتگی مسیر
اندازهگیری سطح در مخازن بسته با روش اختلاف فشار
اندازهگیری دبی در سیستمهای مجهز به المانهایی مانند اوریفیس پلیت
پایش فشار اتاقهای تمیز
استفاده در خطوط بخار و گازهای صنعتی
کنترل سیستمهای هیدرولیک و پنوماتیک
نکات انتخاب و سایزبندی
انتخاب رنج اختلاف فشار مناسب میانبازه
بررسی فشار استاتیک سیستم
انتخاب نسخه روغنی برای محیطهای دارای ارتعاش
توجه به نوع رزوه و سازگاری با تجهیز موجود
انتخاب جنس مناسب برای سیالات خورنده
هماهنگی دمای کاری تجهیز با محیط فرایندی
نکات نصب گیج اختلاف فشار ویکا WIKA
پورت فشار بالا (⊕) و فشار پایین (⊖) باید مطابق علامتهای روی بدنه نصب شوند.
رعایت جهت نصب برای جلوگیری از خطای مکانیکی الزامی است.
در محیطهای دارای ضربه فشار، استفاده از شیر سوزنی یا منیفولد مناسب است.
برای نصب پنلی، از براکتهای استاندارد استفاده شود.
نصب باید فاقد تنش مکانیکی اضافی باشد تا عمر بدنه و رزوهها افزایش یابد.
نگهداری و کالیبراسیون
بررسی دورهای سلامت بدنه و صفحه
کنترل وضعیت حرکت عقربه
کالیبراسیون سالانه در کاربردهای حساس
جلوگیری از تماس سیالات کریستالشونده با ورودیها
جلوگیری از یخزدگی سیال در محیطهای سرد
جمعبندی
گیج اختلاف فشار ویکا WIKA مدل 732.51 733.51 / 732.31 733.31 یک مانومتر اختلاف فشار حرفهای برای کاربردهای صنعتی سنگین است. بدنه تماماستیل، دقت بالا، تحمل فشار استاتیک زیاد و تنوع در نسخههای خشک و روغنی این محصول را به یک انتخاب استاندارد در پروژههای ابزار دقیق تبدیل کرده است. این گیج اختلاف فشار در سیستمهای فیلتراسیون، پمپها، خطوط گاز، مخازن تحت فشار و فرآیندهای نیازمند کنترل دقیق اختلاف فشار عملکرد قابل اعتماد ارائه میدهد.
پرسش و پاسخ (FAQ)
1. تفاوت اصلی بین مدل 732 و 733 چیست؟
مدل 732 خشک است و مدل 733 نسخه روغنی بوده و برای محیطهای دارای ارتعاش شدید مناسبتر است.
2. آیا این گیج اختلاف فشار برای سیالات خورنده مناسب است؟
بله، نسخههای استنلس استیل برای بسیاری از سیالات خورنده ملایم مناسب هستند.
3. آیا مدل 733.51 برای پمپها مناسب است؟
بله، به علت پرشدگی با سیال، نوسانات عقربه کمتر بوده و خوانایی در محیط پمپها بهتر است.
4. آیا امکان اندازهگیری اختلاف فشارهای بسیار پایین وجود دارد؟
بله، این سری رنجهایی از 16 میلیبار را هم پوشش میدهد.
5. آیا امکان استفاده برای اندازهگیری سطح مخزن وجود دارد؟
بله، در مخازن تحت فشار میتوان اختلاف فشار بین پایین و بالای مخزن را اندازه گرفت و سطح را محاسبه کرد.
