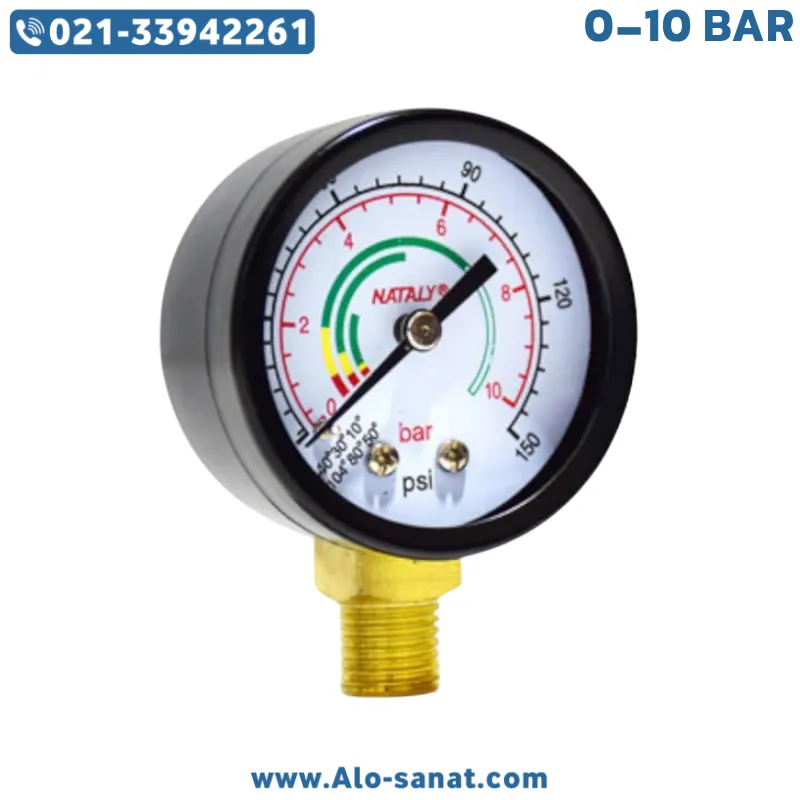

گیج فشار پمپ باد سایز 1/4 رنج 0 تا 10 بار

گیج فشار پمپ باد سایز 1/4 رنج 0-10 بار یکی از مهم‌ترین ابزارهای اندازه‌گیری در سیستم‌های پنوماتیکی و کمپرسورهای صنعتی است. این گیج که با نام درجه فشار کمپرسور یا گیج پنوماتیک نیز شناخته می‌شود، برای نمایش میزان فشار هوای فشرده داخل مخزن یا مدار استفاده می‌شود و به اپراتور کمک می‌کند تا از عملکرد ایمن و پایدار سیستم اطمینان حاصل کند.

در صنایع هوای فشرده، کنترل دقیق فشار به‌منظور جلوگیری از آسیب به تجهیزات اهمیت بالایی دارد. گیج فشار پمپ باد با دقت بالا و طراحی مقاوم، امکان مشاهده لحظه‌ای فشار را فراهم می‌کند و با بدنه فلزی، شیشه مقاوم و عقربه حساس خود، عملکردی قابل اعتماد ارائه می‌دهد. این ابزار در مدل‌های مختلف تولید می‌شود، اما سایز 1/4 اینچ یکی از رایج‌ترین اندازه‌ها برای نصب روی کمپرسورهای صنعتی و خانگی است.

گیج فشار با رنج 0 تا 10 بار برای اکثر کاربردهای هوای فشرده کافی است؛ چرا که اغلب کمپرسورها در بازه‌ی 6 تا 8 بار کار می‌کنند و این محدوده اطمینان، از عملکرد دقیق دستگاه اطمینان می‌دهد. وجود رزوه 1/4 اینچ در قسمت اتصال گیج، نصب آن را روی اغلب کمپرسورها، فیلترها و رگولاتورها بسیار آسان کرده است.

معرفی گیج فشار پمپ باد سایز 1/4 رنج 0-10 بار

گیج فشار پمپ باد (Pressure Gauge Air Compressor 1/4 0-10 bar) ابزاری برای نمایش مقدار واقعی فشار هوا در سیستم‌های فشرده‌سازی است. در این مدل، رزوه 1/4 اینچ به‌عنوان اتصال استاندارد در پایین گیج تعبیه شده تا مستقیماً روی خروجی کمپرسور یا بلوک توزیع نصب شود.

ساختار داخلی گیج شامل لوله بوردون (Bourdon Tube) است؛ یک لوله‌ی نیم‌دایره‌ای فلزی که در اثر افزایش فشار، باز می‌شود و حرکت آن به عقربه منتقل می‌گردد. این مکانیزم ساده اما دقیق، باعث می‌شود فشار واقعی در لحظه نمایش داده شود.

بدنه گیج معمولاً از فولاد یا برنج ساخته شده و صفحه نمایش از شیشه‌ی مقاوم در برابر ضربه یا پلی‌کربنات است. عقربه‌های مشکی با زمینه سفید، خوانایی را بالا می‌برند و دقت را حتی در شرایط نوری کم تضمین می‌کنند.

گیج فشار پمپ باد سایز 1/4 با رنج 0 تا 10 بار، برای سیستم‌های پنوماتیکی، کمپرسور باد، خطوط هوای صنعتی، دستگاه‌های رنگ‌پاش، و فیلترهای رگلاتور استفاده می‌شود. این مدل به دلیل دقت بالا و طول عمر زیاد، انتخابی ایده‌آل برای کاربردهای صنعتی و کارگاهی است.

مزایای استفاده از گیج فشار پمپ باد سایز 1/4 رنج 0-10 بار

۱. نمایش دقیق فشار واقعی: دقت بالا در محدوده‌ی 0 تا 10 بار، مانع از افزایش یا کاهش ناگهانی فشار بدون اطلاع اپراتور می‌شود.
۲. طول عمر بالا: بدنه‌ی مقاوم در برابر خوردگی و شیشه‌ی ضدضربه، دوام گیج را در محیط‌های صنعتی تضمین می‌کند.
۳. نصب آسان: رزوه 1/4 اینچ استاندارد جهانی بوده و در تمامی کمپرسورهای باد قابل استفاده است.
۴. خوانایی بالا: صفحه‌ی سفید با خطوط سیاه و عقربه‌ی دقیق، امکان خواندن فشار از فاصله‌ی چند متری را فراهم می‌کند.
۵. قابل استفاده در سیستم‌های مختلف: از کمپرسورهای هوای فشرده گرفته تا خطوط انتقال گاز بی‌اثر یا هوای خشک.
۶. ایمنی سیستم: با اطلاع به‌موقع از افزایش فشار، اپراتور می‌تواند از خطر ترکیدگی مخزن یا آسیب به تجهیزات جلوگیری کند.

جزئیات فنی گیج فشار پمپ باد سایز 1/4 رنج 0-10 بار

برند: عمومی صنعتی (Universal Industrial)
نوع: گیج پنوماتیک (Pressure Gauge)
مدل: PG-10-1/4
رنج اندازه‌گیری: 0 تا 10 بار (0–145 psi)
دقت اندازه‌گیری: ±1.6% از مقدار کل
نوع اتصال: رزوه 1/4 اینچ (BSP/NPT)
محل نصب: اتصال از پایین (Bottom Mount)
بدنه: فولاد یا برنج با آبکاری نیکل
صفحه نمایش: سفید با خطوط مشکی و عقربه فلزی
جنس شیشه: پلی‌کربنات مقاوم یا شیشه‌ی نشکن
دمای کاری: -10 تا +80 درجه سانتی‌گراد
نوع مکانیزم: بوردون تیوب (Bourdon Tube)
کاربرد: کمپرسور باد، فیلتر رگلاتور، خطوط هوای فشرده، ماشین‌آلات صنعتی

جدول مشخصات فنی گیج فشار پمپ باد سایز 1/4

این جدول به‌روشنی نشان می‌دهد گیج فشار پمپ باد سایز 1/4 برای فشارهای معمول سیستم‌های هوای فشرده طراحی شده و از نظر دقت و دوام در سطح بالایی قرار دارد.

عملکرد فنی گیج پنوماتیک

گیج پنوماتیک بر اساس مکانیزم بوردون تیوب کار می‌کند. لوله‌ی خمیده‌ی فلزی داخل گیج تحت فشار هوای ورودی تغییر شکل می‌دهد. این تغییر شکل به وسیله‌ی مکانیزم اهرمی به عقربه منتقل می‌شود و عقربه روی صفحه، فشار واقعی را نشان می‌دهد.

در فشارهای پایین، لوله تقریباً بسته است، اما با افزایش فشار تا 10 بار، لوله بازتر شده و عقربه به سمت اعداد بالاتر حرکت می‌کند. این سیستم مکانیکی به‌صورت آنی واکنش نشان می‌دهد و نیازی به برق یا مدار الکترونیکی ندارد.

گیج‌های دقیق‌تر دارای سیستم ضد لرزش (Glycerin Filled) هستند که با پر شدن محفظه از گلیسیرین، لرزش‌های محیطی و ارتعاشات کمپرسور را جذب می‌کنند. این نوع مدل‌ها در محیط‌های پرارتعاش مانند کارخانه‌های تولیدی و خطوط بسته‌بندی بسیار محبوب‌اند.

کاربردهای گیج فشار پمپ باد سایز 1/4 رنج 0-10 بار

۱. کمپرسور باد صنعتی و خانگی: برای کنترل فشار داخل مخزن و حفظ ایمنی.
۲. سیستم‌های پنوماتیکی: نمایش فشار در فیلتر رگلاتور و خطوط هوای فشرده.
۳. دستگاه‌های رنگ‌پاش: تنظیم دقیق فشار خروجی برای پاشش یکنواخت.
۴. ماشین‌آلات تولیدی: نظارت بر عملکرد سیستم‌های هوای ابزار دقیق.
۵. خطوط انتقال گازهای بی‌اثر: نمایش فشار در سیستم‌های نیتروژن یا آرگون.

نکات مهم در نصب گیج فشار پمپ باد

• قبل از نصب، مطمئن شوید رزوه اتصال تمیز و بدون براده باشد.

• برای جلوگیری از نشتی، از نوار تفلون یا خمیر آب‌بندی مخصوص استفاده کنید.

• گیج باید در حالت عمودی نصب شود تا عقربه آزادانه حرکت کند.

• از وارد شدن ضربه مستقیم به شیشه یا بدنه جلوگیری کنید.

• در محیط‌های پرلرزش از مدل گلیسیرین‌دار استفاده کنید.

• برای افزایش طول عمر، هر چند ماه یک‌بار عملکرد گیج را با نمونه استاندارد مقایسه کنید.

ویژگی‌های طراحی گیج فشار پمپ باد سایز 1/4

• طراحی دقیق و مطابق استانداردهای صنعتی اروپا

• بدنه‌ی مقاوم در برابر خوردگی و رطوبت

• عقربه‌ی فلزی با دقت بالا و پاسخ سریع

• صفحه‌ی خوانا و واضح با نمایش دو واحد بار و psi

• عملکرد پایدار حتی در دماهای بالا

• امکان انتخاب مدل گلیسیرین‌دار برای سیستم‌های ارتعاشی

مزایای فنی گیج پنوماتیک برای تکنسین‌ها

• کمک به تنظیم دقیق فشار خروجی کمپرسور

• افزایش ایمنی و جلوگیری از خرابی سیستم

• مناسب برای سیستم‌های هوا، گاز و مایعات بی‌اثر

• قابل استفاده در محیط‌های صنعتی، کارگاهی و آزمایشگاهی

• صرفه‌جویی در هزینه نگهداری با نظارت پیوسته بر عملکرد کمپرسور

نکات انتخاب گیج فشار مناسب

۱. رنج فشار: همیشه گیجی انتخاب کنید که مقدار ماکزیمم فشار سیستم ۷۰٪ از ظرفیت آن باشد.
۲. محیط کاری: در محیط‌های مرطوب یا خورنده از مدل استیل ضدزنگ استفاده کنید.
۳. نوع اتصال: بررسی کنید که رزوه گیج با خروجی کمپرسور هماهنگ باشد (BSP یا NPT).
۴. قطر صفحه: برای دید بهتر در فواصل دور، قطر 63 میلی‌متر پیشنهاد می‌شود.
۵. نوع مایع پرکن: در شرایط لرزش زیاد از مدل گلیسیرین‌دار استفاده کنید.

پرسش و پاسخ (FAQ)

۱. آیا گیج فشار پمپ باد سایز 1/4 برای هر نوع کمپرسوری مناسب است؟
بله، این سایز استاندارد بوده و در بیشتر کمپرسورهای صنعتی و خانگی قابل نصب است.

۲. چه زمانی باید گیج فشار تعویض شود؟
در صورت کند حرکت کردن عقربه، نشتی در بدنه یا افت دقت در اندازه‌گیری، باید گیج تعویض شود.

۳. آیا گیج فشار می‌تواند فشار منفی را نشان دهد؟
خیر، گیج‌های استاندارد فقط فشار مثبت (بالای صفر) را اندازه می‌گیرند. برای فشار خلأ از وکیوم گیج استفاده می‌شود.

۴. تفاوت بین گیج گلیسیرین‌دار و خشک چیست؟
گیج گلیسیرین‌دار لرزش و شوک را جذب می‌کند و برای محیط‌های پرارتعاش مناسب‌تر است. مدل خشک برای شرایط ثابت اقتصادی‌تر است.

۵. آیا گیج فشار پمپ باد قابل کالیبراسیون است؟
بله، گیج‌های باکیفیت قابلیت کالیبراسیون دارند و می‌توانند به‌صورت دوره‌ای با دستگاه مرجع تنظیم شوند.
