گیج فشار ویکا WIKA مدل 213.53 از سری پرشر گیجهای روغنی و مقاوم این برند است که برای کاربردهای صنعتی متوسط و سنگین طراحی شده است. این مانومتر روغنی با ساختار بوردون تیوب و محفظه فولادی یا استیل، توانایی تحمل لرزشهای محیطی را دارد و استفاده از آن در پمپها، کمپرسورها، خطوط هیدرولیک، سیستمهای گاز فشرده و تجهیزات تحت فشار بسیار رایج است. پرشدن محفظه با روغن گلیسیرین باعث میشود حرکت عقربه پایدارتر، شوکهای مکانیکی جذب و خوانایی صفحه در شرایط سخت تضمین شود. مدل 213.53 در بسیاری از کارخانهها و تأسیسات به دلیل کیفیت و دوام بالا، به عنوان گزینهای استاندارد مورد استفاده قرار میگیرد.

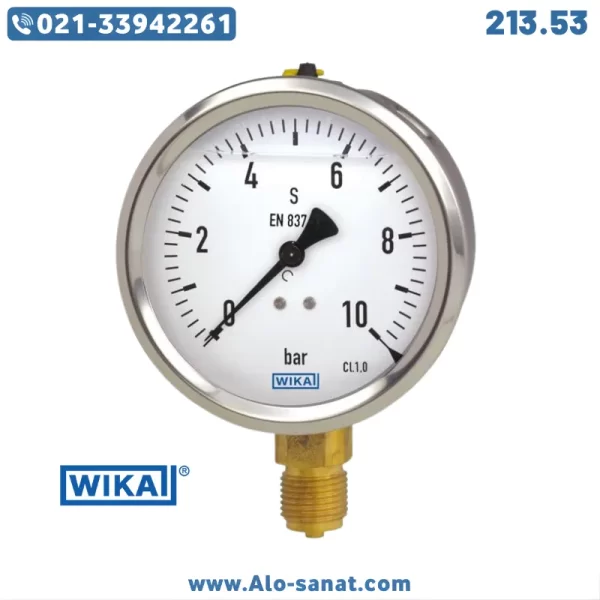

معرفی گیج فشار ویکا WIKA مدل 213.53
گیج فشار ویکا WIKA مدل 213.53 یک مانومتر روغنی است که با استفاده از مکانیزم بوردون تیوب کار میکند و با وجود ساختار مقاوم، دقت اندازهگیری خوبی ارائه میدهد. در کاربردهایی که لرزش، ضربه و نوسان فشار وجود دارد، مانومتر معمولی دچار لرزش عقربه شده و خوانایی فشار کاهش مییابد. اما در مدل 213.53، وجود روغن داخل محفظه باعث میشود عقربه بدون نوسان و با پایداری بالا حرکت کند.
پرشر گیج روغنی 213.53 برای محیطهایی طراحی شده که عوامل ارتعاشی زیاد هستند؛ مانند پمپهای صنعتی، کمپرسورهای بزرگ، تجهیزات هیدرولیکی، سیستمهای ضربهای و خطوط انتقال گاز. این مدل با صفحه خوانا، بدنه مقاوم، اتصال مطمئن و تنوع در اندازه صفحه، یکی از محبوبترین مانومترهای ویکا WIKA محسوب میشود.
در سیستمهایی که فشارهای متغیر وجود دارد یا ضربه هیدرولیکی رخ میدهد، این مدل مانع آسیب مکانیزم داخلی شده و عمر تجهیزات را افزایش میدهد. همین ویژگیها آن را تبدیل به گزینهای استاندارد برای صنایع نفت، گاز، پتروشیمی، ماشینسازی و تأسیسات کرده است.
مزایا استفاده از گیج فشار ویکا WIKA مدل 213.53
پرشر گیج ویکا WIKA مدل 213.53 مزایای قابلتوجهی ارائه میدهد که آن را از مدلهای معمولی متمایز میکند:
مزیت اول، پایداری عالی در برابر لرزش است. وجود روغن گلیسیرین در محفظه موجب کاهش لرزش عقربه شده و دقت خواندن فشار را افزایش میدهد.
مزیت دوم، افزایش طول عمر مکانیزم داخلی است. در سیستمهایی با ضربه فشار، روغن مانند یک ضربهگیر عمل کرده و از خرابی بوردون تیوب و مجموعه چرخدنده جلوگیری میکند.
مزیت سوم، خوانایی مناسب در دماهای پایین است. روغن مانع بخار گرفتن شیشه میشود و صفحه مانومتر همیشه واضح میماند.
مزیت چهارم، کیفیت ساخت بالا و استاندارد بینالمللی است. ویکا WIKA یکی از معتبرترین تولیدکنندگان ابزار دقیق جهان است، و مدل 213.53 یکی از محصولات پرفروش این برند محسوب میشود.
مزیت پنجم، امکان استفاده برای فشار گاز و مایع است. مدل 213.53 برای مایعات غیرخورنده و گازهای فشرده مناسب بوده و کاربردهایی بسیار گسترده دارد.
مزیت ششم، تطبیقپذیری با انواع اتصال و سایز صفحه است. این مدل در قطرهای مختلف و رزوههای گوناگون قابل انتخاب است.
عملکرد و سازوکار مانومتر روغنی
مانومتر 213.53 همانند دیگر گیجهای بوردونی عمل میکند. لوله بوردون تحت فشار تغییر شکل میدهد و این تغییر به سیستم چرخدنده منتقل میشود تا عقربه حرکت کند.
اما تفاوت اصلی این مدل، وجود روغن داخل محفظه است. روغن مشکلات زیر را حذف میکند:
نوسان عقربه
صداهای چرخدنده
خستگی قطعات مکانیکی
بخار و رطوبت روی شیشه
شوکهای خط فشار
به همین دلیل، مانومترهای روغنی ویکا WIKA معمولاً برای کاربردهای صنعتی واقعی انتخاب میشوند.
جزئیات فنی گیج فشار ویکا WIKA مدل 213.53
مشخصات واقعی این مدل بهصورت زیر است:
برند: ویکا WIKA
مدل: 213.53
نوع تجهیز: Pressure Gauge / Oil Filled Gauge / مانومتر روغنی
سازوکار: بوردون تیوب
پرشدگی محفظه: گلیسیرین
دامنه فشار: 0 تا 1، 1.6، 2.5، 4، 6، 10، 16، 25، 40، 60، 100، 160، 250، 400 و 600 بار
اندازه صفحه: 40mm – 50mm – 63mm – 100mm
جنس بدنه: فولاد آبکاریشده یا استیل
جنس اتصال: برنج یا استیل
نوع اتصال: رزوهای پایین Bottom یا پشتی Back
رزوه اتصال: 1/8″ – 1/4″ – 1/2″ BSP یا NPT
کلاس دقت: 1.6 یا 2.5
دمای محیط مجاز: -20°C تا +60°C
دمای سیال مجاز: تا 60°C
استاندارد تولید: EN 837-1
کاربردها: کمپرسورها، پمپهای هیدرولیک، سیستمهای پنوماتیک، خطوط گاز، تجهیزات فشار قوی، مخازن صنعتی
تفاوت مانومتر روغنی با مانومتر خشک
گیج فشار 213.53 از نوع روغنی است، اما مدلهای قبلی مانند 111.10 خشک هستند. تفاوتهای اصلی:
مانومتر روغنی برای لرزش زیاد مناسب است.
مانومتر خشک برای سیستمهای بدون لرزش یا فشار ثابت استفاده میشود.
مانومتر روغنی طول عمر بیشتری دارد.
مانومتر خشک دقت لحظهای بیشتری دارد اما پایداری کمتری دارد.
چرا گیج فشار ویکا WIKA مدل 213.53 برای سیستمهای صنعتی ضروری است؟
زیرا در صنایع عملی، لرزش و ضربه فشار غیرقابلاجتناب است. مانومتر معمولی در چنین شرایطی دچار نوسان شدید میشود، خوانایی کاهش مییابد و حتی بعد از مدتی خراب میشود.
مدل 213.53 با ساختار روغنی، این مشکلات را حذف میکند و فشار را بدون نوسان نمایش میدهد.
کاربردهای اصلی گیج فشار ویکا WIKA مدل 213.53
این مدل در صنایع مختلف کاربرد دارد و یکی از تجهیزات استاندارد تأسیساتی محسوب میشود. برخی از رایجترین موارد استفاده عبارتاند از:
کمپرسورهای صنعتی
پمپهای هیدرولیک
سیستمهای انتقال گاز
تجهیزات تأسیسات مکانیکی
ماشینآلات ساختمانی
پرسهای هیدرولیک
خطوط تست فشار
سیستمهای پنوماتیک صنعتی
چیلر و بویلر
مخازن تحت فشار
نکات انتخاب گیج فشار روغنی 213.53
برای انتخاب درست این مدل باید موارد زیر را در نظر گرفت:
فشار کاری سیستم
نوع سیال
سطح لرزش محیط
نوع اتصال رزوه
سایز صفحه
جنس موردنیاز برای بدنه و اتصال
کلاس دقت مورد نیاز
دمای محیط نصب
استانداردهای ساخت
گیج فشار ویکا WIKA مدل 213.53 بر اساس استاندارد EN 837-1 طراحی شده است. این استاندارد یکی از معتبرترین استانداردهای ابزار دقیق در جهان است و تمامی تستهای ایمنی، فشار و کیفیت در آن لحاظ شدهاند.
نکات مهم نصب
برای عملکرد صحیح مانومتر روغنی:
در صورت وجود لرزش شدید از دمپر یا براکت استفاده شود.
اتصال رزوه با نوار مناسب آببندی شود.
از خم کردن یا ضربه زدن به شیشه گیج خودداری شود.
محفظه نباید در معرض حرارت مستقیم قرار گیرد.
در سیستمهای بسیار داغ از سیفون استفاده شود.
نگهداری و سرویس دورهای
گیج فشار روغنی نیاز به نگهداری کمی دارد، اما بررسیهای زیر ضروری است:
کنترل سطح روغن
کنترل نشتی اطراف رزوه
بررسی سلامت عقربه
کالیبراسیون دورهای (بهخصوص در صنایع حساس)
بررسی سلامت بدنه در محیطهای خورنده
طول عمر و دوام
این مدل به دلیل ساختار محکم و روغنی بودن، یکی از بادوامترین گیجهای فشار محسوب میشود. در صنایع سنگین معمولاً مدل 213.53 نسبت به مانومترهای خشک عمر بیشتری دارد.
جمعبندی
گیج فشار ویکا WIKA مدل 213.53 یک مانومتر روغنی حرفهای با مقاومت بالا و عملکرد مطمئن است. این مدل برای سیستمهای ارتعاشی، خطوط فشار بالا و محیطهای صنعتی واقعی طراحی شده و در کاربردهایی که نیاز به پایداری عقربه، خوانایی مناسب و طول عمر زیاد است، بهترین انتخاب محسوب میشود.
در صنایع بزرگ و کوچک، تکنسینها همیشه مدل 213.53 را به عنوان یک ابزار استاندارد و بادوام میشناسند.
پرسش و پاسخ (FAQ)
1. آیا گیج فشار روغنی 213.53 برای سیالات خورنده مناسب است؟
نسخههای استیل مناسب سیالات خورنده هستند، اما نسخه برنجی نباید برای سیالات اسیدی یا خورنده استفاده شود.
2. آیا روغن داخل گیج قابل تعویض است؟
روغن در برخی نسخهها قابل باز کردن و تعویض است، اما در نسخههای پلمپ امکانپذیر نیست.
3. این مدل بیشتر برای گاز استفاده میشود یا مایع؟
برای هر دو مناسب است، اما در تجهیزات گازی و هیدرولیکی بیشترین استفاده را دارد.
4. آیا مدل 213.53 در سایز صفحه ۱۰۰ میلیمتر تولید میشود؟
بله، یکی از سایزهای پرکاربرد این مدل است.
5. آیا فشار منفی را هم اندازهگیری میکند؟
نسخههای فشار ترکیبی (مثبت و منفی) موجود است، اما باید بهصورت جداگانه سفارش داده شود.
