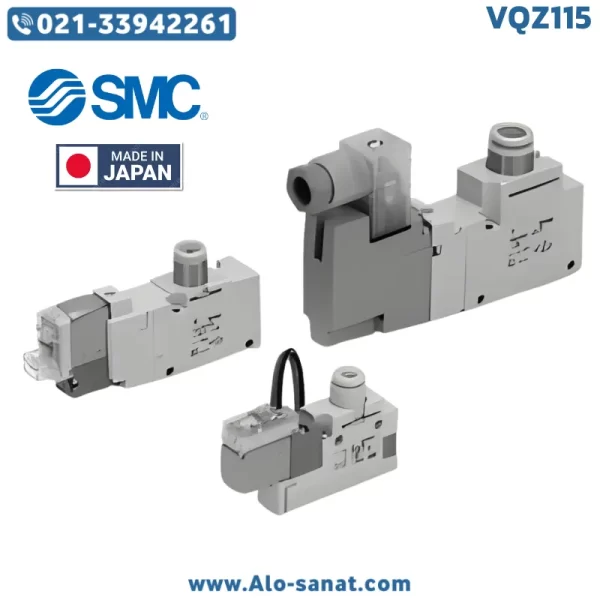

شیر برقی SMC سری VQZ115 سه پورت (VQZ100 Series) یکی از پیشرفتهترین شیرهای پنوماتیکی برند SMC است که برای کنترل دقیق جریان هوای فشرده در سیستمهای اتوماسیون صنعتی طراحی شده است. این شیر با ابعاد کوچک، وزن سبک و واکنش سریع، عملکردی پایدار و قابلاعتماد را در محیطهای صنعتی فراهم میکند. برند ژاپنی SMC با تجربه چند دههای خود در طراحی تجهیزات پنوماتیکی، سری VQZ را برای کاربردهایی عرضه کرده است که به سرعت عمل، دقت بالا و مصرف انرژی بهینه نیاز دارند.
این مدل از شیرهای برقی بهصورت سهپورت طراحی شدهاند و با بهرهگیری از مکانیزم پیلوت کنترل (Pilot Operated) در سیستمهای با حجم جریان متوسط و فشارهای تا ۱ مگاپاسکال عملکرد بسیار دقیق و بدون نشتی دارند. بدنه مقاوم، طراحی فشرده و نصب آسان باعث شده است که شیرهای سری VQZ115 یکی از محبوبترین گزینهها در خطوط تولید خودکار، ماشینآلات بستهبندی و سیستمهای رباتیک باشند.
شیر برقی چیست و چگونه کار میکند؟
شیر برقی (Solenoid Valve) تجهیزی است که وظیفه باز و بسته کردن مسیر جریان هوا، گاز یا مایع را با استفاده از نیروی مغناطیسی انجام میدهد. در واقع، این شیرها بهعنوان رابط بین بخش الکتریکی و مکانیکی عمل میکنند و فرمانهای کنترلی را از طریق جریان برق به عملکرد فیزیکی تبدیل میکنند.
در شیر برقی SMC سری VQZ115، این فرآیند بهصورت کاملاً دقیق انجام میشود. زمانی که ولتاژ به بوبین اعمال میشود، میدان مغناطیسی ایجاد شده پیستون داخلی را جابجا میکند و مسیر عبور هوا از ورودی (P) به خروجی (A) باز میشود. پس از قطع جریان برق، فنر بازگرداننده، پیستون را به موقعیت اولیه برمیگرداند و مسیر دوباره بسته میشود.
به دلیل طراحی مهندسی دقیق، این شیرها میتوانند در چند میلیثانیه تغییر وضعیت دهند، که این ویژگی در خطوط تولید سریع و اتوماسیون صنعتی اهمیت زیادی دارد.
معرفی شیر برقی SMC سری VQZ115 (سری 100)
شیر برقی SMC مدل VQZ115 از سری 100، نسل جدیدی از شیرهای برقی پنوماتیکی شرکت SMC است که بر پایه فناوری مدولار و عملکرد دقیق ساخته شده است. این مدل با استاندارد ISO 5599-1 سازگار بوده و امکان نصب بر روی بیسپلیتهای چندگانه و مانیفولدهای صنعتی را دارد.
طراحی سهپورت این شیر باعث میشود بتواند در سیستمهای کنترل یکطرفه یا دوطرفه مورد استفاده قرار گیرد. همچنین به دلیل ساختار سبک و فشرده، در فضاهای محدود نیز بهراحتی نصب میشود. استفاده از متریالهای مقاوم در برابر حرارت و خوردگی، مانند آلومینیوم آنودایز و پلیآمید صنعتی، دوام طولانیمدت را حتی در محیطهای صنعتی سخت تضمین میکند.
در این سری از شیرها، بوبینهای کممصرف با فناوری صرفهجویی انرژی استفاده شده است. این موضوع باعث کاهش مصرف برق در خطوط تولیدی بزرگ میشود، بهویژه در سیستمهایی که تعداد زیادی شیر بهطور همزمان کار میکنند.
مزایای استفاده از شیر برقی SMC سری VQZ115
۱. سرعت واکنش بالا: زمان باز و بسته شدن شیر کمتر از ۱۰ میلیثانیه است، که آن را برای فرآیندهای سریع صنعتی ایدهآل میکند.
۲. طول عمر بالا: بیش از ۱۰۰ میلیون سیکل کاری بدون افت عملکرد تضمین شده است.
۳. مصرف انرژی پایین: بوبینهای کممصرف باعث صرفهجویی در انرژی برق میشوند.
۴. طراحی فشرده و سبک: مناسب برای سیستمهای با محدودیت فضا یا کاربردهای چندمنظوره.
۵. نشتی نزدیک به صفر: استفاده از اورینگهای NBR و FKM با کیفیت بالا.
۶. نصب آسان: طراحی ماژولار و سازگاری کامل با مانیفولدهای SMC.
۷. مقاومت در برابر لرزش و دما: قابلیت کارکرد در شرایط محیطی سخت صنعتی.
ساختار داخلی و نحوه عملکرد فنی
شیر برقی سهپورت SMC VQZ115 از طراحی پیلوتی بهره میبرد. این ساختار شامل یک بوبین مغناطیسی، پیستون، فنر بازگرداننده و مسیرهای داخلی برای عبور هوا است.
در حالت عادی (بدون جریان الکتریکی)، مسیر عبور هوا بسته است. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده نیروی لازم برای جابجایی پیستون را فراهم میکند و مسیر از پورت ورودی (P) به پورت خروجی (A) باز میشود. همزمان مسیر تخلیه (R) نیز برای خروج فشار اضافی آزاد میشود.
در طراحی داخلی این شیر، افت فشار به حداقل رسیده تا سرعت جریان بالا و واکنش سریع حفظ شود. ساختار داخلی از نوع پاپت ولو (Poppet Type) است که باعث عملکرد بیصدا و بدون لرزش میشود.
جزئیات فنی شیر برقی SMC سری VQZ115
برند: SMC (اسامسی)
مدل: VQZ115 (VQZ100 Series)
نوع عملکرد: پیلوت کنترل برقی
تعداد پورت: ۳ پورت
نوع سیال: هوای فشرده خشک و تمیز
فشار کاری: 0.1 تا 0.7 مگاپاسکال
حداکثر فشار تست: 1.05 مگاپاسکال
دمای کاری: -10 تا +50 درجه سانتیگراد
ولتاژ بوبین: 24VDC / 12VDC
زمان پاسخدهی: ۵ تا ۱۰ میلیثانیه
نوع کنترل: الکتریکی / پیلوتی
جنس بدنه: آلومینیوم آنودایز و پلیآمید
جنس آببندها: NBR / FKM
نحوه بازگشت: فنر بازگرداننده
درجه حفاظت: IP65
وزن تقریبی: 130 گرم
عمر کاری: بیش از ۱۰۰ میلیون سیکل
دبی عبوری: تا 350 لیتر بر دقیقه
نصب: بر روی مانیفولد یا پایه تکی
دمای مجاز محیط: تا ۶۰ درجه سانتیگراد
میزان نویز عملکرد: زیر 60 دسیبل
کاربردهای صنعتی
ماشینآلات بستهبندی و چاپ
سیستمهای اتوماسیون کارخانهای
خطوط مونتاژ خودروسازی
تجهیزات رباتیک و بازوهای مکانیکی
سیستمهای تست و اندازهگیری خودکار
خطوط تولید صنایع غذایی و دارویی
کنترل فرآیند در دستگاههای CNC و پنوماتیکی
نحوه نصب و راهاندازی
۱. قبل از نصب، مسیر هوای فشرده باید کاملاً تمیز و خشک باشد.
۲. جهت جریان هوا مطابق فلش روی بدنه رعایت شود.
۳. برای جلوگیری از نشتی، از نوار تفلون با ضخامت استاندارد استفاده شود.
۴. بوبین را هنگام نصب با دست محکم کرده و از فشار بیش از حد پرهیز شود.
۵. پس از نصب، عملکرد باز و بسته شدن تست شود تا از عملکرد صحیح اطمینان حاصل گردد.
۶. برای افزایش عمر مفید، از فیلتر رطوبتگیر در ورودی هوا استفاده شود.
نگهداری و سرویس
هر ۶ ماه مسیر هوای ورودی و تخلیه بررسی شود.
اورینگها و آببندها در صورت نشتی تعویض گردند.
در محیطهای مرطوب یا دارای گردوغبار، از پوشش حفاظتی استفاده گردد.
دمای بوبین در حین کار نباید از ۷۰ درجه بالاتر رود.
در صورت داغ شدن بیش از حد بوبین، تغذیه برق و فشار سیستم بررسی شود.
ویژگیهای طراحی سری VQZ100
۱. طراحی فشرده برای استفاده در فضاهای محدود.
۲. وزن بسیار سبک جهت نصب روی بازوهای رباتیک.
۳. مصرف انرژی پایین در مقایسه با سریهای قدیمیتر.
۴. قابلیت عملکرد پایدار در طولانیمدت بدون نیاز به سرویس مکرر.
۵. قابلیت ترکیب با شیرهای دیگر روی یک بیس مشترک.
نکات ایمنی در استفاده
هنگام تعمیر، برق و فشار سیستم را کاملاً قطع کنید.
در ولتاژ نامناسب از شیر استفاده نکنید.
از استفاده شیر برای گازها یا مایعات غیر از هوای فشرده خودداری شود.
در سیستمهایی با لرزش بالا، از بست نگهدارنده استفاده کنید.
در صورت افت ناگهانی فشار، عملکرد سیستم بررسی گردد.
تفاوت سری VQZ115 با مدلهای مشابه
در مقایسه با مدلهای قدیمیتر مانند VQ110، شیر برقی VQZ115 دارای بوبین کممصرفتر، واکنش سریعتر و عمر کاری بالاتر است. طراحی داخلی بهینه باعث کاهش افت فشار و افزایش دقت در کنترل جریان شده است. علاوهبراین، وزن سبکتر و نصب سادهتر از ویژگیهای برجسته این مدل نسبت به نمونههای پیشین است.
جمعبندی
شیر برقی SMC سری VQZ115 سه پورت (VQZ100 Series) ترکیبی از طراحی فشرده، عملکرد سریع، دقت بالا و دوام صنعتی است. این مدل با داشتن ساختار پیلوت کنترل، بوبین کممصرف و استاندارد حفاظتی IP65، یکی از بهترین گزینهها برای سیستمهای پنوماتیکی دقیق و مدرن محسوب میشود.
اگر بهدنبال شیری هستید که در عین کوچک بودن، عملکردی قدرتمند و پایدار ارائه دهد، سری VQZ115 انتخابی ایدهآل برای شما خواهد بود.
پرسش و پاسخ (FAQ)
۱. آیا شیر برقی SMC سری VQZ115 برای کار مداوم مناسب است؟
بله، بوبین و ساختار داخلی برای کار پیوسته ۲۴ ساعته طراحی شدهاند.
۲. آیا این شیر فقط با برق DC کار میکند؟
مدل استاندارد 24VDC است، اما نسخههای AC نیز قابل سفارش میباشند.
۳. در چه دمایی میتوان از این شیر استفاده کرد؟
در محدوده -10 تا +50 درجه سانتیگراد عملکردی پایدار دارد.
۴. آیا قابلیت کنترل دستی دارد؟
بله، دارای دکمه تست دستی برای بررسی عملکرد بدون برق است.
۵. تفاوت این مدل با سری VQZ212 چیست؟
مدل VQZ115 سهپورت و جمعوجورتر است، در حالی که VQZ212 پنجپورت و مخصوص سیستمهای پیچیدهتر است.
