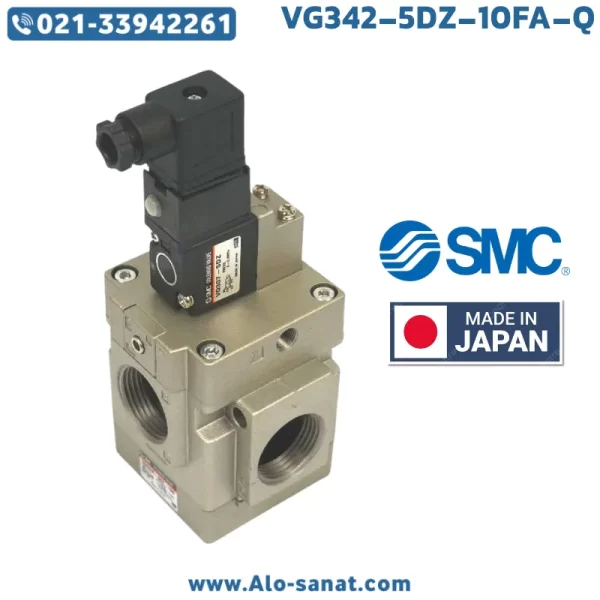

شیر برقی SMC مدل VG342-5DZ-10FA-Q از جمله شیرهای صنعتی با کیفیت بالا است که توسط برند معتبر ژاپنی SMC تولید شده و در سیستمهای پنوماتیکی جهت کنترل جریان هوای فشرده مورد استفاده قرار میگیرد. این شیر با طراحی پاپت و سیستم عملکرد پیلوتی، قادر است در شرایط فشار پایین یا حتی در حالت خلأ عملکردی دقیق و قابلاعتماد ارائه دهد. ساختار فنی آن به گونهای است که علاوه بر سرعت واکنش بالا، از نشتی داخلی جلوگیری کرده و افت فشار را به حداقل میرساند.
بدنه مقاوم، بوبین کممصرف، طراحی سهپورت و عملکرد نرم از ویژگیهای شاخص این شیر است. به دلیل استفاده از مواد مقاوم در برابر خوردگی و گرما، این مدل در محیطهای کاری سخت، خطوط تولید مداوم و صنایع حساس نیز مورد استفاده قرار میگیرد.
شیر برقی چیست و عملکرد شیر پاپت SMC چگونه است؟
شیر برقی یا سلونوئید ولو، تجهیزی است که با استفاده از تحریک الکتریکی، مسیر عبور هوای فشرده یا سایر گازها را باز یا بسته میکند. در این نوع ولو، با اعمال جریان الکتریکی به بوبین، میدان مغناطیسی ایجاد میشود که پلانجر را به حرکت درآورده و پورتها را تغییر وضعیت میدهد. پس از قطع برق، فنر بازگرداننده پلانجر را به وضعیت اولیه بازمیگرداند و جریان قطع میشود.
شیر برقی SMC مدل VG342-5DZ-10FA-Q از نوع پایلوت پاپت (Pilot Poppet Valve) است. در این ساختار، فشار ورودی ابتدا وارد محفظه پیلوت میشود و با تحریک بوبین، نیروی مغناطیسی پلانجر را جابهجا کرده و پاپت را باز یا بسته میکند. این طراحی باعث میشود ولو بتواند با فشار پایینتری نسبت به شیرهای مستقیمکار عمل کند.
از آنجا که شیرهای پاپت بهصورت سطحی آببندی میشوند، میزان نشتی در آنها بسیار پایین بوده و برای کاربردهایی که نیاز به حفظ فشار دقیق یا قطع کامل جریان دارند، گزینهای ایدهآل محسوب میشوند.
معرفی شیر برقی SMC مدل VG342-5DZ-10FA-Q
شیر برقی SMC VG342-5DZ-10FA-Q یک شیر سهپورت دقیق با قابلیت عملکرد در فشارهای پایین، طراحی ماژولار و سیستم پیلوت داخلی است. این شیر برای کنترل مسیر هوای فشرده در سیستمهای اتوماسیون صنعتی و فرآیندهای تولید طراحی شده و در کاربردهای خلأ، انتقال مواد، ماشینآلات بستهبندی و خطوط مونتاژ بسیار مورد استفاده قرار میگیرد.
ساختار داخلی شیر به گونهای طراحی شده که افت فشار در مسیر جریان حداقل است. بوبینها در این مدل از نوع کممصرف هستند و دمای کاری وسیعی را پوشش میدهند. با توجه به عملکرد سهپورت، میتوان از این شیر برای کنترل حالتهای مختلف عبور یا قطع هوا استفاده کرد.
این مدل با بدنه آلومینیومی آنودایز شده و آببندهای NBR تولید میشود و در برابر رطوبت، خوردگی و تغییرات دمایی مقاومت بالایی دارد. بهدلیل طراحی پاپت، عملکرد آن بسیار نرم و بیصدا بوده و از ایجاد ضربه هوا جلوگیری میکند.
مزایای استفاده از شیر برقی SMC مدل VG342-5DZ-10FA-Q
۱. پاسخ سریع و کنترل دقیق: بوبین و پاپت هماهنگ عمل کرده و زمان سوئیچینگ کمتر از ۱۰ میلیثانیه است.
۲. مناسب برای فشار پایین و خلأ: طراحی پیلوتی امکان کار در شرایط فشار کم یا محیطهای مکش را فراهم میکند.
۳. عدم نیاز به روغنکاری: عملکرد خشک شیر باعث میشود برای محیطهای تمیز مناسب باشد.
۴. دوام و طول عمر بالا: بیش از ۵۰ میلیون سیکل کاری بدون افت عملکرد.
۵. مصرف انرژی کم: بوبین با توان پایین و اتلاف حرارتی بسیار کم کار میکند.
۶. نشتی ناچیز: بهدلیل استفاده از پاپت فلزی دقیق و آببند مقاوم.
۷. قابل نصب در فضاهای محدود: بدنه فشرده و سبک برای کاربردهای چندمنظوره صنعتی.
۸. قابلیت تبدیل عملکرد: قابل تنظیم به صورت N.C، N.O یا کنترل پیلوت خارجی.
جزئیات فنی شیر برقی SMC مدل VG342-5DZ-10FA-Q
برند: اسامسی (SMC)
مدل: VG342-5DZ-10FA-Q
نوع عملکرد: پیلوت پاپت سهپورت (۳/۲)
حالت نرمال: Normally Closed (معمولاً بسته)
ولتاژ تغذیه بوبین: 24V DC / 110V AC / 220V AC
توان مصرفی بوبین: حدود ۴.۸ وات (DC)
نوع تحریک: الکتریکی (Solenoid Operated)
نوع سیال: هوای فشرده تمیز و خشک
فشار کاری: 0 تا 0.9 مگاپاسکال (0 تا 9 بار)
حداکثر فشار تست: 1.35 مگاپاسکال
دمای محیط کاری: از -10 تا +50 درجه سانتیگراد
دمای مجاز سیال: از 0 تا +50 درجه سانتیگراد
نشتی داخلی: کمتر از 1 سیسی در دقیقه
جنس بدنه: آلومینیوم آنودایز مقاوم
جنس آببندها: NBR یا FKM (براساس سفارش)
اتصال پورتها: رزوهای 1/4، 3/8، 1/2 اینچ
نوع نصب: بدنهپورت یا پایهدار (Base Mounted)
درجه حفاظت الکتریکی: IP65 مقاوم در برابر گردوغبار و رطوبت
نوع بوبین: قابل تعویض با قفل ایمن
عمر مفید مکانیکی: بیش از ۵۰ میلیون سیکل کاری
نوع کنترل: پیلوت داخلی (Internal Pilot)
نوع بازگشت: فنری (Spring Return)
نحوه عملکرد فنی و ساختار داخلی
در شیر برقی SMC مدل VG342، جریان هوای فشرده از پورت ورودی به محفظه پاپت هدایت میشود. در حالت عادی، پاپت مسیر را میبندد تا هوا از ورودی به خروجی نرود. با اعمال سیگنال الکتریکی به بوبین، نیروی مغناطیسی پلانجر را جابهجا کرده و مسیر پیلوت باز میشود. در نتیجه، فشار هوا در بالای پاپت آزاد شده و پاپت با نیروی فنر پایین میرود، مسیر ورودی به خروجی باز میشود.
این طراحی باعث میشود فشار مورد نیاز برای تحریک شیر کمتر باشد و ولو بتواند در شرایطی که فشار هوای سیستم پایین است، عملکردی پایدار ارائه دهد. زمانی که بوبین غیرفعال میشود، فنر بازگرداننده پلانجر را به حالت بسته بازمیگرداند و جریان هوا قطع میشود.
کاربردهای صنعتی شیر برقی SMC VG342-5DZ-10FA-Q
سیستمهای پنوماتیکی خطوط تولید اتوماتیک
ماشینآلات بستهبندی و پرکن
تجهیزات جابجایی مواد و رباتیک صنعتی
سیستمهای خلأ و مکش
دستگاههای کنترل هوای فرآیندی
صنایع غذایی، دارویی و پزشکی
سیستمهای ابزار دقیق و کنترل فشار
ماشینآلات چاپ و نساجی
نصب و راهاندازی شیر برقی VG342
۱. پیش از نصب، مسیر هوای فشرده را تمیز و خشک کنید.
۲. از فیلتر ۵ میکرون در ورودی هوا استفاده شود.
۳. جهت جریان ورودی و خروجی طبق علامتهای روی بدنه تنظیم گردد.
۴. بوبین باید با ولتاژ نامی منطبق باشد.
۵. از نصب در محیطهای دارای ارتعاش شدید خودداری کنید.
۶. در صورت نصب چند ولو بهصورت منیفولد، از آببندی مناسب بین واحدها اطمینان حاصل کنید.
۷. پس از نصب، عملکرد باز و بسته شدن شیر را در حالت بدون بار آزمایش کنید.
نکات نگهداری و سرویس دورهای
از ورود گردوغبار، روغن یا آب به داخل مسیر هوا جلوگیری کنید.
بهصورت دورهای سلامت بوبین، فنر و اورینگها بررسی شود.
در صورت افزایش صدای عملکرد، مسیر عبور هوا تمیز گردد.
برای جلوگیری از افت فشار، اتصالات رزوهای را با نوار تفلون صنعتی آببندی کنید.
در سیستمهایی با کارکرد مداوم، تعویض دورهای آببندها توصیه میشود.
نکات ایمنی در بهرهبرداری
هنگام سرویس، فشار سیستم را کاملاً تخلیه کنید.
بوبین داغ را مستقیماً لمس نکنید.
از قرار دادن شیر در مجاورت حرارت مستقیم یا تابش آفتاب خودداری کنید.
اتصالات برق باید مطابق استاندارد IP65 عایقکاری شوند.
هرگز بوبین را با ولتاژ غیر از مقدار نامی تغذیه نکنید.
دلایل انتخاب شیر برقی SMC مدل VG342
این مدل به دلیل دقت بالا، ساختار مقاوم، طول عمر زیاد و مصرف انرژی پایین، یکی از گزینههای محبوب در صنایع مختلف است. برند SMC با طراحی پاپت مخصوص، افت فشار را کاهش داده و عمر مفید قطعات داخلی را افزایش داده است. قابلیت کارکرد در حالت خلأ، سازگاری با سیستمهای بدون روغن و سهولت در نصب، این شیر را برای بسیاری از خطوط صنعتی به گزینهای استاندارد تبدیل کرده است.
علاوه بر این، وجود بوبینهای قابلتعویض و طراحی ماژولار، تعمیر و نگهداری آن را سریع و آسان کرده است.
پرسش و پاسخ (FAQ)
۱. آیا شیر SMC مدل VG342 قابلیت کار در خلأ را دارد؟
بله، این شیر از نوع پاپت پیلوتی است و میتواند در شرایط خلأ یا فشار پایین عملکرد دقیقی داشته باشد.
۲. تفاوت شیر پاپت با شیر اسپول چیست؟
در شیر پاپت، آببندی سطحی و نشتی بسیار کمتر است و برای حفظ فشار دقیق مناسبتر است، در حالیکه شیر اسپول برای دبیهای بالا کاربرد دارد.
۳. آیا این مدل نیاز به روغنکاری دارد؟
خیر، شیر VG342-5DZ-10FA-Q بدون نیاز به روغنکاری طراحی شده است و در سیستمهای خشک به خوبی کار میکند.
۴. چه ولتاژهایی برای بوبین این شیر قابل سفارش است؟
بوبین در مدلهای 24 ولت DC، 110 ولت AC و 220 ولت AC تولید میشود.
۵. نشانههای خرابی در شیر برقی چیست؟
کاهش سرعت سوئیچ، صدای غیرعادی، نشتی هوا یا داغ شدن بیش از حد بوبین از علائم خرابی احتمالی هستند.
